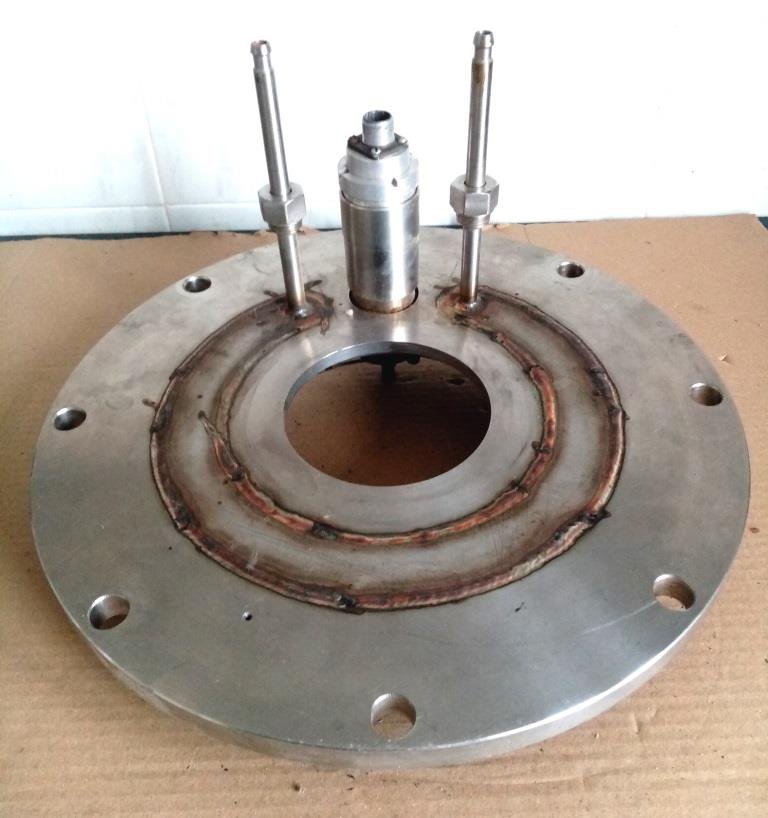

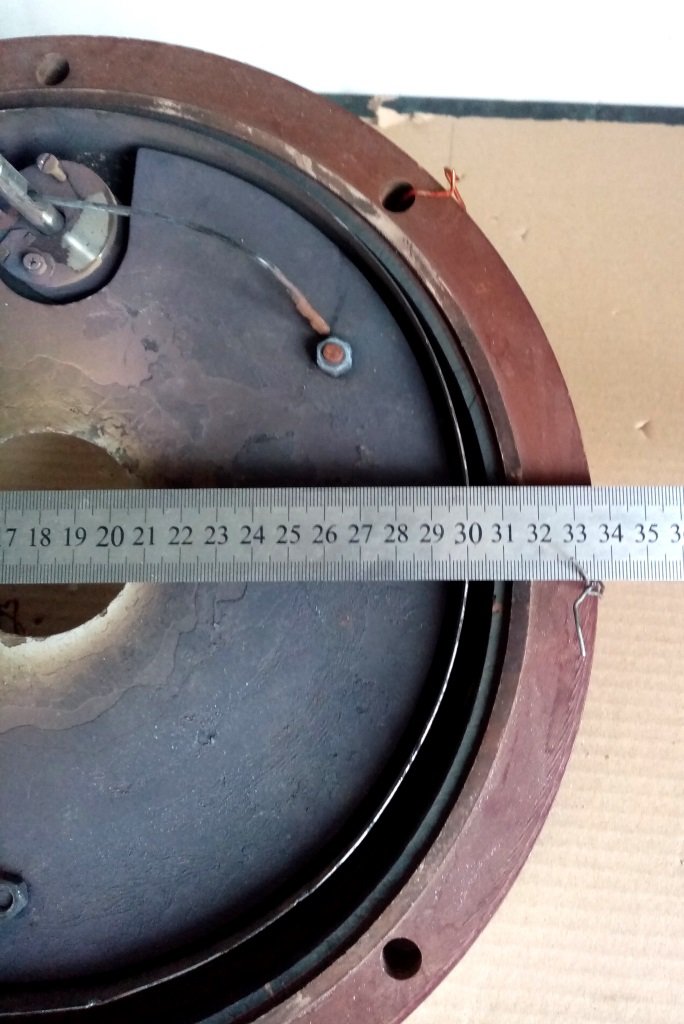

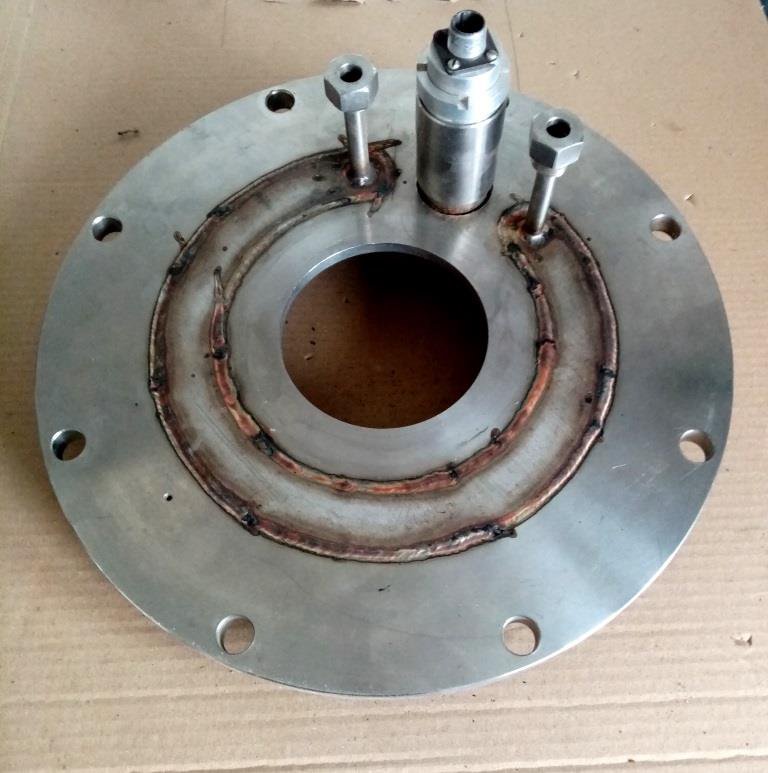

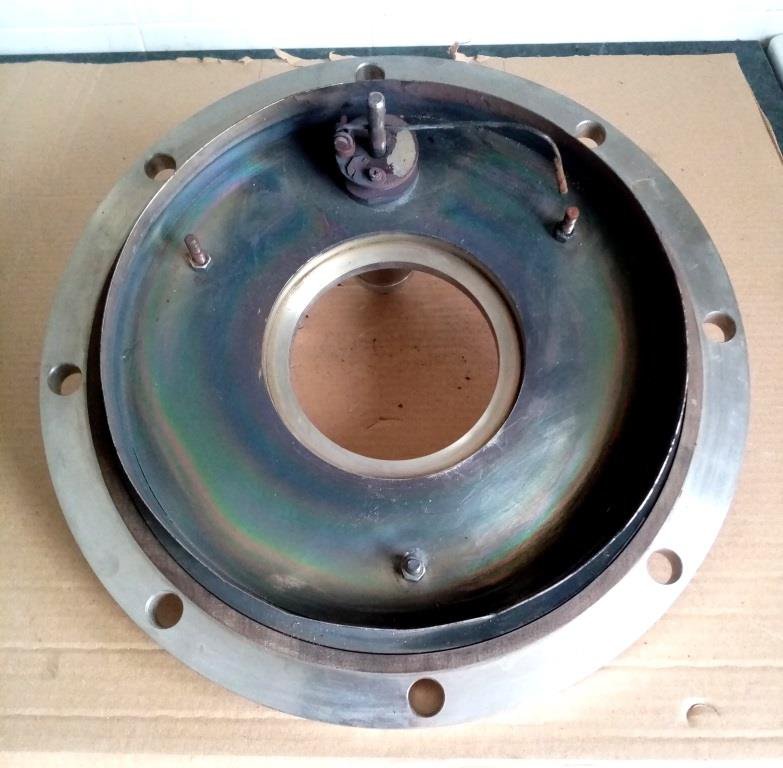

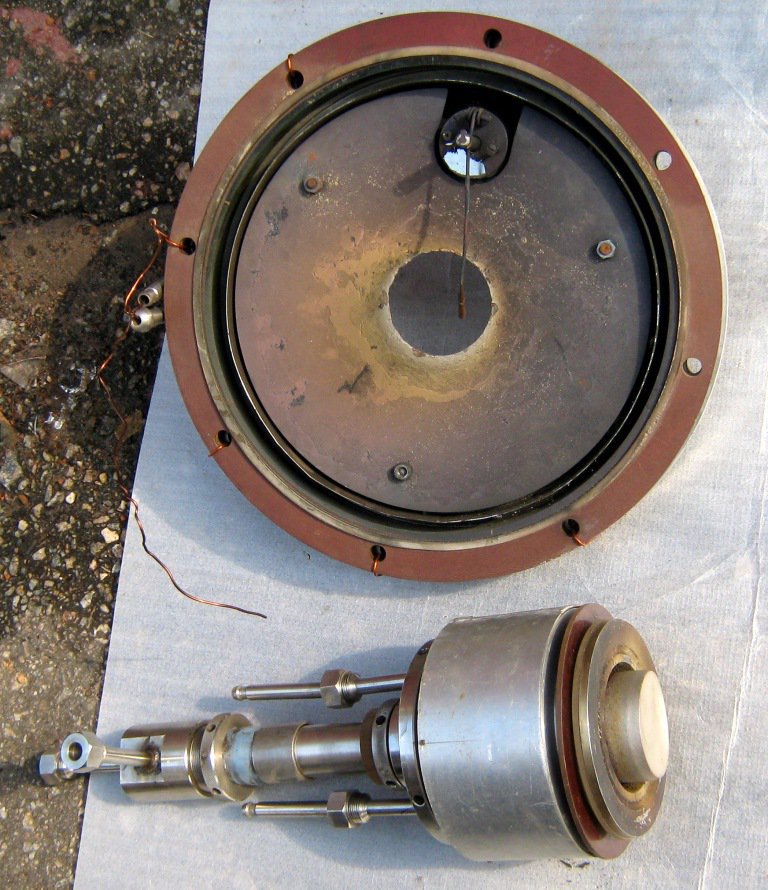

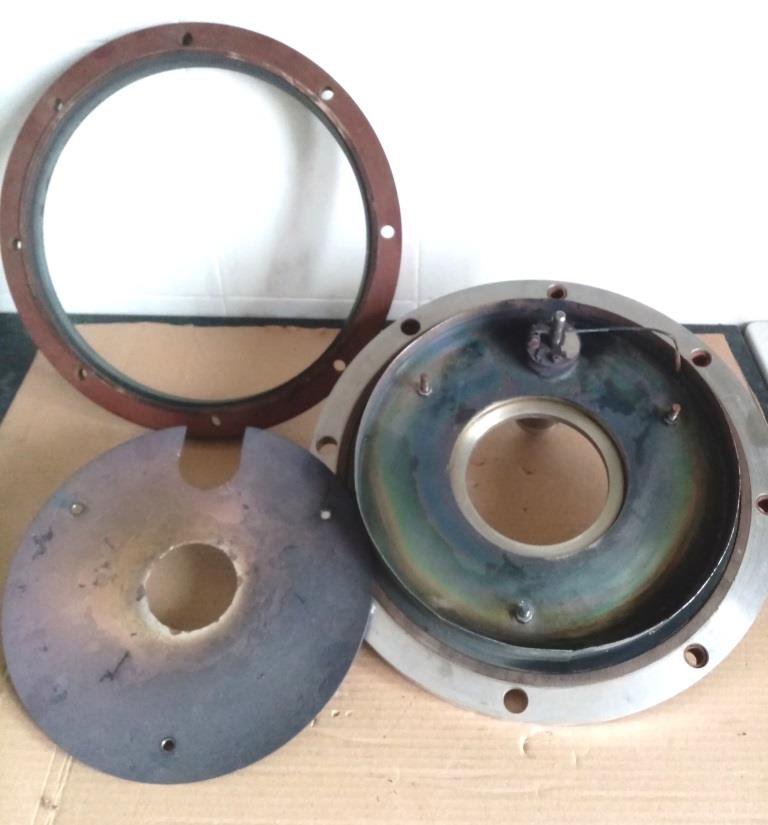

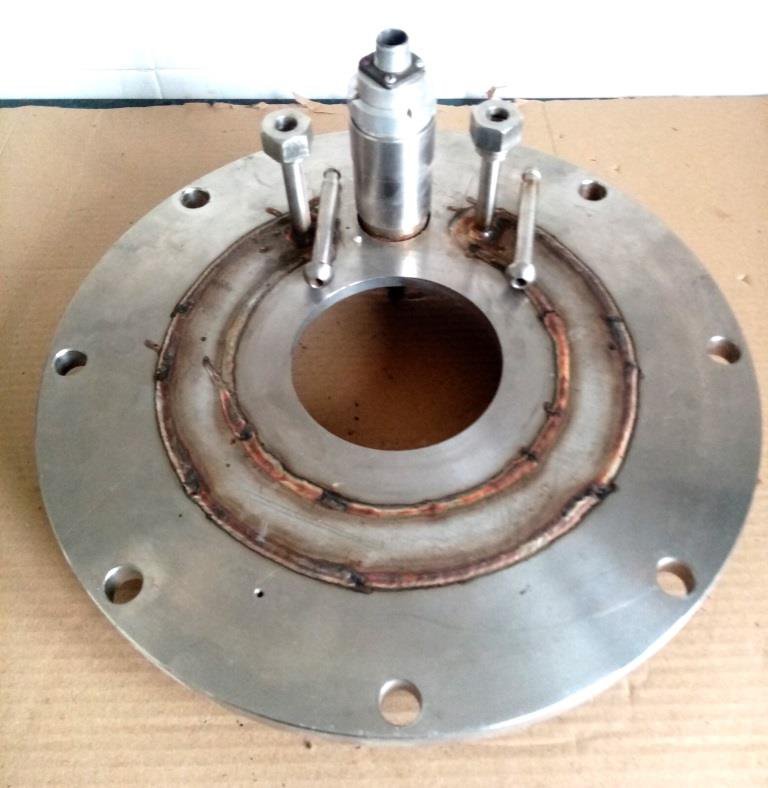

Для герметичного і електрично ізольованого монтажу дугового розпилювача в вакуумній камері промислової вакуумної установки використовувався ось такий фланець, виготовлений з нержавіючої сталі. Ця збірна конструкція складається з самого фланця. На одній стороні фланця (що зі сторони вакуумної камери) герметично змонтовано пристрій початкового запалення дуги, що представляє собою електромагніт з електродом, який при вмиканні і втягуванні штока магніта може замикати електрод на корпус. На другій (зовнішній) стороні фланця мається система охолодження в вигляді герметично завареного каналу в корпусі (в формі меандру) з двома штуцерами для підводу і відводу охолоджуючої води. З внутрішньої сторони фланця кріпиться екран з листової нержавіючої сталі для захисту від запилення металом самого фланця і місця монтажу пристрою запалення дуги. Для кріплення цього фланця до вакуумної камери без електричного контакту фланця з камерою використовується проміжний фланець з текстоліту. Болти кріплення ізолюються від металічного фланця за допомогою діелектричних втулок з ебоніту. Вони на фото не показані і їх має бути 8 шт, але знайшов лише 5 (так що якщо буде потрібно, то новому власнику прийдеться 3 шт виточити). В обох фланцях є канавки з прокладками з вакуумної гуми для герметизації такого під’єднання. Основні розміри фланця приведені на ескізі, На крайньому фото показано сам фланець з дуговим розпилювачем, який на ньому монтувався (але самого дугового розпилювача в комплекті вже немає і він на фото показаний для прикладу). Можливо цей фланець з системою охолодження, виготовлений з якісної немагнітної нержавіючої сталі, комусь знадобиться для реалізації свого геніального проекту. Вага фланця з пристроєм запалення дуги становить 10,425 кг, повна вага всієї цієї збірної конструкції – 11,7 кг.
