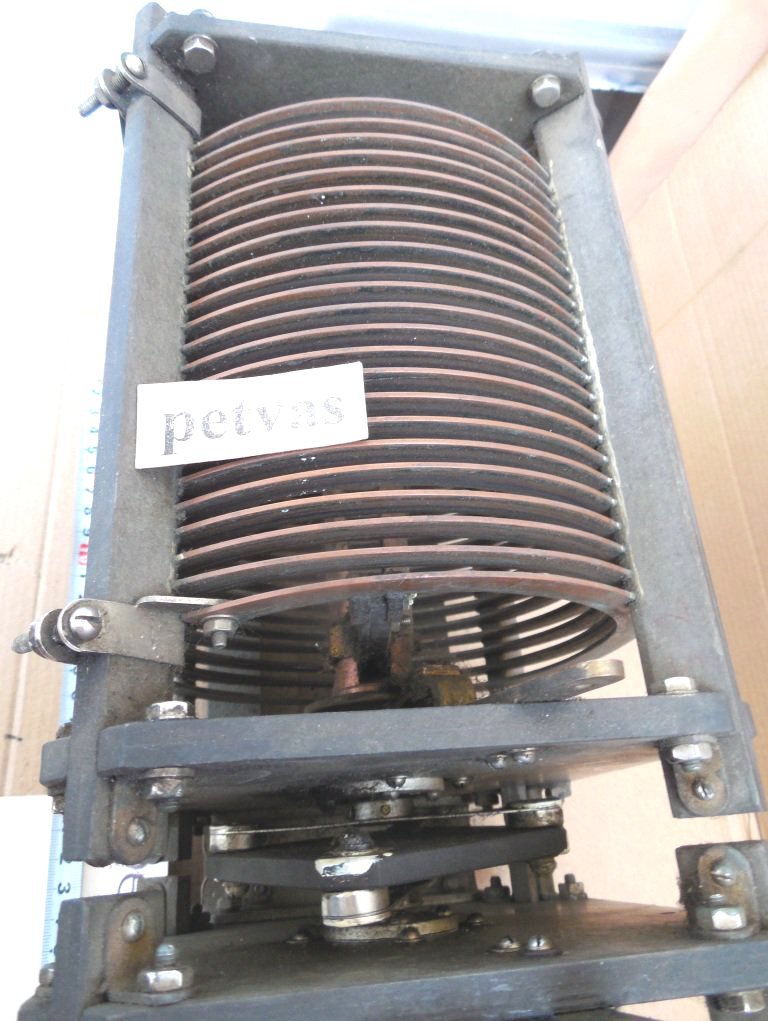

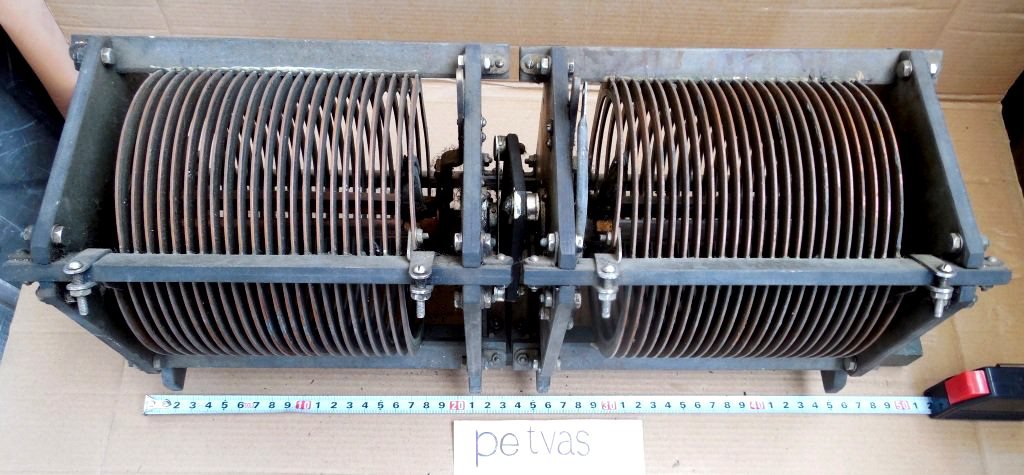

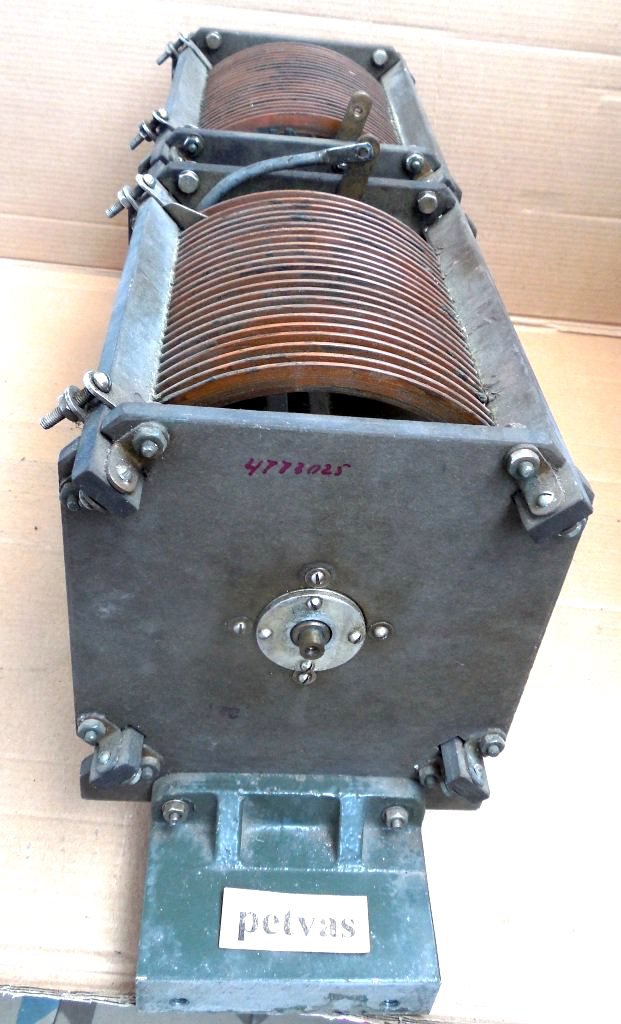

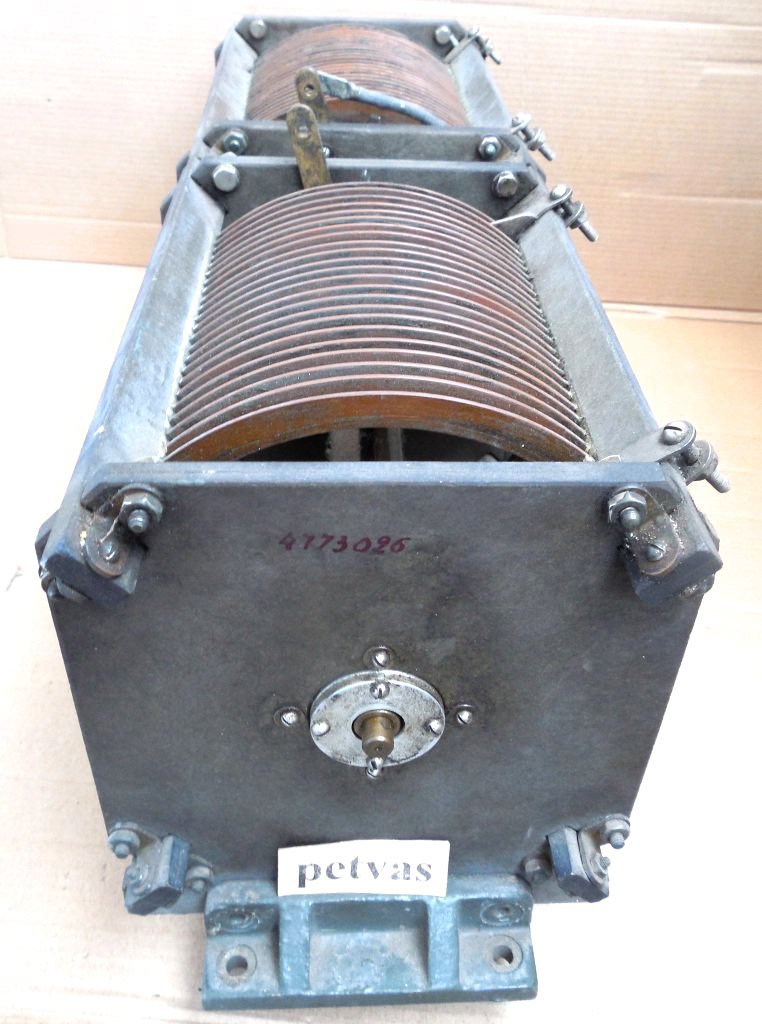

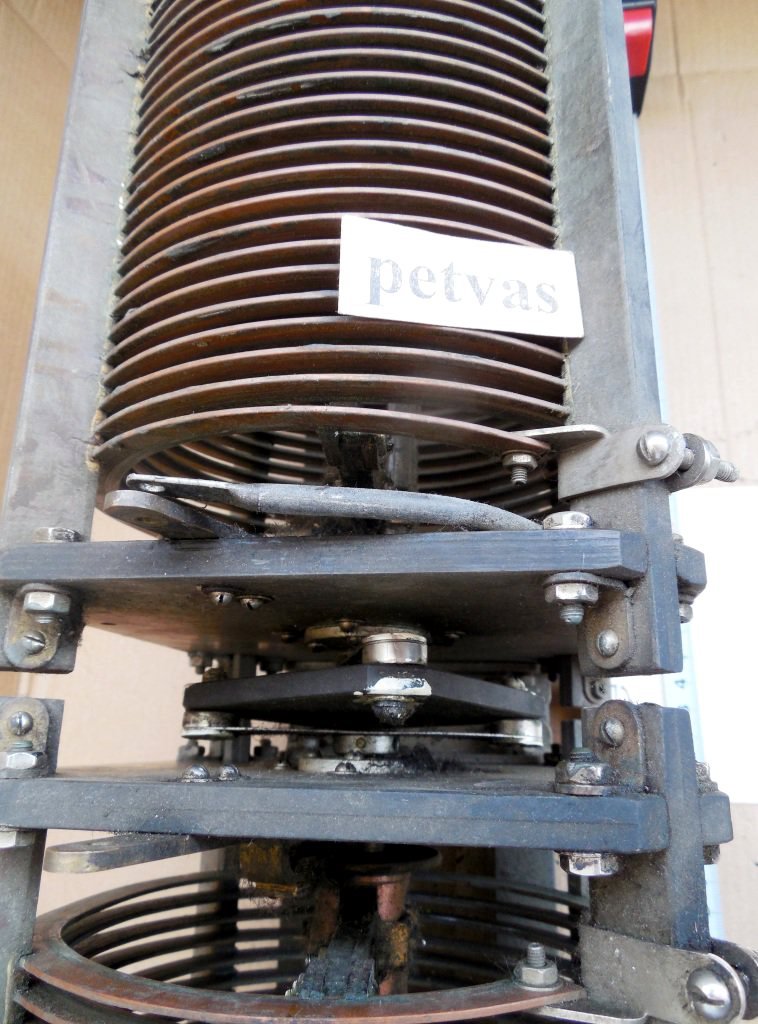

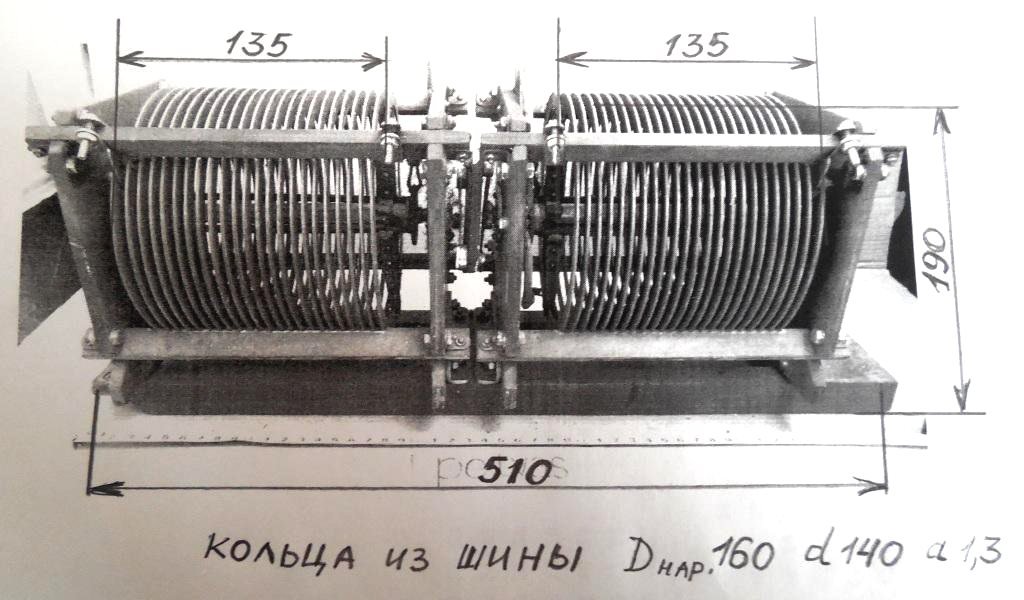

Ось такий красивий блок - дві катушки з мідної шини, по яким синхронно переміщуються рухомі контакти, тобто це дві змінні індуктивності (варіометри) з синхронним регулюванням. З цього блоку можна зробити два окремих варіометри. Блок був знятий при демонтажі потужного ВЧ генератора. Конструктивно представляє собою дві спіралі з мідної шини, по яким при повертанні центрального вала синхронно рухаються два потужні контакти-бігунки. При повертанні осі в одну сторону ці бігунки рухаються назустріч один одному, а при повертанні осі в іншу сторону бігунки рухаються в протилежні один від одного напрямки. Ширина мідної шини 10 мм, товщина 1,3 мм. Зовнішній діаметр спіралей з шини 160 мм. Катушки змонтовані на міцній підставці з алюмінію. Так що в цьому блоці досить багато міді та алюмінію, які зараз не дешеві і постійно ростуть в ціні. Конструкція і розмір показані на ескізі.
