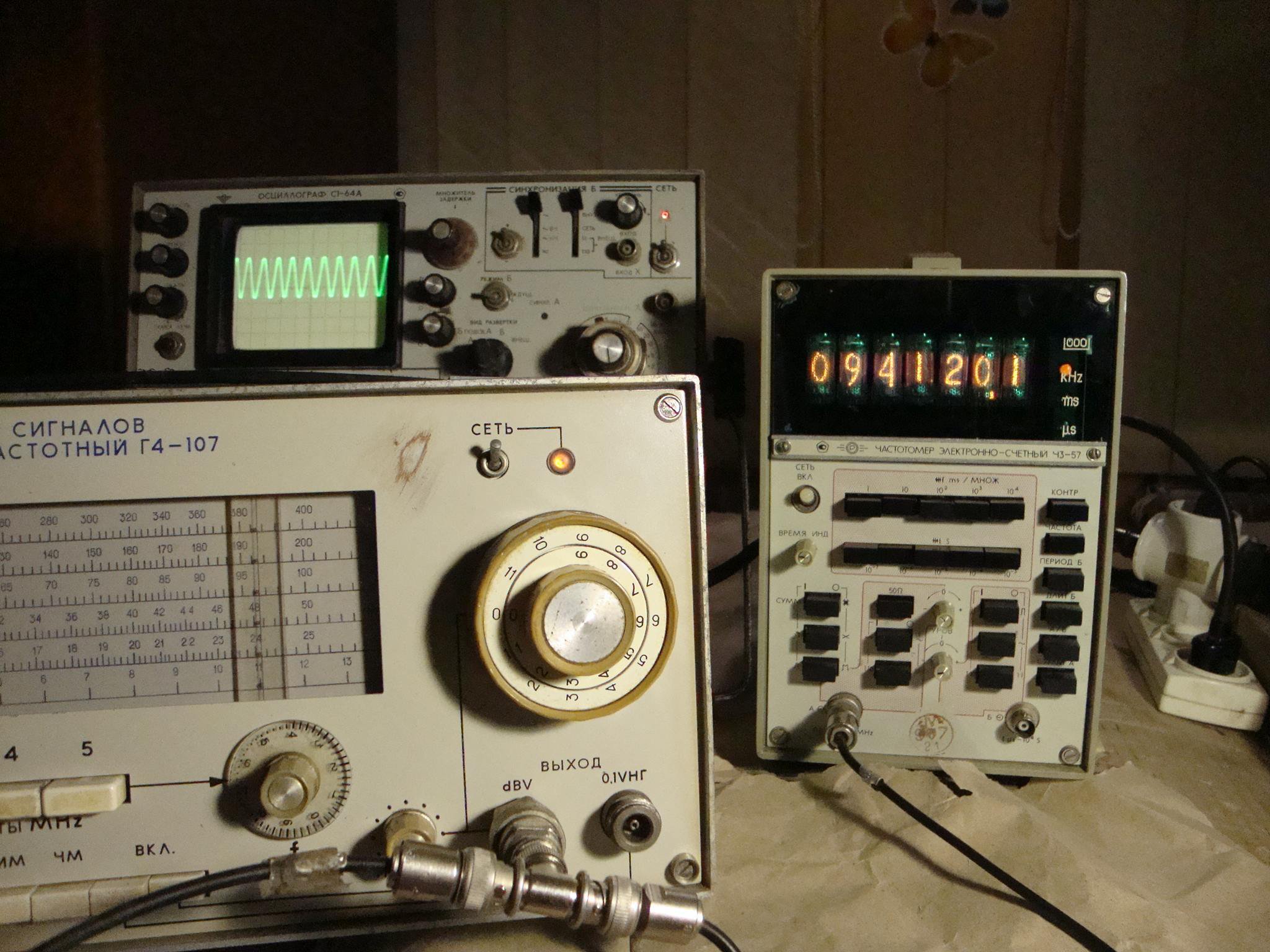

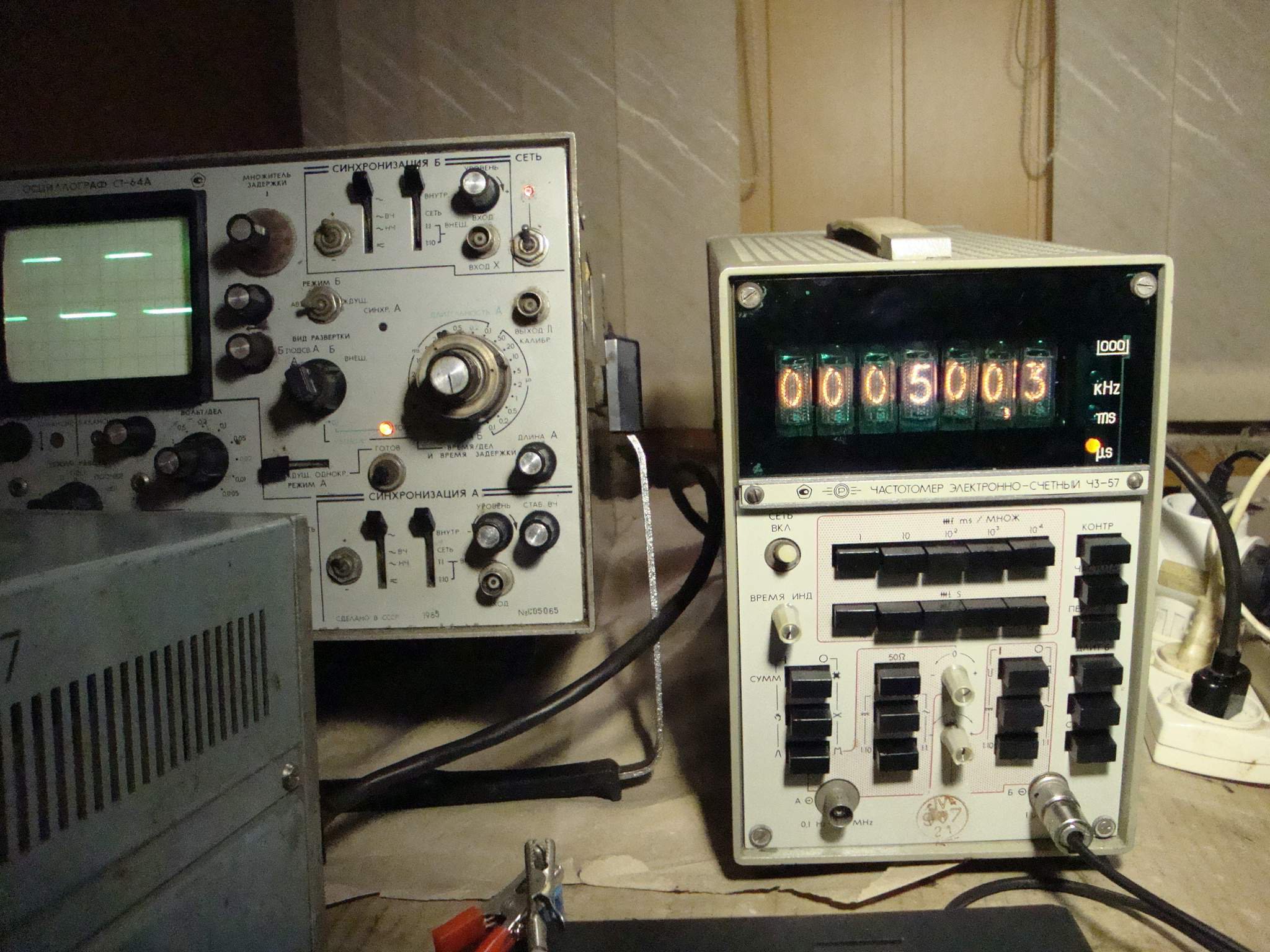

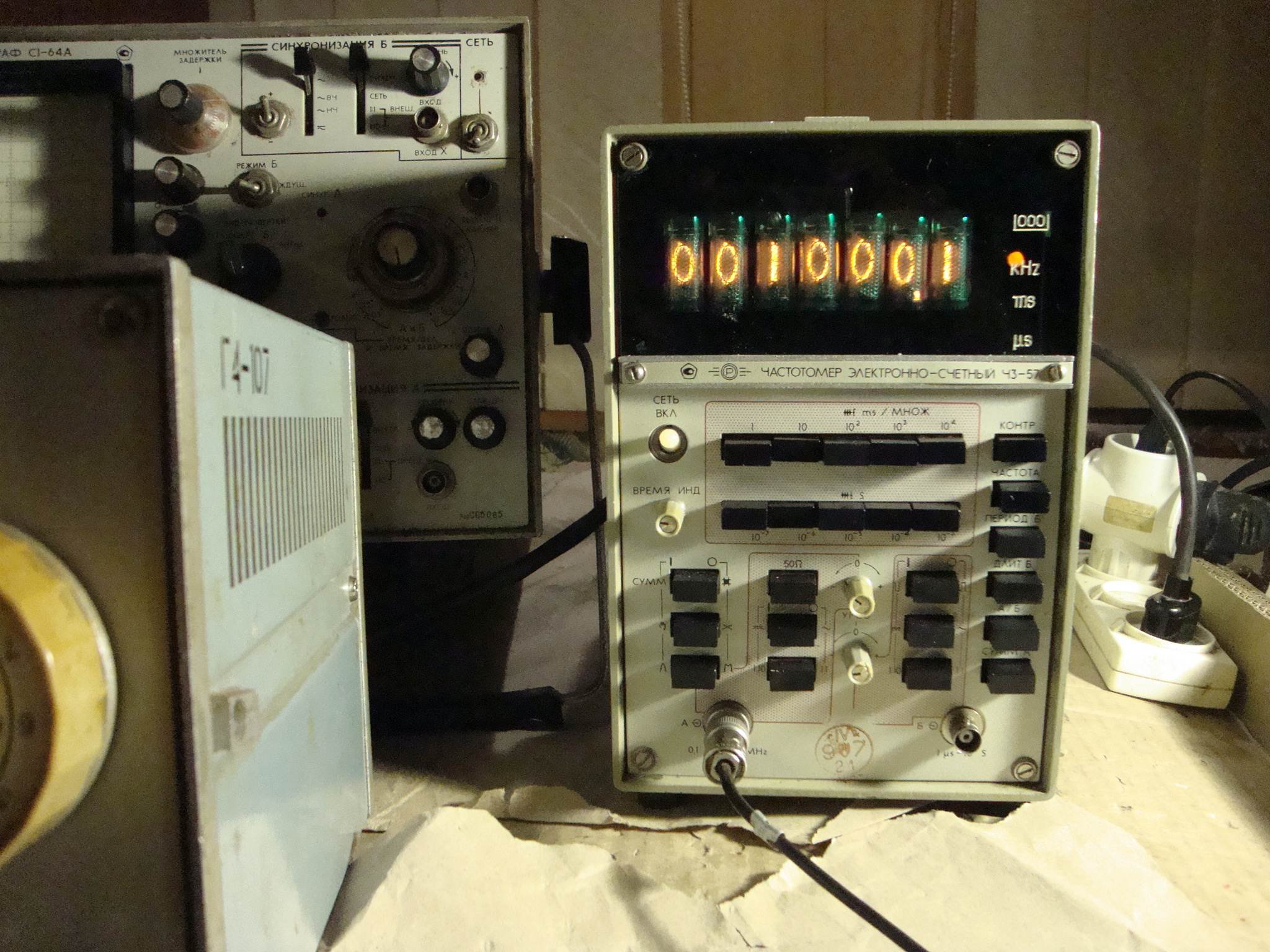

Електронно-рахунковий частотомір Ч3-57. Призначений для вимірювання частоти періоду синусоїдальних та імпульсних сигналів, а також тривалості імпульсів. Діапазон вимірюваних частот — від 1 Гц до 100 МГц
Технічні характеристики
Вимірювання по входу А:
Діапазон вимірюваних частот 0,1 Гц … 100 МГц
Напруга вхідного сигналу
Синусоїдальної форми 0,1 … 10 В ефф
Імпульсної форми 0,3 … 10 В
Мінімальна тривалість імпульсу вхідного сигналу 5 нс
Час лічби: 1, 10, 10² , 10³ та 10⁴ мс
Вимірювання на вході Б:
Діапазон вимірюваних усереднених періодів сигналів синусоїдальної та імпульсної форми будь-якої полярності: 1 мкс … 10⁴ с (1 МГц … 10⁻⁴ Гц)
Напруга вхідного сигналу
синусоїдальної форми 0,1 … 10 В ефф
імпульсної форми 0,3 … 30 В
Мінімальна тривалість імпульсу вхідного сигналу 100 нс
Кількість усереднюваних періодів (множник періоду) 10, 10², 10³, 10⁴
Період тактової частоти або частоти заповнення (часові мітки) 10⁻⁷, 10⁻⁶, 10⁻⁵, 10⁻⁴ та 10⁻³ с
Опорний генератор 5 МГц, термостатований
