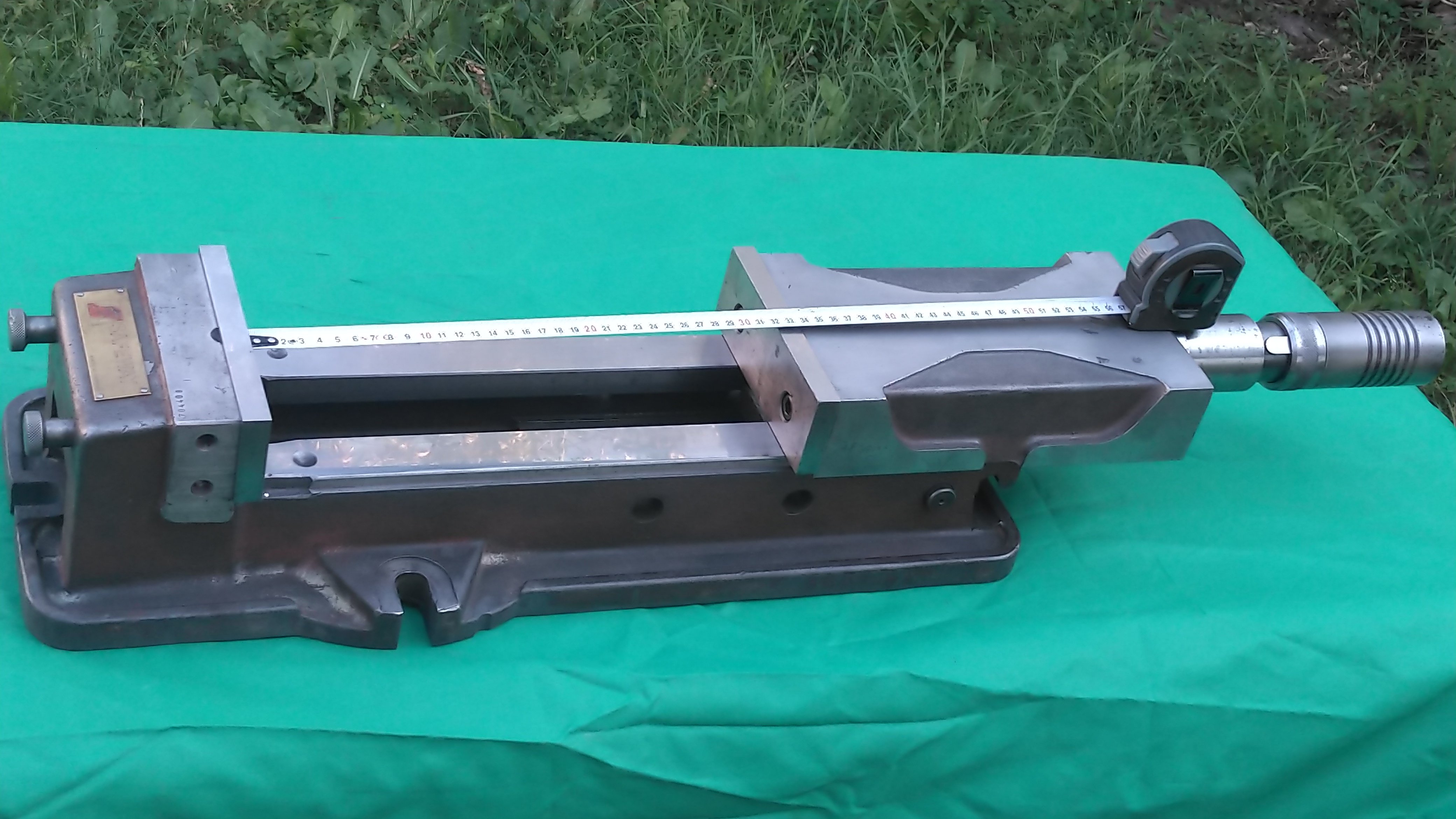

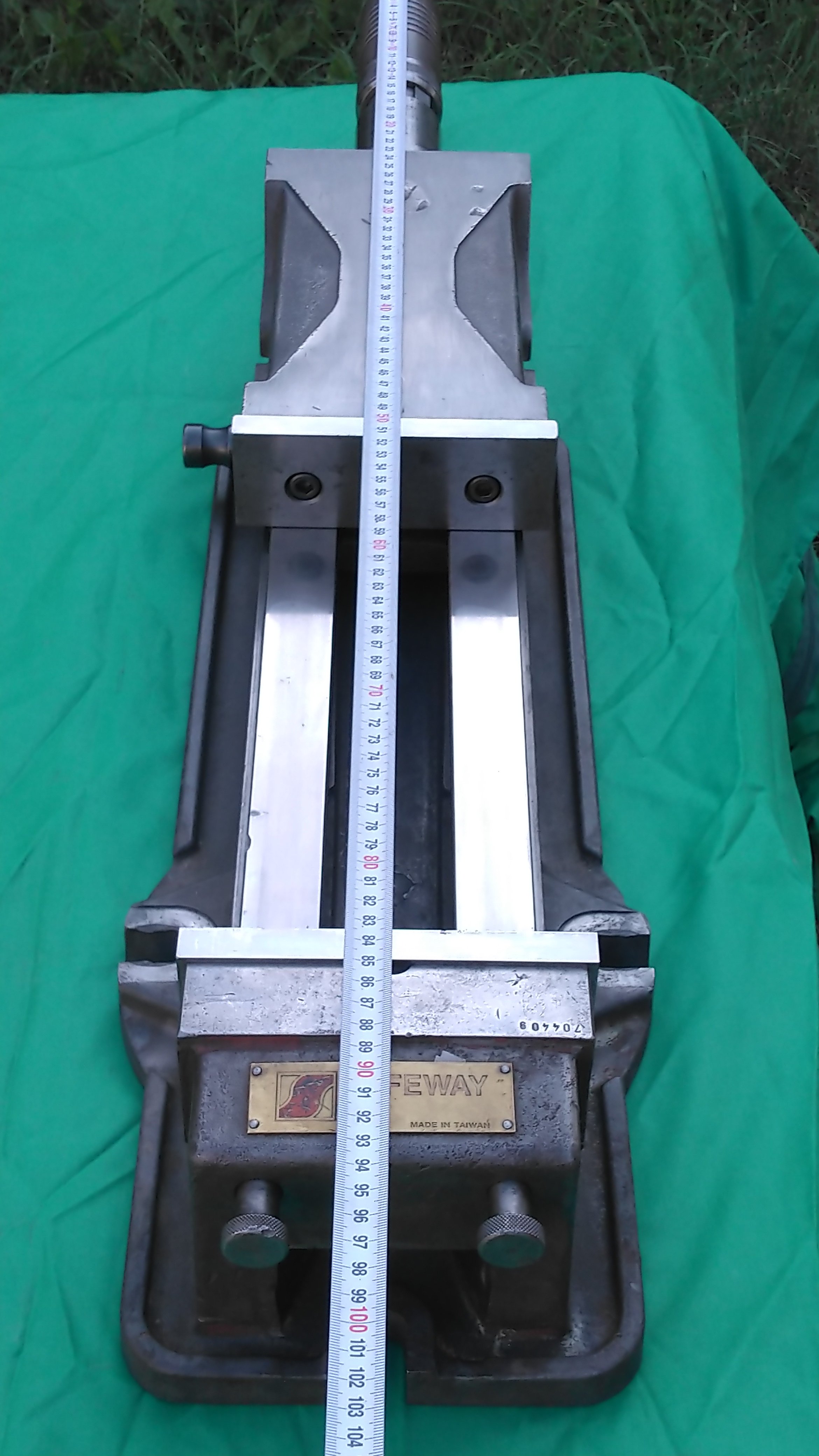

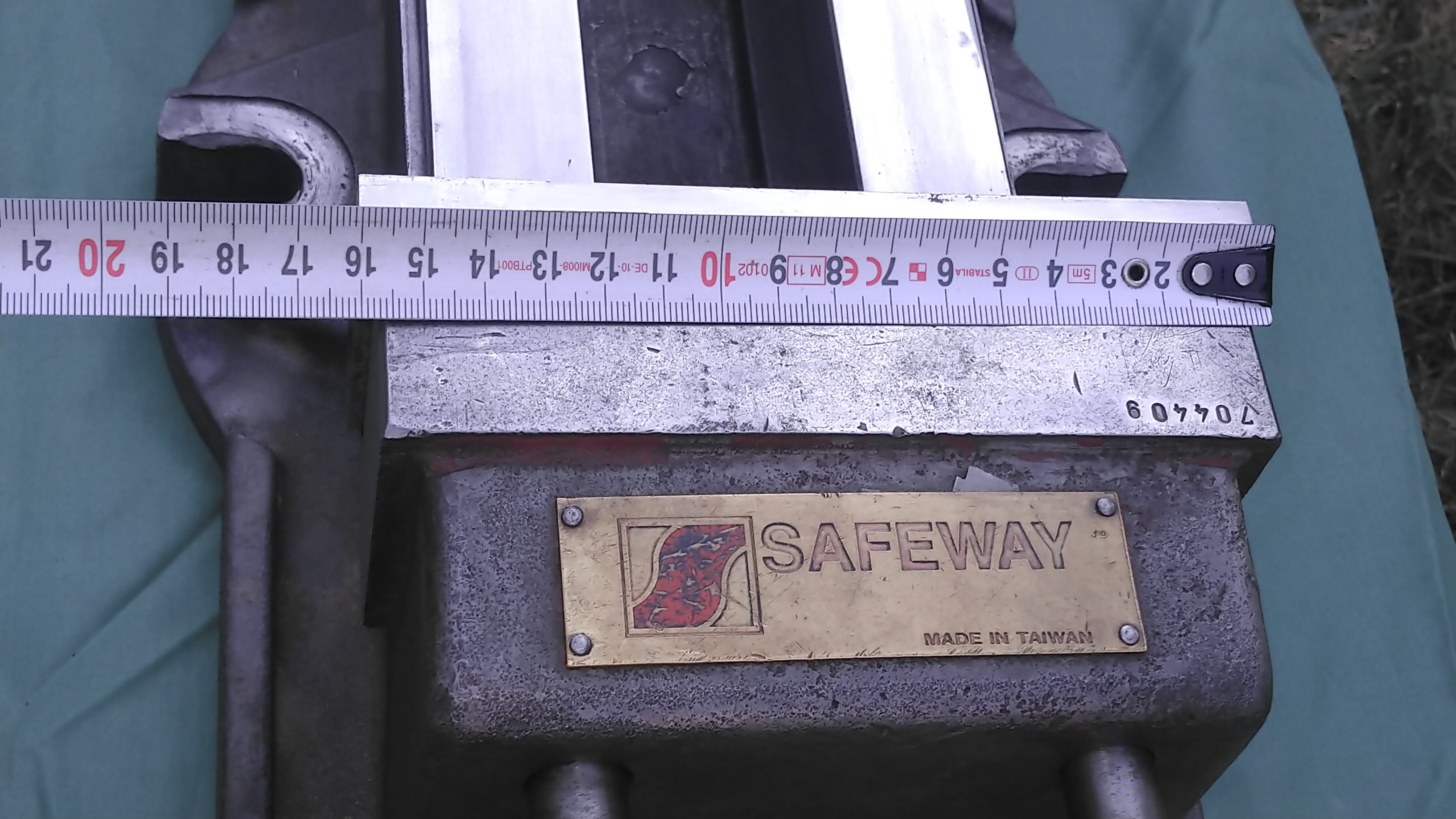

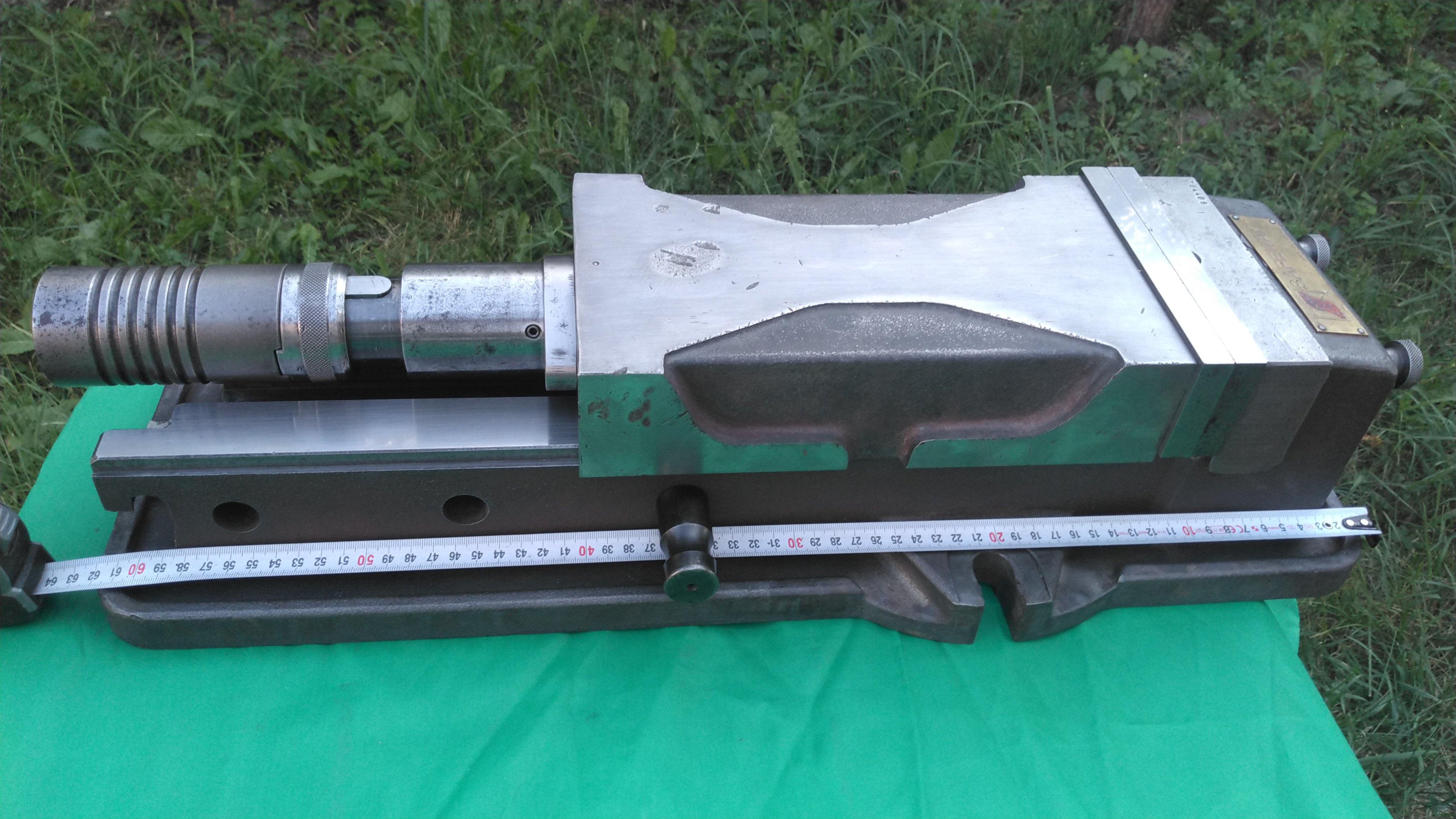

Верстатні, фрезерні,гідравлічні,прецизійні лещата SAFEWAY PHV-160

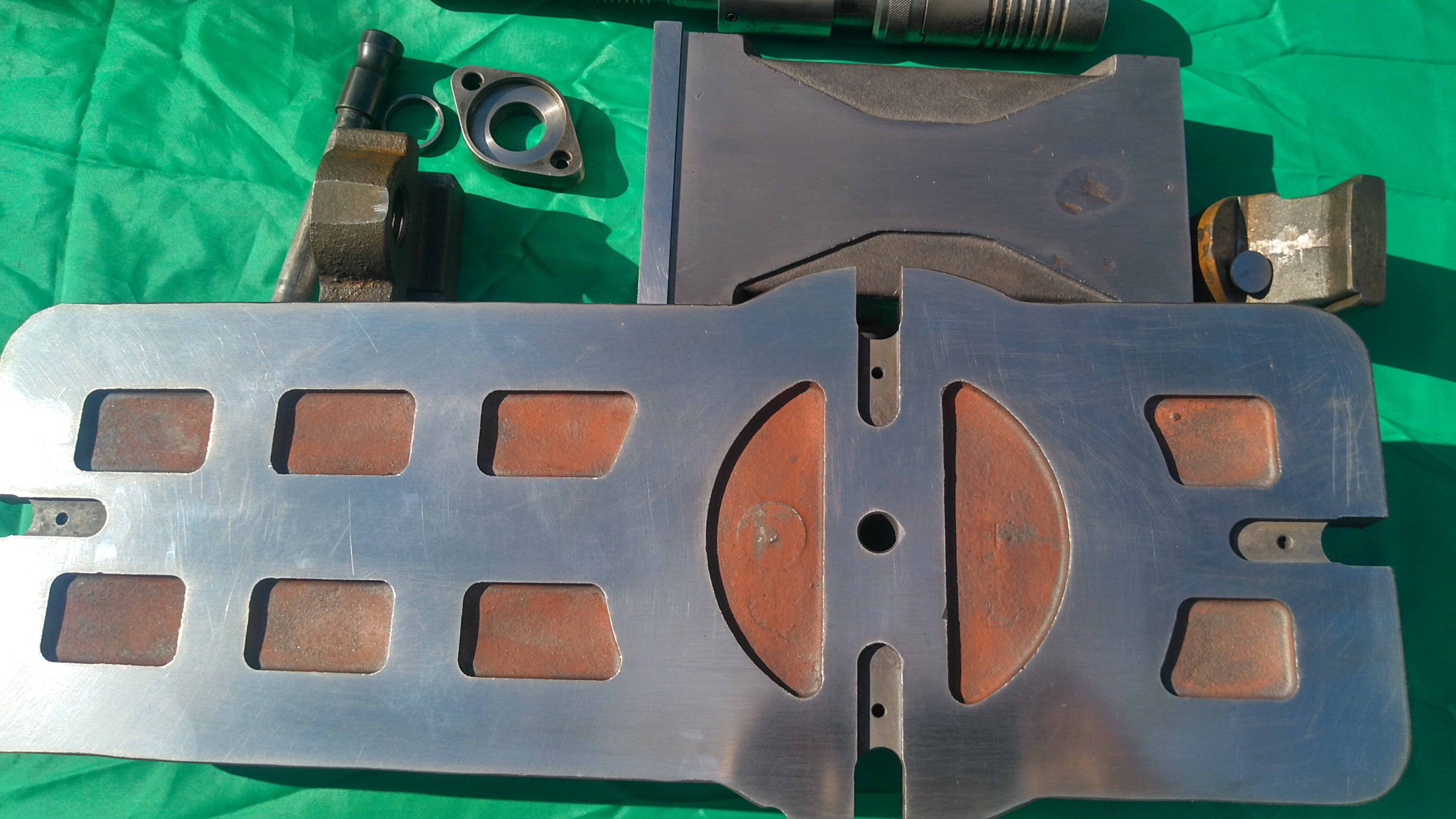

Відшабрені, відшліфовані.

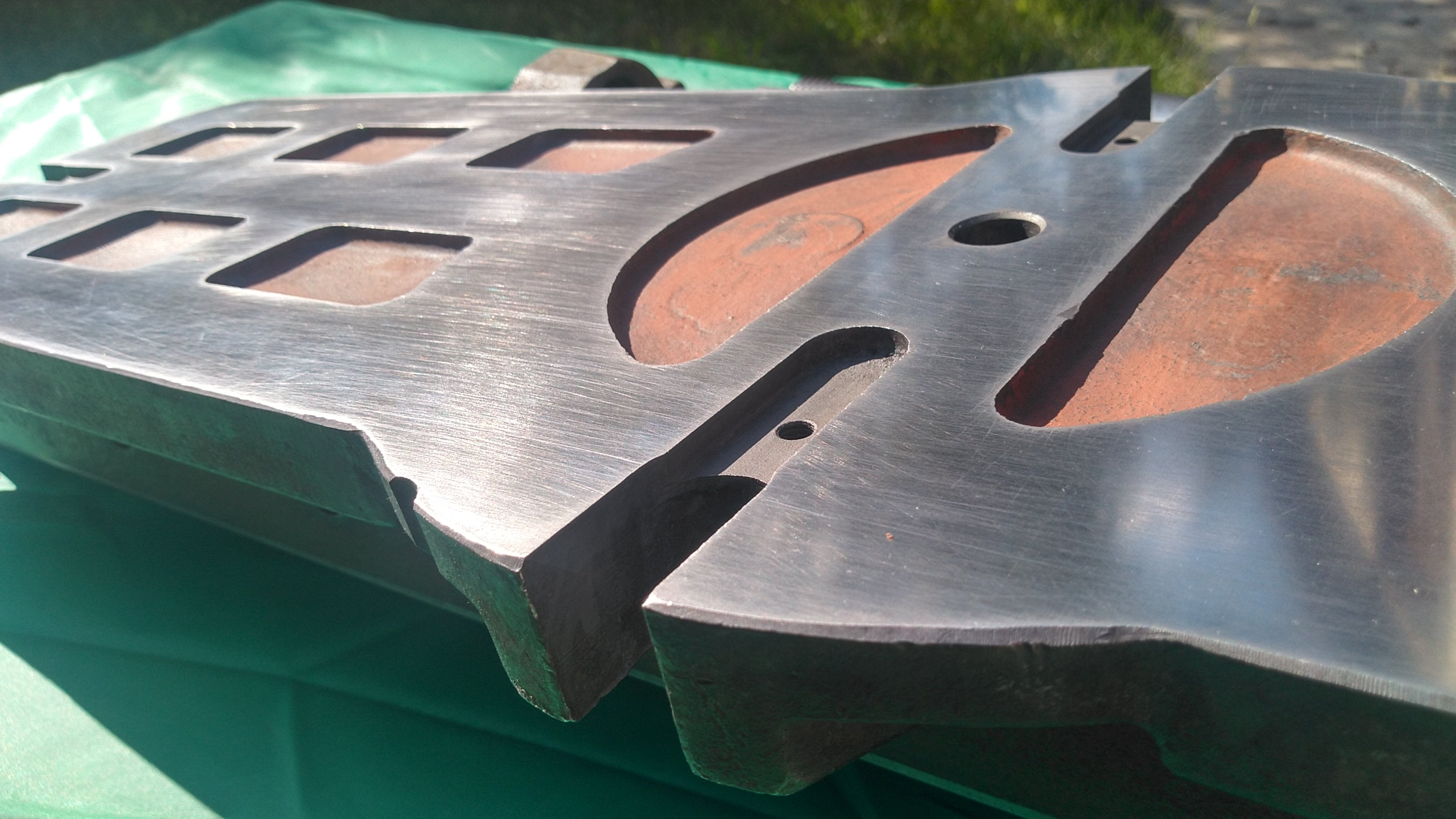

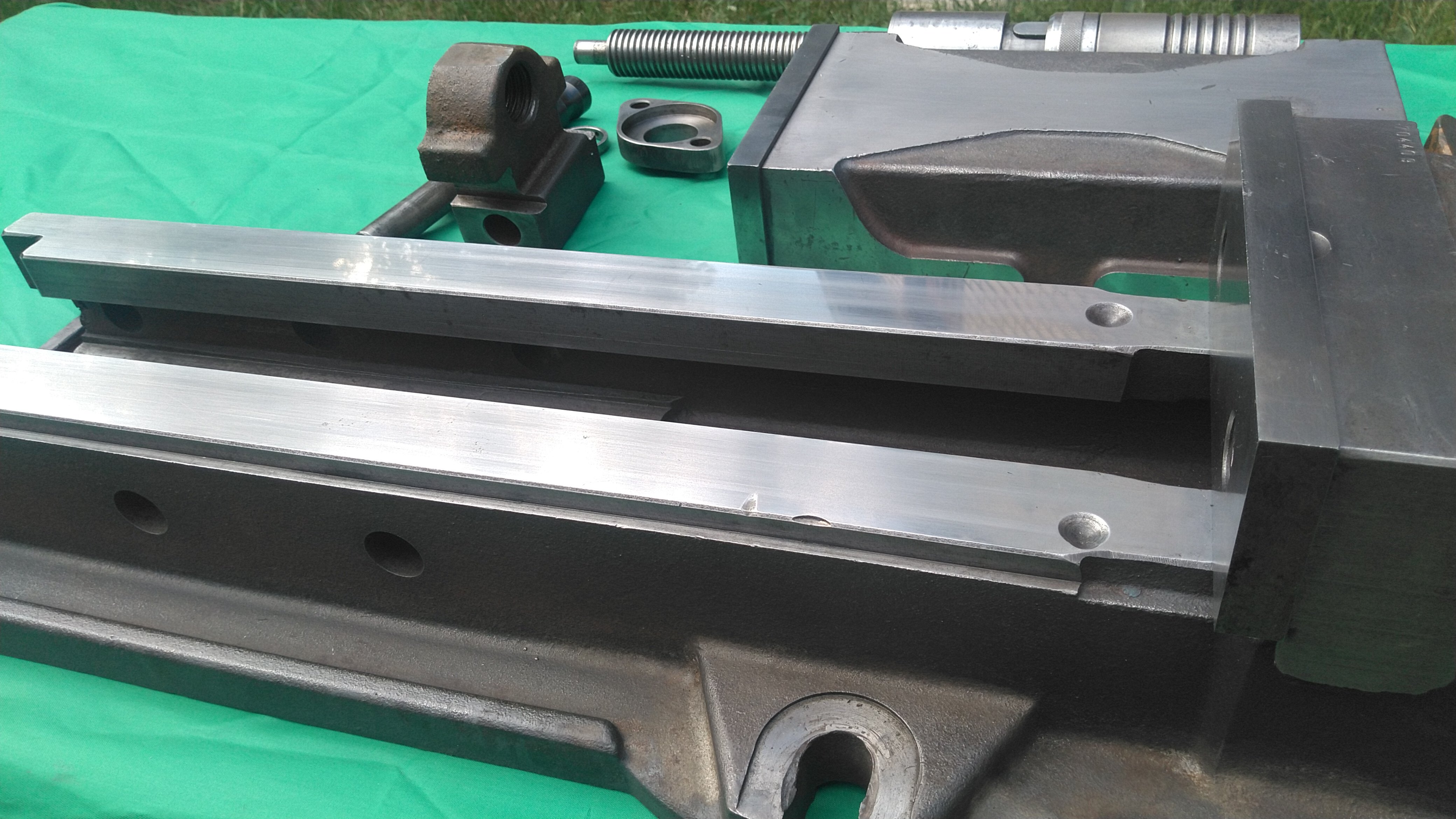

Відхилення від площини основи та напрямних – 0,005мм на 200мм.Заміри проводились на жорсткі основі, бульбашковим рівнем з точністю 0,02мм на 1м (або 0,004мм на 200мм)
Відхилення від паралельністі основи та напрямних – 0,005мм. Заміри проводились мікрометром 0,01мм.
Кут між напрямними і нерухомою губкою - 90°0´0´´
Заміри проводилися квадрантом КО-10.Точнісь 10", або 0,05 на1м.
Заміри на зусилля по тиску не проводились, циліндр наче не тече, у тривалі роботі перевірити не довелось.
Паралельність, перпендикулярність нерухомої губки і пазів основи під шпонки не проводились, але пази рівні без пошкоджень.
Люфт рухомої губки у горизонтальні площині 0,07мм.Замір проводився індикатором 0,001мм.

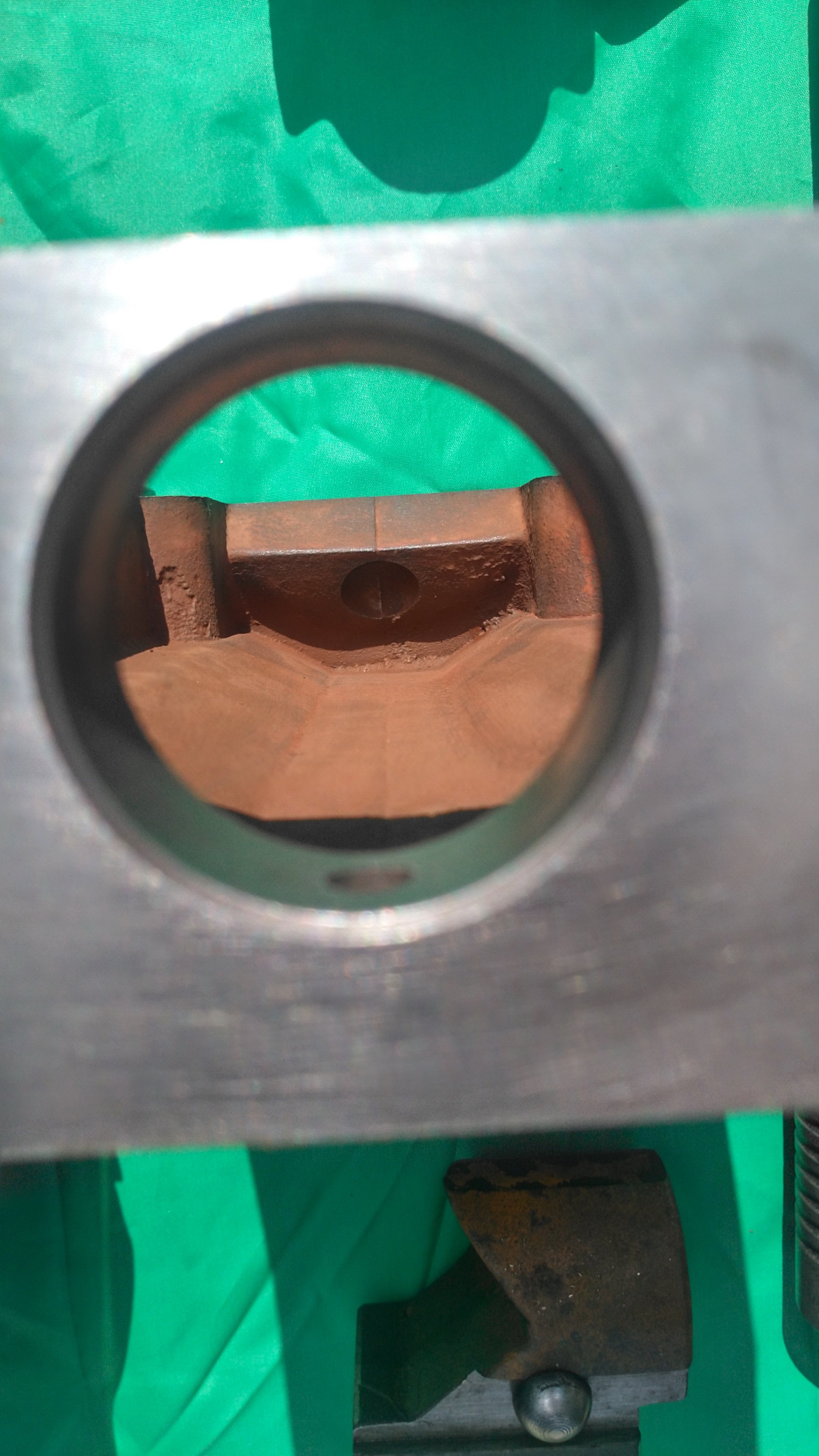

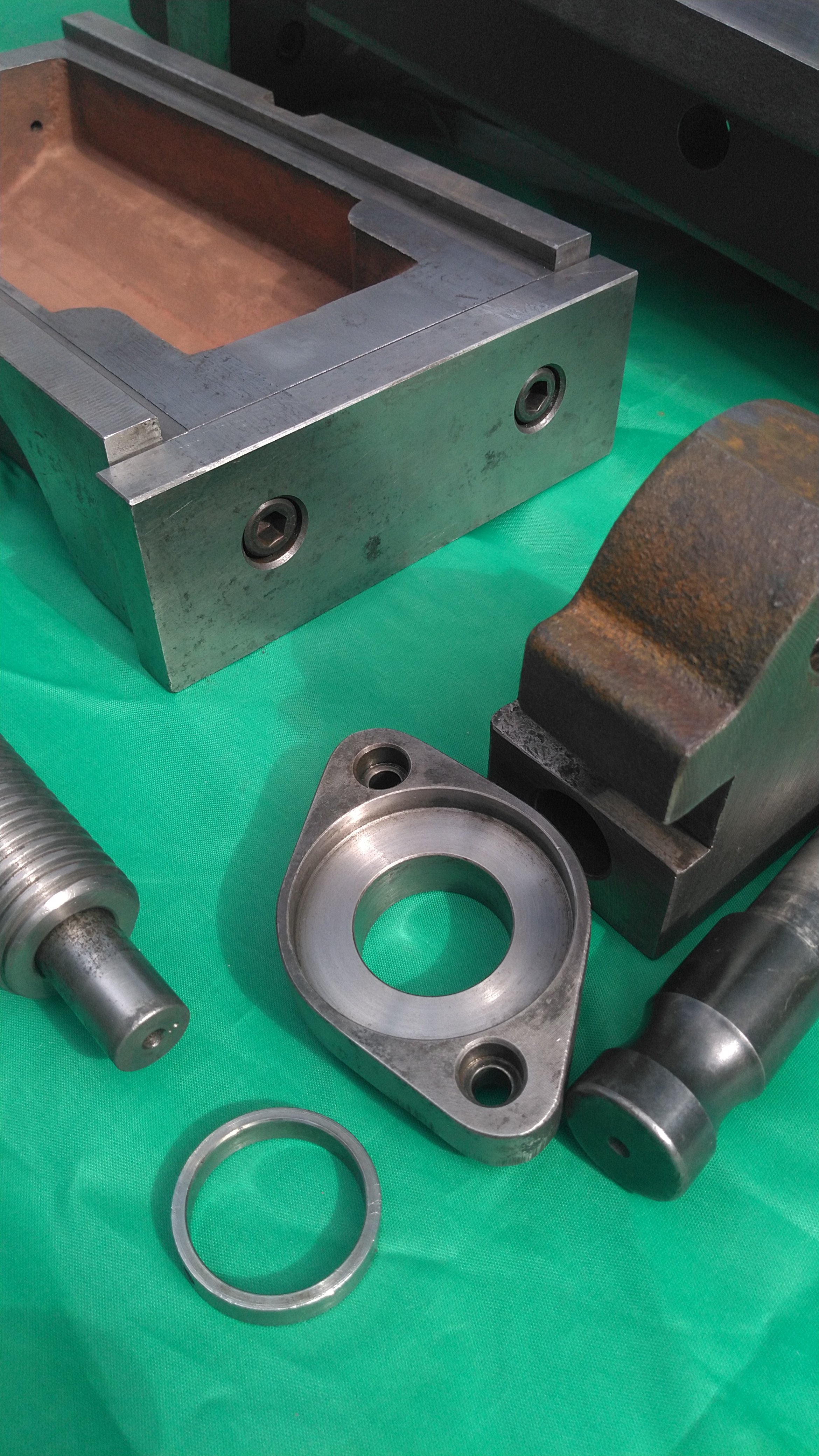

Були придбані з пошкодженою гідравлікою,- заклинив і заржавів шток у середені гвинта, який штовхає від гідроциліндр до піджимного клина. Під час розбірки розпався пластиковий ущільнювач на поршні гідроциліндра, вдалось знайти стійкий до масел, гумовий,- єдине трохи поправив сідло що б добре сів. Купив два, другий додаю на подальше.

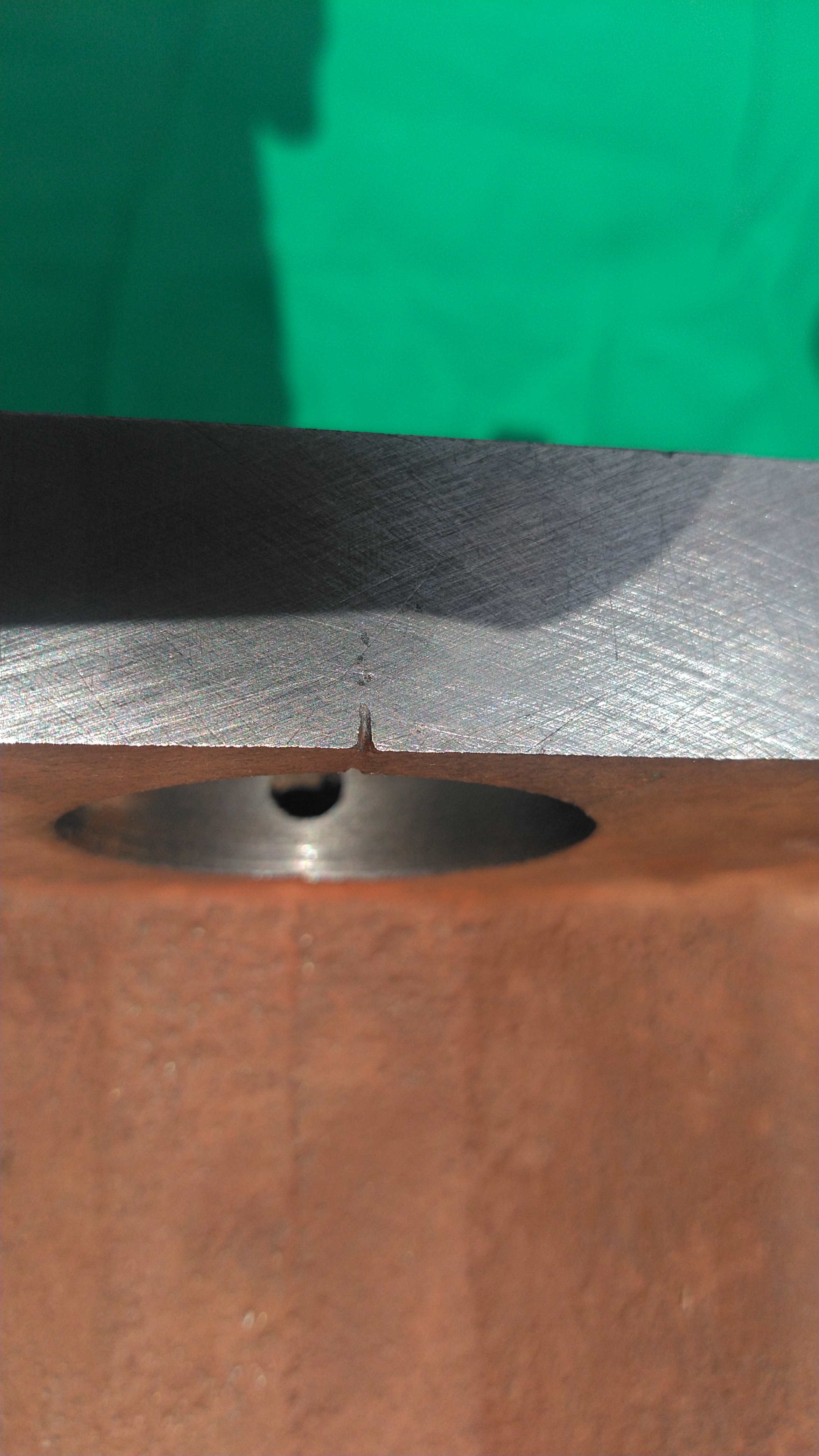

Є невелика тріщинка на рухомі губці в вузькому місті отвору під основну рукоятку, біля гідроциліндра, але мені здаеться вона більш схожа брак від лиття,- на фото показав.
Гвинт поюзаний, але живий. Шток неробочої частини пошкоджений іржою, мабуть користувалились водою. Ну, наче все.

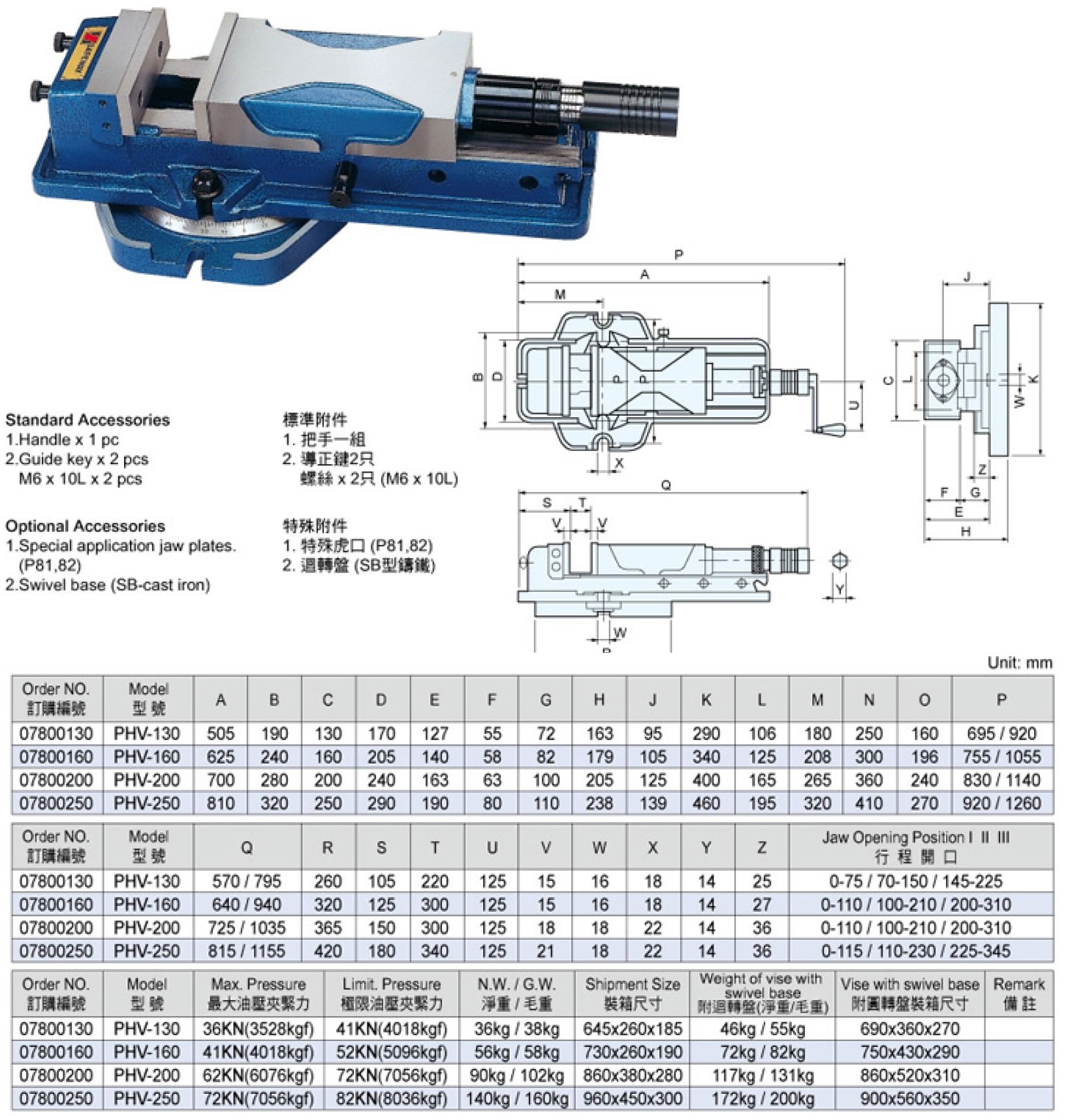

Далі з рекламної брошури:

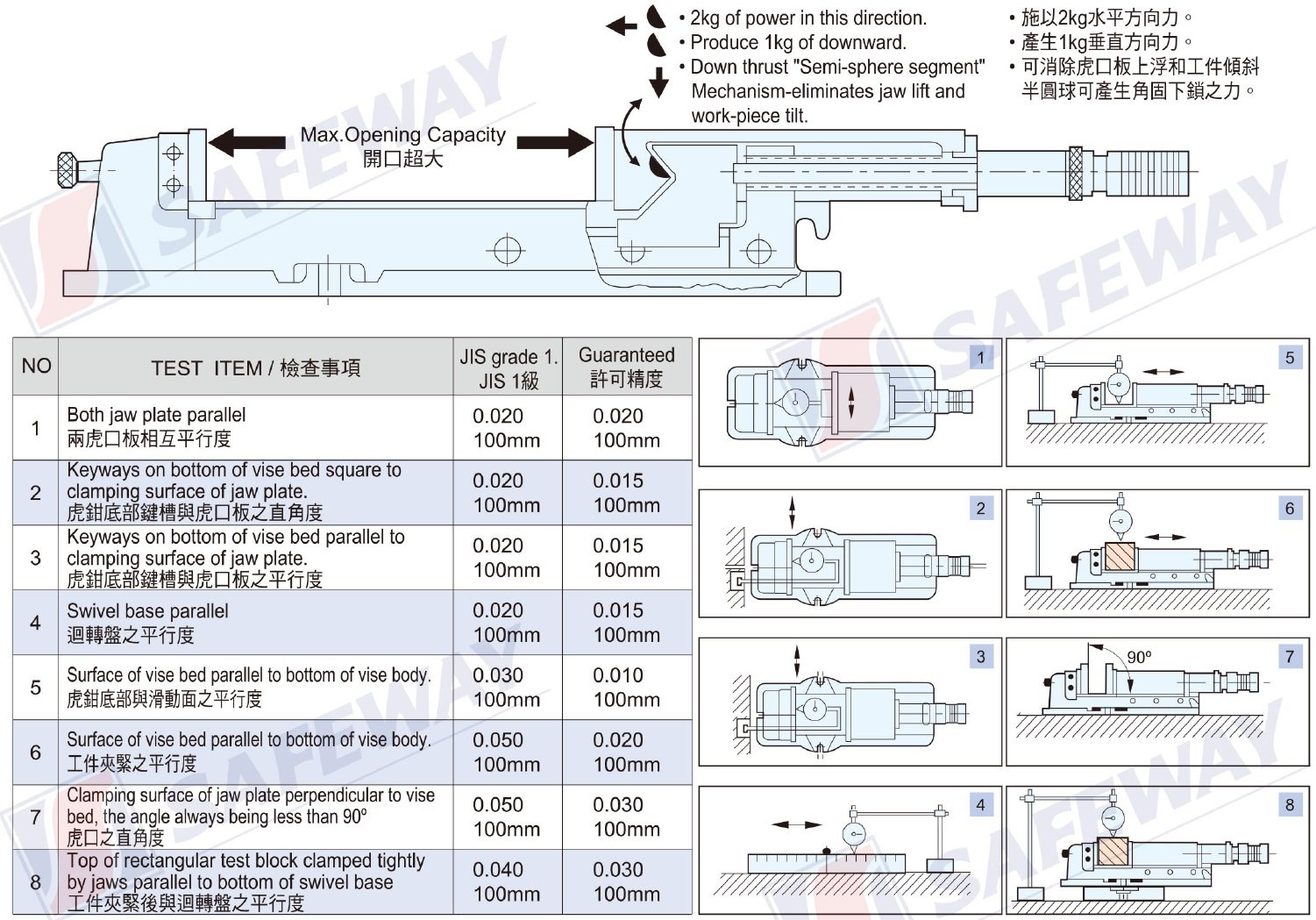

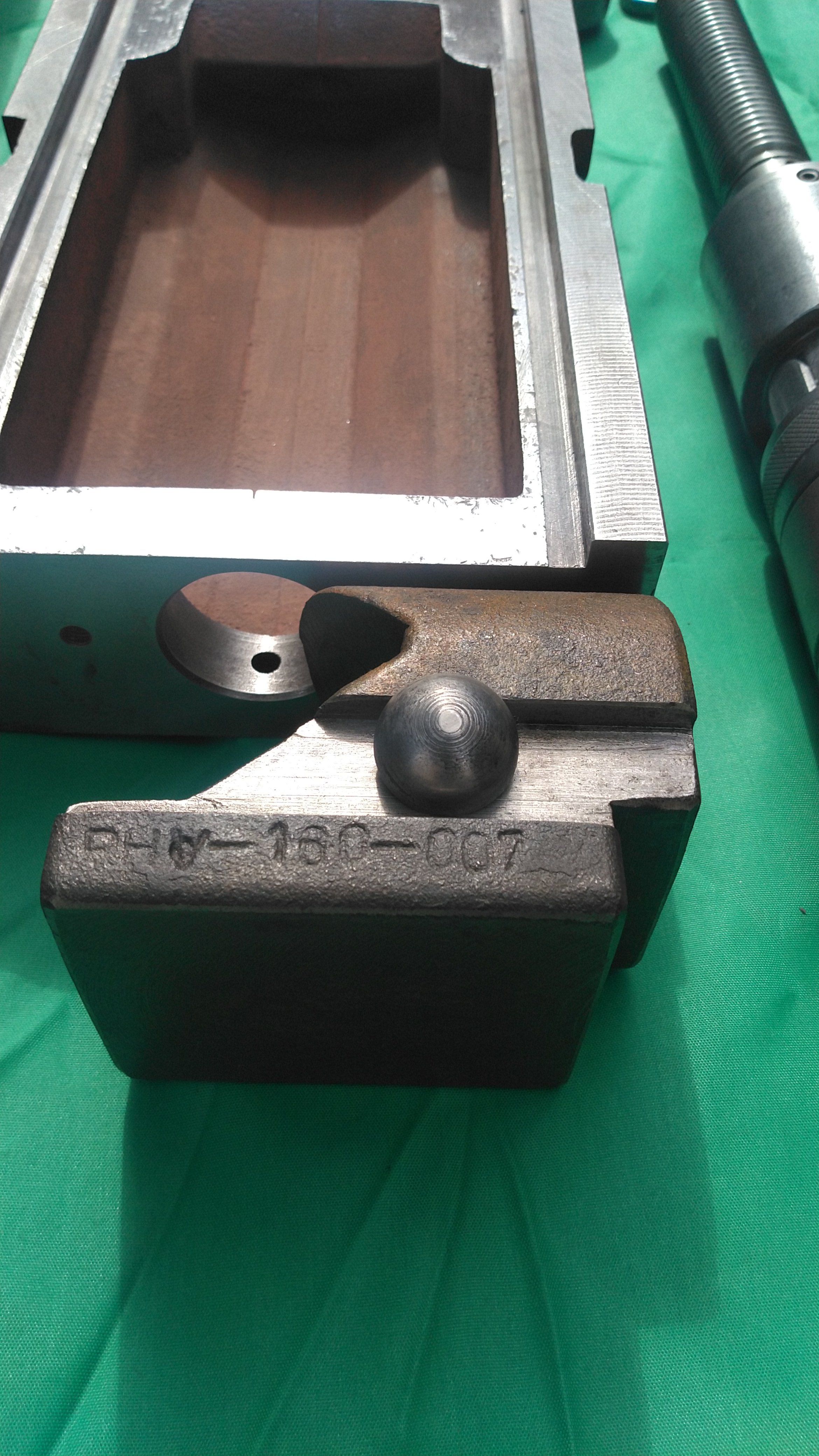

Механічні/гідравлічні лещата 160 мм: виготовлені з високою точністю з міцного матеріалу - високоміцного чавуну FCD60JIS з межею міцності на розтягування 60 кг/мм, загартованого полум'ям до твердості HRC 45. Затискач оснащений гідравлічною шпиндельною системою, яка включається після затягування рукоятки, збільшуючи зусилля затиску без надмірних зусиль. Зусилля гідравлічного зажиму 41 кг/мм. Напівсферичний сегмент унеможливлює підйом рухомих губок і створює притискне зусилля в 1 кг на кожні 2 кг сили затиску, запобігаючи нахилу заготовки. Гідравлічний циліндр встановлений зовні для зручності обслуговування. Губи загартовані до HRC 55. Гвинт захищений від механічних пошкоджень,пилу, та бруду.
Брошуру, паспорт вишлю за бажанням.
І пам’ятайте, ви купуєте, не нові, але без прихованих сюрпризів, робочі, справжні, фірміні, надійні лещата, а не китайського кота у мішку.
