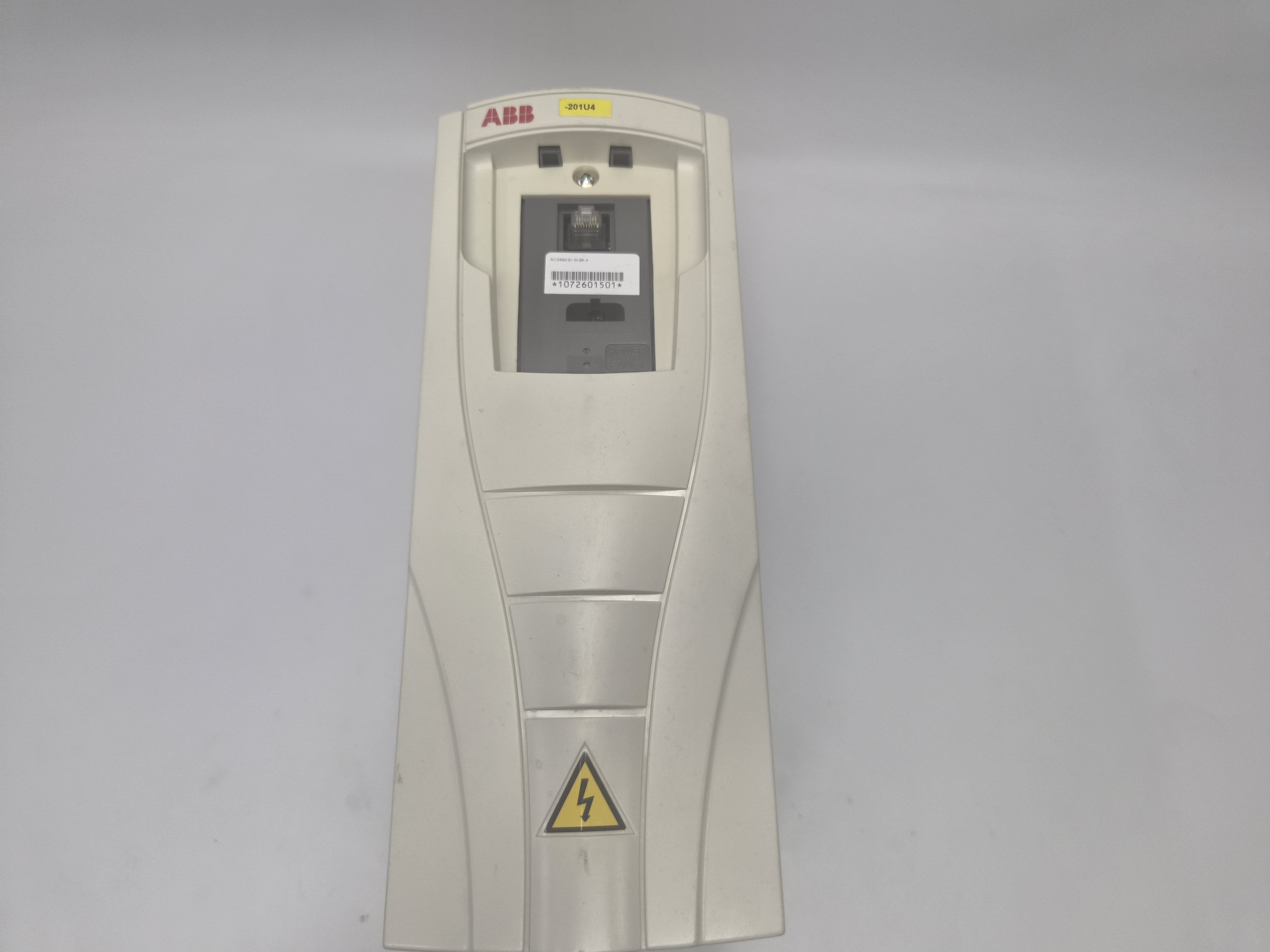

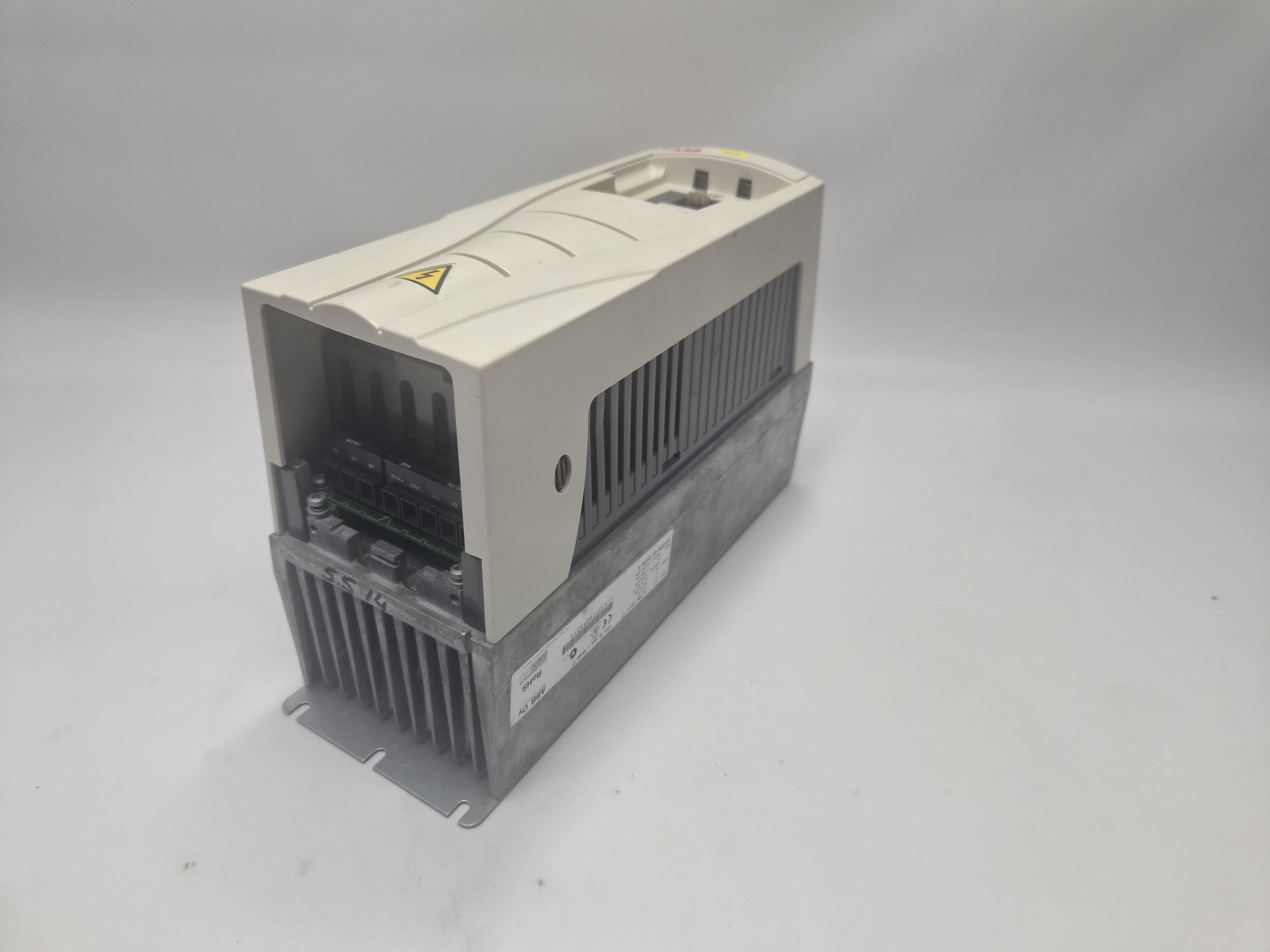

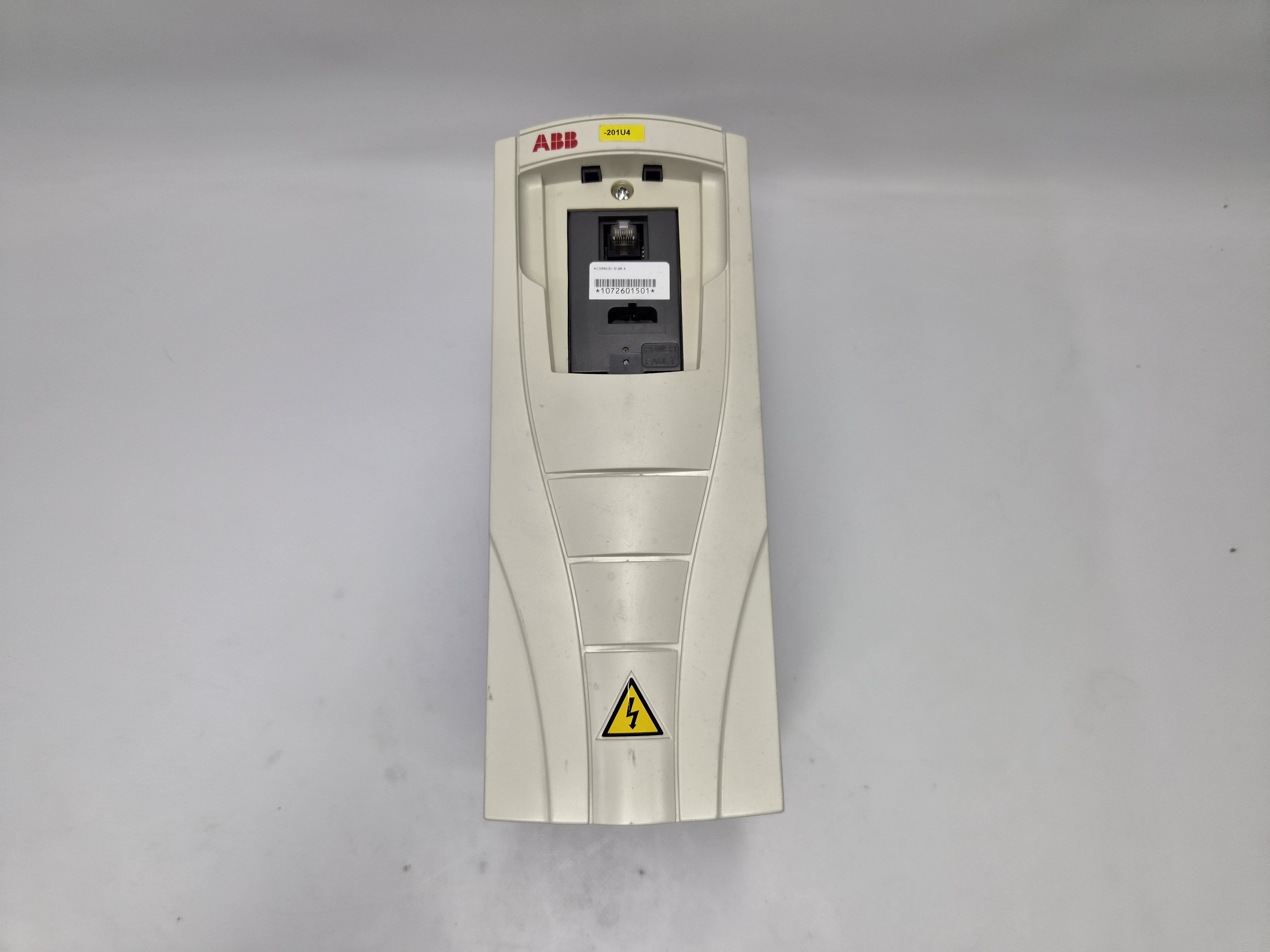

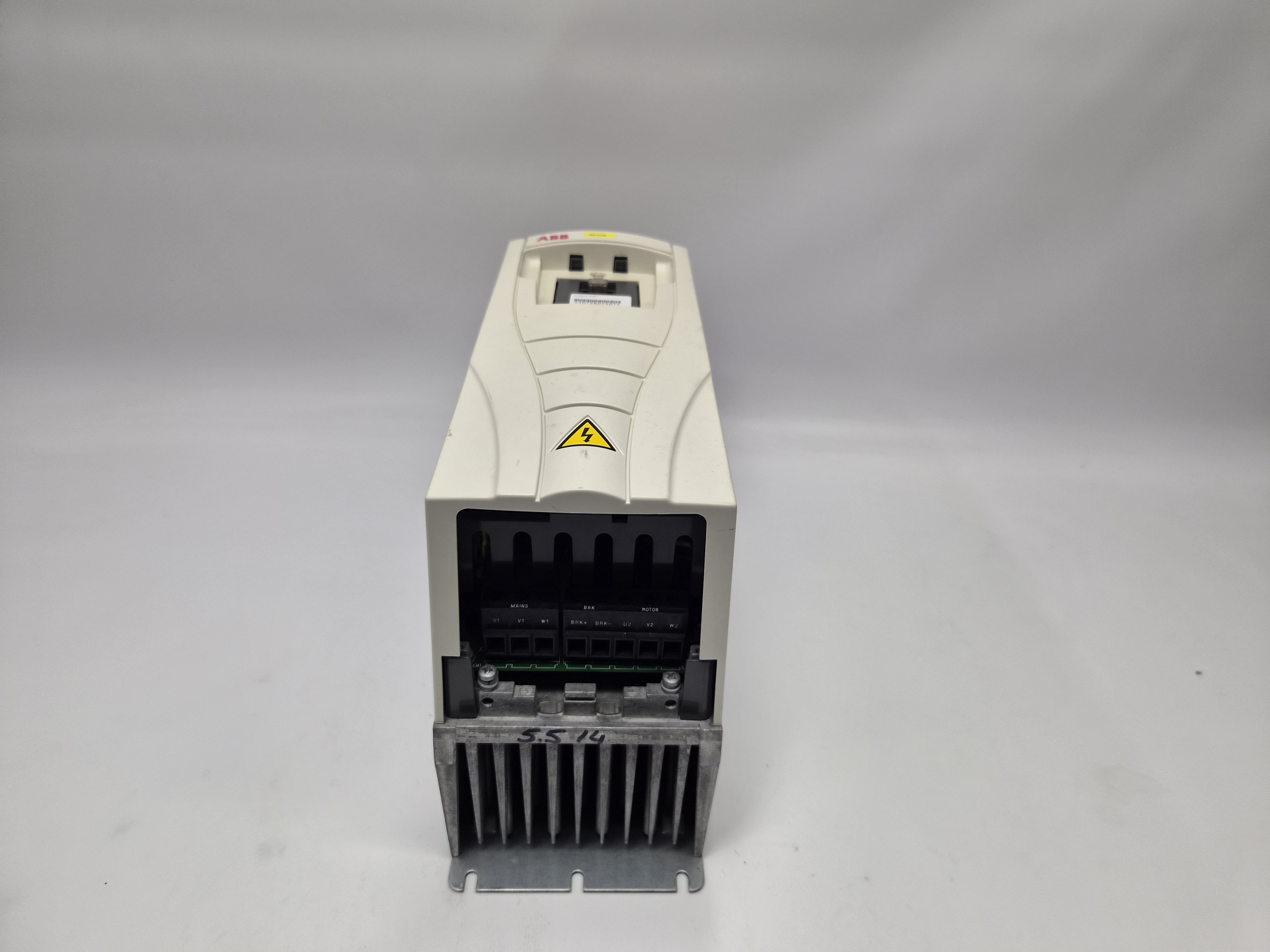

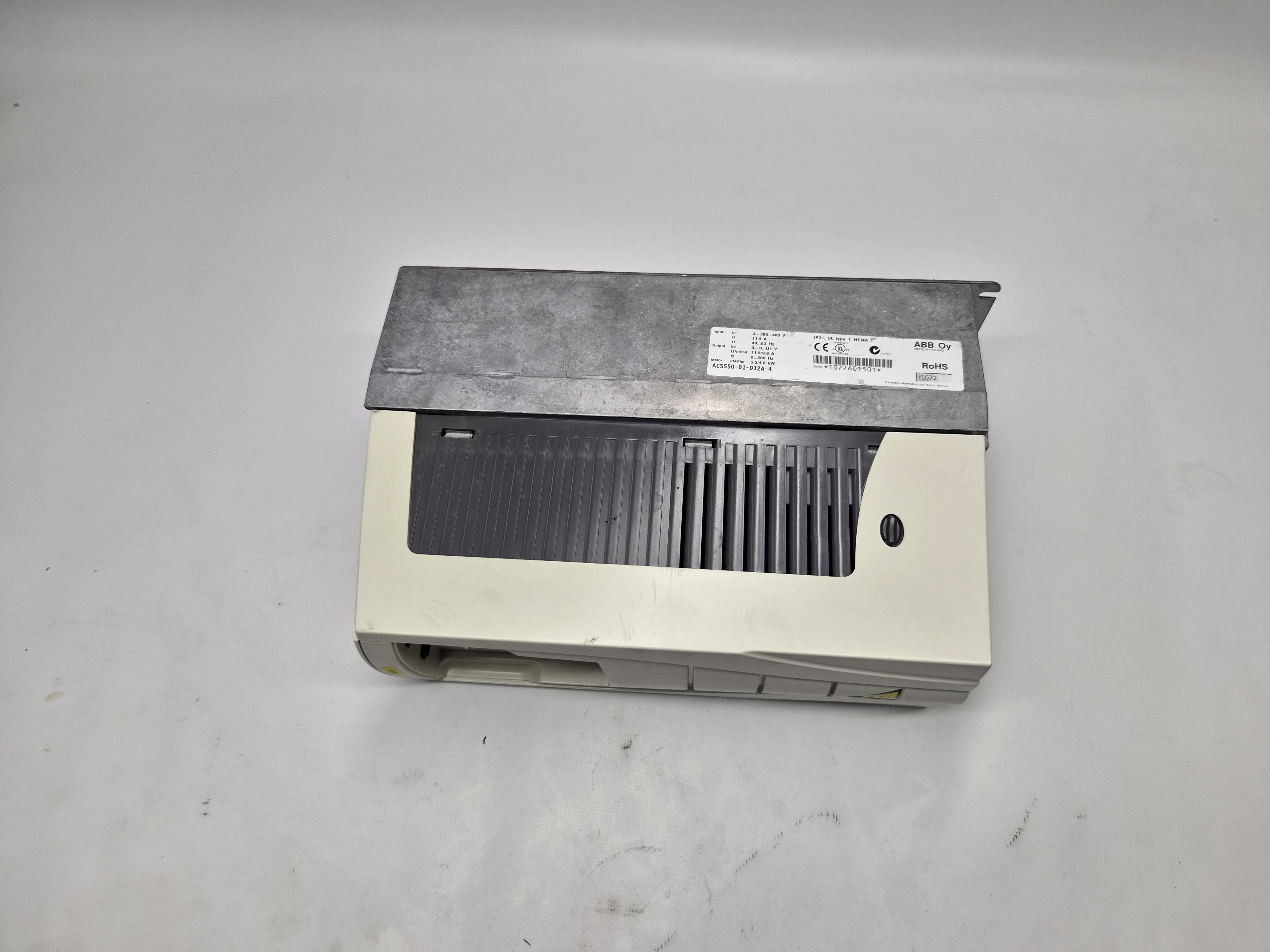

Частотний перетворювач ABB ACS550-01-012A-4 5.5 кВт

ABB ACS550-01-012A-4 — універсальний промисловий частотний перетворювач серії ACS550 для керування трифазними асинхронними двигунами. Конкретний прилад має живлення 3 × 380–480 V AC, номінальний вихідний струм 11.9 A у режимі Normal Duty та 8.8 A у Heavy Duty, потужність двигуна 5.5 кВт / 4.0 кВт відповідно, діапазон вихідної частоти 0–500 Hz і ступінь захисту IP21 / NEMA 1. Офіційний каталог ABB підтверджує для ACS550-01-012A-4 значення 5.5 кВт, 11.9 A, 4 кВт, 8.8 A та корпус R1.

Розшифровка коду ACS550-01-012A-4
Параметр Код Значення
Серія ACS550 ABB General Purpose Drive
Виконання 01 Настінний частотний перетворювач
Номінальний струм 012A 11.9 A у Normal Duty
Клас напруги 4 380–480 V AC, трифазне живлення
Основні характеристики
Параметр Значення
Виробник ABB
Серія / модель ACS550 / ACS550-01-012A-4
Тип Частотний перетворювач для асинхронного двигуна
Вхідне живлення 3 × 380–480 V AC
Частота мережі 48–63 Hz
Вхідний струм 11.9 A
Вихідна напруга 3 × 0…U1
Вихідна частота 0–500 Hz
Номінальний струм Normal Duty 11.9 A
Номінальна потужність Normal Duty 5.5 кВт
Номінальний струм Heavy Duty 8.8 A
Номінальна потужність Heavy Duty 4.0 кВт
Типорозмір корпусу R1
Ступінь захисту IP21 / UL Type 1 / NEMA 1
Методи керування Scalar / Sensorless Vector
Аналогові входи 2
Аналогові виходи 2
Дискретні входи 6
Релейні виходи 3
Вбудований інтерфейс Modbus RTU / RS-485
Вбудований EMC-фільтр Є у стандартному виконанні ACS550-01
Вбудований гальмівний чопер Для корпусу R1 передбачений

Офіційний каталог ACS550 для моделі ACS550-01-012A-4 наводить 5.5 кВт / 11.9 A для Normal Use та 4 кВт / 8.8 A для Heavy Duty.

Опис товару

ABB ACS550-01-012A-4 призначений для плавного запуску, зупинки та регулювання швидкості трифазного асинхронного електродвигуна.

Модель працює від стандартної промислової мережі 380–480 V і в нормальному режимі навантаження розрахована на двигун потужністю 5.5 кВт при вихідному струмі 11.9 A.

Для механізмів із підвищеним пусковим моментом або важчим режимом роботи ABB задає Heavy Duty — 4.0 кВт при 8.8 A. Тому при підборі перетворювача важливо враховувати не тільки потужність двигуна, а й характер навантаження.

ACS550 підтримує як стандартне скалярне керування, так і бездатчикове векторне керування, що дозволяє використовувати його з насосами, вентиляторами, конвеєрами, мішалками та іншими промисловими приводами.

Переваги
Потужність до 5.5 кВт у Normal Duty.
Потужність 4.0 кВт у Heavy Duty.
Номінальний вихідний струм 11.9 A.
Живлення 3 × 380–480 V AC.
Вихідна частота до 500 Hz.
Підтримка бездатчикового векторного керування.
Вбудований PID-регулятор для насосних і вентиляційних систем.
6 дискретних входів.
2 аналогові входи.
2 аналогові виходи.
3 релейні виходи.
Вбудований RS-485 / Modbus RTU.
Плавний запуск і зупинка двигуна.
Зменшення пускових струмів.
Енергозбереження на насосах і вентиляторах.
Компактний корпус R1.
Приклади використання
насоси;
вентилятори;
системи вентиляції та HVAC;
конвеєри;
транспортери;
мішалки;
змішувачі;
компресорні допоміжні механізми;
технологічні установки;
виробничі лінії з двигунами 4–5.5 кВт.
Особливості / додаткові характеристики

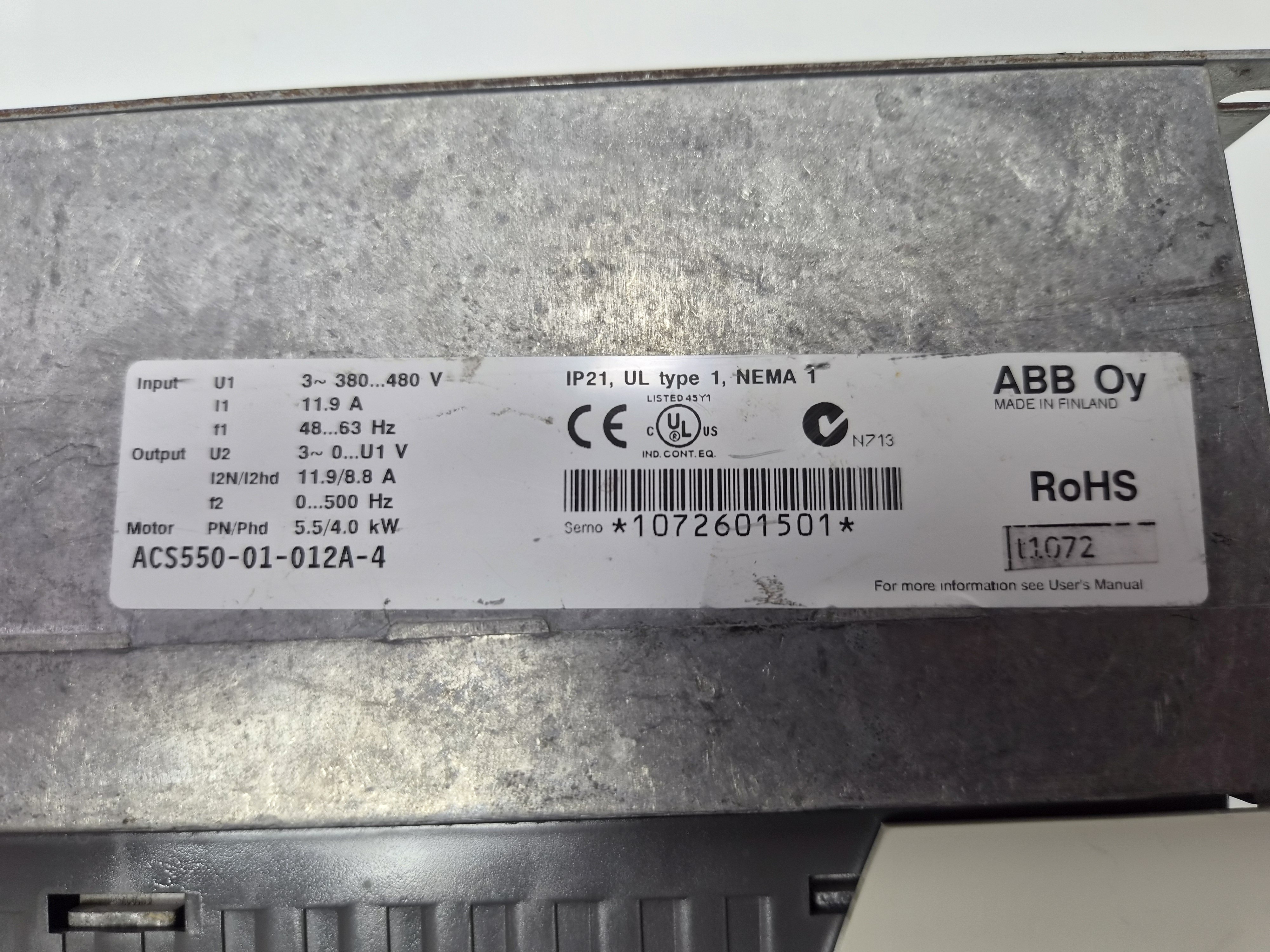

На шильдику конкретного приладу вказано:

Input: 3 × 380–480 V, 11.9 A, 48–63 Hz
Output: 3 × 0…U1 V, 11.9 / 8.8 A, 0–500 Hz
Motor: 5.5 / 4.0 кВт
Protection: IP21 / UL Type 1 / NEMA 1

Подвійне значення потужності 5.5 / 4.0 кВт не означає дві різні версії перетворювача. Це номінали для двох режимів навантаження:

Normal Duty — 5.5 кВт, 11.9 A
Heavy Duty — 4.0 кВт, 8.8 A

Це також підтверджує офіційна таблиця ABB для ACS550-01-012A-4.
