Mach3 не корректно работает

[troll 63]

Пробовал на ноуте с десяткой и ХР-ихой, потом подключал к старому системнику с ХР,  к ноуту подключал без юсб удлинителя.

При фрезеровке может работать нормально, но иногда может развернуть кусок текста или картинки.

Может при фрезеровке загнать фрезу хрен знает куда, но потом, остановив программу и подняв фрезу, вижу что координаты по Z на месте.

Контролер Novusun, файл конфигурации дал производитель станка.

Еще заметил, пока станок прорезал по 0.5 мм материала ( программа написана для резки 3мм пластика за один проход, я просто выше обнолялся) работало нормально, как только обнулился ниже, чтобы прорезать толще - не адекватная глубина, и вместо кружков вырезало две дуги, смещенные друг от друга на примерно 2 мм  по оси X.

Mach3 крякнутый, в других работает.

Спасите, кто может, может кто сталкивался с подобным.

[podsn 5]

USB підлючай обовязково, контроль контактов на шаговые, контроль зажима муфт.   скорость порта проверь. пробуй другой мач

Змінено 23 липня, 2019 користувачем podsn

[troll 63]

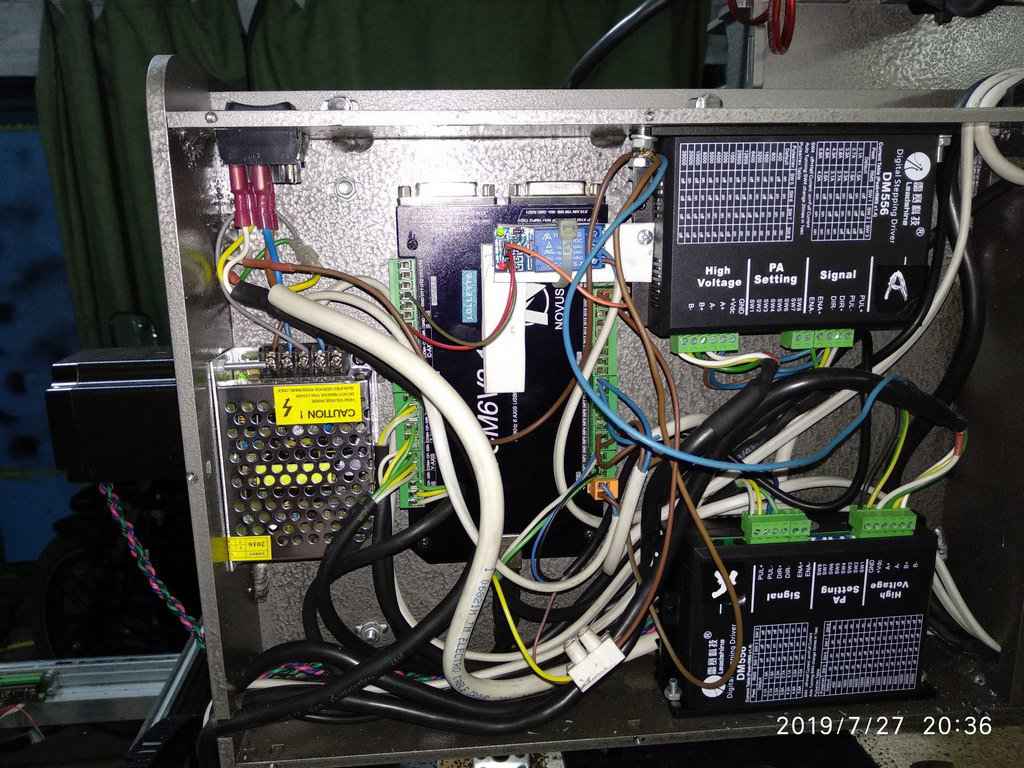

Пробовал питание на NVCM6V2.1 подавать от внешнего бп и аккумулятора, так как там стоит дешевый без фильтра, безрезультатно.

Спаял матерый юсб кабель в хорошем экране - не помогло.

Питание 220 там шло к частотнику, а потом куда то дальше, пере подключил по феншую - нифига.



Но потом одну из причин глюков устранил. Провод юсб шел в одном кабель-канале с силовыми проводами. Я его вывел отдельно - стало лучше. Почти не глючит. Хотя, на днях начал иногда, после того как отпущу кнопку движения - ось продолжала двигаться. Вначале это совпадало с движением по оси зэт вниз, но потом один раз было по зэт вверх и один раз по оси игрек. И еще, когда выключаю сверлилку - слышно звук винды, будто что то воткнули. Когда ноут из сети выдергиваю - глюк есть. Ищезает, когда кабель контроллера выдергиваю с ноута.



Заказал кабель в экране, и дешевый системник. Выведу все кишки кроме частотника в отдельный жестяной корпус, как положено, а то электроника в портале возле частотника и шпинделя - не кошерно.



[troll 63]

Еще, вспомнил. драйвера DM556 вроди оригинал, там разьем есть типа Rj-45. В какой то момент перестала работать ось икс. Оказалось, драйвер БУ, на плате видно следы ремонта. хорошо, что было откуда китайский выдернуть, а то работа бы стала.

[Гаврилів Василь 456]

У мене підвисав масн3 по usb, ніяк не міг вирішити проблему, ні заземленнями, ні екрануваннями. Просто міг підвиснути в час роботи шпинделя, раз на 1 хв., раз на 1 тиждень, випадково і у будь-який момент. Вже навіть перестав довіряти верстату. З вимкненим шпинделем все ок. Вирішив поставивши плату контроллера по ethernet, в моєму випадку ess. Жодних глюків з того часу. А було так як у вас і нічого не помагало, а пробував і інші machи, і перепровіряв дроти, і з тестером до ворожки їздив.

[Blitzen 215]

Тоже столкнулся с такой проблемой, с таким же контроллером на своем первом ЧПУ, после порчи пару дорогих деталей станку перестал доверять вообще, ось могла поехать и не остановится или просто при переходе сместиться как у Вас на пару мм, единственное что помогло это работа с ноута, все стационарные компы, кабеля и ТД давали рано или поздно данный глюк. От версии матча и ее оригинальности не зависит.

Станок так отработал от ноута с год и был продан.

[doska 265]

Лично я лечил так:

- Частотник в отдельный металлический, заземленный ящик.

- Фильтр по входу питания ПЧ и по выходу на шпиндель.

- Ферритовые бочёнки на все сигнальные провода.

- Отдельное заземление корпуса всех ШД и шпинделя.

- Все экраны всех проводов должны быть заземлены только с одной стороны. Нельзя заземлять корпус ШД, шпинделя через экран. Это не все понимают и только усиливают помеху. И экраны должны быть заземлены, иначе может отличная приемная антенна получится.

- Заземление корпуса ПК. Ноуты лучше работают, поскольку все кабеля (шлейфы клавы, монитора и т.д.) внутри корпуса с медным напылением. Это чисто эмперическое наблюдение.

- Замена всех китайских БП на что-то приличное. Лучше транс - там особо шуметь нечему.

- Сигнальные и силовые кабеля встречаться должны только в бухте в магазине.

- Витая пара везде где можно.



Не обязательно все сразу, но основных причины лично у меня было три в порядке важности. Частотник, неправильное заземление экрана, БП.

Помеха может наводиться и извне. Особенно в промзонах и гаражных кооперативах. Сосед через три гаража запускает что-то и приехали. А поскольку запускает не по графику ((существо перемещающееся в основном ползком и скидывающее кожный покров)) возникает впечатление что станок глючит когда хочет. Тут только вдумчивое заземление и экранирование. Потому хорошие платы типа SmoothStepper, PMDX, MESA нередко решали проблему - там помехоподавление в какой-то мере встроено.



@troll Я бы для начала сделал следующее:

- Убрал реле с контроллера.

- Одел ферриты на сигнальные кабеля. USB в том числе, даже если он там уже есть. С обеих сторон, как можно ближе к точкам подключения.

- На фото не видно, но пропаяйте/обожвите все концы, если там голый провод.

- Точку заземления отнес подальше от всего.

- Проверил заземление, чтобы топология была исключительно звезда.



[doska 265]

Вот канал на YouTube, там мужик внятно и много рассказывет на тему помех и заземления в ЧПУ станках.

Змінено 13 лютого, 2020 користувачем doska

[alex77 34]

Контролер Novusun, смустеппер и т.п. из USB должны иметь проблемы, особенно если во время работы пытаться еще что-либо делать на компе или если в настройках винды явно не запрещено любое энергосбережение и любой сон. Мач не может работать от винды 64 бит, максимум что проверено мной длительно это семерка 32 бит сутками, но я всегда работаю только через ЛПТ и никаких проблем. Никаких суперзаземлений и т.п. для настольного игрушечного станка не надо просто адекватная сборка.

90% проблем - притянутое за уши USB туда куда ему не место. В данном случае возможно частотник "удачно" перекручен с логикой вот и глючит.

[Гаврилів Василь 456]

, alex77 написав:

Мач не может работать от винды 64 бит

У мене працює. Mach3-4 працюють на 64bit взагалі без проблем.

, alex77 написав:

90% проблем - притянутое за уши USB туда куда ему не место.

То точно!

2 години назад, doska написав:

там помехоподавление в какой-то мере встроено

В тих платах найчастіше вихід Ethernet. Warp9 самі навіть застерігають проти USB і рекомендують ESS.

[doska 265]

42 минуты назад, Гаврилів Василь сказал:

В тих платах найчастіше вихід Ethernet

Ну не выход, а вход. Что бесспорно замечательно, и точно лучше USB.



Я согласен с @alex77 - чем USB, так пусть лучше LPT будет.

Змінено 13 лютого, 2020 користувачем doska

[Гаврилів Василь 456]

, doska написав:

Ну не выход, а вход.

Той вхід там і вихід:). Це протокол, як і Універсальний Серійний Автобус.

[alex77 34]

Цитата

Mach3-4 працюють на 64bit взагалі без проблем.

Как-то продвинутые програмеры попросили найти по чему глючит мач, выяснилось что они влупили на комп (работа через ЛПТ) семерку 64 бит. Уже не помню какие проблемы это вызвало, вроде драйвер не корректно работал, но я ткнул их носом что на сайте мача было в явную указано что не для 64 бит системы. Поставили 32 бит и все чтало работать сутками. Я и степпер от виндового планшета запускал по USB  под виндой 8.1 и работало, но я всегда говорю про те варианты на которых работает годами. И даже 16к20 чпу с мотором 10 КВт и частотником точит.

[Ganch_er 211]

У меня в цеху 5 станков и людям подключил еще с десяток.

Есть определенные требования к мачу, если их все выполнить! работает годами ! ни единой проблемы!

[troll 63]

Так и что за требования?



[troll 63]

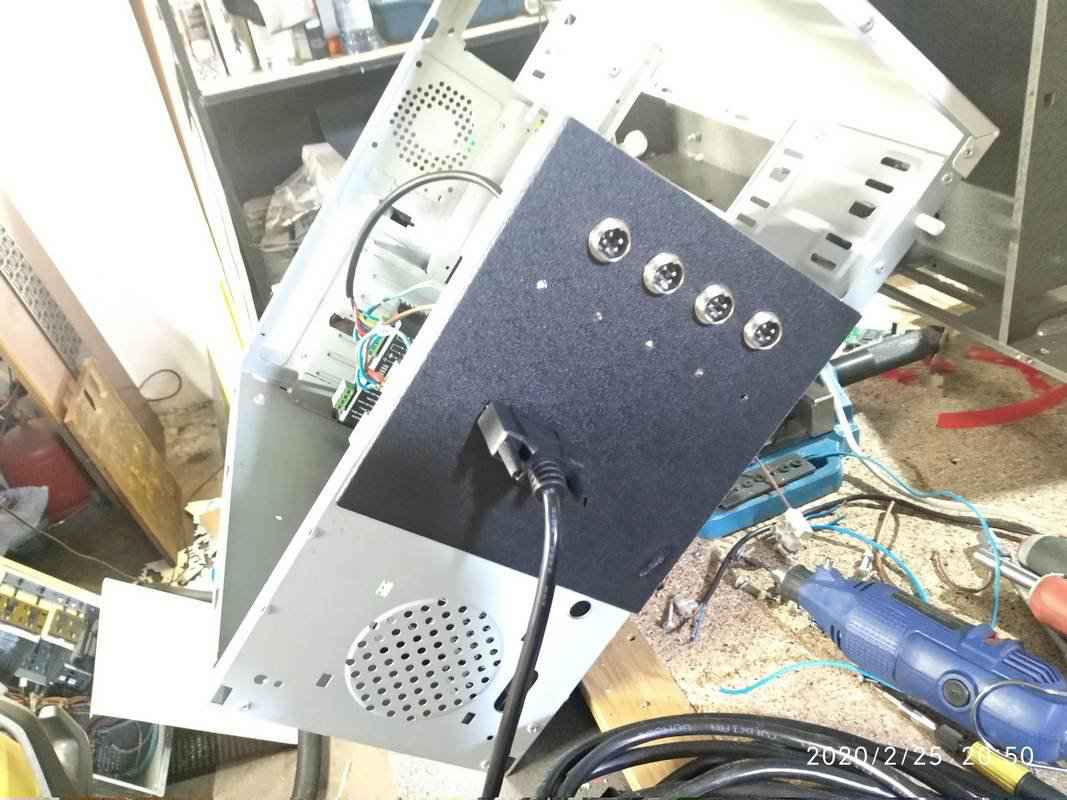

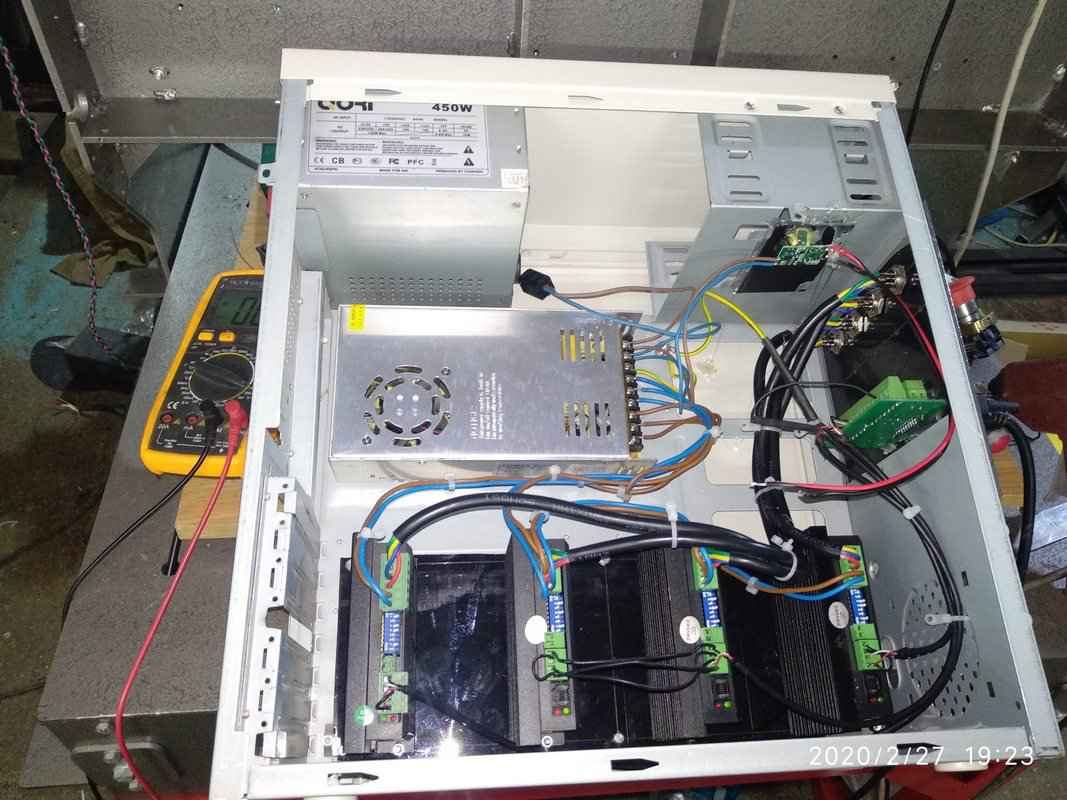

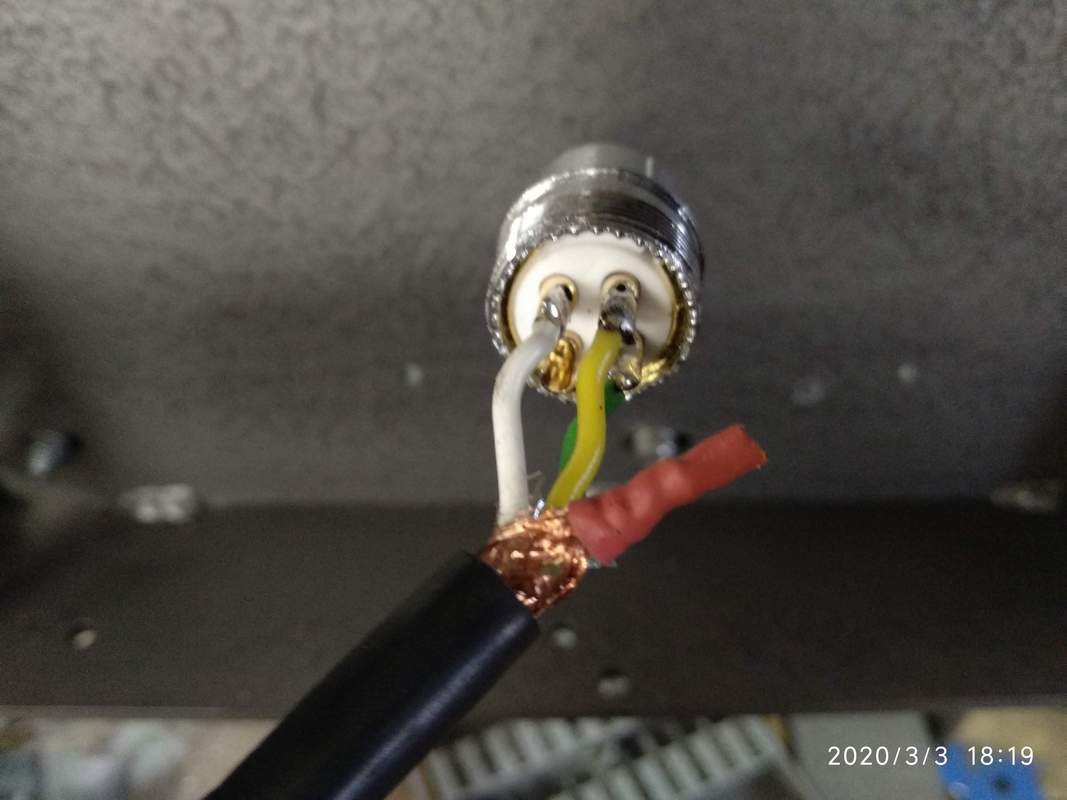

Вытащил все кишки, поместил все в отдельный корпус. мач3 заменил на NCstudio. Три месяца полет нормальный. В процессе разборки обнаружил, что нулевой провод был припаян холодной пайкой (не путать с холодной сваркой :-)  ), а экран был подключен на шпиндель, а в раене входа 220 заглушен термоусадкой.

[Бывалый 54]

Доброго времени. В мач3 есть кнопка FeedHold. При её нажатии станок спустя пару десятков шагов приостанавливает движение. Как можно настроить программу, чтобы остановка была как можно быстрой?

[WareEDM 77]

22 години тому, Бывалый написав:

При её нажатии станок спустя пару десятков шагов приостанавливает движение

Мач правильно делает - вызвана приостановка программ без потери траектории. При аварийном стоп остановит мгновенно, но при этом моторы потеряют шаги и продолжение программы без потери траектории не возможно.

Ускорить - задать в степ/дир максимальные ускорения и заплатить за это пропуском шагов и ускоренным износом механики.

Если это для черепашьих скоростей эрозии, так задать на драйверах дикое дробление, в маче урезать скорость до недостижимых ждя эрозии 10мм/мин установить резкое ускорение и все будет работать как желается. Из-за низкой скорости в эрозионных станках и шаг механики = 1 микрон импульсы можно подавать и выключать вообще без кривой разгона....

[Бывалый 54]

1 година тому, WareEDM написав:

Мач правильно делает - вызвана приостановка программ без потери траектории.

Может и правильно, но на малых скоростях мог бы паузиться и быстрей.



1 година тому, WareEDM написав:

Ускорить - задать в степ/дир максимальные ускорения и заплатить за это пропуском шагов и ускоренным износом механики.

Ну в АВТОКУТе мы же за это не платим.

Змінено 26 серпня, 2022 користувачем Бывалый

[newengine 343]

Жмите на Е-стоп и станок остановится мгновенно

[Бывалый 54]

9 годин тому, newengine написав:

Жмите на Е-стоп

После этого жать на REVERSE RUN  безполезно.

[WareEDM 77]

, Бывалый написав:

REVERSE RUN

только в нескольких версиях мач эта кнопка работает корректно и мач не теряет траекторию! Мач не рассчитан на постоянную остановку и реверс, кроме того сигнал об остановке и реверсе займет достаточно времени чтобы отгорела проволока. Иначе говоря генератор должен быть выключен мгновенно компаратором (за 0,5-1Us), а уже если это реализовано тогда все равно сколько проедет станок по команде стоп, проволока это не заметит.



13 години тому, Бывалый написав:

АВТОКУТе

Это спец программа для эрозии там траектория в памяти массив точек траектории в микронах, по этому массиву можно ездить хоть весь день туда-обратно. Мало того режим переездов там с плавным разгоном-остановом, а режим резки и регулирования (только до 500 единиц) и там нет и не может быть плавных участков!

Решение в явном виде уже написал:

для черепашьих скоростей эрозии,  задать на драйверах дикое дробление, в маче урезать скорость до недостижимых для эрозии 10мм/мин установить резкое ускорение и все будет работать как желается.

[Бывалый 54]

, WareEDM написав:

только в нескольких версиях мач эта кнопка работает корректно

Ну так ею и пользоваться, что я и делаю. Мне очень часто приходится реверсировать движение.

, WareEDM написав:

Иначе говоря генератор должен быть выключен мгновенно

На ДК при кз проволока не отгорает, по крайней мере мгновенно.
