#211821 Posted (edited)

Привет. Появилась навязчивая идея сделать себе устройство для прожигания отверстий в закаленных сталях. В хоббийных целях. точность +-0.05 меня устроить.

Облазив интернет, нашел пару статей видео, фото, и даже схем.  Разные конструкции дают разный результат. В электронике я не очень, чтобы объективно оценить какую схему выбрать.



Поэтому обращаюсь к вам. Возможно кто-то владеет такой самопальной установкой. Или возможно кто-то с электронщиков может подсказать как сделать правильно. Возможно в нынешних реалиях стоит смотреть в сторону микроконтроллеров?



И так что бы я хотел получить от установки. Возможность работать  квадратным электродом  от 2 * 2 до 10 *10 мм. С возможностью регулировки

параметров силы тока, для   получение качественного результата(на сколько это возможно в домашних условиях).  Глубина максимум мм 60 а скорей всего до 30. и чтобы время работы было в пределах пару часов.



Если у вас есть опыт прошу посоветовать   какую схему использовать и что мне нужно для постройки такого аппарата.

Также готов купить отдельные комплектующие  например,  Стойку, механизм линейного перемещение электрода. И другие детали. Так как на данный момент у меня ничего нет кроме желания иметь такой аппарат.



Вот  пару примеров  с сети . от простого до сложного. Возможно вы посоветуете что-то совершенно другое.

















Edited by torri
0

Share this post


Link to post
Share on other sites

#211824 Posted (edited)

Я бы спросил у @Александр Герасимов

Edited by Alexandr0787
0

Share this post


Link to post
Share on other sites

делал из втягивающего стартера...

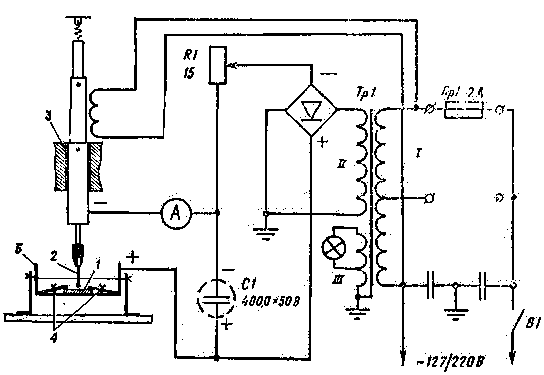

схема на кондерах...

автор тут  - на форуме...
работало ,но  на станке поуверенней (имеется в виду ээрозионный станок)

0

Share this post


Link to post
Share on other sites
, nkp написав:

автор тут  - на форуме...

Приставка до НС-12, виколупувати зламані мітчики-свердла, прошивати гартовану сталь.


нынешняя схема..jpg




0

Share this post


Link to post
Share on other sites

#211830 Posted (edited)

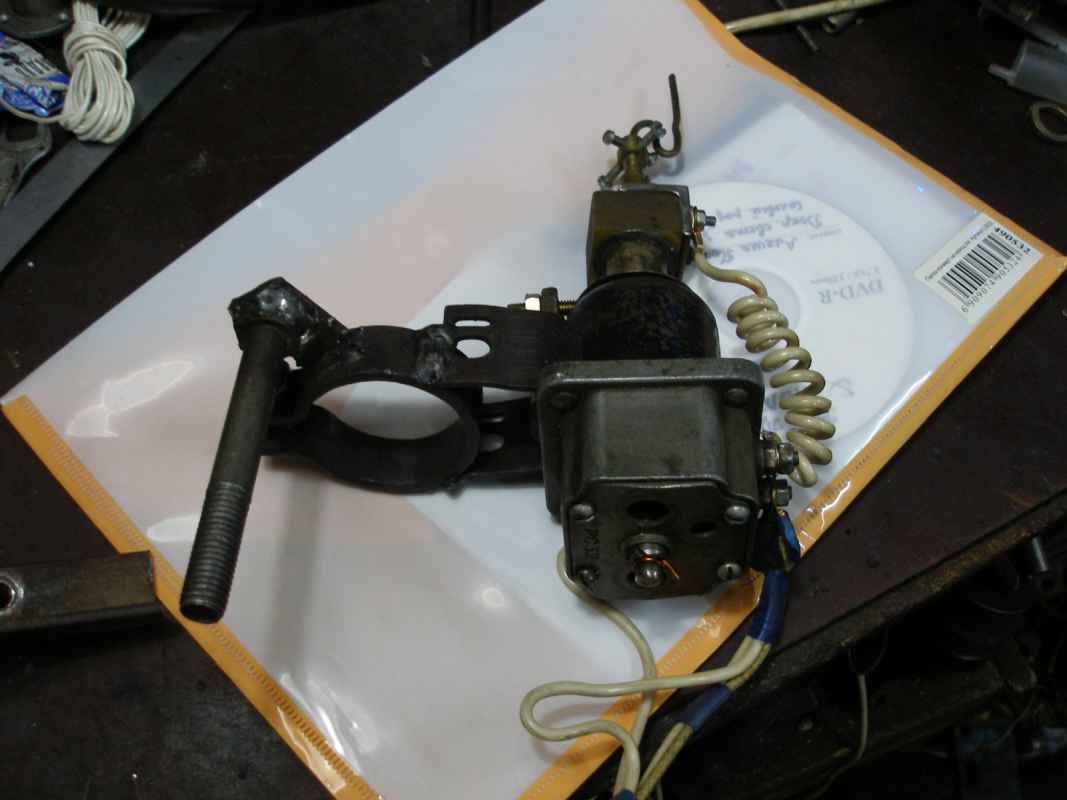

Відкопав свої архіви. Втягуюче переробляється- додається направляюча втулка,і до якоря кріпиться направляючий стрижень, і те і друге з  клапанного механізму двигуна. Обидві обмотки електромагніту виводяться окремо.

Дуже рекомендую книжку ""Справочное пособие по єлектротехнологии""Е.М. Левинсон.В.С.Лев.















Edited by Куляста Блискавка
доповнення
2

Share this post


Link to post
Share on other sites
13 минуты назад, Куляста Блискавка сказал:

Справочное пособие по єлектротехнологии""Е.М. Левинсон.В.С.Лев.

Скачал, посмотрю. Спасибо За фото

0

Share this post


Link to post
Share on other sites

Куляста Блискавка , спасибо,у меня вышло повторить,но потом приделал горизонтальный "буравчик " на проволочный ЭЭ станок и приспособа утратила свою актуальность)

0

Share this post


Link to post
Share on other sites
