Попытка сделать плоскошлифовальный.

[aegis 1 266]

8 часов назад, ОЛЕКСА сказал:

Я також збираю комплектуючі на малий плоскошліф. Буде на рельсових направляючих 25мм, але замість камня планую використати ленту 1200мм, по принципу гріндера.

25мм то дуже багато як на мене

[ОЛЕКСА 102]

1 час назад, aegis сказал:

25мм то дуже багато як на мене

Такі взяв,  дуже лагідне б.у., по гарній антикризовій ціні.

[aegis 1 266]

7 часов назад, ОЛЕКСА сказал:

Такі взяв,  дуже лагідне б.у., по гарній антикризовій ціні.

якщо так то норм.

[Кудибин 56]

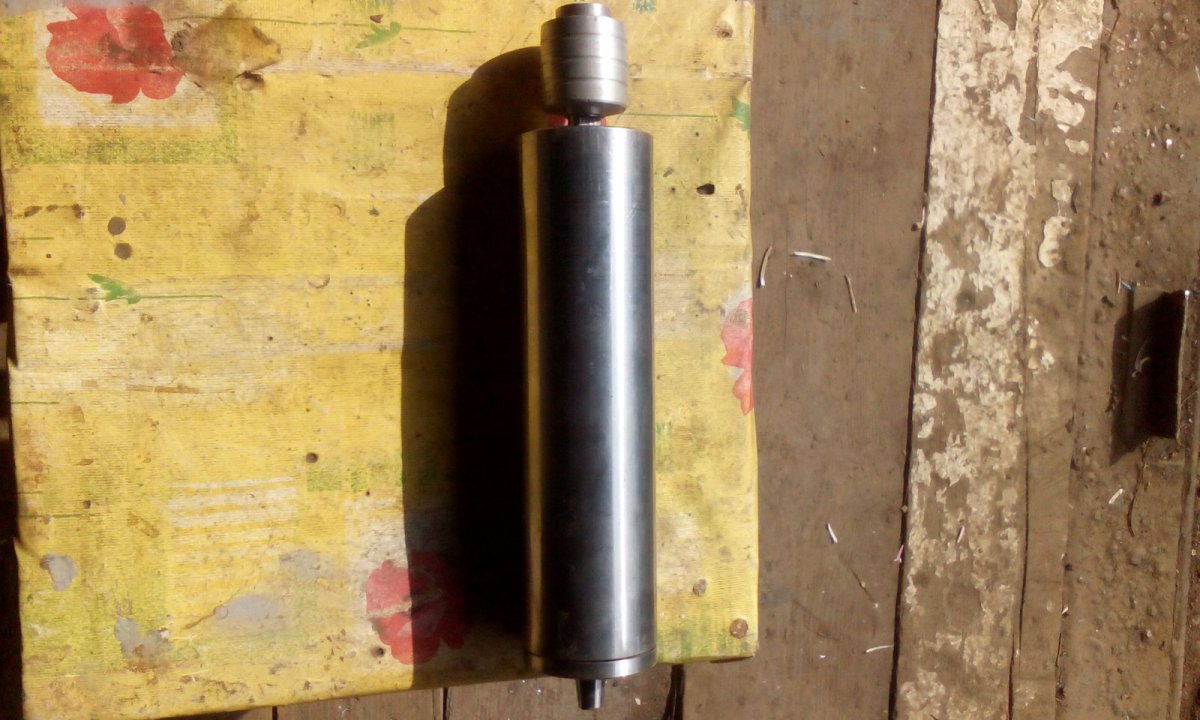

Для дальнейшей работы нужны советы знающих людей.Первый вопрос-подьем и опускание двигателя и фортуны буду делать на чертырех стойках,теперь сам вопрос 30 мм диаметр валов хватит или надо больше?  Второй вопрос-передача с двигателя на фортуну будет через плоский ремень,на фортуне есть шкив(на фото) а какого диаметра надо шкив на двигатель и как лутше сделать.На етом пока всё.

[ОЛЕКСА 102]

Під плоский ремінь треба шків бочкою робити.

[Кудибин 56]

Ето понятно ,вопрос какого диаметра надо(очень не хочится потом переделывать)

[strit 158]

На кругах пишется скорость с какой его можно крутить, исходя из этого и считать.

[Наливайко 523]

2 години назад, Кудибин написав:

Для дальнейшей работы нужны советы знающих людей.Первый вопрос-подьем и опускание двигателя и фортуны буду делать на чертырех стойках,теперь сам вопрос 30 мм диаметр валов хватит или надо больше?......

Вали ще не куплені? Я б так категорично не робив, бо 4 вали будуть легесенько скручуватись навколо центральної осі, вся бабка (камінь, фортуна, двигун, і все їх зв'язуюче) буде теліпатись. Направляючим потрібен хоч трохи жорсткий хребет, хоча б крупна квадратна труба.

[Кудибин 56]

Принцып на чотыри валы такой как на фото

[Наливайко 523]

12 години назад, Кудибин написав:

Принцып на чотыри валы такой как на фото

Це зрозуміло. Так навіть багатотонні преси будують. Хоча якщо подумати, то ці дригання навколо вертикальної осі, що проходить між валами-колонами (якраз по осі підйомного гвинта) в такому станку не сильно завадять. Але ця конструкція дуже вибаглива до точності обробки. Потрібно, щоб отвори із втулками на рухомій площадці і вали були ідеально паралельні, ще й співвісні. Інакше або люфт, або закусує і швидко зношується, а потім люфт. А по справі не знаю, вали потрібні якомога грубші

[ЛЕЛИК 46]

19 часов назад, Кудибин сказал:

 Второй вопрос-передача с двигателя на фортуну будет через плоский ремень,на фортуне есть шкив(на фото) а какого диаметра надо шкив на двигатель и как лутше сделать.На етом пока всё.



Змінено 17 березня, 2020 користувачем ЛЕЛИК
отпадает интернет

[ЛЕЛИК 46]

Диаметр шкива двигателя зависит от его номинальных оборотов, Если вы хотите иметь на фортуне такое же число оборотов как и на валу двигателя- то диаметр шкива равен диаметру на фортуне, Если, например хотите увеличить в два раза , то и диаметр шкива двигателя должен быть в два раза больше диаметра шкива фортуны. При увеличении диаметра шкива двигателя -- мощность на фортуне пропорционально падает, Поэтому брать двигатель меньше 1500 об,мин, не рационально,

Змінено 17 березня, 2020 користувачем ЛЕЛИК

[Кудибин 56]

Двигатель будет 0,75 квт 3000 об/мин

[ЛЕЛИК 46]

Для большинства кругов до диаметра 150 достаточно 3000, для 125 и ниже - можно и 6000, многое зависит от самих кругов, обрабатываемых материалов, режимов обработки и т,д, и т,п. Так что можете спокойно делать передаточное 1:1 В 90 процентах работ будет достаточно оборотов в 3000, и мощность на шпинделе не потеряете. Частотник окончательно решит все Ваши "проблемы" (в будущем) с оборотами.

Змінено 17 березня, 2020 користувачем ЛЕЛИК

[Grinder 49]

1 година назад, ЛЕЛИК написав:

будет достаточно оборотов в 3000, и мощность на шпинделе не потеряете

Невеличке зауваження - потужність не гроші, її не можна втратити (з урахуванням ККД). Мабуть Ви маєте на увазі, що на редукторі, при збільшенні обертів, падає крутний момент, при зменшенні обертів, відповідно крутний момент зростає. Потужність, при цьому, залишається сталою. Але це так, лірика.

, Кудибин написав:

вопрос какого диаметра надо(очень не хочится потом переделывать)

Почати потрібно з того, круги яких діаметрів маєте використовувати. Якщо не помиляюся, то для Вашої фортуни маклимальний - 150мм.

Друге, потрібно визначитись з матеріалами, які плануєте шліфувати. Більшість сталей вимагають/допускають лінійну швидкість абразиву близько 30м/с.

А от алюмінієві деталі при таких швидкостях шліфувати майже неможливо (можливо, але вилізе маса нюансів). Табличку рекомендованих лінійних швидкостей абразиву у відношенні до матеріалу можна запитати у дядька Гугля.

Виходячи із цього і потрібно розраховувати передаточне відношення вашого редуктора.

Змінено 17 березня, 2020 користувачем Grinder

[bioname 713]

розуміння потрібної потужністі (в кВт) "вилазить" коли з'являється розуміння скільки ширини має бути пошліфовано за прохід.
З власного досвіду, та дуже приблизно - 1кВт на 10мм ширини круга, якщо швидкість різання приблизно 30м/с


В 16.03.2020 в 22:25, Кудибин сказал:

Принцып на чотыри валы такой как на фото



а яка редукція на штурвалі? зразу міркуйте як подавати на сотку/пів-сотки

[aegis 1 266]

26 минут назад, bioname сказал:

зразу міркуйте як подавати на сотку/пів-сотки

сотка реально то дочить грубо. менше ніж 2 мікрони навряд ваш верстат через люфти братиме

[Кудибин 56]

Подьем и опускание буду делать на таком винте как на фото.Буду покупать винт с гайкой и лимбом.

[bioname 713]

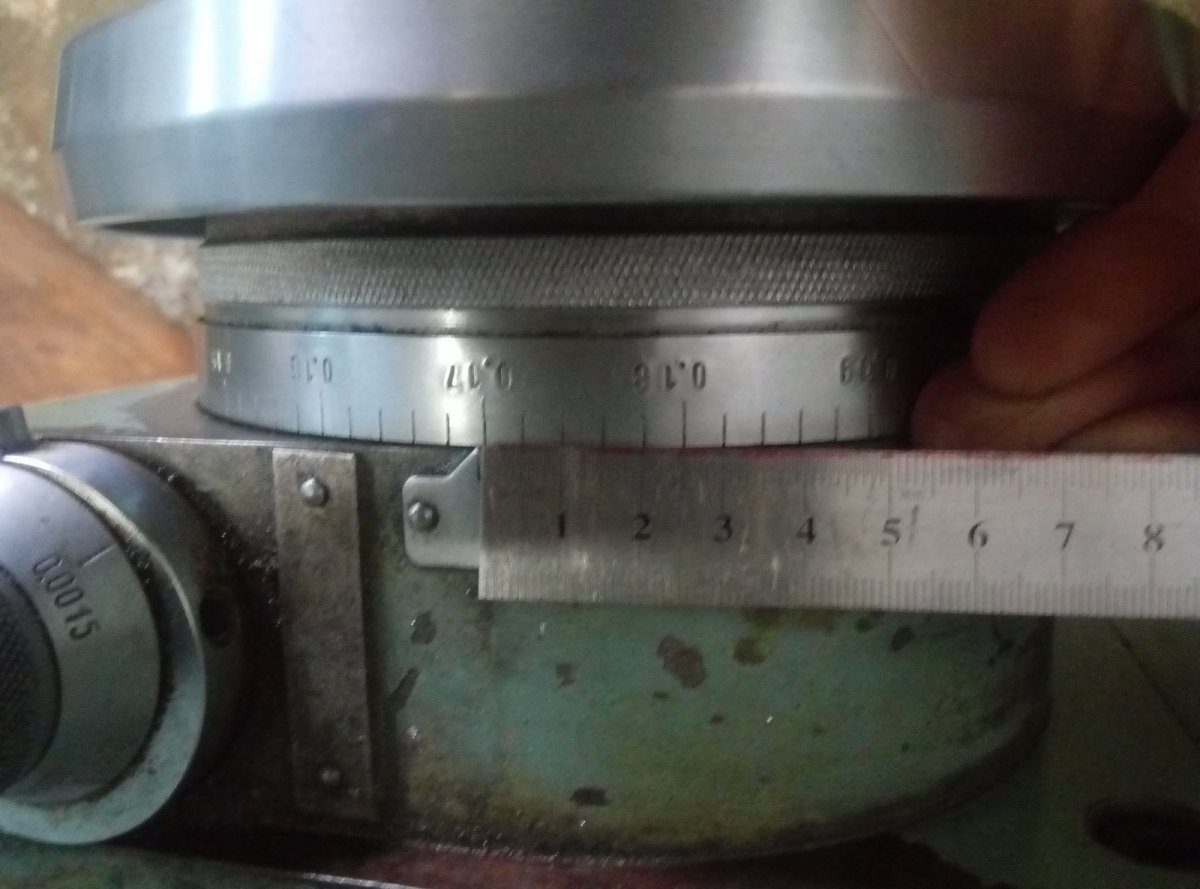

без редуктора то дійсно зовсім не те, зараз покажу лімб плоскошіфа, для прикладу

[aegis 1 266]

35 минут назад, Кудибин сказал:

Подьем и опускание буду делать на таком винте как на фото.Буду покупать винт с гайкой и лимбом.



5 соток?

[bioname 713]

Диаметр штурвала  майже 200мм

[aegis 1 266]

у мене теж великий штурвал. десь 150мм, редукція майже 1 до одного, крок 4мм десь на гвинті. поділка 1 сотка, але реально на третю частину поділки подати можна. на четверту частину - нереально (якщо стабільно). треба або ставити мікроредуктор або забити на все і працювати як є.

[Кудибин 56]

Я так понял вращение винта надо делать через редуктор,если я не правильно понял подскажите пожалуйста?

[aegis 1 266]

@Кудибин так. інакше роздільної здатності не вистачає. орієнтуйтеся, що більше ніж сотку за раз ви не знімете по сталі. тупо не витягне верстат. а якщо у вас лімб+груба ручка, то ви замість сотки зніматимете 3-5... у вас верстат колом стане або щось кудись полетить

[Кудибин 56]

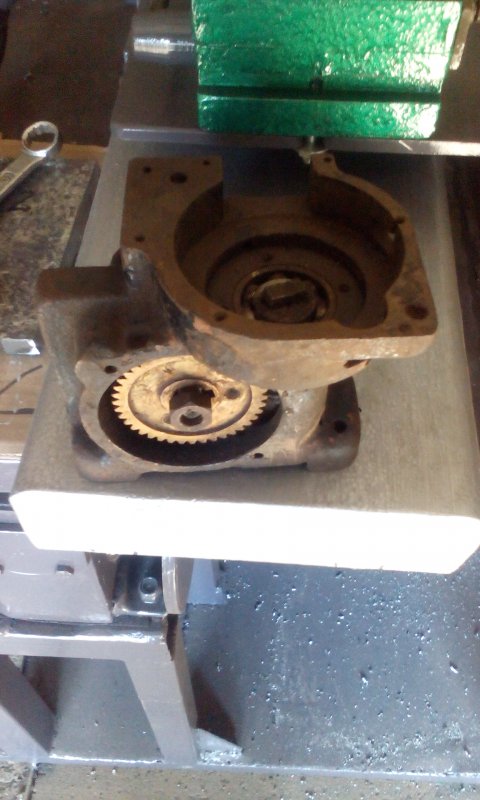

Эсть возможность приобрести такой редуктор,подойдет такой редуктор,чтоб вращение винта сделать через етот редуктор.Соотношение в редукторе один до сорока.
