Shengur

От маленького до .... совершенству нет предела

133 сообщения в этой теме


Рабочая часть обувно-ремонтного станка. Изготавливался строго по указаниям заказчика, хотя даже для меня второе колесико является спорным моментом. Лента размером 1219*76.2 (3*48”), мотор 1л.с. / 1725 об. (NEMA). Вал поверхностно закален, все конуса и посадки - шлифованные. Изготовил дополнительные оправки с конусной посадкой под крепления рабочего инструмента. Если не ошибаюсь, конус J6. Материал станка - термообработанный дюралюминий. В патрон предполагается устанавливать борфрезы, шарожки, оправки с липучкой под нождачкой и пр. Второй конец вала предполагает установку конусных оправок под полировальный инструмент. На обоих концах вала конуса одинаковые.

3

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Александр, а где такие колеса берете и какая их цена?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Колесо под лентой - изготавливал сам.

Колесо справа - осталось со старых запасов трёхлетней давности,

наконец-то нашлось ему применение.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, Shengur сказал:

Колесо справа - осталось со старых запасов трёхлетней давности,

наконец-то нашлось ему применение

В конечном итоге, это готовое колесо от чего то, или все же у Вас есть форма для подобного обрезинивания?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 03.12.2018 в 10:31, Владимир 68 сказал:

от чего то

От станка Knecht S20, получилось когда-то купить по случаю.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#154996 Опубликовано: (изменено)

Очередная модернизация самого маленького станка "2х48 под ленты 1200х50мм.

Увеличен сечением ригель, увеличена мощность мотора до 1,5 кВт, увеличено переднее рабочее пространство,

убрана возможность использовать ленты длиной 1000х50мм.

Так же изменена форма моторной плиты, для установки станка на поворотное основание, даже после нескольких лет

эксплуатации в обычном виде (после установки на поворотное основание понадобится переделать соответствующим образом и стол)

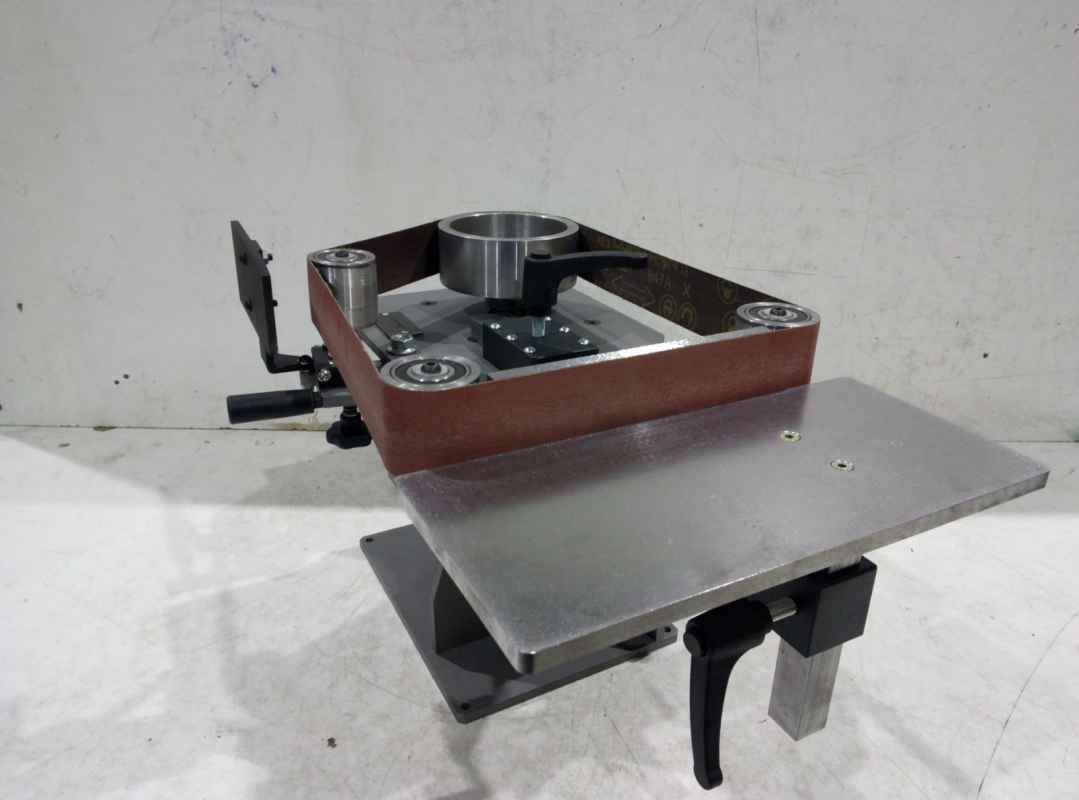

Сразу в поворотном виде и соответствующим столом выглядит так


Как и любой другой станок комплектуется доп. оснасткой


Частотник, контактное колесо, контуровочные валики и функция быстрой заточки ножей и пр.


Угол изменяется за счёт подъёма/опускания Т-стола.

Отдельно фото с контуровщиком




Аналогичный (до последнего винтика) станок, но с другой поверхностной обработкой






Изменено пользователем Shengur
6

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#155203 Опубликовано: (изменено)

@Shengur Все железо висит на фланце мотора,который в свою очередь крепится к поворотному основанию  в двух точках.

На предпоследнем фото  видна довольно большая консоль -.как работает в таком виде? Вибраций нет?

Изменено пользователем Cracker
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Эту конструкцию поворота придумал не я, она используется довольно часто, я лишь по просьбе человека установил ранее изготовленный станок на такое основание. По скольку станок довольно маленький - то что-то более мощное на поворот придумать довольно трудно или не целесобразно. Основание с вертикальной стойкой дополнительно расшито откосной пластиной - жесткость достаточная, на вибрацию, обычно, влияют несколько другие факторы.



1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
