Саморобний зарядний пристрій для АКБ

[Reiter 574]

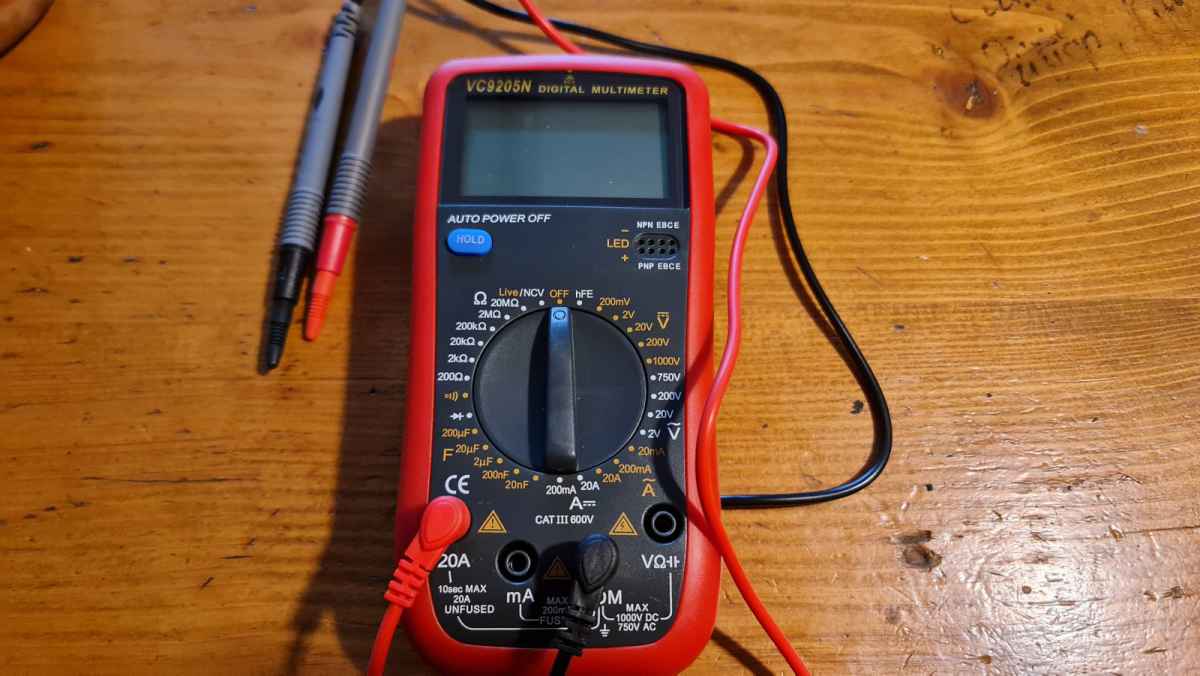

Взяв такий. Кращий з того, що було в магазині

[softm 2 590]

Этот чуть-чуть лучше.



[Stebium1 3 791]

, Reiter написав:

А потім різниця десь на 1 А

Греется шунт при большом токе и увеличивает своё сопротивление, начинает врать

[Reiter 574]

, softm написав:

Этот чуть-чуть лучше.



І цінник трохи інший. Колись візьму собі файного мультиметра з алішки. Але то буде потім.



, Stebium1 написав:

Греется шунт при большом токе и увеличивает своё сопротивление, начинает врать

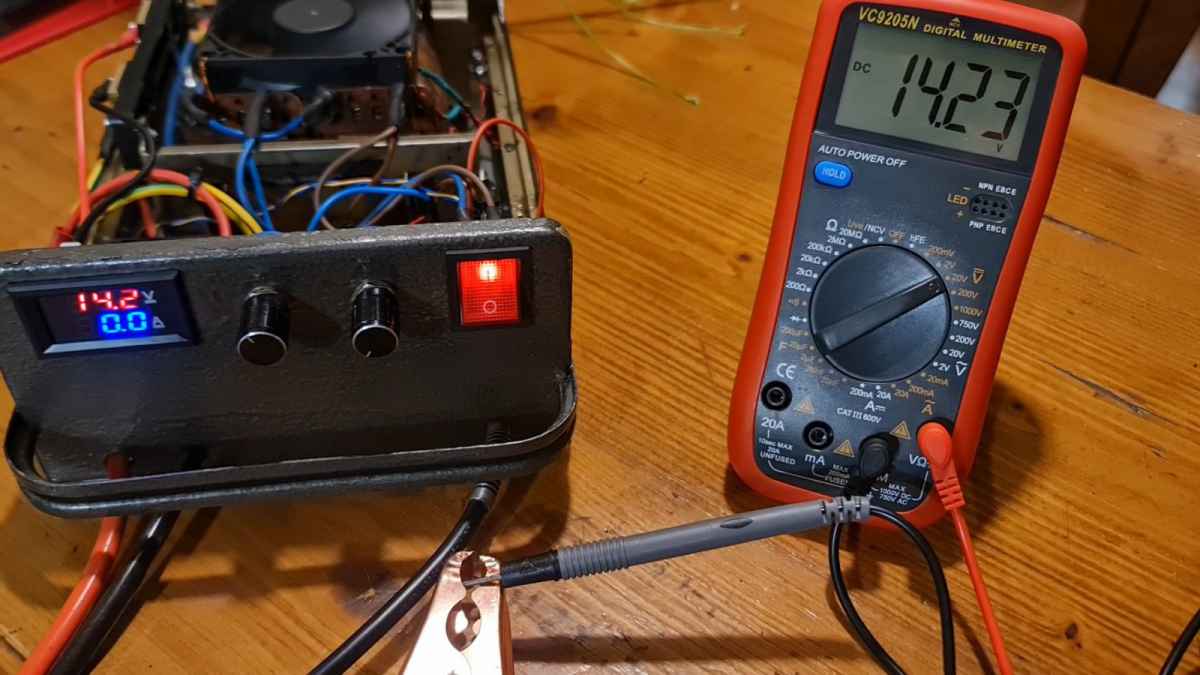

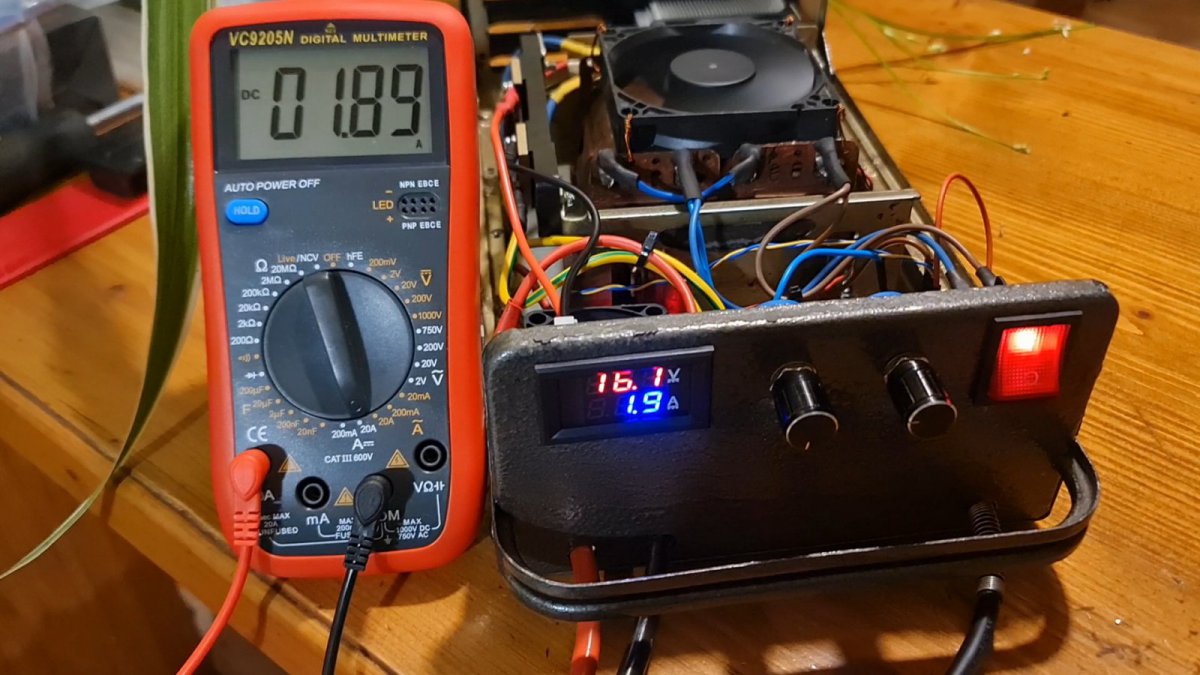

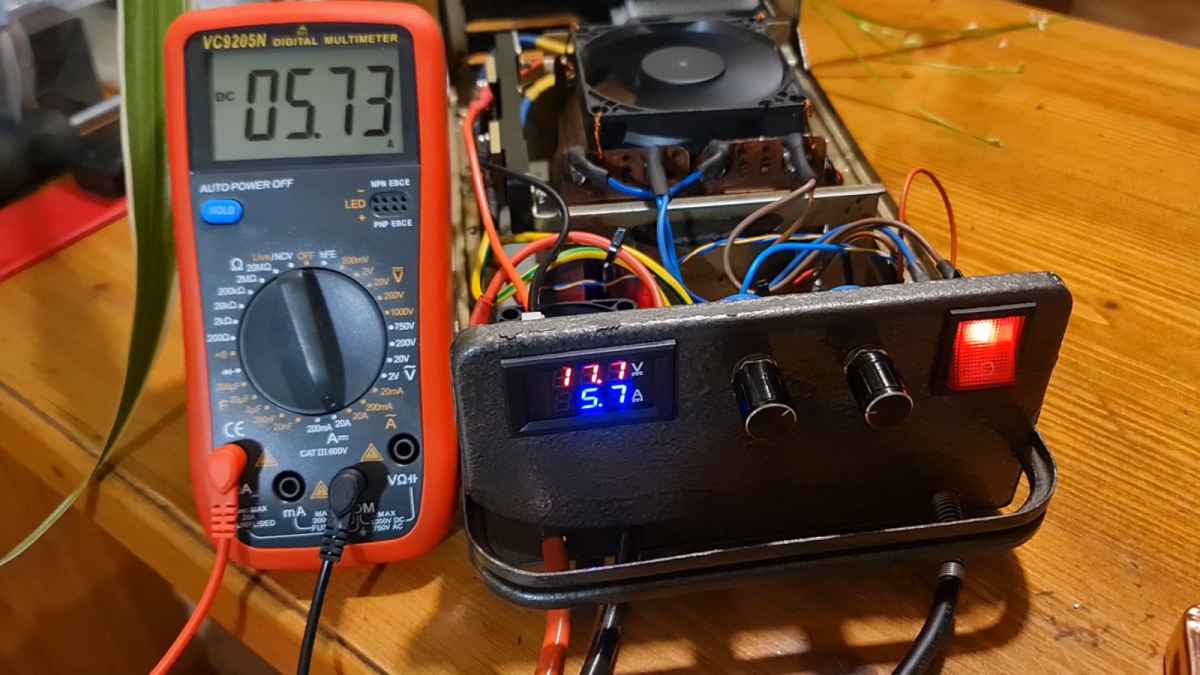

Можливо, але вдалося побороти. Як виявилось все дуже просто. Не треба було підключати маленький мінусовий дріт живлення вольтамперметра. Від'єднав і все стало добре. Навіть став реагувати на калібровку. Відрегулював доволі точно.

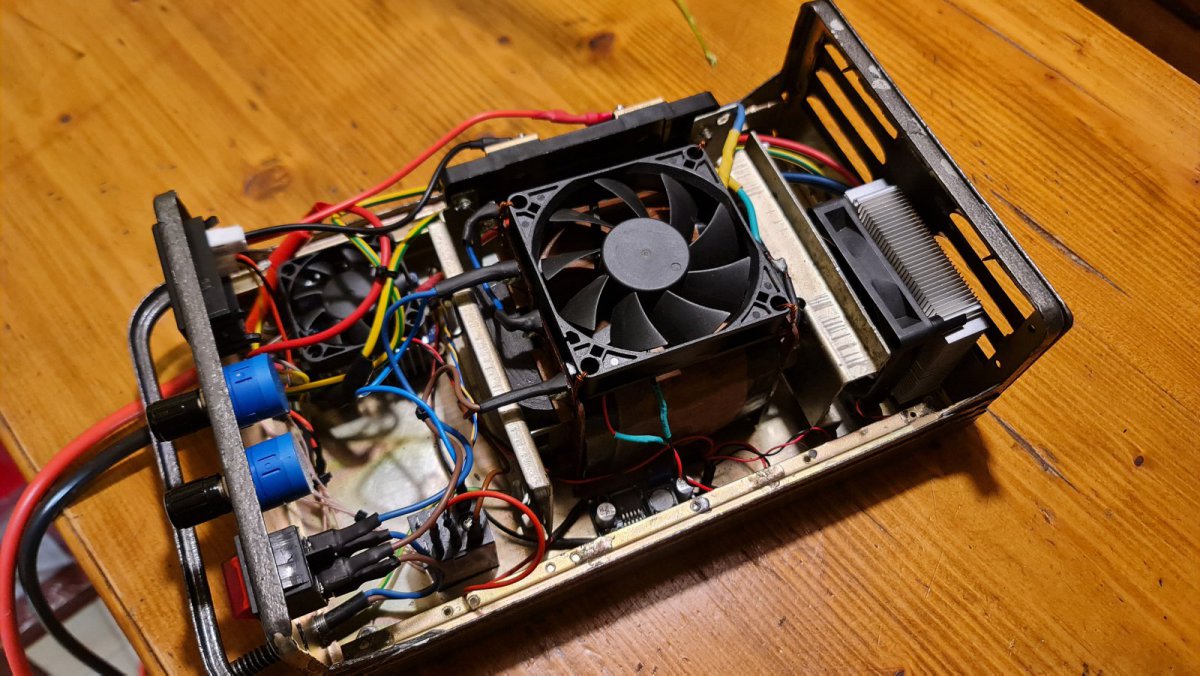

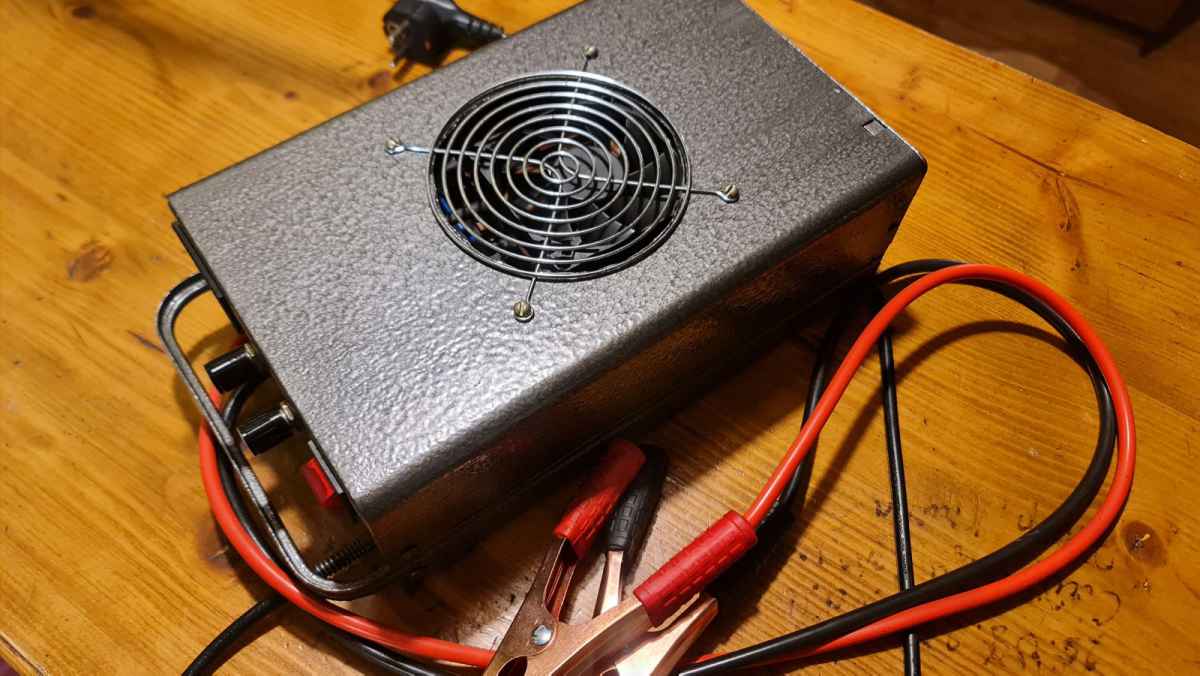

Зарядний трохи потужний вийшов. Перевірити нема толком на чому. Взяв мертвого аккумулятора, що вже на металобрухт має йти. Накрутив струм на максимум і вольтаж поставив 22В, аккум потягнув на себе 18в і 20А. Аби дав більшу напругу, то було б більше, але він так почав булькати, що стало стрьомно.  По факту зарядне видасть більше 20А, але діодний міст на 25А + дроти 2,5 кв (мають тримати 20А). Але такі режими ніхто не використовуватиме, звісно. Просто було цікаво.





[куко 139]

Ну може пригодиться на перспективу.Років з 8-10 на одному із форумів тестувалась схема яку нині китайці кинули в масову продажу в такому модулі

https://www.aliexpress.com/item/1005005450194755.html?spm=a2g0o.cart.0.0.701238davMIsXa&mp=1&pdp_npi=5%40dis!UAH!UAH 482.05!UAH 431.85!!UAH 431.85!!!%40210385a817640096963454617e537b!12000033128199697!ct!UA!1629703932!!1!0

Вона 20-25 Ампер витягує з своїм "карлосом",майже нічого не гріється,але якщо довготривало працювати на верхній межі струмів то я б порекомендував замінити шунти на меншого номінала і два резистора в каналі СС.Підстроювальні резюки міняєм на звичайні крутилки і тим самим маєм широкий діапазон вхідних і вихідних напруг.Незнаю чи по ціні ваше буде менше але як на мене модуль за 430 гривень саме те.

[nero 226]

Якось пропустив цю тему, перечитав, посміявся, гарне обговорення вийшло) 😂😅

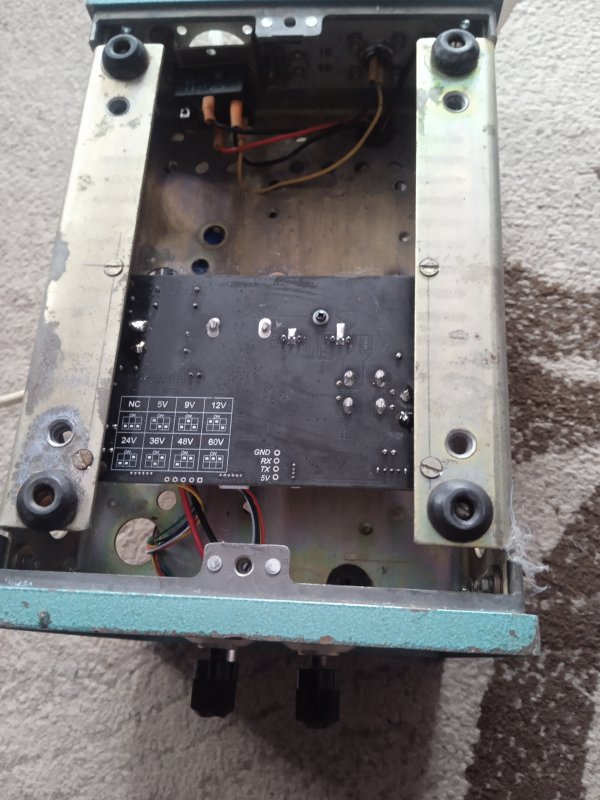

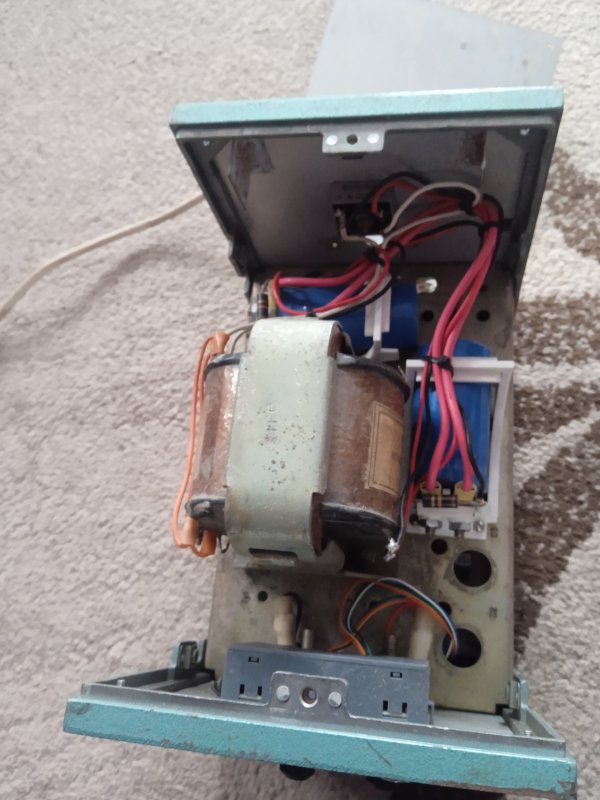

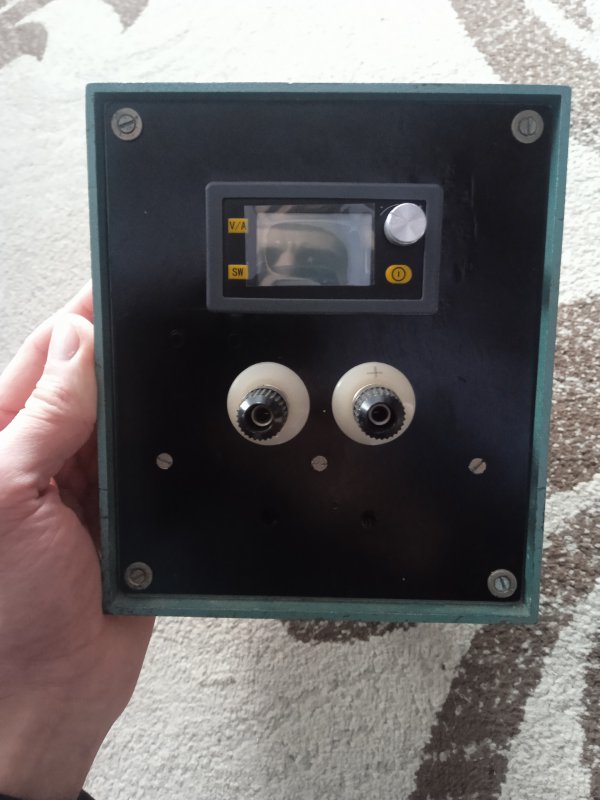

Ну а по темі, то я занадто лінивий і в тому самому бж зробив все максимально лаконічно, правда використовується як лбж, але великої відмінності з зарядкою не бачу... І так, сучасний міст не потребує окремого радіатора, чіпляємо на задню панель через термопасту і все, весь корпус блока працює як радіатор.



[Reiter 574]

13 години тому, nero написав:

Якось пропустив цю тему, перечитав, посміявся, гарне обговорення вийшло) 😂😅

Ну а по темі, то я занадто лінивий і в тому самому бж зробив все максимально лаконічно, правда використовується як лбж, але великої відмінності з зарядкою не бачу... І так, сучасний міст не потребує окремого радіатора, чіпляємо на задню панель через термопасту і все, весь корпус блока працює як радіатор.



Отакі корпуси в мене також є. Якраз роблю в такому корпусі нову зарядку. Буде подвійна. Рідниц тран + втулю ще імпульсний БЖ.



На рахунок того, що діодний міст не потрпбує радіатора. Може воно й так, але мені спокійніше, коли на радіаторі, та ще й з кулером Щоб гарантовано не грівся.



Доречі тут в мене двійко аккумів по 100Аг, один ще більш-менш живий, інший доходяга. І от той доходяга ьримається, тримаєттся, а потім різко падає напруга аж до 9В. Так от після такого глибокого розряду зарядка на базі імпульсного БЖ, яка видає 9А просто вирубається (може напруги не хватає, втдає 19,5в). А підключаю отой трансформаторний зарядник, що на фото вище, то заряджає геть легенько

[nero 226]

, Reiter написав:

На рахунок того, що діодний міст не потрпбує радіатора. Може воно й так, але мені спокійніше, коли на радіаторі, та ще й з кулером

Я бачив, тому і написав як я це реалізував у цьому ж корпусі. А радіатор є - це задня стінка площею понад 250 квадратних сантиметрів, плюс купа "точок контакту" з рештою корпусу

[mimzp 2]

В 24.11.2025 в 16:53, Stebium1 сказал:

Греется шунт при большом токе и увеличивает своё сопротивление, начинает врать

Выпаивал из платы тот шунт и делал отдельную платку с большим полем меди для лучшего охлаждения шунта, и ток пускал через эту платку.
хотя кто то правильно написал, что лучше найти мощный внешний шунт, т.к. этот прибор не особо предназначен для длительного измерения.
