Як (студенту для диплому) правильно збазувати та механічно обробити циліндр мотоциклу/мотокоси...?

[V G 22]

, OleksandrS написав:

Добрий вечір, але закріплення за внутрішній отвір, а він в литва не оброблений. Воно є криво встане чи ні?

Доброго дня!

Прочитавши тему складаеться враження що Ваш керівник тільки ...

По перше базування по осі циліндра повинно бути першою операцією не тільки з точки зору практичності а і для  забезпеченя рівностінності блока в подальшому. При роботі виробу його й так буде крутити і як правило в неправильному напрямку.

Подруге, здається відливка має внутрішній ливарний конус. За нього і потрібно базуватись на токарну оправку  (робимо поверхню АБВ). Кріплення в кулачках на розжим дасть еліпс (при масовому виробництві неконтрольований). Кріплення при подальшій обробці - як в робочому стані на двигуні (за поверхні АБВ).

[V G 22]

Крім того Вам потрібно ще забезпечити при масовому виробництві повторюваність об*єму камери згорання!

Якщо камера залишаеться після литва, то знову ж простіше буда контролювати розмір по площині А  посадивши блок на оправку в упор (можливо з піджимом задньою бабкою)

[OleksandrS 0]

21 година тому, gesichtslos написав:

В сенсі базування відбувається на болтах, а не по торцю і пояску?

На болтах - закріплення.
Базування - по торцю та пояску.

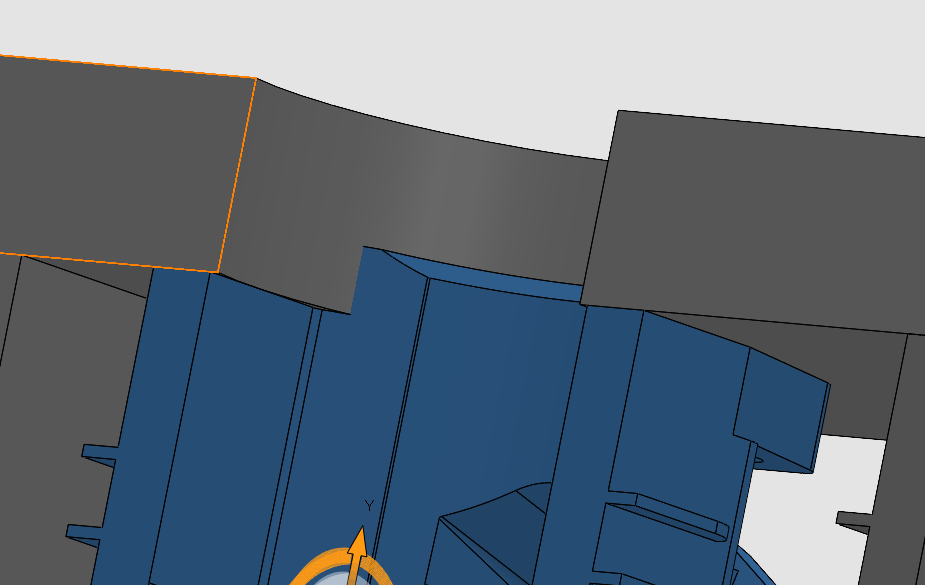

На скриншоті - показав в розрізі.

[OleksandrS 0]

21 година тому, porshe1 написав:

На токарно-фрезерному чпу базуэтесь через осьову лIнiю цилiндра(через оправку в токарний патрон).Там десь десять-дванадцять операцiй всього буде i до години обробки.Просто нормально прописати в хорошiй CAM системi.Ви дуже це все ускладнюэте.

Зрозумів, дякую!

[OleksandrS 0]

8 годин тому, V G написав:

Крім того Вам потрібно ще забезпечити при масовому виробництві повторюваність об*єму камери згорання!

Якщо камера залишаеться після литва, то знову ж простіше буда контролювати розмір по площині А  посадивши блок на оправку в упор (можливо з піджимом задньою бабкою)

Там розточка та внутрішнє шліфування, я для цих операцій - верстатний пристрій роблю.

[OleksandrS 0]

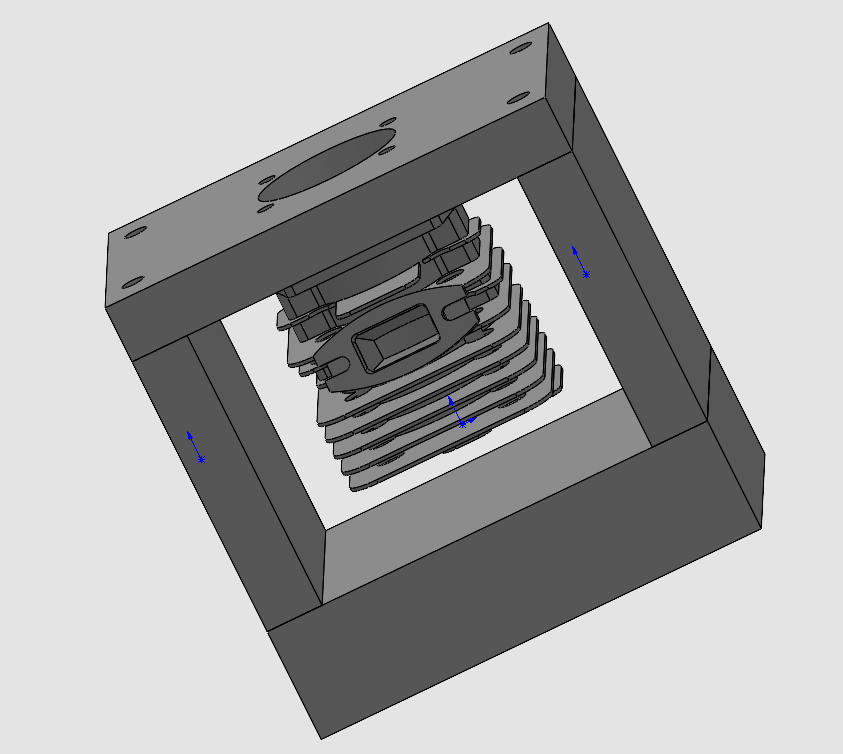

Пристрій вже змінив, оскільки з керівником узгодили, що на внутрішньому шліфуванні він буде один, тому для розточки також розробляю пристрій тільки для одного. Внизу ще затиск буду робити, поки не фінальний варіант.

[OleksandrS 0]

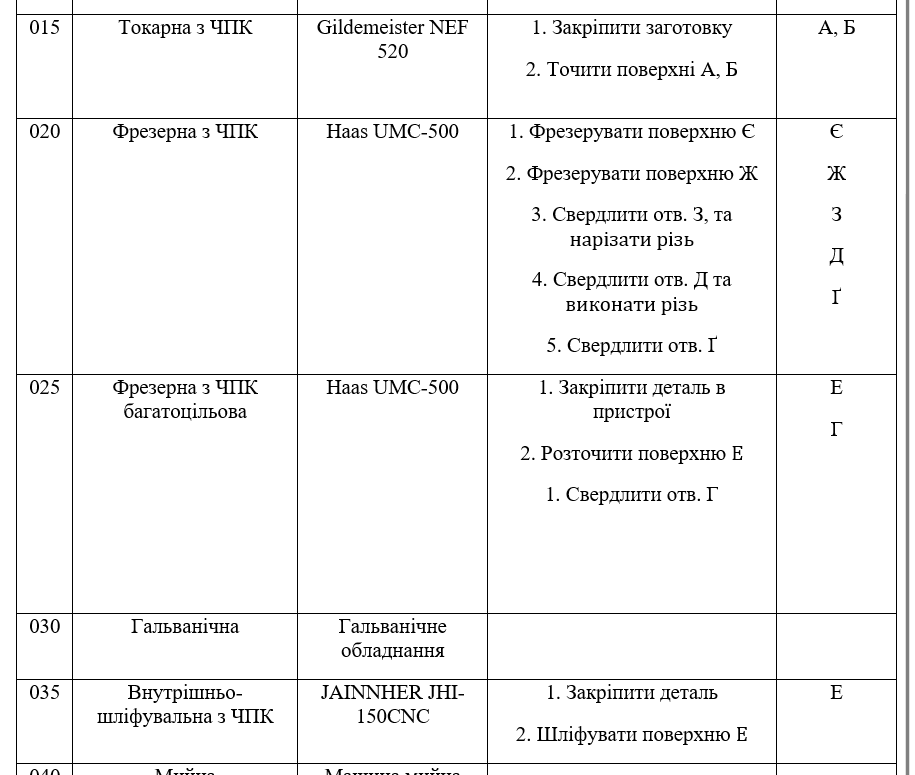

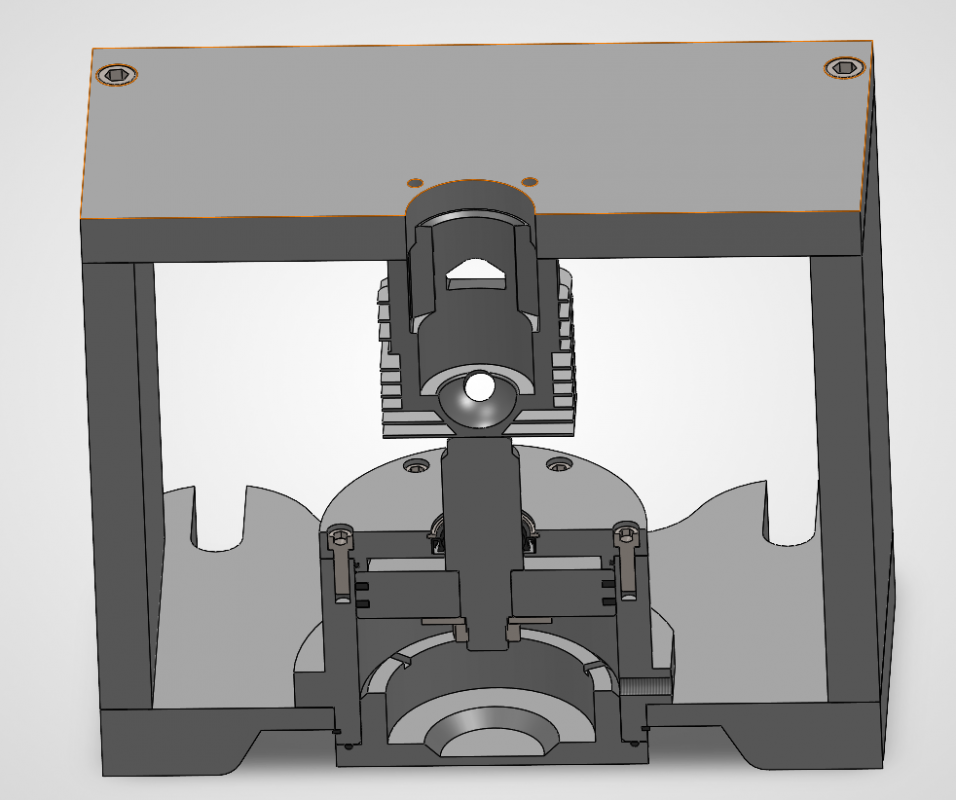

Фінальна робота (ще раніше захистив, просто давно не заходив)

[OleksandrS 0]

Призначення: циліндр бензопили
