Надо фрезернуть одностороннюю плату из стеклотексторета. 52 х 40 мм

[ig3757 522]

Та ця тема вже давно з усіх боків обсосана, розжована. Немає сенсу флуд розводити, нічого нового тут не має.

[Куляста_Блискавка 1 610]

, ig3757 написав:

Пробував лут- щось не зайшло

До того, як років сім тому, спробував фоторезист - ЛУТ  був основним методом. ЛУТ трохи капризна - дуже багато залежить від якості і свіжості тонеру та якості паперу.

[ig3757 522]

, Куляста_Блискавка написав:

До того, як років сім тому, спробував фоторезист - ЛУТ  був основним методом. ЛУТ трохи капризна - дуже багато залежить від якості і свіжості тонеру та якості паперу.

Так і є, з резістом мені набагато простіше.

[Serbond 179]

, ig3757 написав:

Нещодавно брав на алі- теж непогано

поділіться будь ласка посиланням на фоторезист з ali

[ig3757 522]

, Serbond написав:

поділіться будь ласка посиланням на фоторезист з ali

https://www.aliexpress.com/item/32880180439.html?spm=a2g0o.order_list.order_list_main.647.3c001802Cx99Kh



[Rat_stainless_steel 60]

Спасибо за идеи. Мне нет смысла ради 2-3 плат в месяц осваивать тонкости ЛУТ.

Опять в поиске ЧПУ для фрезеровки.

[Rat_stainless_steel 60]

Приветствую.
Я сам научился фрезеровать платы. И шильдики для станков.

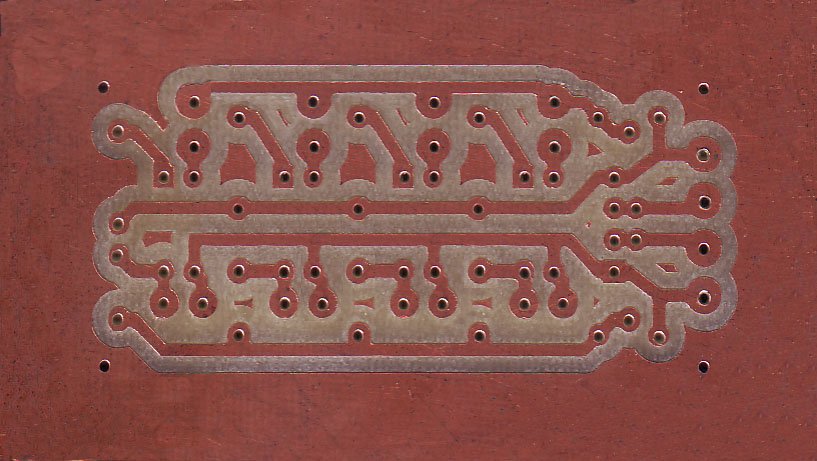

Края не рваные. Это плата оптронной развязки для этого же 3018. Особо боялся статики для Z-щупа.
С сверловкой - час работы.

Змінено 8 квітня користувачем Rat_stainless_steel

[StatusQuo 464]

Освоїв нову технологію , користуйтесь  Файл готую в лайауті потім конвертую в векторний формат, зображення інвертую, доріжки білі , проміжки чорні. Заготовку плати обезжирюю і фарбую фольгу тонким шаром чорної матової фарби з балончика ( самого дешевого ) . Далі за допомогою лазерного маркіровщика усе що чорне на малюнку випалюється і плата готова до травлення . Якість і повторюваність на висоті. Хочу спробувати звичайним лазерним випалювачем, але ніяк не зберу його до кінця

[Jonhson 171]

, StatusQuo написав:

Освоїв нову технологію , користуйтесь  Файл готую в лайауті потім конвертую в векторний формат, зображення інвертую, доріжки білі , проміжки чорні. Заготовку плати обезжирюю і фарбую фольгу тонким шаром чорної матової фарби з балончика ( самого дешевого ) . Далі за допомогою лазерного маркіровщика усе що чорне на малюнку випалюється і плата готова до травлення . Якість і повторюваність на висоті. Хочу спробувати звичайним лазерним випалювачем, але ніяк не зберу його до кінця



А чим в вектор переводиш?

І в мене найкращій результат на сірій фарбі. Лазер 5Вт китайський твердотільний (світлодіодний).

Змінено 8 квітня користувачем Jonhson

[StatusQuo 464]

4 години тому, Jonhson написав:

А чим в вектор переводиш?

inkscape

[Rat_stainless_steel 60]

У мене повно фольгованому текстоліту часів СРСР. А на блошиному ринку ще більше.  Дешевий, але не для фоторезисту.

[ig3757 522]

, Rat_stainless_steel написав:

У мене повно фольгованому текстоліту часів СРСР. А на блошиному ринку ще більше.  Дешевий, але не для фоторезисту.

Чому?😊 Резісту якось пофіг совковий чи китай, чи ще якійсь. Навіть коли працював на CD накатував його на люмінієву поверхню CD і робив датчик енкодера!😊

[Rat_stainless_steel 60]

18 годин тому, ig3757 написав:

Резісту якось пофіг совковий чи китай, чи ще якійсь.

Там бруд, подряпини, оксидна плівка. Не буде адгезії. Будуть підтрави. Я вже цим наївся, досить. У жилому помешкані хімічити... Ні.

[ig3757 522]

5 годин тому, Rat_stainless_steel написав:

Там бруд, подряпини, оксидна плівка. Не буде адгезії. Будуть підтрави. Я вже цим наївся, досить. У жилому помешкані хімічити... Ні.

Ну да, звісно, якщо не підготувати поверхню...🤣 Хімія- лімонка, перекис, сіль і сода?😊 Дуже небезпечно. Ну-ну...

[Rat_stainless_steel 60]

3 години тому, ig3757 написав:

Хімія- лімонка, перекис, сіль і сода?😊 Дуже небезпечно. Ну-ну...

А подряпини?  Хто бажає, хай платить за китайській текстоліт. А мені з блошиного ринку піде.

[ig3757 522]

, Rat_stainless_steel написав:

А подряпини?  Хто бажає, хай платить за китайській текстоліт. А мені з блошиного ринку піде.

Доречі кийський не беру, травиться набагато довше, х.з. чому?😢 Може якась мідь не зовсім мідяна?😊 Раз брав, більш не хочу. На лохе набрав за копійки, вистачить надовго! Чистенький, гарненький.

[Rat_stainless_steel 60]

2 години тому, ig3757 написав:

На лохе набрав за копійки, вистачить надовго! Чистенький, гарненький.

Якщо вам до вподоби витрати на розходники та гальваніка удома - ваш вибір. А у мене тільки гравери.
