Кріплення виводів/перемичок до призматичних ЛТО акумуляторів "Тошіба" і схожих? Як надійно закріпити до алюмінію?

[Куляста_Блискавка 1 601]

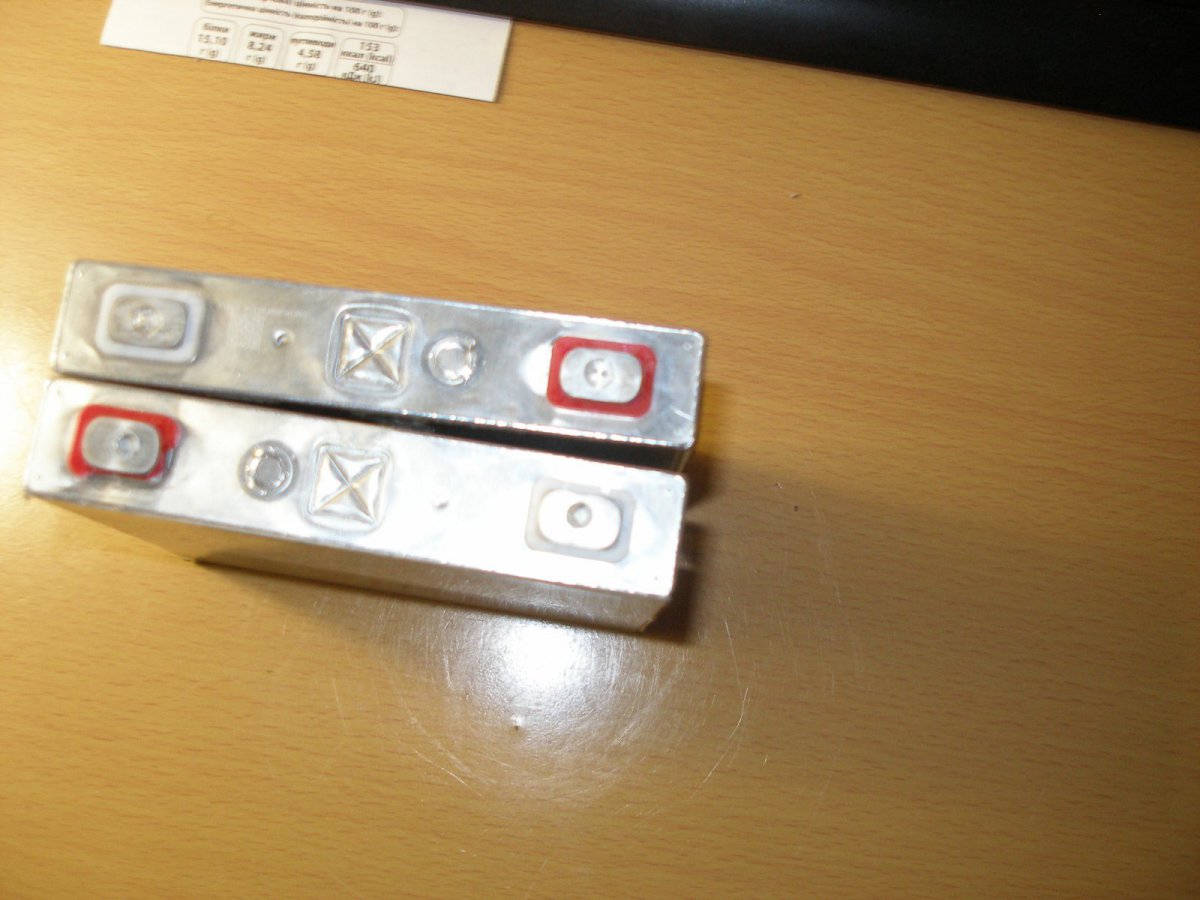

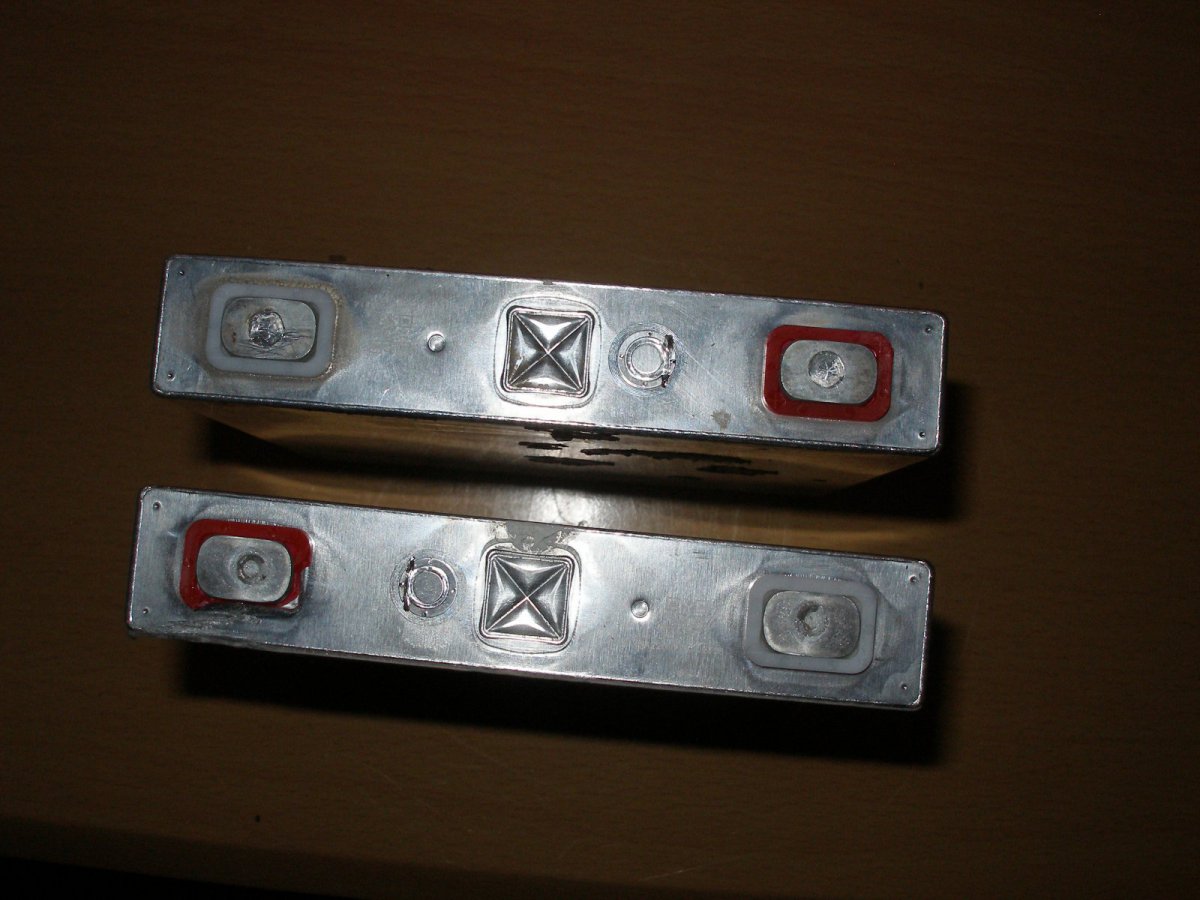

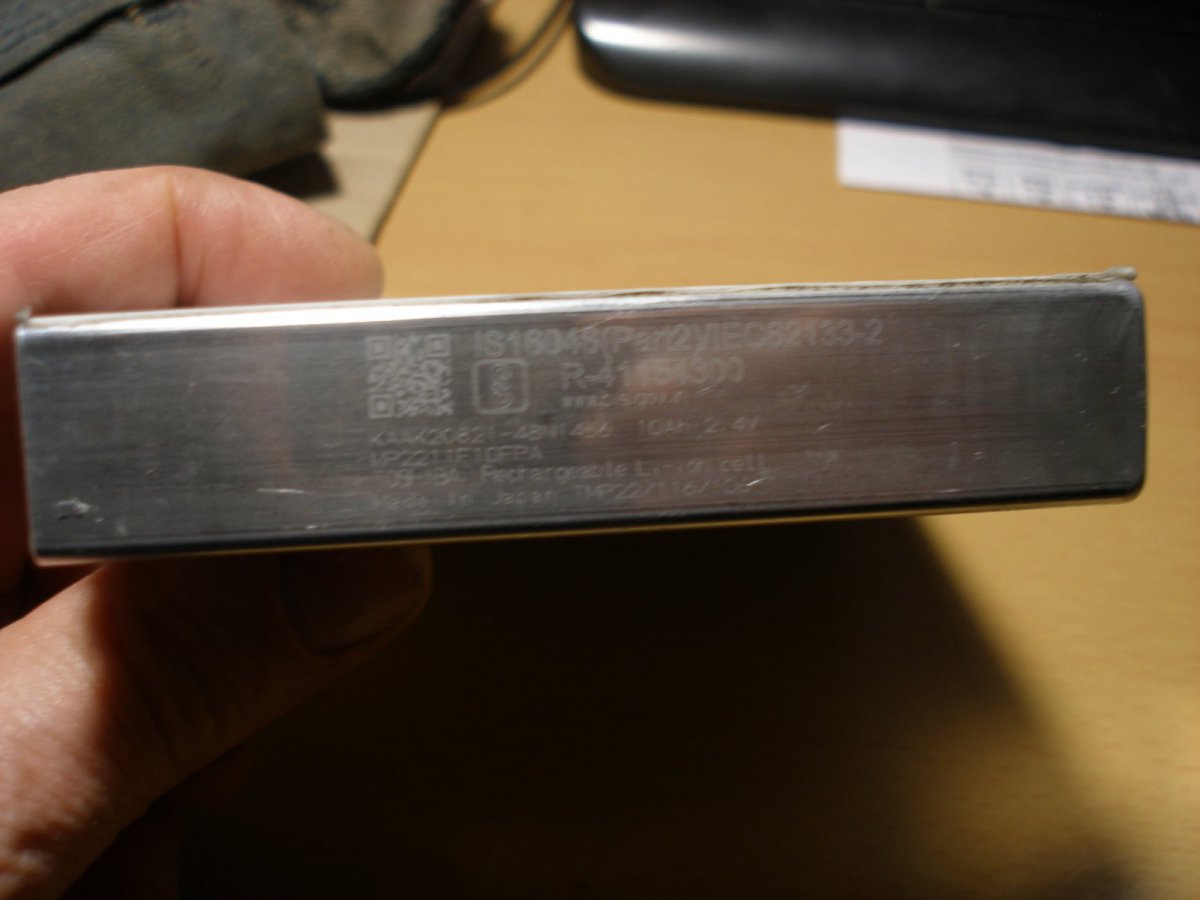

  Придбав 10А/г і 23А/г вживані літійтитанатні акумулятори "Тошиба" в якості стартерних на мотоцикл та для живлення всяких дрібних електроприладів.

  Хто стикався з такими акумуляторами, в них алюмінієві виводи, до яких в "минулому житті" цих банок було приварено перемички лазером (ультразвуком? контактним зварюванням?)  . Як до них причепити/приварити  токовідводи, клеми, перемички в гаражних умовах ?

   Бачив в ЮТУБі, у виводах свердлять отвори і ріжуть різьбу під шпильки. На яку глибину і яким діаметром БЕЗПЕЧНО свердлити?

Акумулятори брав тут: https://bpower.com.ua/catalog/akumulyatory/

Змінено 17 лютого користувачем Куляста_Блискавка
граматика

[Куляста_Блискавка 1 601]

Може у кого є такий дохлий акумулятор, щоб розпиляти, і подивитись конструкцію виводів.

   Або є можливість зробити рентгенівський знімок виводів комірки. Корпус алюмінієвий, його легко просвітить медичний апарат ( 50...75кВ,  50 мА)

Змінено 28 лютого користувачем Куляста_Блискавка
граматика

[Куляста_Блискавка 1 601]

Знайшов вичерпну відповідь на своє питання:



[jenkins 200]

Зробити якийсь холдер прижимного типу, по аналогії як АА батарейки

[Куляста_Блискавка 1 601]

Поки шукаю доступ до лазерного зварювання.

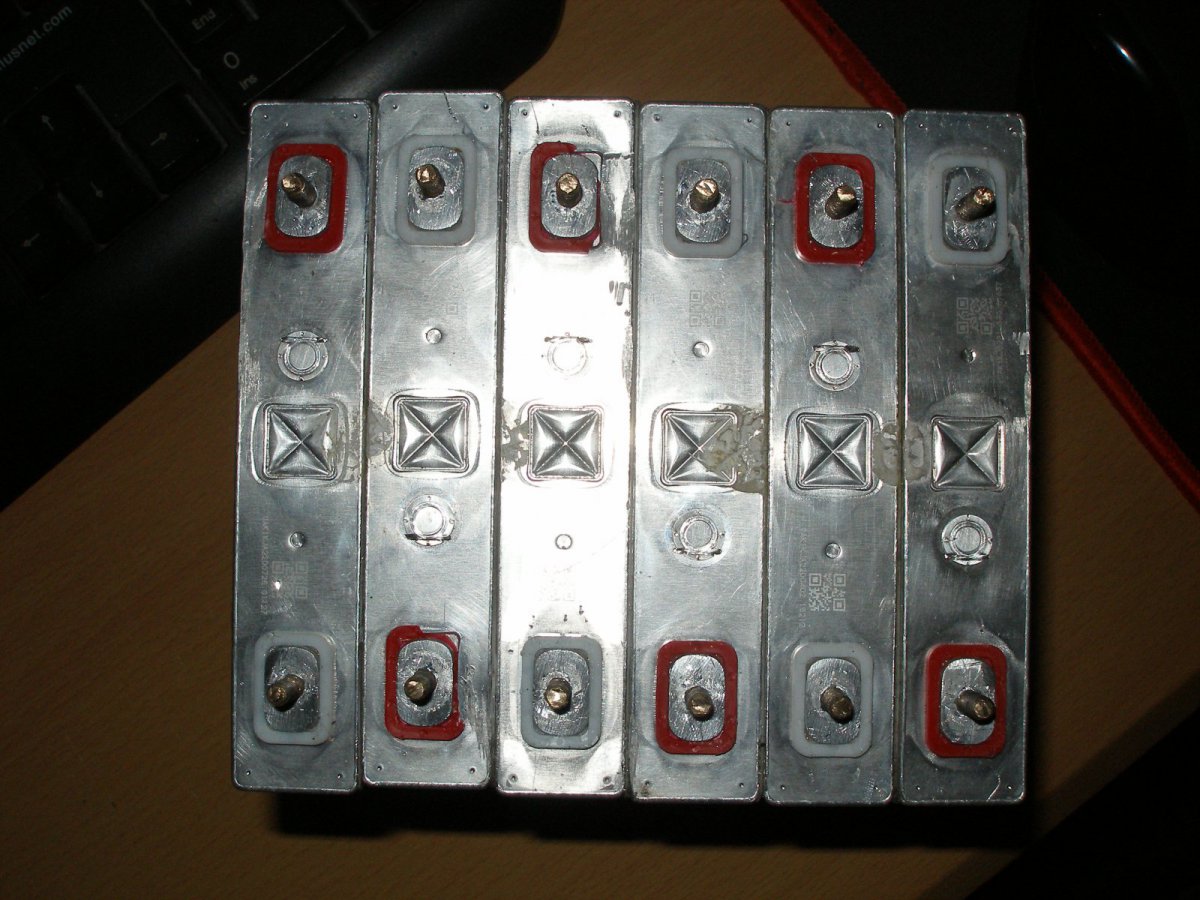

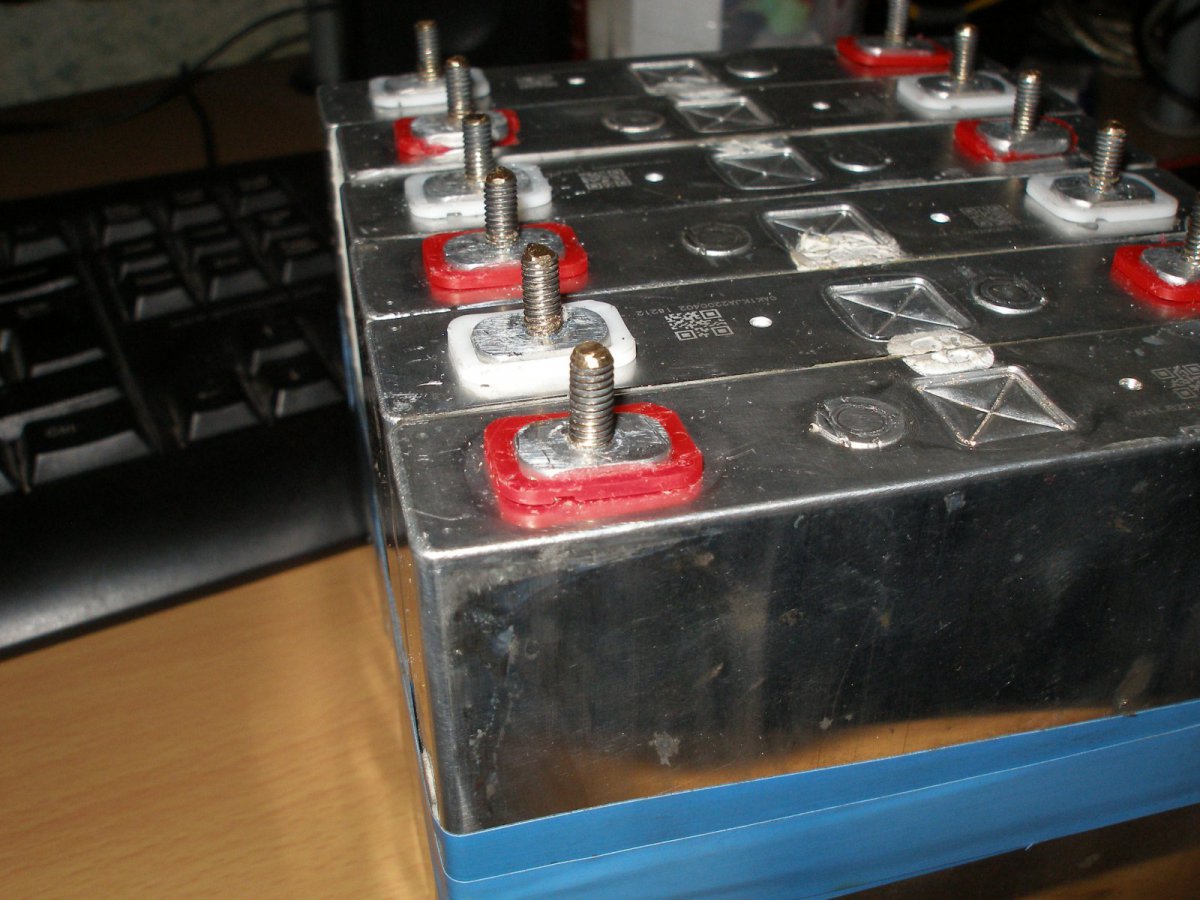

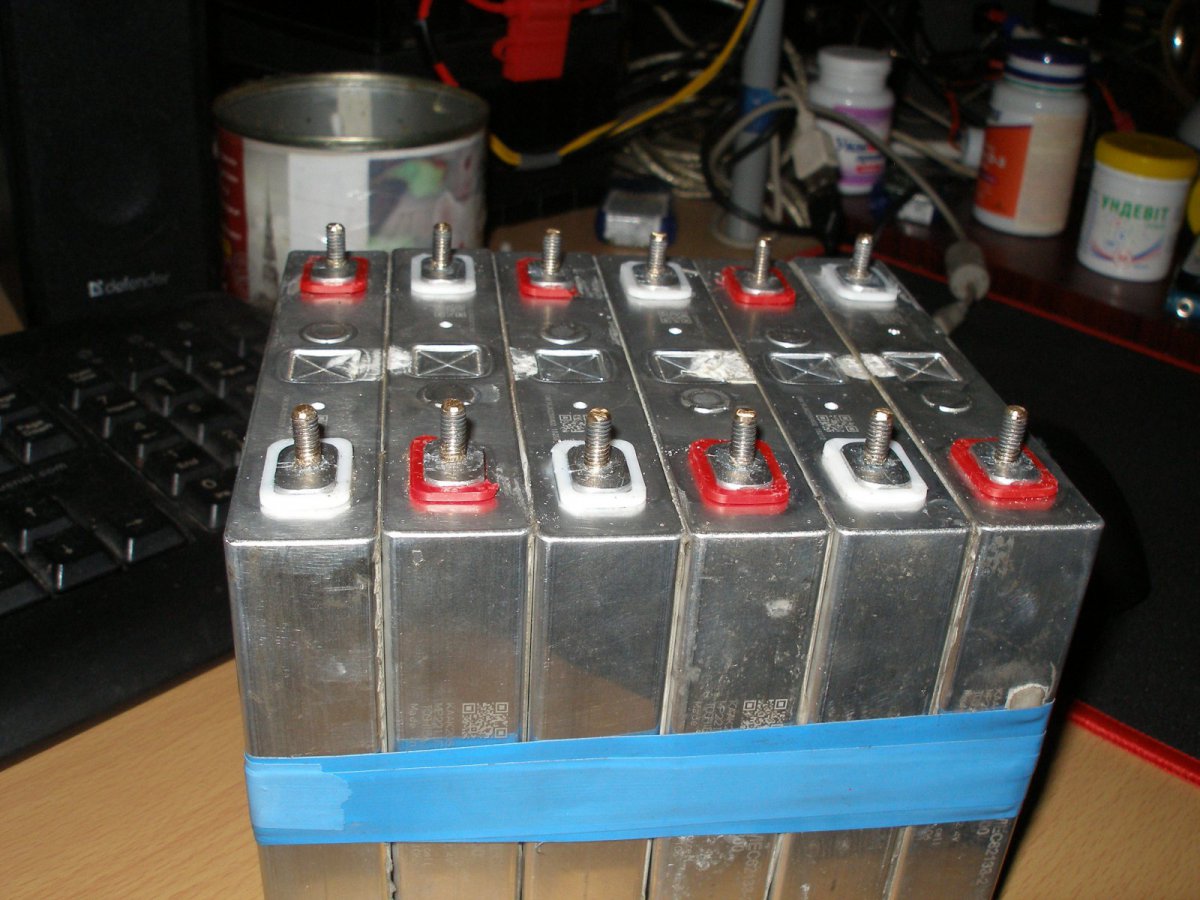

Якщо немає можливості зварювання - тоді таки свердлити і різати різьбу під шпильки М4.

АЛЕ!

На відео показано, як НЕ ТРЕБА свердлити - свердлили свердлом без обмежувача, шуруповертом, і "в'їхали" свердлом в пакет акумулятора.



   Як ( на мій погляд) свердлити  правильно - свердлити клему наскрізь, на верстаті, з обмежувачем глибини, щоб не просвердлити пакет акумулятора, з відсмоктуванням стружки. Після просвердлювання однієї клеми в отвір подати аргон під невеликим тиском, щоб захистити акумулятор від кисню і азоту повітря, Різьби різати безстружковим мітчиком не доходячи 2...3 нитки до кінця отвору для герметизації шпилькою.

   Після всієї слюсарки ретельно продути порожнину банки аргоном, в отвори вкрутити стальні шпильки, залуджені чистим оловом, або краще сплавом 80%олова 20%цинку для уникнення гальванічної корозії і кращої герметизації.

[Stebium1 3 758]

, Куляста_Блискавка написав:

в отвори вкрутити стальні шпильки,

А дюралеві не краще?

Виточити з болтів ГБЦ, зламні можна взяти на СТО

[Куляста_Блискавка 1 601]

, Stebium1 написав:

А дюралеві не краще?

При діаметрі 4мм дюраль занадто слабкий, як на розрив, так і на зріз різьби. Крок 0,5 не для дюралю.

   Шпилька не є основним провідником струму - основний контакт - площина клеми. Потрібно забезпечити нормальний контактний тиск, що дюралевою шпилькою проблемно. Як варіант, якій не набагато краще стальної шпильки - луджена оловом латунь, або берилієва бронза  (я її в руках тримав тільки у вигляді волоскової пружинки годинникового балансу) .

Змінено Четвер в 18:54 користувачем Куляста_Блискавка
доповнення

[jenkins 200]

1 година тому, Куляста_Блискавка написав:

Поки шукаю доступ до лазерного зварювання.

Якщо немає можливості зварювання - тоді таки свердлити і різати різьбу під шпильки М4.

АЛЕ!

На відео показано, як НЕ ТРЕБА свердлити - свердлили свердлом без обмежувача, шуруповертом, і "в'їхали" свердлом в пакет акумулятора.



   Як ( на мій погляд) свердлити  правильно - свердлити клему наскрізь, на верстаті, з обмежувачем глибини, щоб не просвердлити пакет акумулятора, з відсмоктуванням стружки. Після просвердлювання однієї клеми в отвір подати аргон під невеликим тиском, щоб захистити акумулятор від кисню і азоту повітря, Різьби різати безстружковим мітчиком не доходячи 2...3 нитки до кінця отвору для герметизації шпилькою.

   Після всієї слюсарки ретельно продути порожнину банки аргоном, в отвори вкрутити стальні шпильки, залуджені чистим оловом, або краще сплавом 80%олова 20%цинку для уникнення гальванічної корозії і кращої герметизації.



я бачу легких шляхів не шукаєте. Рентген, аргон...



А може просто так:

https://metalvis.ua/uk/catalog/sku-din7981-samonarz-29h45-cb-npkr-ph/

?

[Stebium1 3 758]

, Куляста_Блискавка написав:

Шпилька не є основним провідником струму - основний контакт - площина клеми

Так да не так. Поясню!

У меня в работе есть АКБ LiFePO4 на 12V 30A французского производства.

Там то же посчитали, что основной проводник это плоскость.

И скрутили бутерброд из латунных проводников стальными болтами.

Через 4 года, у всех 10 АКБ начали плавится контакты, причём почти без зависимости от количества отработанных циклов.

Все болты отпустились от перепада температур за счёт разного термического расширения, начался дребезг контакта.

При этом ни один болт не окислился и не корродирован, запечатаны были надёжно.

После замены на латунь работают безотказно уже 8 лет.

Но наверно Вы правы М4 самому изготовить будет сложновато, но они есть в продаже, или посмотреть в сторону большего диаметра резьб.

Ну и первый ваш вариант с лазерной сваркой выглядит наиболее надёжным.

[Куляста_Блискавка 1 601]

, jenkins написав:

А може просто так:

На одноразовий варіант, який рухається в сторону ворога, якому недовго жити саморіз піде. На варіант тривалої експлуатації, "для себе" - на жаль ні.

[куко 134]

Не пропоную кустарщину.Моєму знайомому Тесловські 21700 в яких контакти алюмінієві в кінці кінців перебравши кучу порад таки вирішили скористатись професіоналам.Відіслали на Вінницьке  профільне підприємство.Так,не на шару,але це вирішило ситуацію і нерви.

[Олек77 244]

2 години тому, Куляста_Блискавка написав:

Поки шукаю доступ до лазерного зварювання

Маємо три поста лазерного зварювання (сталь). Так, якісні шви воно забезпечує. Але для електрозаклепок/аналогу контактного зварювання (по сталі), схоже, потрібна пристосована для того "насадка" . Експерименти - навряд - лінзи дорогі...

[Куляста_Блискавка 1 601]

1 година тому, Олек77 написав:

Маємо три поста лазерного зварювання (сталь).

В моєму варіанті треба до алюмінієвого виводу приварити алюмінієву Г- подібну клему "лапку" завтовшки 1,5...2мм, або бонку М4 Ф9...10 мм h8мм, не розплавивши пластиковий (поліпропілен?) ізолятор.

Змінено Четвер в 22:01 користувачем Куляста_Блискавка
доповнення граматика

[softm 2 548]

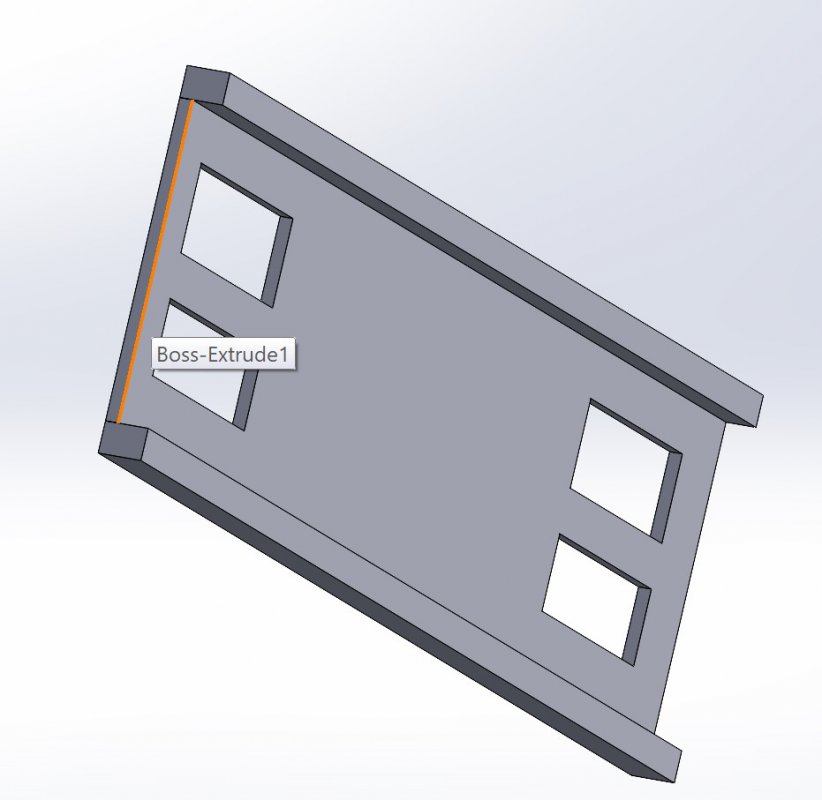

Можно сделать пластиковую направляющую на торец АКБ с контактами,





сделать контакты и сжать в пакет.
