Черговий нюанс налаштування JK-BMS

[Одессит 5 336]

Вітаю, шановні!
М'яко кажучи не одна батарея зібрана мною.
Раніше все було нормально. Аж поки товариш не вирішив подарувати мені новесенький набір для збірки АКБ.
Але зіткнувся з певною проблемою: в додатку BMS некоректно показує напруги на комірках.
Комірки - EVE-314 + JK-BMS B2A8S20P + готовий корпус з повним монтажним комплектом.

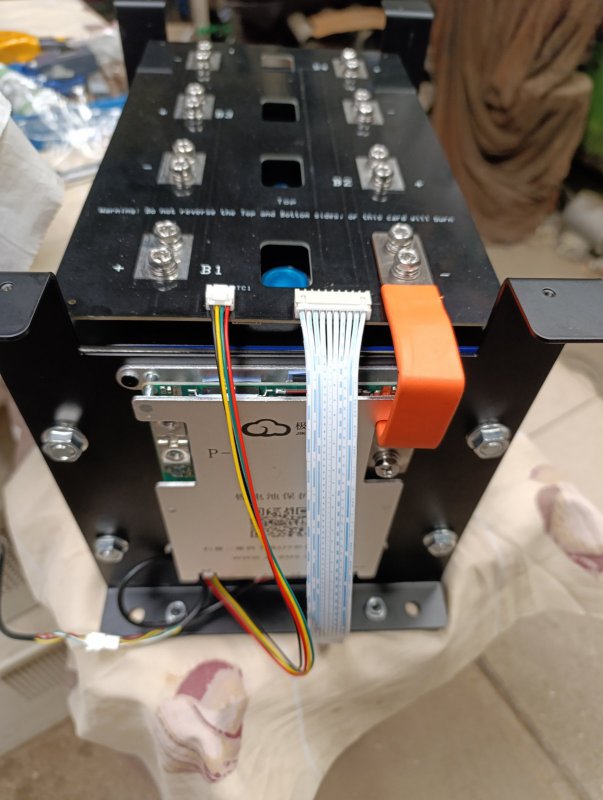

Відмінність того корпусу полягає в тому (забігаючи наперед) що з'єднання комірок здійснюється готовою друковано платою з потужними перемичками між комірок та все решта.

Звісно що комірки протестував. Все ОК.
Зібрав споруду до купи.
І бачу що ну дуже відрізняються:
Опори "перемичок" (зазвичай вони +/- однакові).

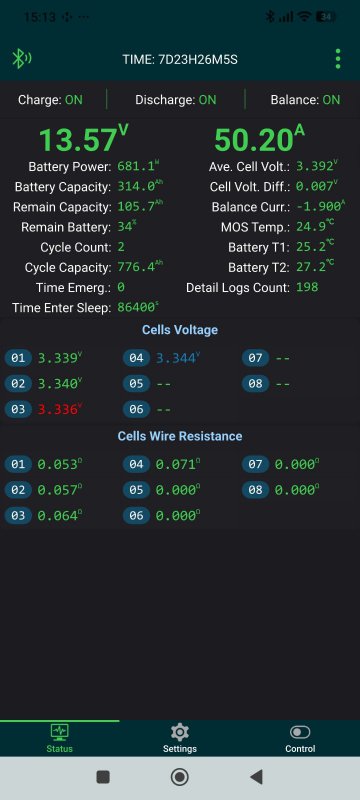

Ну і "розвал" між коміркми сягає 160мВ при струмі 50А. В стані спокою - 24мВ.
Так не має бути.
Декілька днів поганяв АКБ в різних режимах.
Не балансується!
Тоді згадав про другу сторінку власне нашатувань тої BMS.

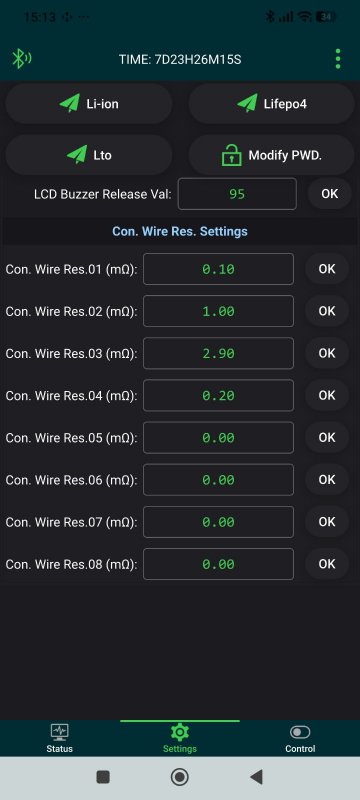

Там можна руцями встановити опір перемичок.
Поміняв трохи (встановив значення 0,50 для всіх).
Нічого не змінилось (і майже всі кажуть що воно не працює).

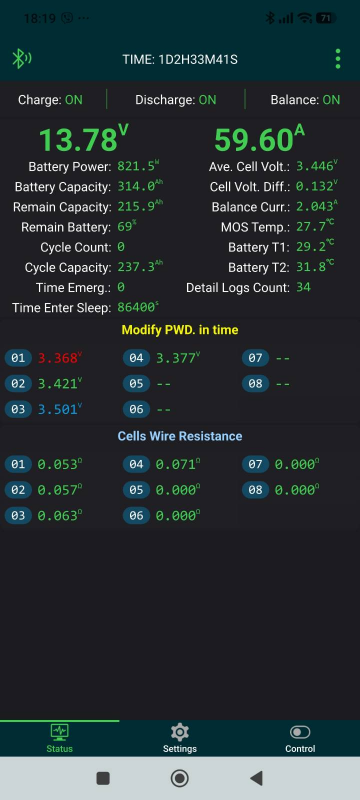

Потім придився: на першої сторінці (те що воно само собі наміряло) той опір в омах. На другої - в мілліомах.
Ага...

З'ясувалось що то доволі специфічна корекція опору тих перемичок.

Дії наступні: на кожної комірці вимірюємо поточну напругу. І піджинаючи опір перемички на другої сторінці додатку робимо так, щоб напруга на комірці відповідала дійсної.
Яку "математику" там придумали китайці - не знаю.
Але - спрацювало.

Все!!!

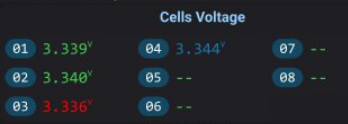

Було так (зверніть увагу на розбаланс по комірках).

[Одессит 5 336]

UPD.
Зверніть увагу на дивну "математику" пристрою.
Виходить наступне: сума напруг на комірках не відповідає загальної напрузі.
В той самий час "середня напруга на комірках" також більша за напругу на будь-якої комірці.
Тобто "середня напруга на комірках" розраховується як загальна напруга/на кількість комірок.
Але SOC100% та захист комірок береться з будь-якої комірки яка перша дістане встановленої напруги.
Така малята...


[softm 2 575]

21 година тому, Одессит написав:

Виходить наступне: сума напруг на комірках не відповідає загальної напрузі.



Есть еще сумма напряжений на проводах ... ну и непонятное расположение датчиков тока и самой программной части реализации закона Кирхгофа, И еще точность  0,0005В в такой компактной системе. Также есть интегральное балансирование и время отображения-индикации.





[Одессит 5 336]

9 годин тому, softm написав:



Есть еще сумма напряжений на проводах ... ну и непонятное расположение датчиков тока и самой программной части реализации закона Кирхгофа, И еще точность  0,0005В в такой компактной системе. Также есть интегральное балансирование и время отображения-индикации.





Угу... Особливо коли BMS вимикає батарею по заряду одної комірки. Далеко не всім "інверторам" це подобається...

[softm 2 575]

Меня вот тоже волнует

Как поднять тот уровень для ячейки х из у.

Параллельно ставить, с более высоким напряжением ... Наверное

А если приедет с более меньшим ...

Одни вопросы.



[softm 2 575]

К слову, тут опять у нас началось. Вот подсчитал.

Значения напряжения в панели совпадают.

Вероятно версия более другая



, Одессит написав:

UPD.
Зверніть увагу на дивну "математику" пристрою.
Виходить наступне: сума напруг на комірках не відповідає загальної напрузі.



[Одессит 5 336]

3 години тому, softm написав:

Значения напряжения в панели совпадают.

Не співпадає тільки після "рихтовки".
Зауважу! Та "рихтовка" працює виключно "в мінус" по комірках.
Якщо не корегувати - співпадає.
Через те така різножопиця.
Коротше - не дороблено.

[softm 2 575]

17 годин тому, Одессит написав:

Не співпадає тільки після "рихтовки".



У меня также не совпадало, только не напряжение, а емкость. Причем в много раз. После пару циклов и изменения емкости начало более-менее совпадать. Думаю то причина в адаптивных алгоритмах. Вероятно и сопротивление, что изменяется, приводит к изменению подсчета в пределах закона Кирхгофа, а база отсчета - ток. Также не надо забывать, что панель показывает лишь интегральное, а дифференциальные значения могут отличаться.

[Одессит 5 336]

1 година тому, softm написав:

Также не надо забывать,

Мене більше турбують покажчики опору перемичок. Таке я побачив вперше.
Буде час: відімкну той шлейф від плати перемичок до BMS, та впхаю штатні дроти від тої BMS.
Щось тут не те.
В самих перемичках сумніву майже немає.

[Одессит 5 336]

"...Текст по-дебільному написан!.." (с)
Справа виявилась в тої чудо-платі яка з'єднує комірки.
А точніше - в опорі балансувальних доріжок/дротів до BMS.

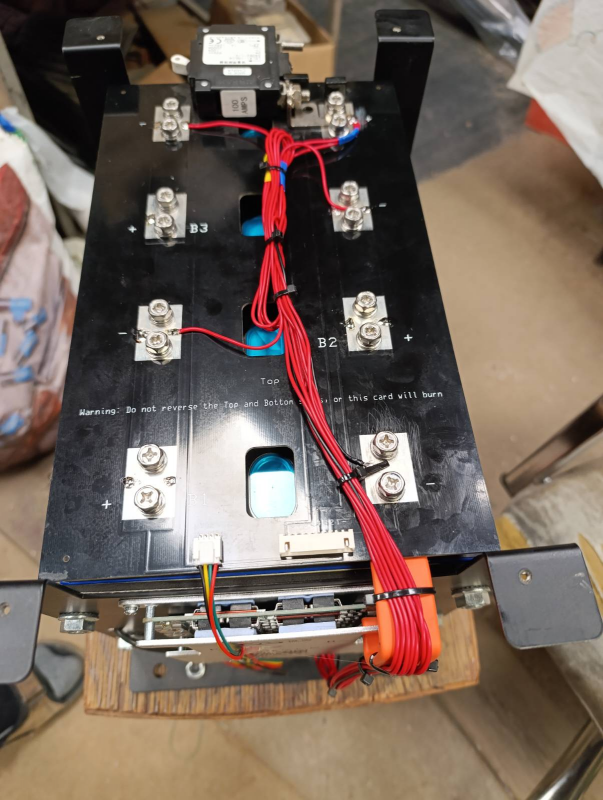

Викинув штатний шлейф, напаяв комплектні дроти (однакової довжини) прямо до виводів перемичок - все стало на місця.

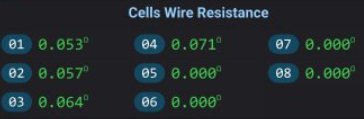

Було 0,053 - 0,057 - 0,064 - 0,071 Ом.

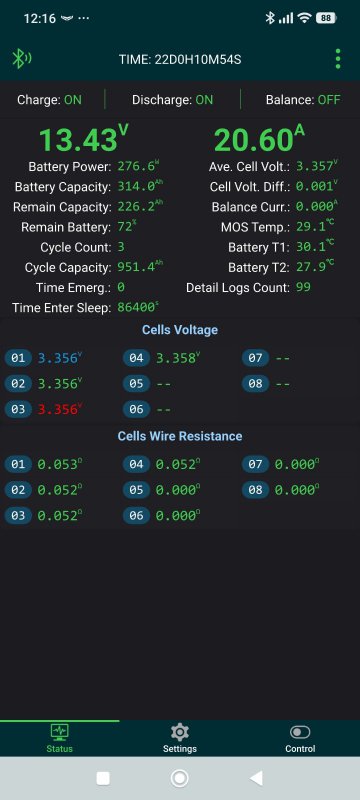

Стало 0,053 - 0,052 - 0,052 - 0,052 Ом
Ну і розбаланс комірок пішов кудись...
Тому: все що я написав в тут раніше: забути
