Портативний розточний верстат

[vaycartana 349]

 Нарешті дійшли руки зібрати собі переносний розточний верстат, за базу взяв якусь стару англійску модель, відео якої я бачив на youtube. Направляючи 40мм, швп 1205. Двигун 1,5 квт, редуктор 10/1, частотний привід invt goodrive 20, який шаговик вже не пам`ятаю.

Керує всім цім STM32f446re + threadx

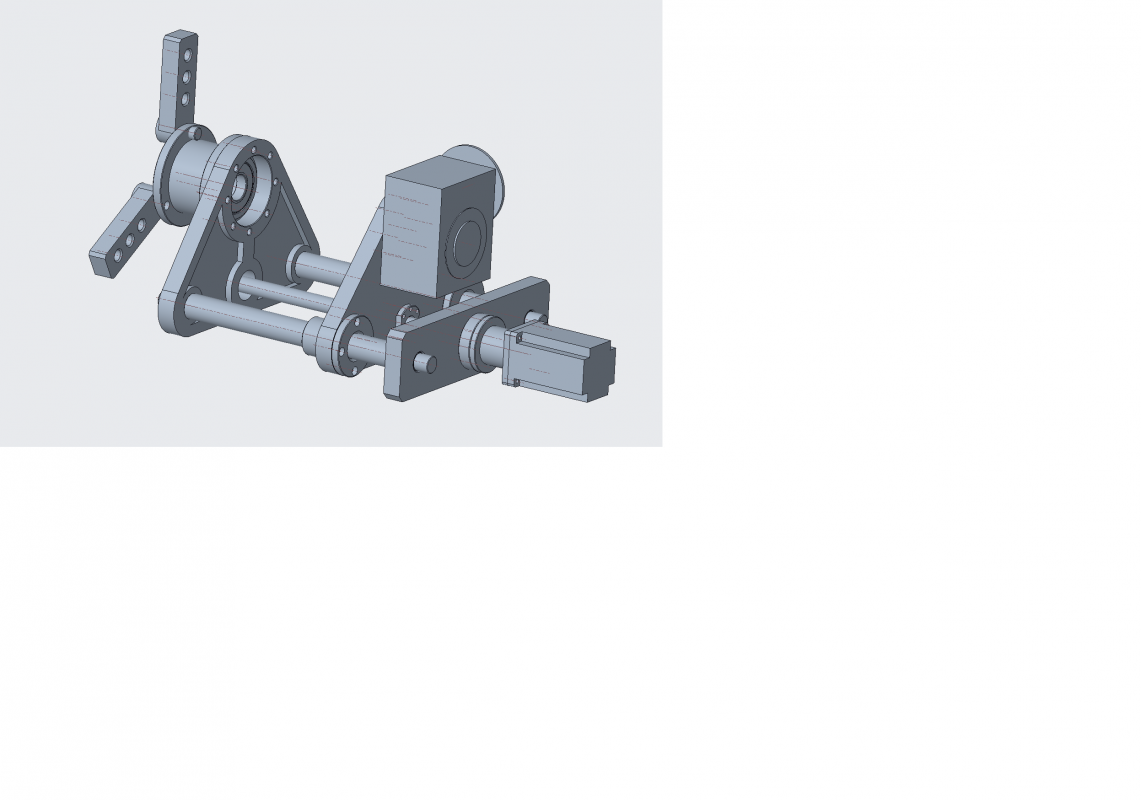

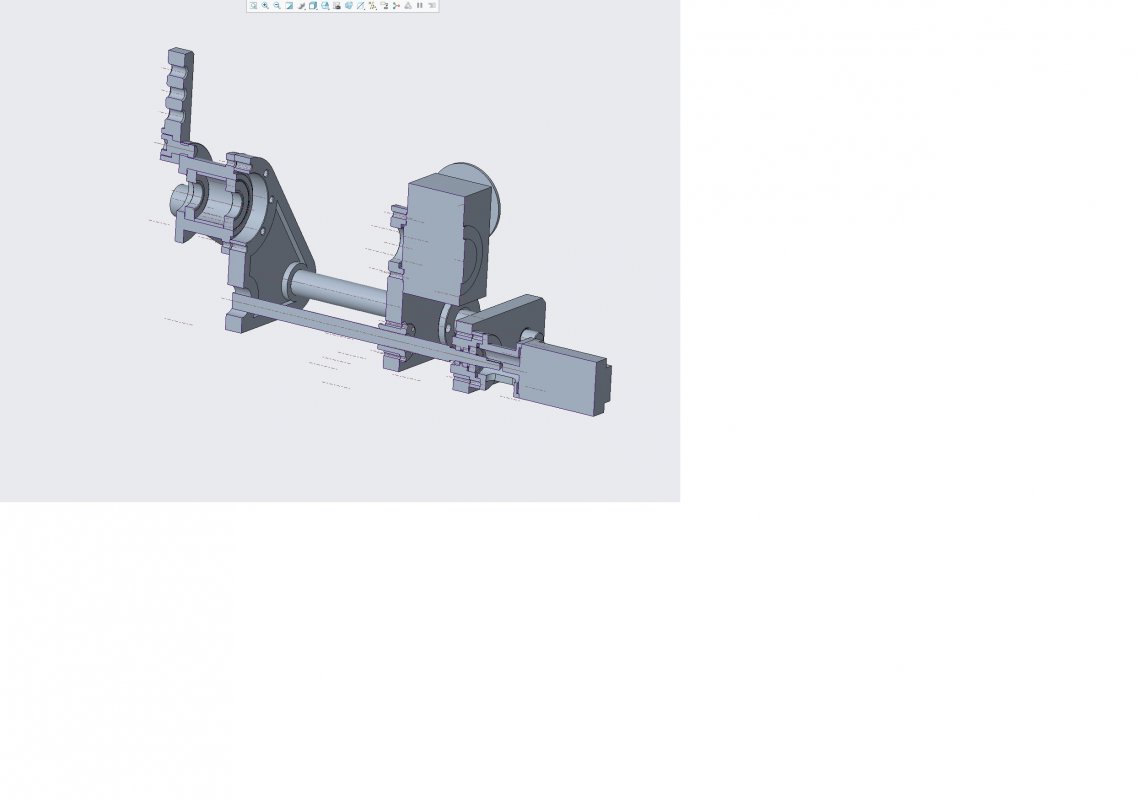

Так воно виглядало в проекті.



Змінено 3 квітня користувачем vaycartana

[vaycartana 349]

Декілька відео роботи









[4x4 122]

Дуже непогано! Буду слідкувати за проектом.

[Vadim_Reset 8]

Гарно вийшов.

Підпишусь, щоб переглядати. Теж збираюсь робити.



[Surfer 46]

Років вісім тому, теж зробив данний девайс. За основу взятий шпиндель від 16К20 з малою шестернею на шлицях. Привід подач від крокового двигуна з планетарним редуктором. Ну і, звичайно, частотний привід головного руху.  Його роботою задоволений, тому данний конструктив, цілком можна брати до уваги.

Змінено 4 квітня користувачем Surfer
Додавання відео

[vaycartana 349]

15 годин тому, Surfer написав:

Років вісім тому, теж зробив данний девайс. За основу взятий шпиндель від 16К20 з малою шестернею на шлицях. Привід подач від крокового двигуна з планетарним редуктором. Ну і, звичайно, частотний привід головного руху.  Його роботою задоволений, тому данний конструктив, цілком можна брати до уваги.

Цікаво були би фото побачити.

[alex77 34]

лет десять назад пришлось спроектировать и сделать обточной станок для валов 360мм, проточка-наплавка-проточка-шлифовка. частотник+тумблер переключающий-шаговик+полуавтомат+мач3-частотник+тумблер переключающий-шаговик+шпиндель шлифовальный самодельный привод воздух+мач3

[vaycartana 349]

Ще одна робота

Подготовка до нової роботи, більший трактор, більши діаметри



[turner 51]

, vaycartana написав:

Декілька відео роботи









стружка специфiчна...якщо на жовта проушина з чавуна,то чим приварював?

[vaycartana 349]

4 години тому, turner написав:

стружка специфiчна...якщо на жовта проушина з чавуна,то чим приварював?

 Кронштейн чавуннний, варив звичайним електродом.

[turner 51]

Дивно,теоретично,повинно зламатись при навантаженнi

[vaycartana 349]

, turner написав:

Дивно,теоретично,повинно зламатись при навантаженнi

Звичайний СЧ лопається якщо без прогріву варити, а леговані більш меньш нормально, нарід навіть панчем наплавляє, та розточує. Але я на таке не рішався.

[turner 51]

, vaycartana написав:

Звичайний СЧ лопається якщо без прогріву варити, а леговані більш меньш нормально, нарід навіть панчем наплавляє, та розточує. Але я на таке не рішався.

наплавка не проблема. ОК92.18 чи UTP 86. Обробка нормальна. А от приварити стальний болт до чавунного корпусу. Зазвичай воно не трима.  Ваша розточна приспособа,на вигляд, важка.От i здивувало

Змінено 13 квітня користувачем turner

[IMP 673]

, turner написав:

Дивно,теоретично,повинно зламатись при навантаженнi



При дотриманні правильних технологій ( уникнення відбілювання чавуну в ЗТВ) не проблема приварити сталь до чавуну. Правда після зварювання зварний шов набуває твердості біля 62 HRS і оброблюється лише за допомогою абразива. Саме для цих випадків і розроблявся нікелевий матеріал ПАНЧ-11. На сьогодні існують і більш кращі для таких цілей залізо-нікелеві матеріали з більшим вмістом заліза, та меншим нікеля. Сірий ковкий чавун, серед всіх видів чавунів найкраще піддається зварюванню.

[gesichtslos 673]

4 години тому, IMP написав:

Сірий ковкий чавун, серед всіх видів чавунів найкраще піддається зварюванню.

В камазовських причепах бачив приварені в нахлест до лонжеронів петлі дишла. Без натяку на кріплення заклепками (очевидно заводське виконання). І судячи з поведінки при кисневій різці то був КЧ

[vaycartana 349]

Зробив вже десь більше 10 розточок, і є вже деяки висновки, десь до 110 мм прекрасно працює d40 борштанга, на більши розміри зараз роблю d50, хоча возможно додатковий вузол теж допоможе. електродвигун 1500 об/хв в парі з редуктором 20к1, на діаметрах више 100 мм вже дохловат. Треба або брати редуктор з більшим передаточним, або серву.  Придивляюсь до 14 нм, у серви е великий плюс, опцию наварки з нею буде організувати простише.

[vaycartana 349]

Розточка саморобним різцем з твердосплавної фрези





[kratmel 257]

Слідкую за вашими досягненнями і позитивними результатами.

Прочитав ваш допис

, vaycartana написав:

хоча возможно додатковий вузол теж допоможе. електродвигун 1500 об/хв в парі з редуктором 20к1, на діаметрах више 100 мм вже дохловат.



і варіант заміни на серву.



, vaycartana написав:

Придивляюсь до 14 нм, у серви



Я б порівняв момент застосованого зараз двигуна і момент серви з точки зору редуктора.

На мою думку якщо перевищувати значно допустимий момент на вході редуктора - матимемо несправний редуктор і дуже скоро.



Тобто якщо застосований комплект не задовільняє механічно треба думати в сторону іншого комплекту, аналізуючи те, що зараз маємо, по реальній споживаній потужності (моменту) і обертах для різних діаметрів.

Лабораторний стенд для досліджень у вас готовий. Залишилось зібрати дані для порівняння і прийняти рішення.

В ідеалі на "жирніший" розточний вал - потужніший редуктор і двигун.







[vaycartana 349]

7 годин тому, kratmel написав:

Слідкую за вашими досягненнями і позитивними результатами.

Прочитав ваш допис



і варіант заміни на серву.





Я б порівняв момент застосованого зараз двигуна і момент серви з точки зору редуктора.

На мою думку якщо перевищувати значно допустимий момент на вході редуктора - матимемо несправний редуктор і дуже скоро.



Тобто якщо застосований комплект не задовільняє механічно треба думати в сторону іншого комплекту, аналізуючи те, що зараз маємо, по реальній споживаній потужності (моменту) і обертах для різних діаметрів.

Лабораторний стенд для досліджень у вас готовий. Залишилось зібрати дані для порівняння і прийняти рішення.

В ідеалі на "жирніший" розточний вал - потужніший редуктор і двигун.







Якщо редуктор витримає розточування хоча б 10 отворів, то він себе окупить із дуже великим запасом.

Переходити на більший типорозмір редукторів я не дуже хочу, бо пристрій і так досить важкий.

Швидше за все, спробую ще варіант без напрямних на зразок китайського S-Power — він вийде значно легшим,

і під нього зроблю допрацьований варіант або 075-го, або 090-го редуктора
