Регулювання вихідної напруги в Emerson BML 440 010/1

[Одессит 5 336]

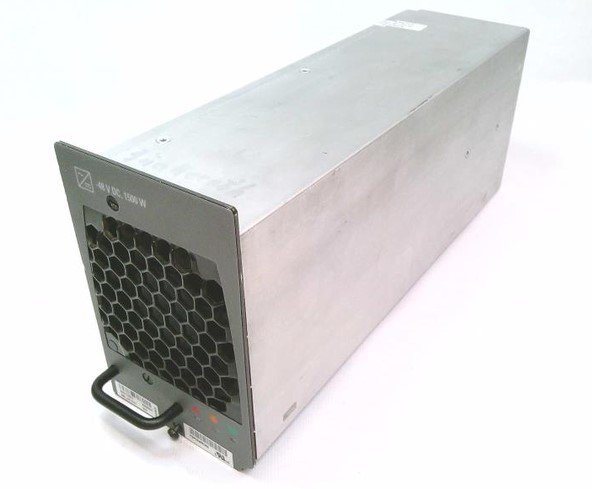

Є в природі такий професійний зарядний пристрій (52в/30А).



Зазвичай використовується на БС операторів мобільного зв'язку для заряджання свинцевих батарей 48 умовних вольт.
Проблема доробки полягає в тому, що саме цей пристрій керується виключно по "шині даних".
І, звісно, нікому нічого про ту шину невідомо.
Тому такі пристрої коштують відносно дешево, бо "по заводу" налаштовані на вихідну напругу 52 вольти.
Мені ж приспичило зробити 58,2 вольти (що для 16S LiFePo саме воно).
Вчора пан мав час та натхення. Від того все вийшло.

До справи.

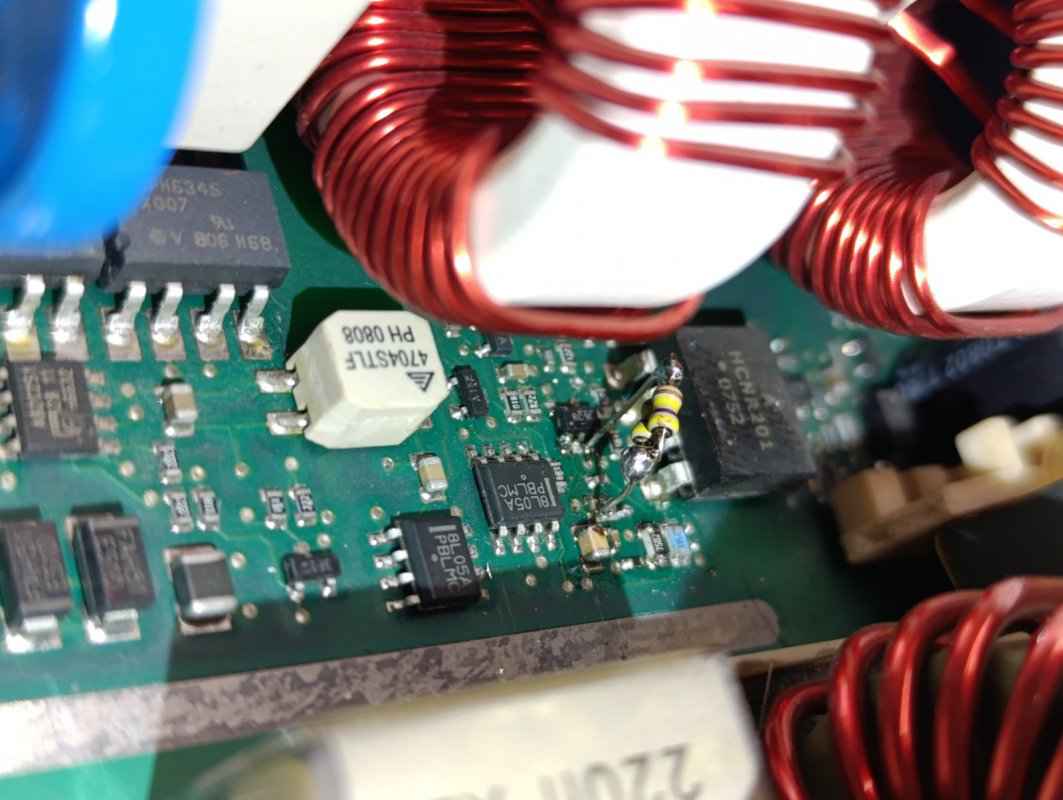

Виявилось що зворотній зв'язок по напрузі включає в себе відповідний дільник напруги з виходу пристрою, операційний підсилювач LMV321 в корпусі SOT23-5, та подвійну "точну" оптопару HCNR201.
Схему навіть не малював, бо немає сенсу.

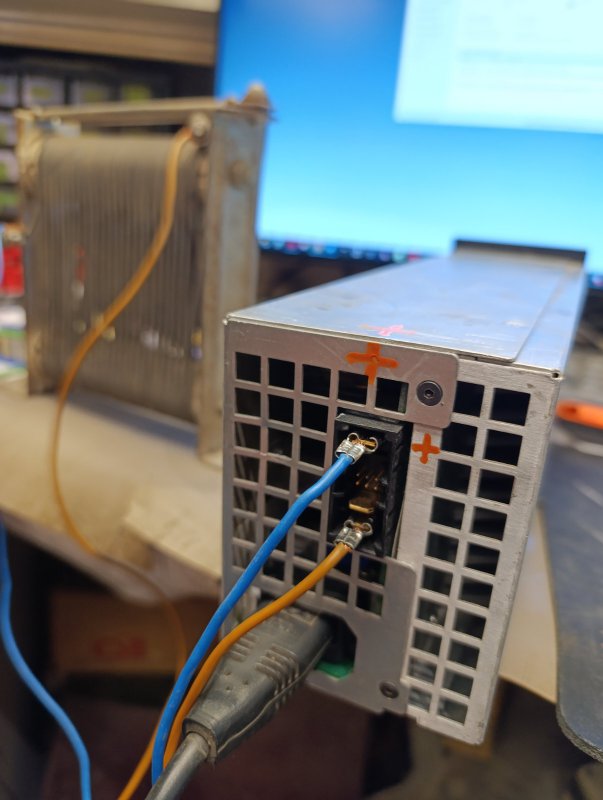

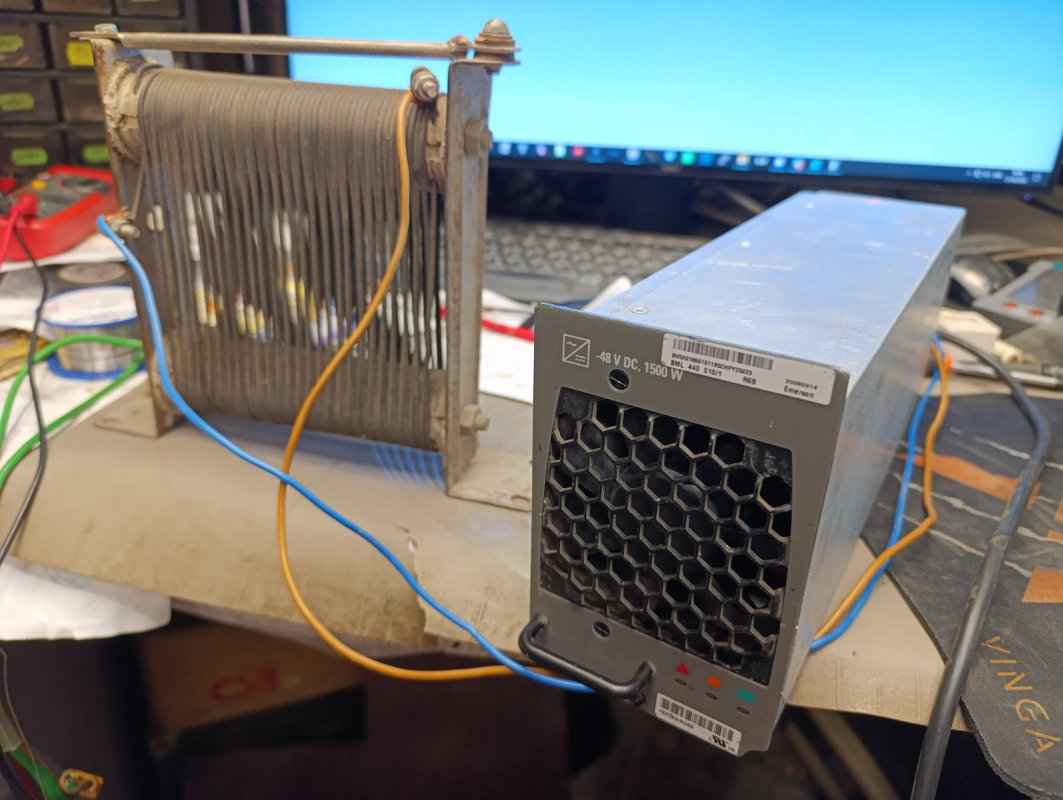

Просто напишу літерами, та покажу декілька фото.
ОП працює від однополярного живлення +5в.
Якщо в вас не трусяться руки - зробите.
Щоб збільшити вихідну напругу до 58,2 вольти потрібно лише ввімкнути між "пінами" 2-3 того ОП резистор 235кОм (два по 270 470кОм паралельно).
Не дякуйте (або дякуйте).


[softm 2 575]



, Одессит написав:

Якщо в вас не трусяться руки - зробите.



Ну да...

[Одессит 5 336]

, softm написав:





Ну да...

В тебе взагалі простий випадок...
А в мене та шляпа десь два роки під столом пролежала.





[Jonhson 180]

, Одессит написав:

Щоб збільшити вихідну напругу до 58,2 вольти потрібно лише ввімкнути між "пінами" 2-3 того ОП резистор 235кОм (два по 270кОм паралельно).
Не дякуйте (або дякуйте).




там, або опечатка, або нові закони фізики.

Два резистора в паралель по 270кОМ -дають  270/2=135 кОм

Таки, вочевидь,  опечатка у Вас?   Але де ?





[Одессит 5 336]

, Jonhson написав:

Таки, вочевидь,  опечатка у Вас?   Але де ?

Дякую за зауваження!
Очепятка таки всралась! Два по 470кОм, звісно.

А щоб зменшити вихідну напругу - вмикаємо той резистор між "пінами" 1-2 ОП



[softm 2 575]

1 година тому, Одессит написав:

В тебе взагалі простий випадок...
А в мене та шляпа десь два роки під столом пролежала.







11 лет под столом, второго найти не могу ... закатился куда-то
