Перемикач панелі керування верстата 6725в

[fason 0]

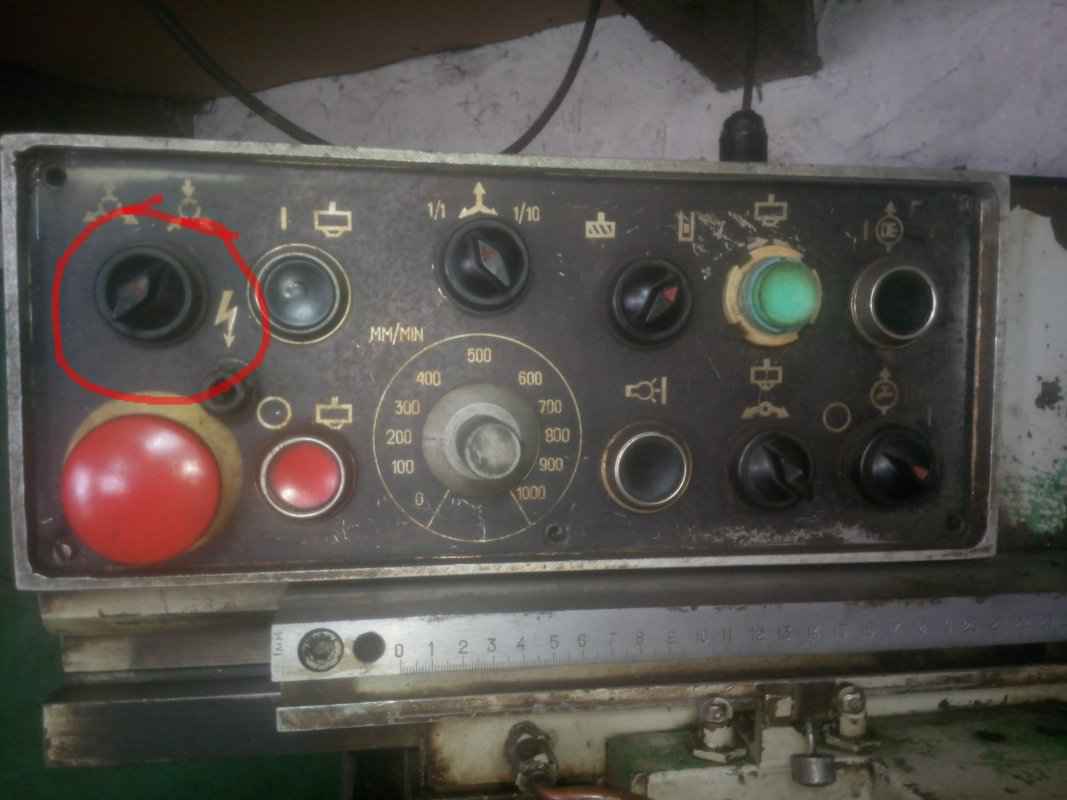

Слава Україні. Питання до власників широкоуніверсльного фрезерного верстата 6725в Комунарус. Для чого цей перемикач?



[Одессит 5 339]

Як на мене - віджим інструменту.

[fason 0]

Ні , не віджим інструменту. На віджим я знаю який. А це, можливо, зажим і віджим по осях  x, y, z. Але я не впевнений і не знаю в якому положенні, що відбувається.

Тому прошу допомоги спеціалістів, які працювали на таких верстатах.

[fason 0]

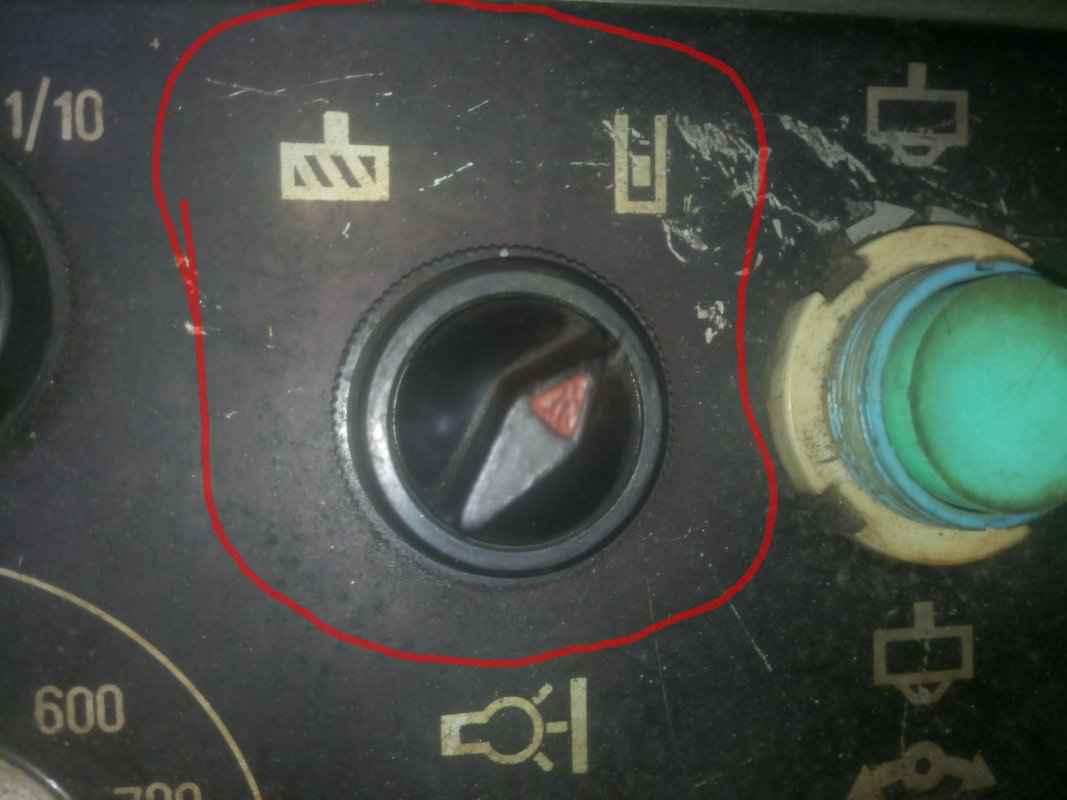

На цьому фото вказаний перемикач віджиму і зажиму інструменту

[gesichtslos 681]

 Що видав Gemini. Можете перевірити? Бо не зразу це видав

Прихований текст

На верстатах серії 6725В (s електрикою на реле або логічних блоках типу «Логіка-І» / БУЕ) цей перемикач відповідає за вибір технологічного циклу подачі або режиму роботи крокового/імпульсного переміщення.
Ось як ця система влаштована і для чого вона потрібна:
1. Значення піктограм
Ліва піктограма (заштрихований прямокутник / фреза над деталлю):
Режим «Торцеве / Суцільне фрезерування» (безперервний робочий хід).
У цьому положенні супорт рухається з обраною робочою подачею (mm/min) від початку до кінця без додаткових технологічних зупинок або зворотно-поступальних рухів.
Права піктограма (закритий П-подібний контур / паз):
Режим «Пазове / Шпонкове / Маятникове фрезерування».
У цьому режимі активується логіка реле/командоапарата для занурення та роботи в замкнених контурах. Подача координати прив'язується до кінцевих вимикачів: верстат може робити реверс подачі при досягненні упору, а врезання (подача на глибину) відбувається автоматично в крайніх точках.
2. Як це працює з сусідніми елементами панелі
Зверніть увагу на сусідні елементи поруч із цим галетником:
Перемикач 1/1 — 1/10 (зліва): Це подільник швидкості подачі (або електронна «понижайка» для приводів постійного струму). Він зменшує діапазон робочої подачі, виставлений на центральному диску (10 \dots 1000\ \text{мм/хв}), у 10 разів — тобто робить його 1 \dots 100\ \text{мм/хв}.
Зв'язка з режимом «Толчок / Наналагодження»: Коли ви вибираєте пазовий режим або мікроподачу, привод подачі отримує короткі імпульси струму. Це дозволяє точно виставити інструмент за розміткою або обережно врізатися кінцевою фрезою в метал без ризику поламати зуб.
3. Чому це виведено окремо від керування шпинделем?
У верстата 6725В кінематика шпинделя і привод подач повністю розділені:
Главный привод: Головний електродвигун крутить коробку швидкостей шпинделя (де оберти перемикаються механічними ручками вибору ступенів).
Привод подач: Окремий високодинамічний двигун (часто постійного струму або з тиристорним/триаковим перетворювачем), який керує ЕМС (електромагнітними муфтами) та ходовими гвинтами.
Саме тому на головному пульті знаходяться перемикачі, які керують виключно електрикою подач: величиною імпульсу, коефіцієнтом редукції (1/10), примусовим гальмуванням муфт та вибором автоматичного чи полуавтоматичного циклу.



[fason 0]

1 година тому, gesichtslos написав:

 Що видав Gemini. Можете перевірити? Бо не зразу це видав

  Приховати вміст

На верстатах серії 6725В (s електрикою на реле або логічних блоках типу «Логіка-І» / БУЕ) цей перемикач відповідає за вибір технологічного циклу подачі або режиму роботи крокового/імпульсного переміщення.
Ось як ця система влаштована і для чого вона потрібна:
1. Значення піктограм
Ліва піктограма (заштрихований прямокутник / фреза над деталлю):
Режим «Торцеве / Суцільне фрезерування» (безперервний робочий хід).
У цьому положенні супорт рухається з обраною робочою подачею (mm/min) від початку до кінця без додаткових технологічних зупинок або зворотно-поступальних рухів.
Права піктограма (закритий П-подібний контур / паз):
Режим «Пазове / Шпонкове / Маятникове фрезерування».
У цьому режимі активується логіка реле/командоапарата для занурення та роботи в замкнених контурах. Подача координати прив'язується до кінцевих вимикачів: верстат може робити реверс подачі при досягненні упору, а врезання (подача на глибину) відбувається автоматично в крайніх точках.
2. Як це працює з сусідніми елементами панелі
Зверніть увагу на сусідні елементи поруч із цим галетником:
Перемикач 1/1 — 1/10 (зліва): Це подільник швидкості подачі (або електронна «понижайка» для приводів постійного струму). Він зменшує діапазон робочої подачі, виставлений на центральному диску (10 \dots 1000\ \text{мм/хв}), у 10 разів — тобто робить його 1 \dots 100\ \text{мм/хв}.
Зв'язка з режимом «Толчок / Наналагодження»: Коли ви вибираєте пазовий режим або мікроподачу, привод подачі отримує короткі імпульси струму. Це дозволяє точно виставити інструмент за розміткою або обережно врізатися кінцевою фрезою в метал без ризику поламати зуб.
3. Чому це виведено окремо від керування шпинделем?
У верстата 6725В кінематика шпинделя і привод подач повністю розділені:
Главный привод: Головний електродвигун крутить коробку швидкостей шпинделя (де оберти перемикаються механічними ручками вибору ступенів).
Привод подач: Окремий високодинамічний двигун (часто постійного струму або з тиристорним/триаковим перетворювачем), який керує ЕМС (електромагнітними муфтами) та ходовими гвинтами.
Саме тому на головному пульті знаходяться перемикачі, які керують виключно електрикою подач: величиною імпульсу, коефіцієнтом редукції (1/10), примусовим гальмуванням муфт та вибором автоматичного чи полуавтоматичного циклу.



Дуже вдячний Вам за відповідь!!! Дай Бог Вам ЗДОРОВЯ І МИРУ!!!!

[fason 0]

Сьогодні, прийшло натхнення і я розібрався для чого цей перемикач в верстаті 6725в. Він для зажиму супорта, стола і фрезерної бабки ( осі z,x,y). В положені ,де зображена фреза все віджато, а в положені із зображенням перевернутої букви "п" із штрохом всередині - все зажато.

Можливо ця інформація комусь знадобиться.

[gesichtslos 681]

таки да

також комент під одним з відео: "  автоматическая подача выключена,работаю в ручном режиме.нужно зажать две направляющие а одну оставить.в автоматическом режиме,две направляющие зажимает а рабочую нет.но мне надо в ручном режиме зажать направляющие"
