Вигрузка тирси з бункера (шиберна заслонка)

[torri 99]

Доброго дня  є певна задача яку ніяк не можу вирішити а саме.

Потрібно виготовити бункер для вилочного погрузчика для переміщення сухої тирси .  сам бунккер має бути розміром 1200 на 1200 на 1500 мм отвір для вигрузки 400 на 400мм

знизу береться вилками і їдеться на місце вигрузки. Там людина має потянути за ричаг і тирса має висипатись у низ.

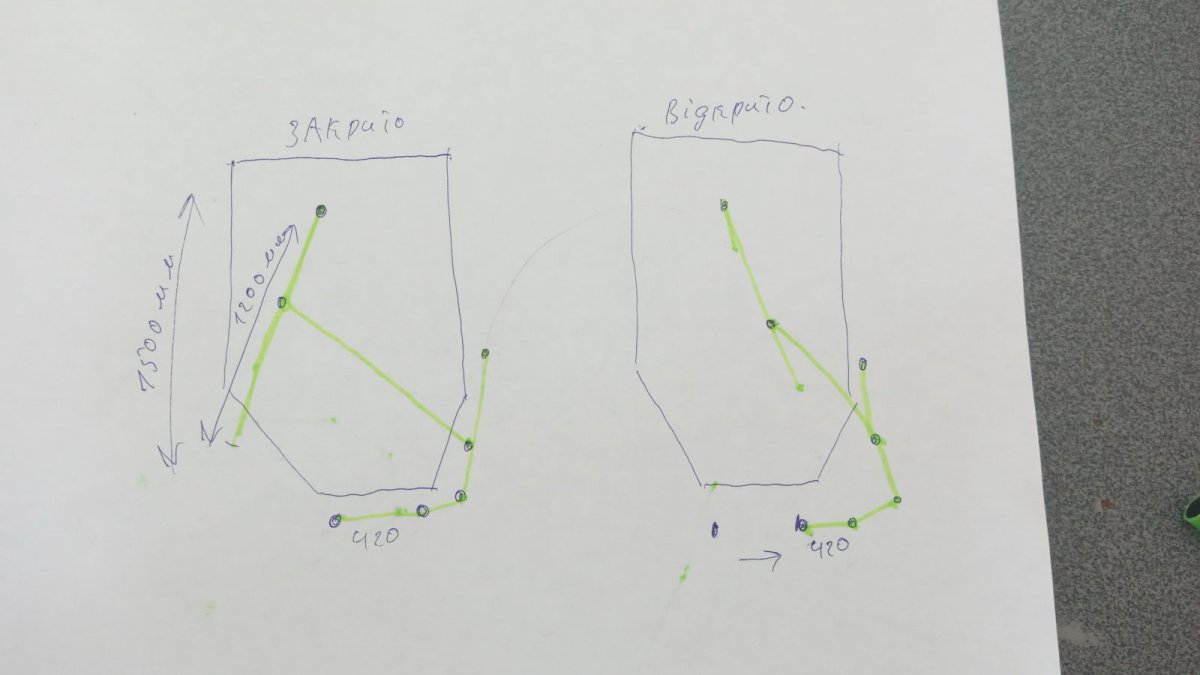

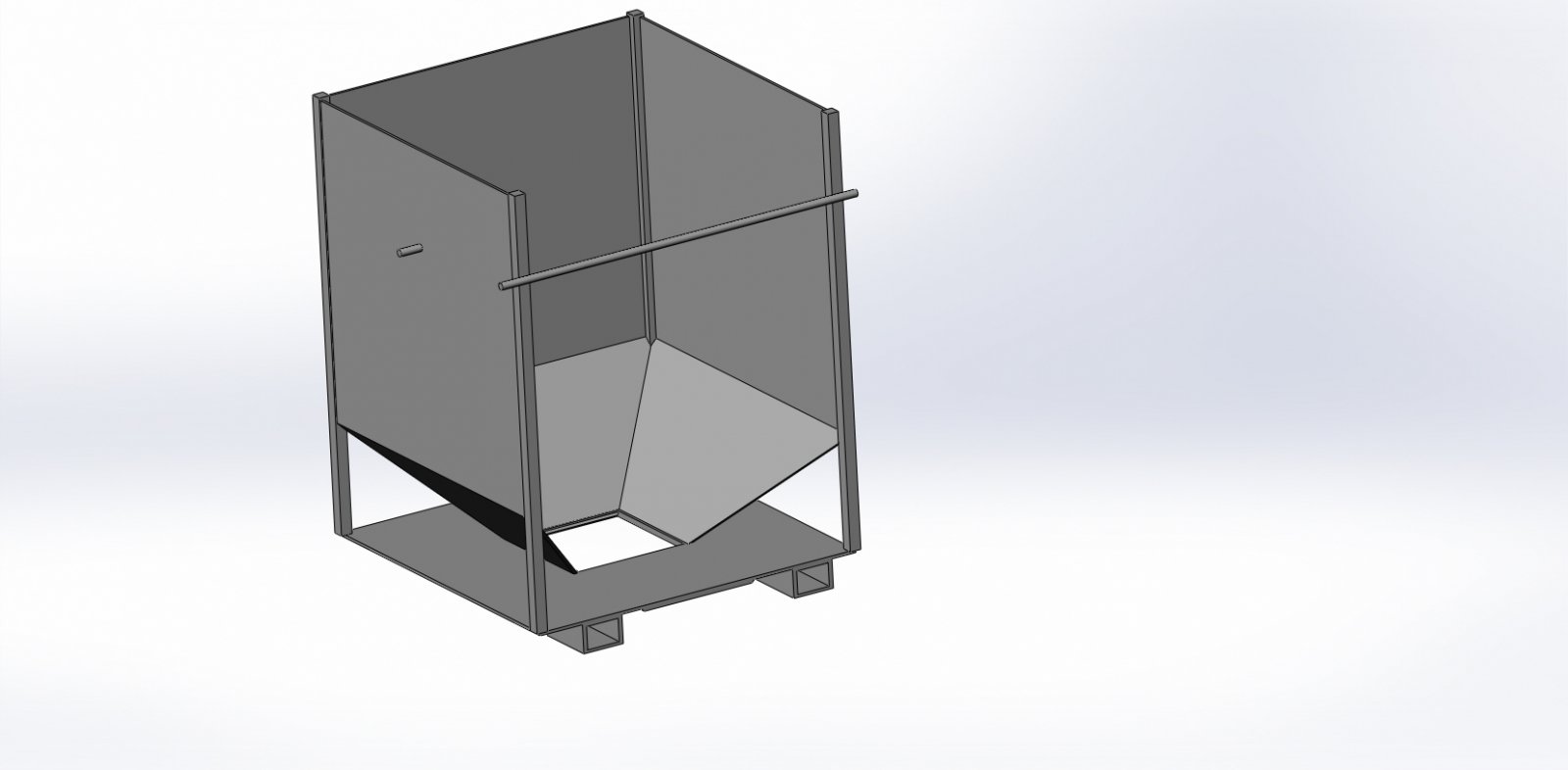

Так от проблема наступна, потрібно спроектувати    систему ричагів шибера. сьогодні цілий день лазю по інтернету і не можу найти нічого схожого  і методику побудови такого зєднання.    Я накидав як це я бачу в голові  але не впевнений що це оптимальне розміщення.  прикладаю відео

також цікаво почути ввашу думку  взагалі до доцільності такої схеми.

capture-1.avi

[torri 99]



capture-1.avi

Змінено 23 серпня користувачем torri

[kratmel 271]

Суха тирса буває "кучерявою" і "зернистою" або сумішшю обох видів.

Насипом в порівняно високому і "вузькому" бункері тирса злежується і в залежності від часу - робить склепіння.

Далі після відсування малої заслінки висипається трошки і склепіння тримає матеріал в бункері.



Щодо механіки засувки - то я б заглядав на механіку засувки на фурах-зерновозах позаду контейнера їх зазвичай дві.

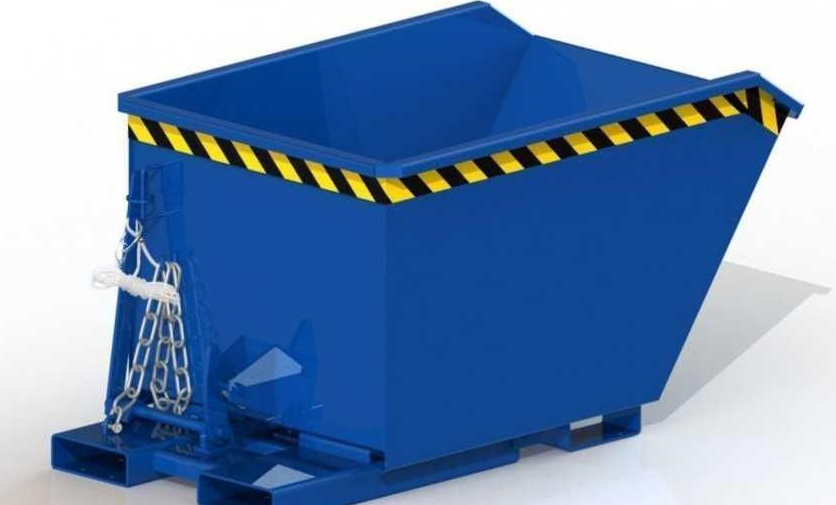

Щодо самого бункера для навантажувача то напевно кращою була б конструкція саморозвантажувального контейнера.

Щось таке.

[Олек77 247]

Просто відкидний донизу люк на петлі та ляді не варіант? Місця мало?



[Олек77 247]

Просто відкидний донизу люк на петлях та ляді не варіант?
У зернових бункерах просто поворотний шибер з гідроциліндром, але для тирси, напевно, не підійде - "зависне".

[kratmel 271]

Тут детальніше

https://www.rouramh.com/options-parts/release-system/

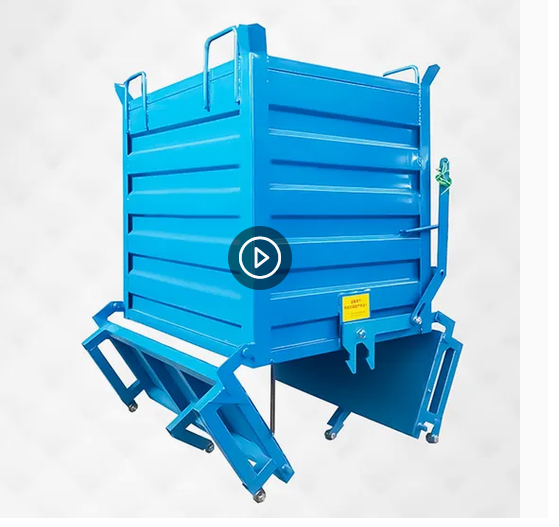

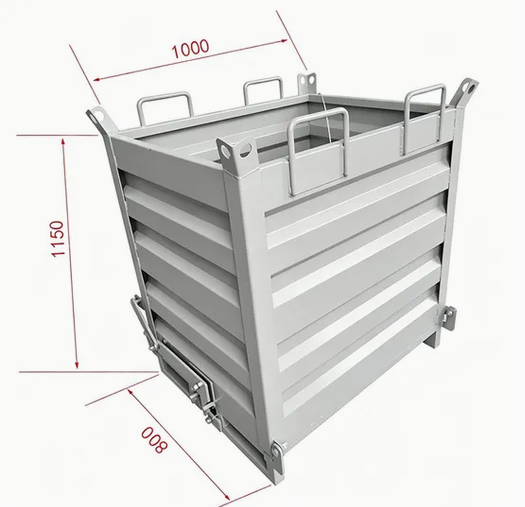

Ще цікавий варіант шукається як Self Dumping Forklift Hopper with Chain Release





Змінено 23 серпня користувачем kratmel

[torri 99]

, kratmel написав:

Далі після відсування малої заслінки висипається трошки і склепіння тримає матеріал в бункері.



Щодо механіки засувки - то я б заглядав на механіку засувки на фурах-зерновозах позаду контейнера їх зазвичай дві.



Щодо самого бункера для навантажувача то напевно кращою була б конструкція саморозвантажувального контейнера.

Щось таке.

Я розумію що краще перекидний бункер Але  трішки є проблеми з  його ровантаженями там дуже вузьке місце.

Сама тирса буде набрана  і через 2 хвилини вигружена тож  часу на слежування у неї не буде,

, Олек77 написав:

Просто відкидний донизу люк на петлях та ляді не варіант?

Мало місця  Я розумію що так було б краще .

[kratmel 271]

Щодо вашого варіанту,  все таки, є в мене сумніви, що все висиплеться самостійно.

Поняття набрана явно не 2 хв, а конструкція бункера має дно яке створює бічну складову стискання того всього внизу.

Якщо ж набирається такий об'єм за 2 хв то навантажувач тут явно зайвий - простіше ставити пневмотранспорт і переміщувати тирсу трубами.

Тому виконуючи завдання попереджуйте замовника про можливі нюанси наперед.

[Олек77 247]

, torri написав:

Мало місця  Я розумію що так було б краще .

І з двох половинок?


[newengine 345]

2 години тому, kratmel написав:

є в мене сумніви, що все висиплеться самостійно.

Для водія кари не проблема труснути бункер

[Stebium1 3 791]

6 годин тому, torri написав:

Доброго дня  є певна задача яку ніяк не можу вирішити а саме.

 Там людина має потянути за ричаг і тирса має висипатись у низ.





Открывание шибера рычагами всегда секас.

Самое лучшее, что видел за свою жизнь это шестерёнчато-реечный механизм со штурвалом.



[Stebium1 3 791]

Собственно есть в продаже. не реклама.

https://prom.ua/p539764441-mehanizm-podjoma-shibera.html
