Самостійна зборка LiFePo4

[Jonhson 185]

Здавалося, що все  просто і зрозуміло, але це так тільки здавалося.  По-перше, потрібна "допомога зала", по-друге - хай буде щось накшталт інструкції для чайників.

Отже, придбав я собі 4 банки Лиферів на 314 а-г.  На відомому сайт нкон.нл.

І почалось. Для роботи ліферів потрібна БМС. Гаразд, замовив, отримав. JK-B2A8S20P-3.2LCD   (Алішка рулить)

І ось тут перше питання, як її підключати, щоб не спалити.

Вона на 4-8 банок.  Отже перші 4 проміжні балансовочні проводи підключу.  А решту?  просто ізолюємо і залишаємо ... Плюс, я так розумію, треба підключати на плюс зборки.  В останню чергу?

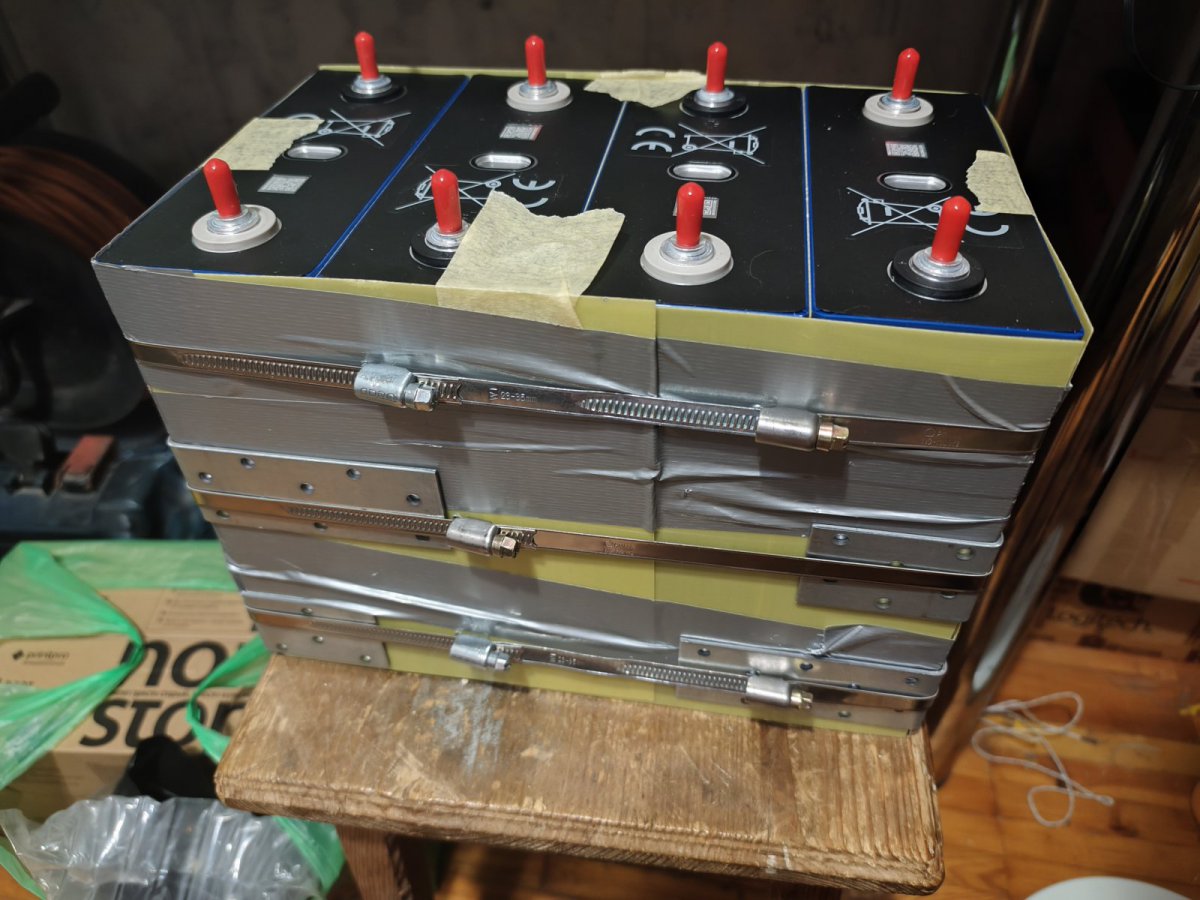

Далі, ці банки треба ще обжати певним зусиллям.  Ось тут я вже протер собі лисину - як зробити найкраще. Бо недотиснув - погано, перетиснув- теж погано.  Шпильками, гадаю, буду стягувати, але як контролювати?

Ще пластини металеві ставити, чи щось біль цікаве з рішень є?

Ізолятори із склопластика 0,5 мм товщиною придбав, вже отирмав.(Алішка рулить)

Перемички - у комплекті із банками. Ззовні непогані, хай будуть...

Питання - провода. Підкажить марку, явку та паролі для мяких проводів на 100-200-300 А?   Обжимки для проводів є, кінцевики - теж...

Щось треба накшталт корпусу ще сробити, клеми встановити... Якісь рішення  підкажить?

Змінено 24 вересня користувачем Jonhson

[savelich 873]

Наберіть в "гуглі"  "форум SDV channel" - попадете на форум по сонячній енергетиці на "телеграмі", там знайдете відповіді на все, що вас цікавить.

[softm 2 590]

, Jonhson написав:

Здавалося, що все  просто і зрозуміло, але це так тільки здавалося.  По-перше, потрібна "допомога зала", по-друге - хай буде щось накшталт інструкції для чайників.

Отже, придбав я собі 4 банки Лиферів на 314 а-г.  На відомому сайт нкон.нл.

І почалось. Для роботи ліферів потрібна БМС. Гаразд, замовив, отримав. JK-B2A8S20P-3.2LCD   (Алішка рулить)

І ось тут перше питання, як її підключати, щоб не спалити.

Вона на 4-8 банок.  Отже перші 4 проміжні балансовочні проводи підключу.  А решту?  просто ізолюємо і залишаємо ... Плюс, я так розумію, треба підключати на плюс зборки.  В останню чергу?

Именно так. Всеравно включается оно от кнопки ...





Далі, ці банки треба ще обжати певним зусиллям.  Ось тут я вже протер собі лисину - як зробити найкраще. Бо недотиснув - погано, перетиснув- теж погано.  Шпильками, гадаю, буду стягувати, але як контролювати?



Динамометром. Усилие закручивания переводите в усилие сжатия.





Ще пластини металеві ставити, чи щось біль цікаве з рішень є?



Ставить люминь 4..5 ми, не ржавеет





Ізолятори із склопластика 0,5 мм товщиною придбав, вже отирмав.(Алішка рулить)

Перемички - у комплекті із банками. Ззовні непогані, хай будуть...



В комплекте не надо. Надо чтобы гнулись. Банки под зарядом расширяются... Контакты едут ...





Питання - провода. Підкажить марку, явку та паролі для мяких проводів на 100-200-300 А?



Зачем на три разных тока? Выберите один.

100 ампер параллельно два пв3-16 .Честных. Одесс-кабель.











Обжимки для проводів є, кінцевики - теж...

Щось треба накшталт корпусу ще сробити, клеми встановити... Якісь рішення  підкажить?



Корпусы есть готовые. По цене АКБ...

Я сделал из 2020 и туда прикрутил.

Сейчас расширяю до 24 АКБ таких как у вас....

Неспешно...

[MaksKo 55]

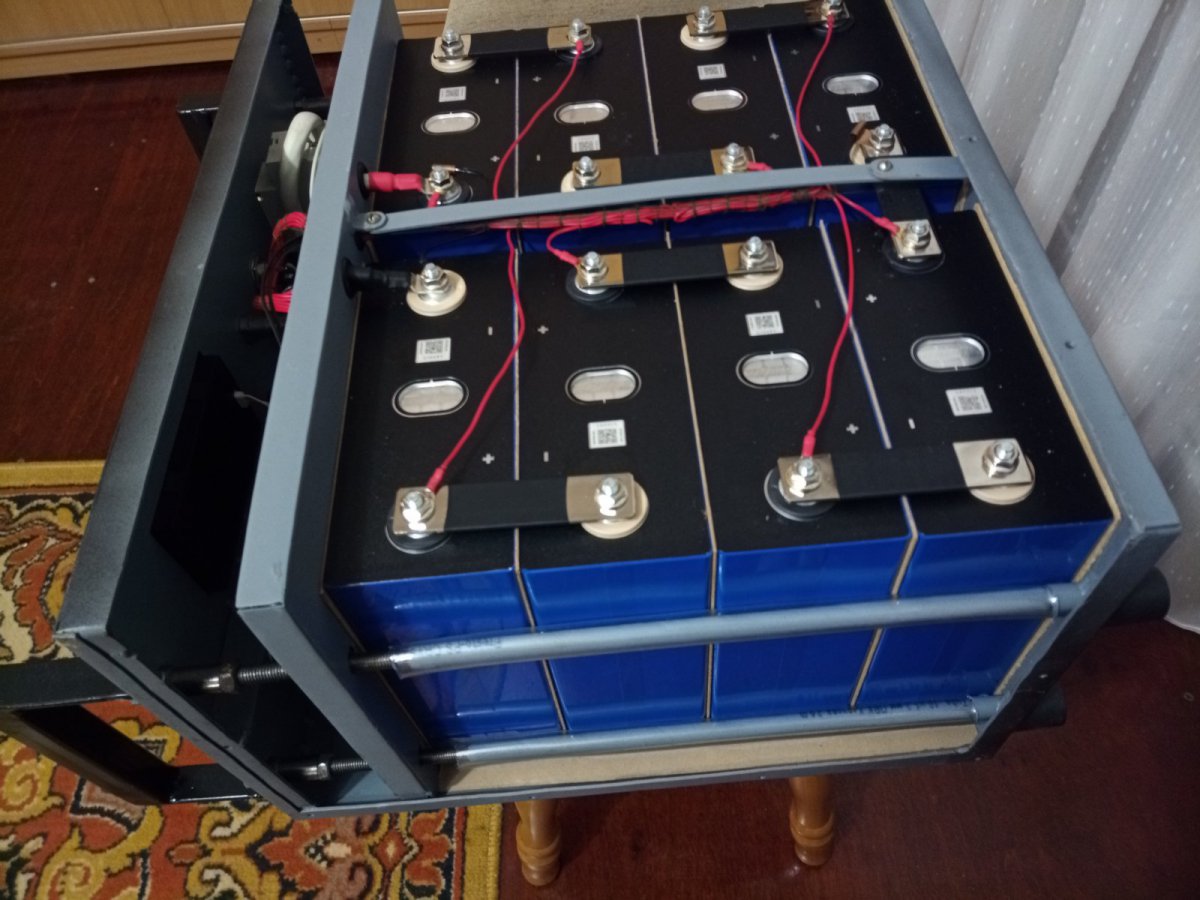

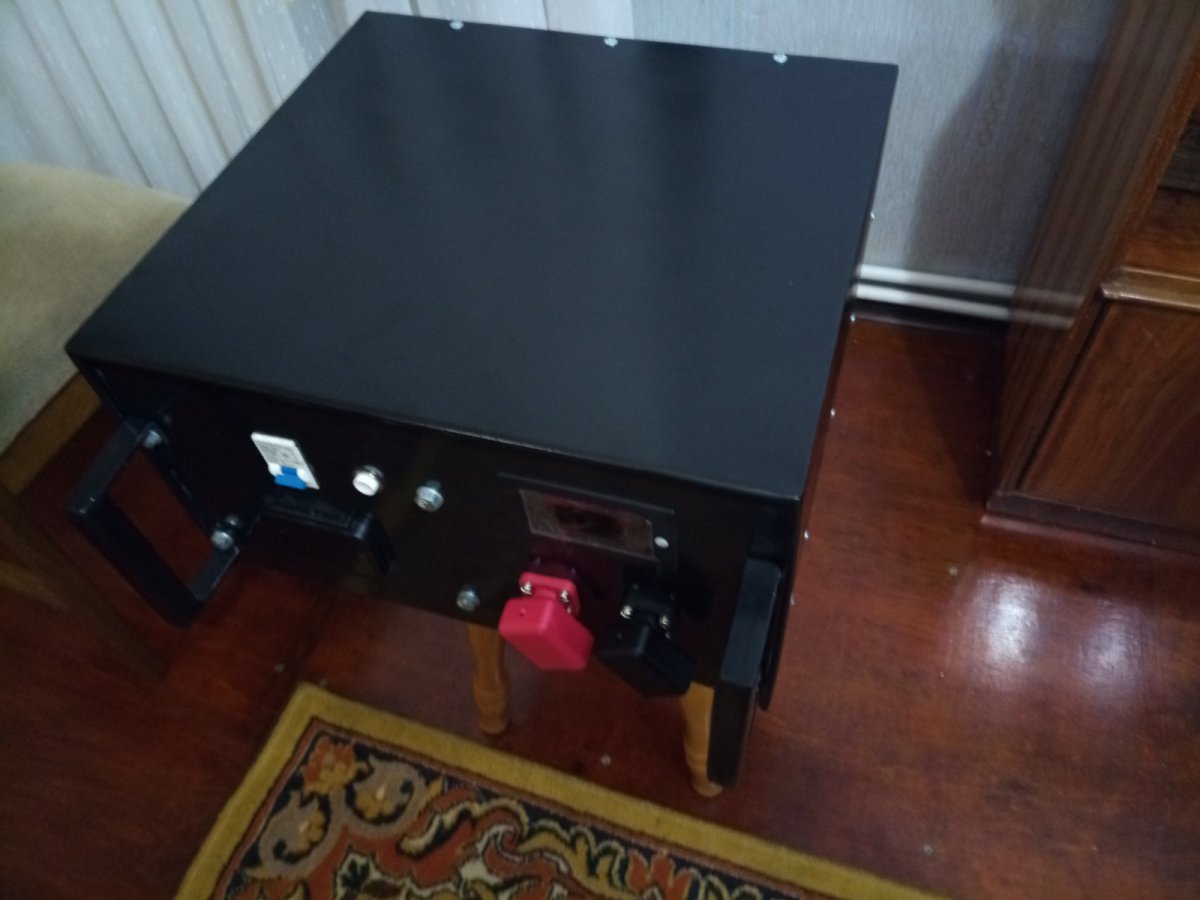

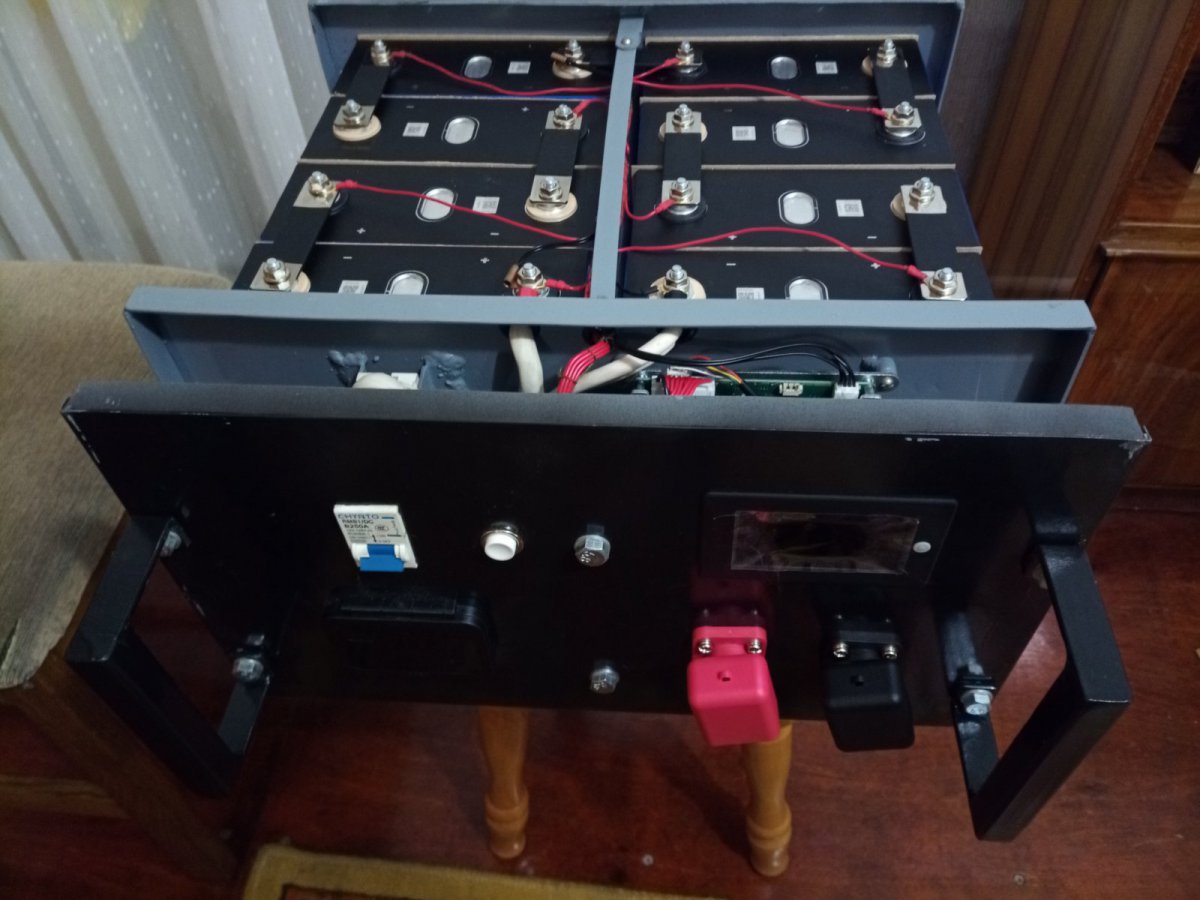

Отаке от виробив собі, три місяці вже працює. Робилося з того, що було: бляха 2.0, на кришку 0.8, шпильки якісь 9мм під М8, трохи токарки всяких стійок, ніжок. перемички комплектні, склотекстоліту не було доступного - взяв електрокартон 1.0 (в квартирі сухо) -ізоляція потрібна не тільки поміж банок, а і від стінок і знизу, а для профілактики і зверху, дроти по (-) 2х16, по (+) 1х25 - струми в мене невеликі, максимум 80А.

[Jonhson 185]

Блин, ну я теперь совсем чувствую себя ущербным :-).

Вопрос,  момент затяжки гаек, теоретически, можно в натяг пересчитать.  Но.... Умнее никто не придумал ничего?

[MaksKo 55]

 З того, що бачив: більшість готових акумуляторів, особливо недорогих, мають банки, зклеєні посиленим скотчем - ото і увесь натаяг, рекомендації виробника і все таке. Сам затягував помірно від руки - підлізти туди динамометричним ключем у мене неможливо. Натяг тримє пакет, щоб не роздуло. А як домахуватись до того моменту, так можна ще й зважати на температуру та рівень заряду при затяжці - воно теж впливає.

Єдине, що може бути важливим - гайки з буртом, щоб не розкрутилися.

[Maple 776]

Я пару штук зібрав в готових придбаних на ОЛХ корпусах, перевага:  швидко і без гемору. Але дорого, 2500 грн. за корпус для батареї на 2,5 кВт години. Пішов іншим шляхом.

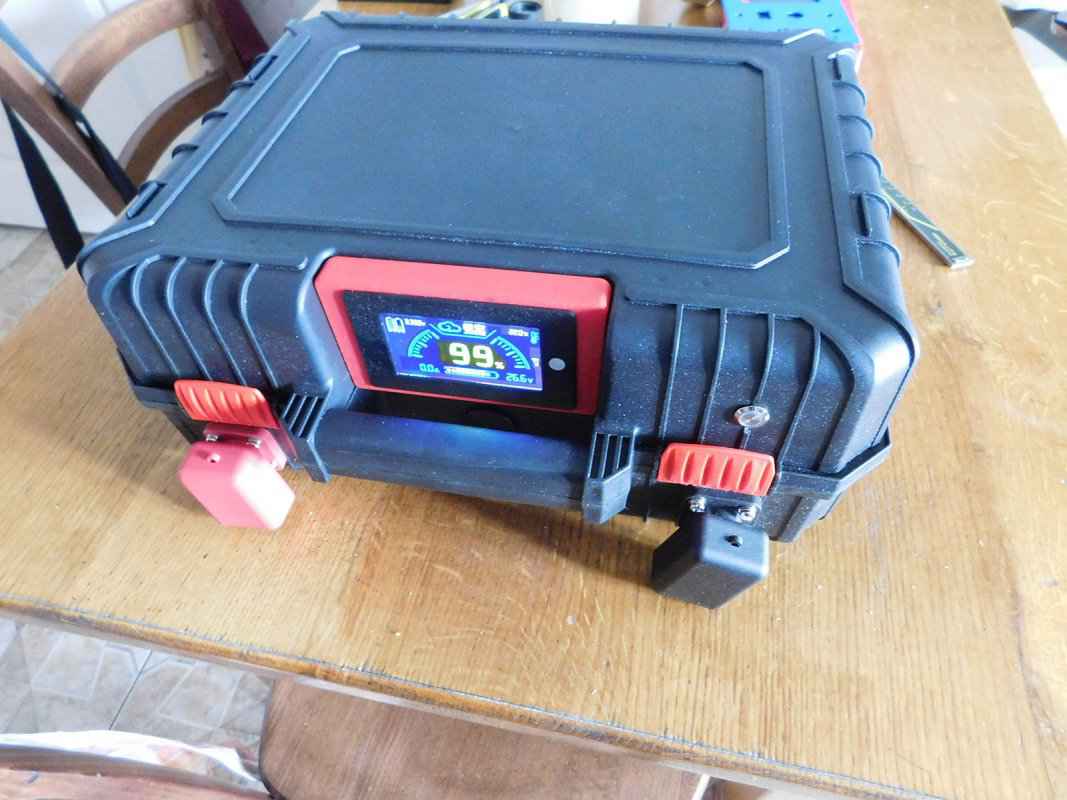

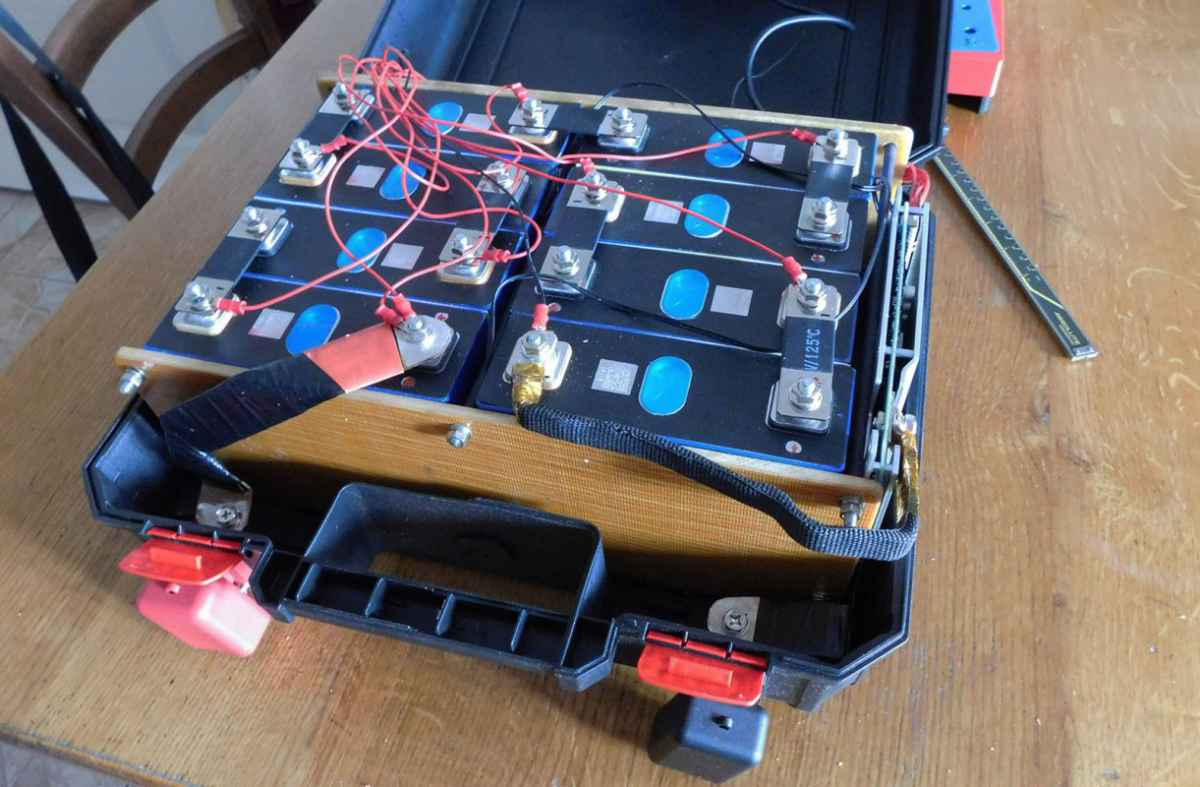

Зараз вже майже закінчив економ-варіант в інструментальному ящику. Дешево, порівняно з готовим, але відносно довго і геморно, бо хотів максимально компактно, тому така компановка, тому шини замість силових дротів. Екран врізати вже не було куди, прийшлось ліпити на зовні. Стяжні пластини з стеклотекстоліту (просто він у мене був), шпильки М5, затягував маленьким ключем без фанатизму, щоб тільки гровери стиснулися.

Придивіться до інструментальних валіз, вони є доволі міцні, особливо всякі герметичі/ударостійкі. Користуюсь для своїх потреб Keter, класні валізи/ящики, але, в даному випадку нічого по розмірах не підходило. Взяв Kistenberg, він хлипкіше, ніж Keter, але дешевше, батарея буде не переносна, тому не критично.

[Олек77 252]

, Jonhson написав:

Блин, ну я теперь совсем чувствую себя ущербным :-).

Вопрос,  момент затяжки гаек, теоретически, можно в натяг пересчитать.  Но.... Умнее никто не придумал ничего?

Та в теорії, воно просто - пружини підібрати. Від пресових блоків, наприклад.

[MaksKo 55]

3 години тому, Maple написав:

Я пару штук зібрав в готових придбаних на ОЛХ корпусах, перевага:  швидко і без гемору. Але дорого, 2500 грн. за корпус для батареї на 2,5 кВт години. Пішов іншим шляхом.

Зараз вже майже закінчив економ-варіант в інструментальному ящику. Дешево, порівняно з готовим, але відносно довго і геморно, бо хотів максимально компактно, тому така компановка, тому шини замість силових дротів. Екран врізати вже не було куди, прийшлось ліпити на зовні. Стяжні пластини з стеклотекстоліту (просто він у мене був), шпильки М5, затягував маленьким ключем без фанатизму, щоб тільки гровери стиснулися.

Придивіться до інструментальних валіз, вони є доволі міцні, особливо всякі герметичі/ударостійкі. Користуюсь для своїх потреб Keter, класні валізи/ящики, але, в даному випадку нічого по розмірах не підходило. Взяв Kistenberg, він хлипкіше, ніж Keter, але дешевше, батарея буде не переносна, тому не критично.

На яку ємність то банки?

[Maple 776]

Gotion IFP53148115 104Ah

Змінено 25 вересня користувачем Maple

[MaksKo 55]

, Maple написав:

Gotion IFP53148115 104Ah

От. А якби 280-314, чи ризикнули би Ви у пластик ставити під 50 кг? Бачив одного клоуна на ютубі, так той збирав по 4 банки 280х в пластиковому кошику чи то для овочів чи для хом'яків, в це 22кг як мінімум, і пропонував придбати таке людям. І зверху тулив гібридного інвертора - народна зарядна станція.

[Maple 776]

Звісно, що були б втричі більші комірки, то треба було брати готовий металевий, тут інше співвідношення ціни корпуса до загальної ціни комплектуючих, для малих комірок корпус коштує, як вартість 2+ комірок, а для великих, як 1+.

Але, наприклад, цей красунчик витримає. https://prom.ua/ua/p3119734507-yaschik-dlya-instrumentov.html

Питання тільки в компоновці і він занадто високий. Але в певних ситуаціях це - плюс. На ньому легко може сидіти доросла людина під 100 кг.

[Maple 776]

7 годин тому, MaksKo написав:

Отаке от виробив собі, три місяці вже працює. Робилося з того, що було: бляха 2.0, на кришку 0.8, шпильки якісь 9мм під М8, трохи токарки всяких стійок, ніжок. перемички комплектні, склотекстоліту не було доступного - взяв електрокартон 1.0 (в квартирі сухо) -ізоляція потрібна не тільки поміж банок, а і від стінок і знизу, а для профілактики і зверху, дроти по (-) 2х16, по (+) 1х25 - струми в мене невеликі, максимум 80А.





Ви зробили мега корпус із шаленим запасом міцності. Але не всі мають можливість зробити це в квартирі (різати, гнути, варити, точити). Тому всі крутяться, як можуть.

[softm 2 590]

9 годин тому, Jonhson написав:

Блин, ну я теперь совсем чувствую себя ущербным :-).

Вопрос,  момент затяжки гаек, теоретически, можно в натяг пересчитать.  Но.... Умнее никто не придумал ничего?



Придумали. Пружины, компенсационные механизмы. Проставки.



Нельзя ставить жёсткие перемычки и нужен механизм компенсации для затяжки:





[BOOST 1]

Слава Україні. Я коли збирав свій акум минулого року то відразу замінив алюмінієві перемички на гнучкі мідні, ціна там понти відносно ціни комірки з відірваною клемою. А стосовно розширення комірок то я на початку думав поставити на шпильку між гайкою та корпусом пакети тарільчатих пружин, тільки оті тарілки розповзаються і клиніть, так що поки що між комірками стоять листи м'якої гуми. На цю зиму може бути інтенсивне використання акумулятора, тому думаю поставити замість тарільчатих пружин виті пружини для штампів, вони є різної довжини, діаметру та зусилля. Якщо цікаво можу показати своє творіння зроблене в умовах темноти та холоду.

[softm 2 590]

17 годин тому, BOOST написав:

Якщо цікаво



Показывайте, я по сути тоже собирал, и когда света не было по 14 часов.

Так что ошибок море а переделка - горе.

[BOOST 1]

Щось дивне з цим форумом, якісь гіперпосилання йому заважають, то не заважають уже.

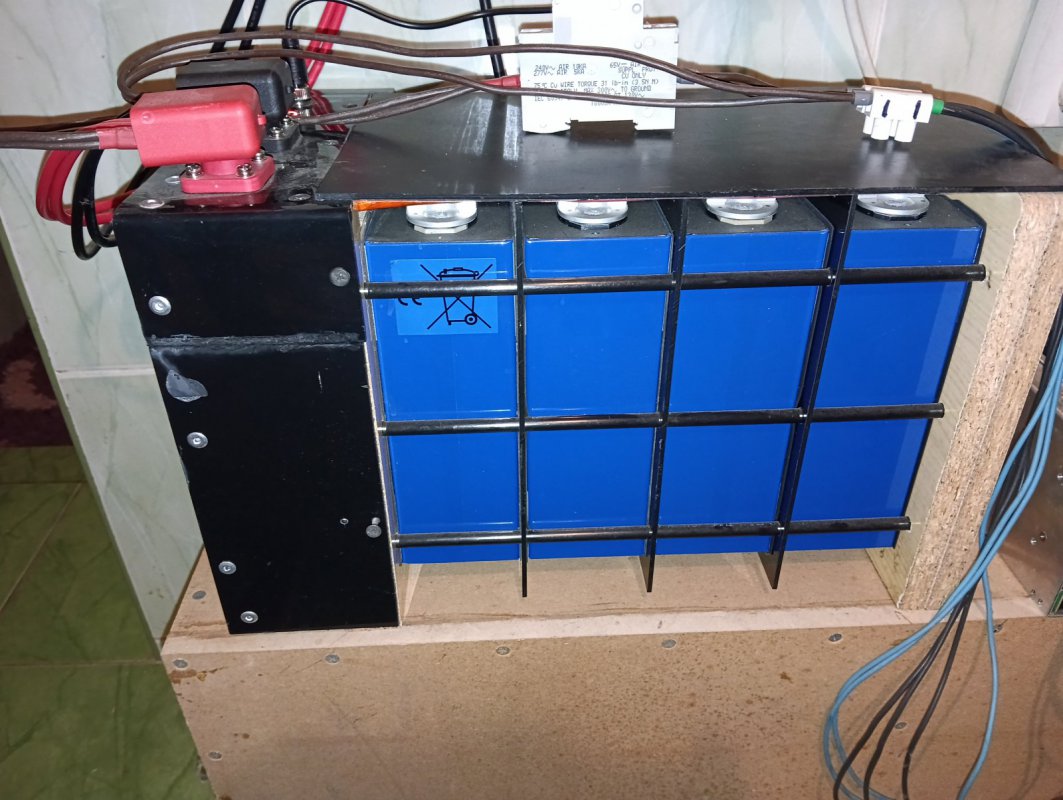

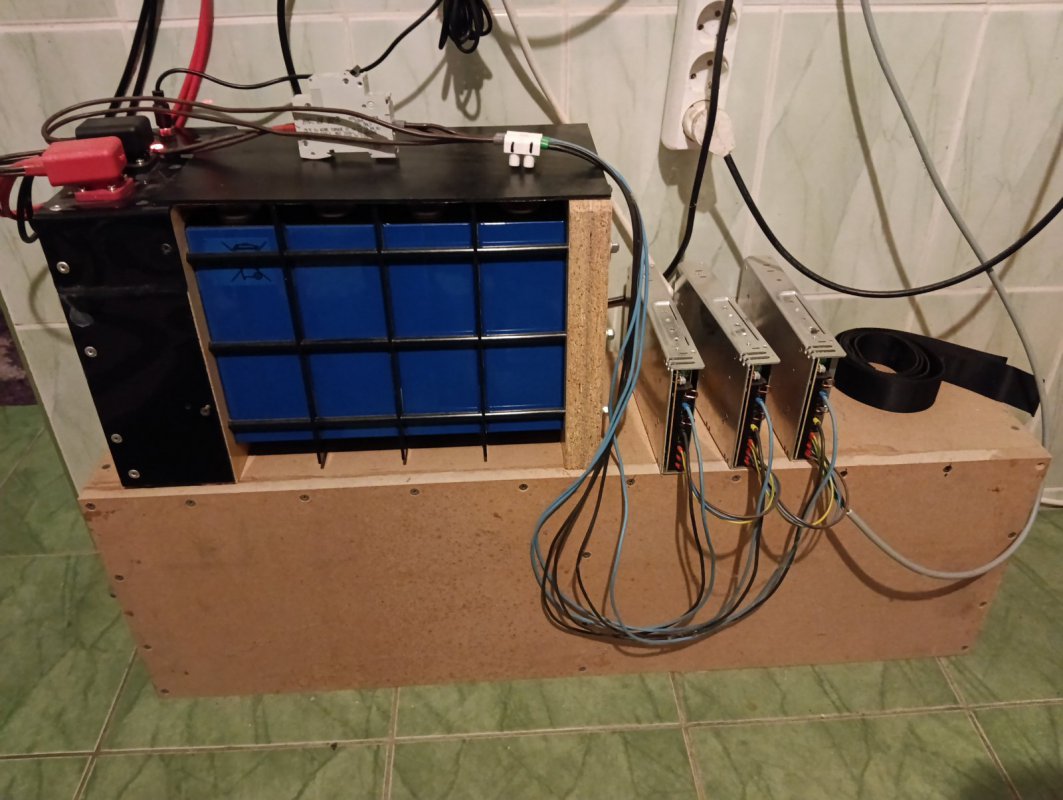

Бокові стінки акрил, клеєні дихлоретаном, тримає намертво.

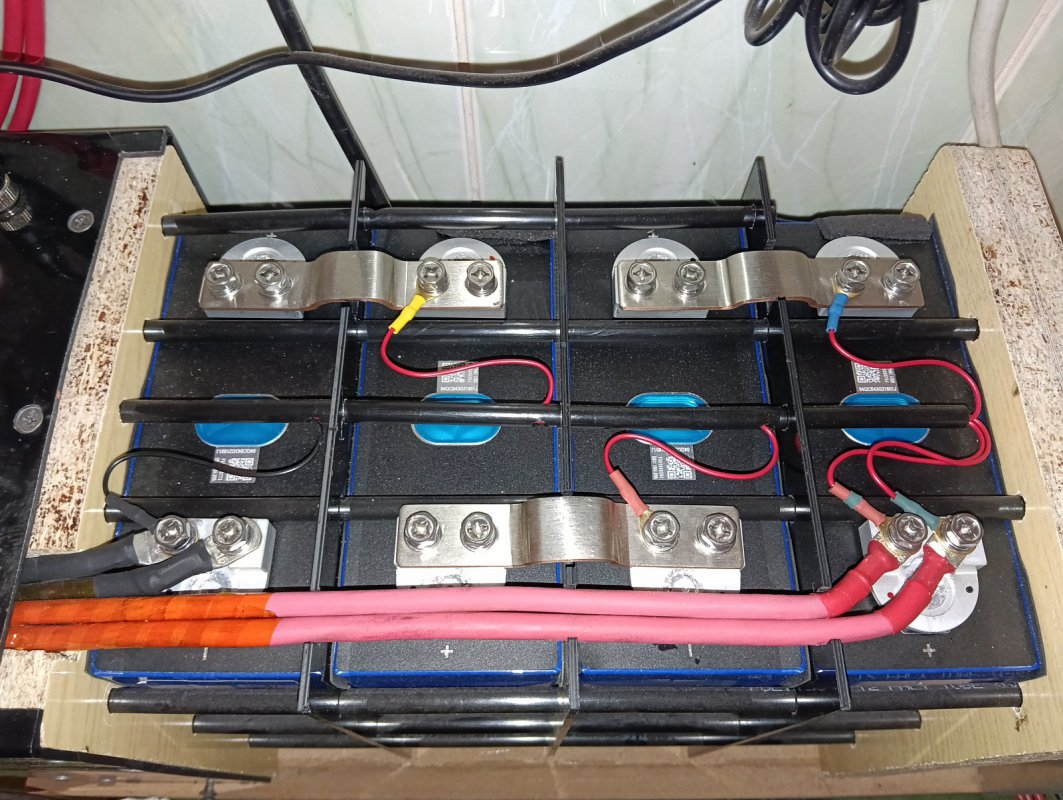

Перемички мідь, але без термоусадки. Переборки з листового акрилу, між акрилом та коміркою гума для часткової компенсації розширення комірок. Між гумою та коміркою мала бути нагрівальна плівка, але до неї руки так і не дійшли.

Увесь цей бутербод стягують 10 шпильок м6, а щоб різьба не продавила термоусадку на комірках шпильки одіті в поліамідні трубки діаметром 6 мм від пневматики вантажівок.

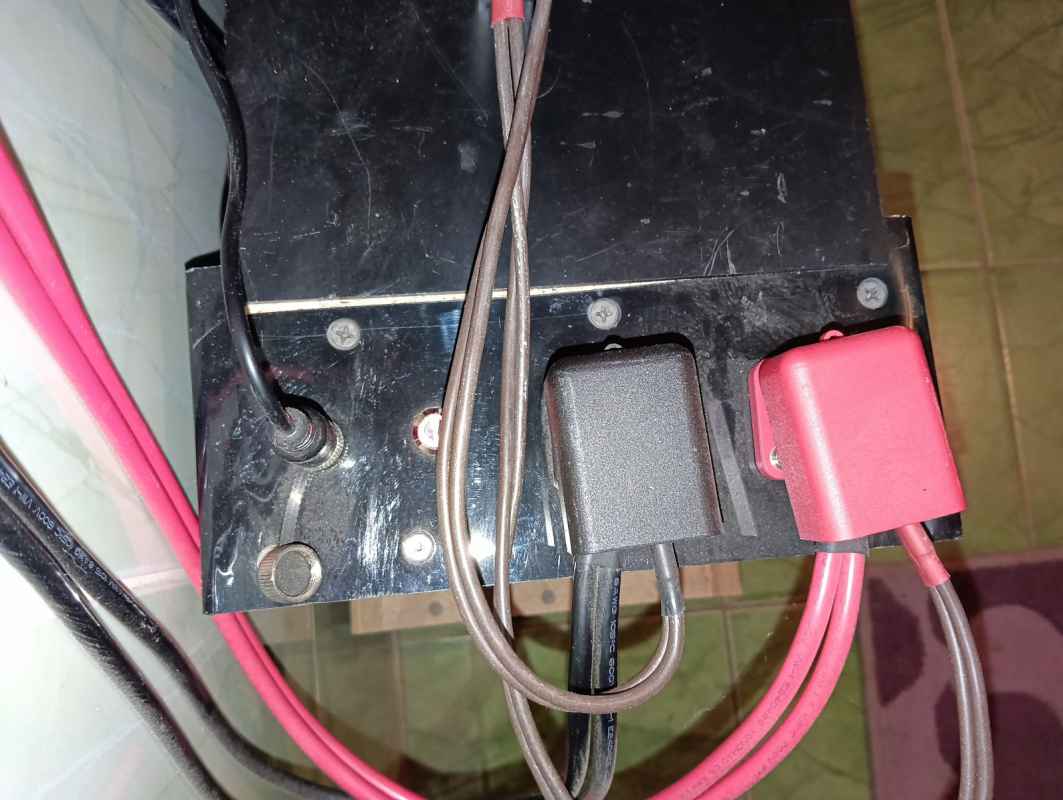

Клеми брав на алі тому що в Україні на той час не було.

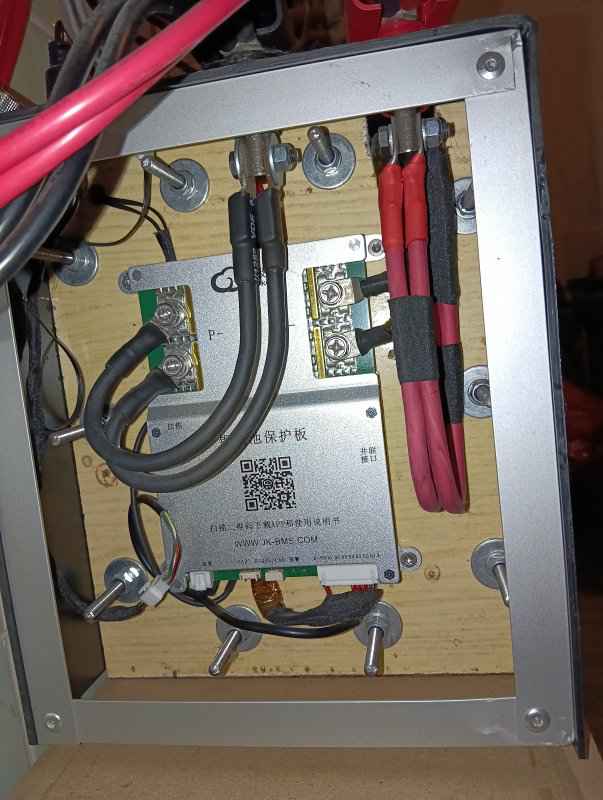

БМС також ,брав з алі тому що бариги хотіли ціну в x2, а тоді якраз вийшла версія 3.

Червоний провід йде петлею тому що там повинен стояти силовий запобіжник, але враховуючи що в самому інверторі аже є такий, а часу і самого запобіжника не було поставив так, може ще доберуся до нього.

На шпильках мають стояти пружини про які я раніше писав, але як завжди руки так і не дійшли.

Дроти зі старої електропроводки від авто, перетин по 16 кв.мм. Наконечники потовстіше і опресовані гідравлічним пресом, з цим не грався, пожежа нам не потрібна.

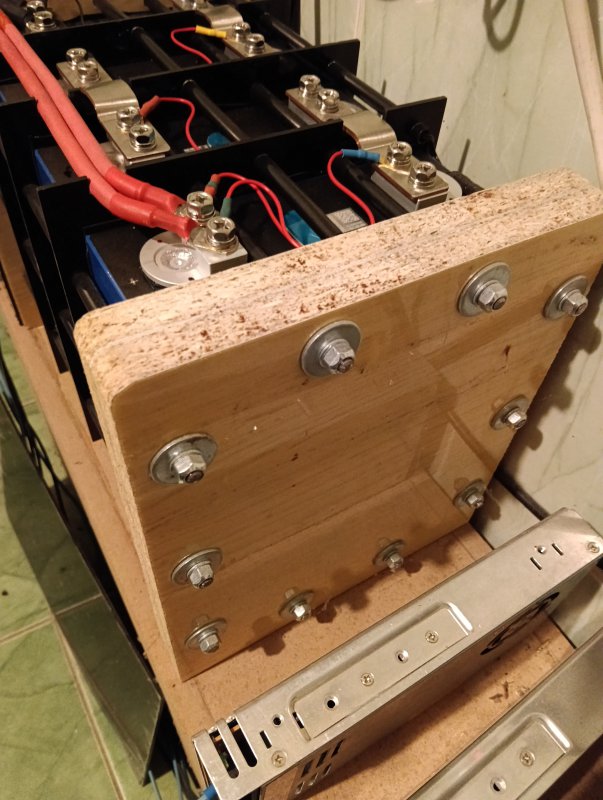

Бокові стінки з двох листів радянської ДСП, міцна зараза, цвяха в неї не заб'єш.

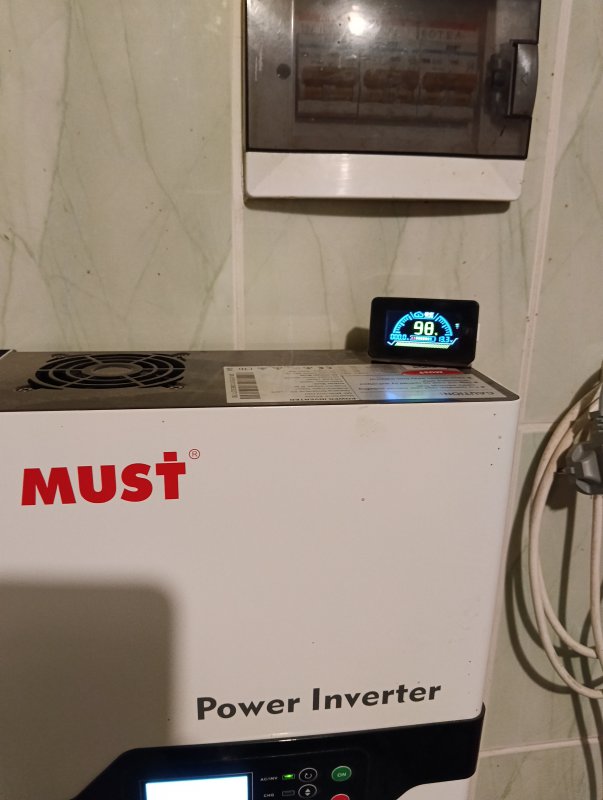

Пізніше докупив виносний екран для БМС, а то моніторити заряд з додатка на телефоні не дуже зручно.

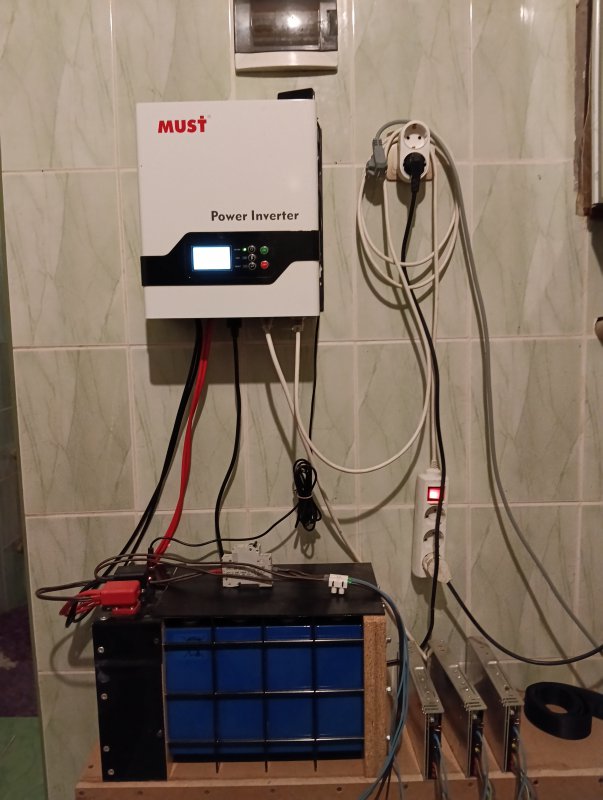

В процесі експлуатації через тривалі відключення рийшлося доставити три блоки живлення по 30 ампер, тому що зарядного струму від інвертора не вистачало.

В такому вигляді воно працює зараз.

Змінено 30 вересня користувачем BOOST

[softm 2 590]

А что за бп ? Это ж они паралельно включены?

[BOOST 1]

mean well lrs-350-12

Так в паралель, всюди напруга виставлена 14 вольт, а самобалансування маж блоками за рахунок падіння на дротах. Колись думаю допрацювати їх щоб працювали в режимі load sharing.

[softm 2 590]

Через UC3902 (2902)? А был опыт врезки, я представляю это через оптрон ОС?

[BOOST 1]

Якось так, хотів зробити на спеціалізованих контролерах, але вони дорогі і дефіцитні. Хочу спробувати зробити з розсипухи, габарити будуть не малі, але я не гонюся за компактністю.
