Розібрати свердлильний верстат

[mimzp 2]

Слава Україні!

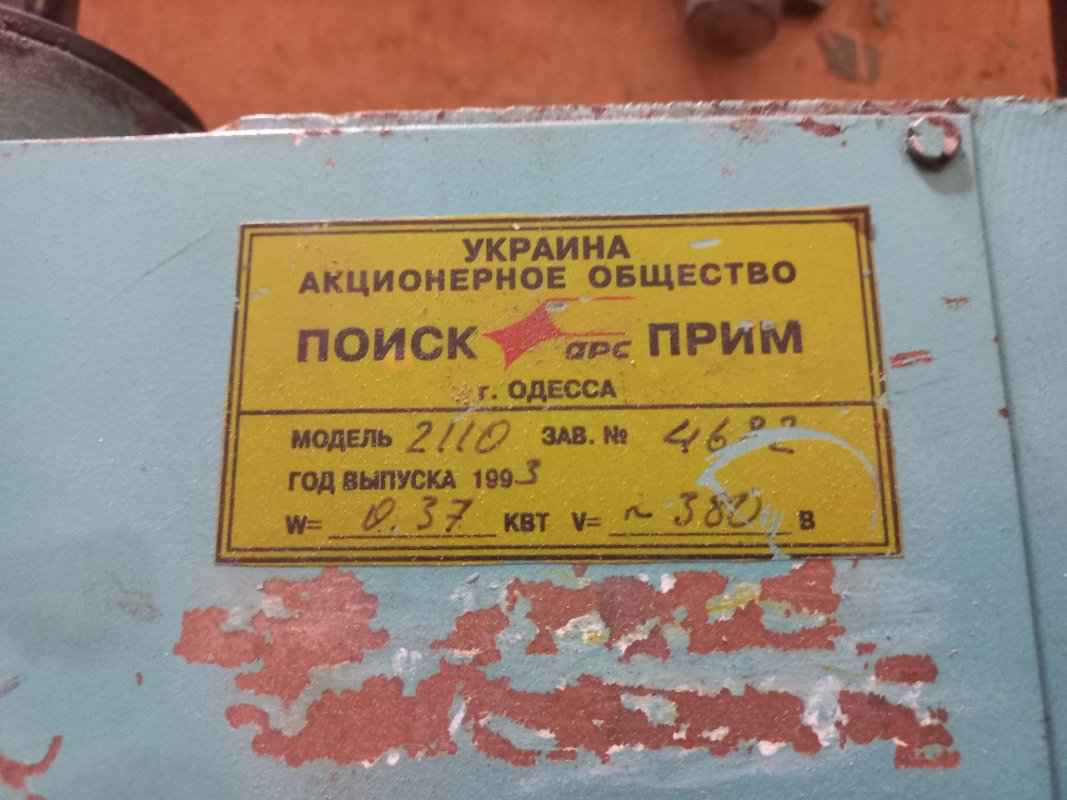

Купив верстат виробництва Поиск Прим м. Одеса модель 2110 рік випуску 1993.
Питання: як його розібрати?
Хочу зробити профілактику.


[andrysir1 349]

Веселі люди.... Берете ключі і розбираєте...

Чи Ви думаєте тут "Ванги". Яке питання, така і відповідь.

[Seeker157 150]

11 година тому, mimzp написав:

Слава Україні!
Купив верстат виробництва Поиск Прим м. Одеса модель 2110 рік випуску 1993.
Питання: як його розібрати?
Хочу зробити профілактику.


Доброго дня.

Ви зробіть фото верстата,чи вузла з яким саме у Вас виникли труднощі в питанні розборки. Тому що питання трошки якось дивно звучить,із за чого Ви не отримаєте належної відповіді.



[mimzp 2]

Доброго дня
фото додати не можу бо сайт недає це зробити
як це зробити незрозуміло...

[sadmin 633]

После того как напишите несколько осмысленных сообщений разрешит добавлять ...

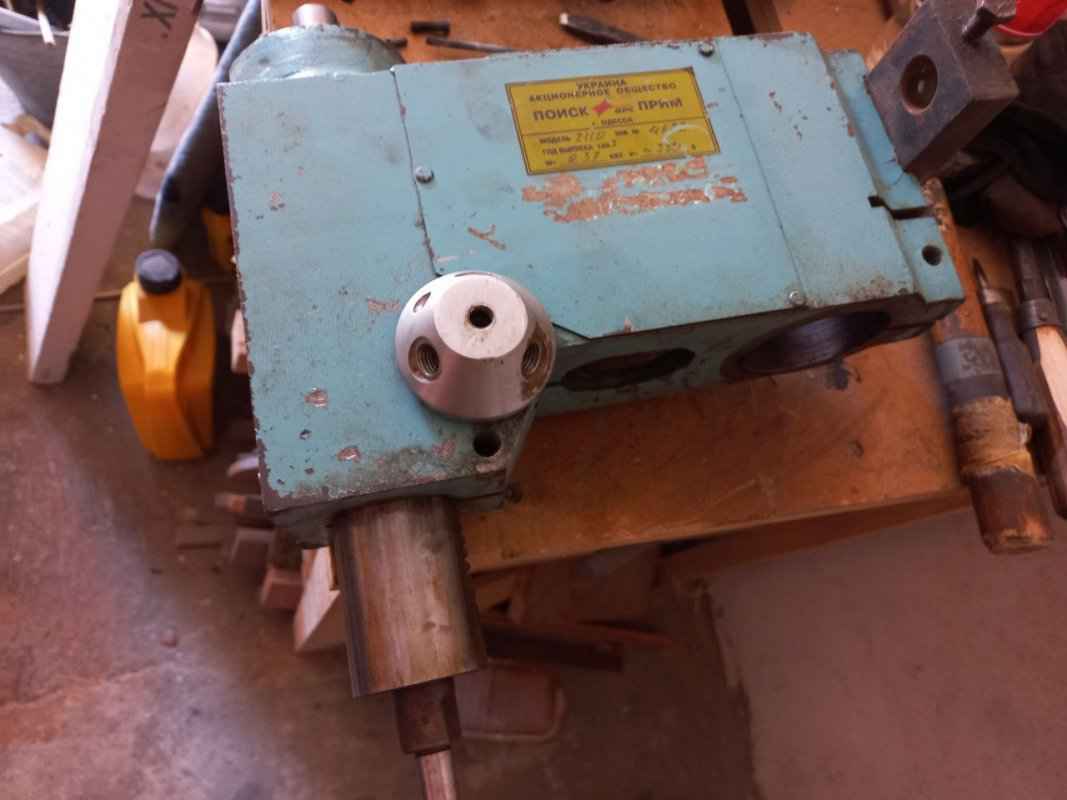

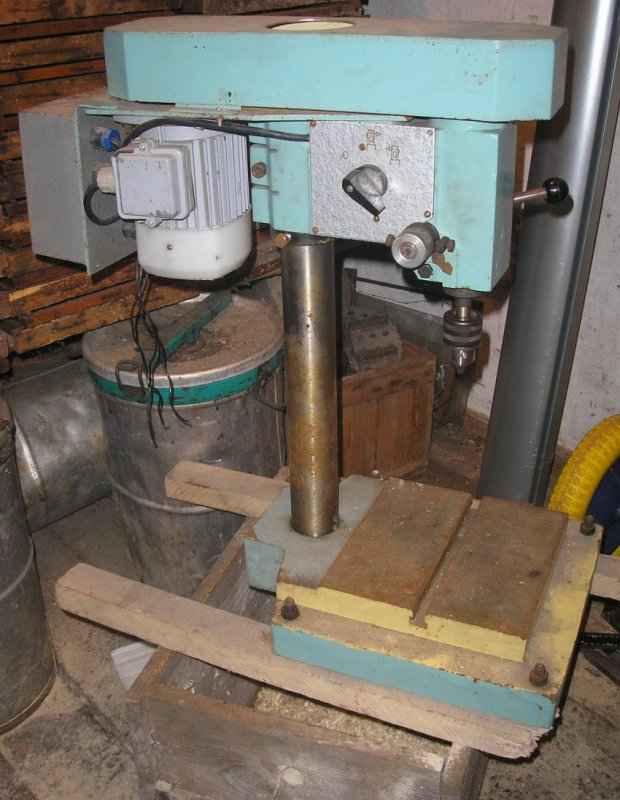

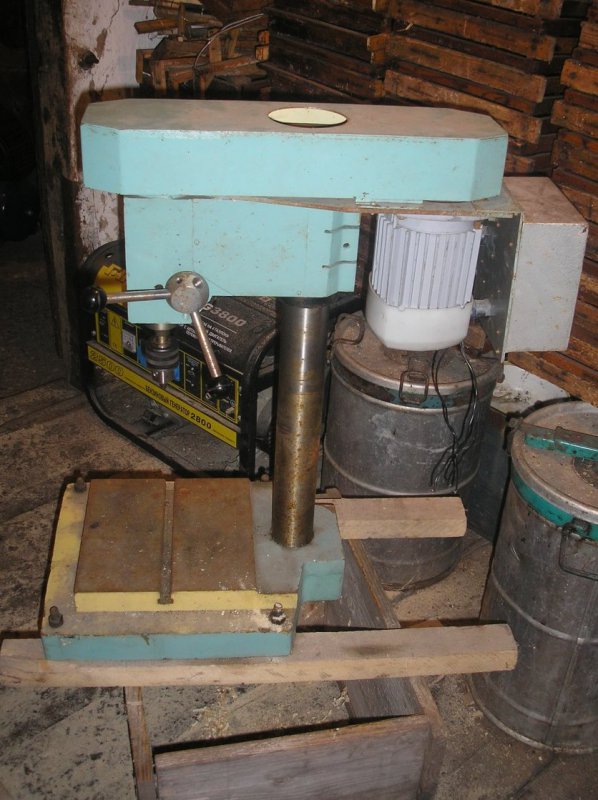

Поиск Одесса 2110.

[mimzp 2]

[mimzp 2]

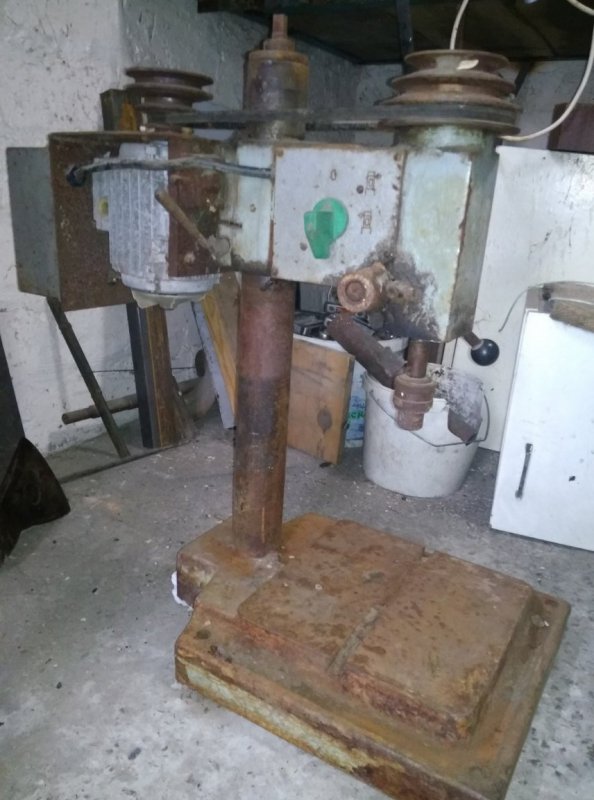

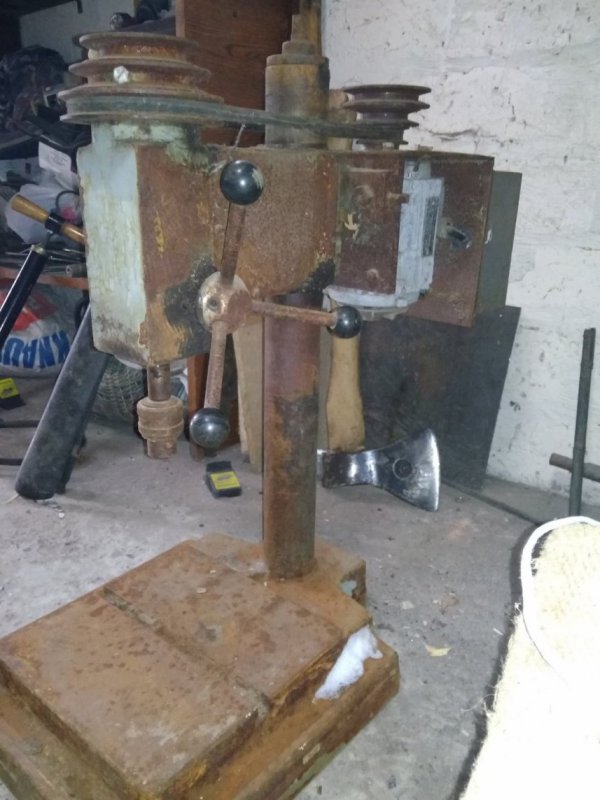

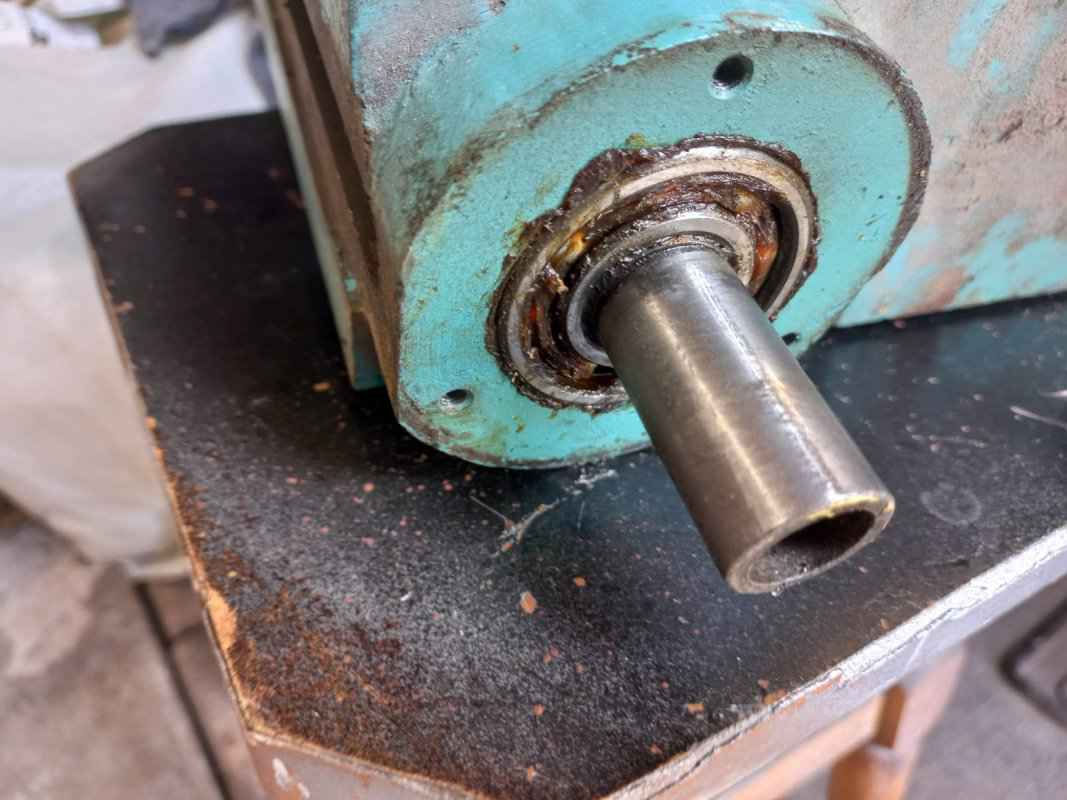

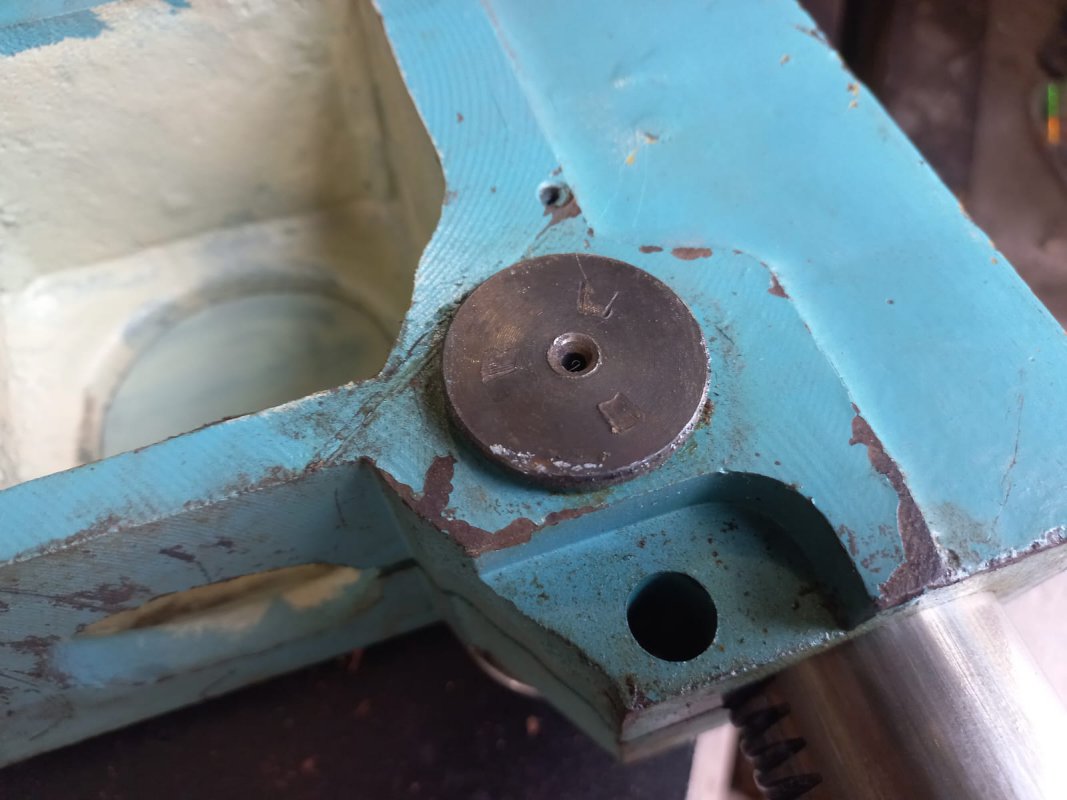

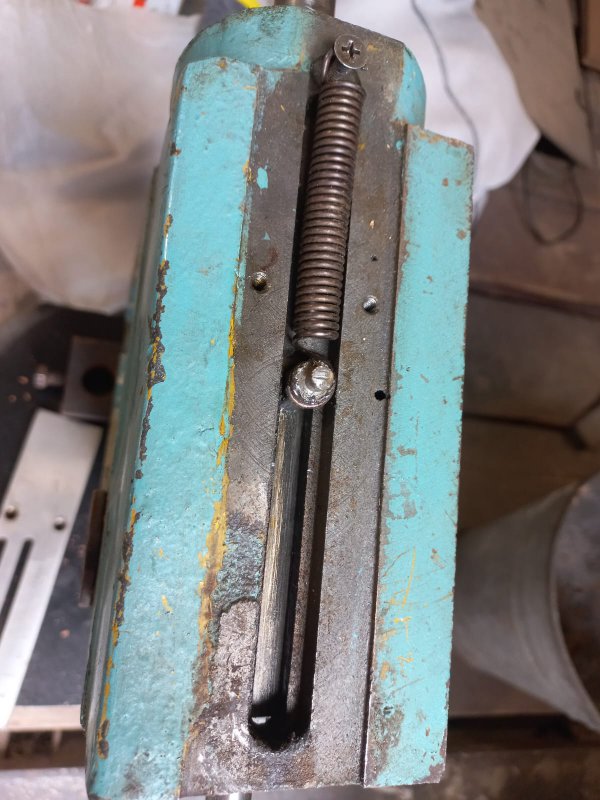

наскільки я розумію, то щоб демонтувати піноль, то треба цей пиптик витащити що на останному фото


[softm 2 590]

Это похоже на шпильку зафиксированную гайкой с шплинтом. Плохо видно.

[mimzp 2]

цельная деталь
завтра постараюсь сфотать ее детальнее

Змінено Субота в 11:09 користувачем mimzp

[andrysir1 349]

, mimzp написав:

цельная деталь
завтра постараюсь сфотать ее детальнее

Шпилька з піноллю не може бути цільною деталлю...

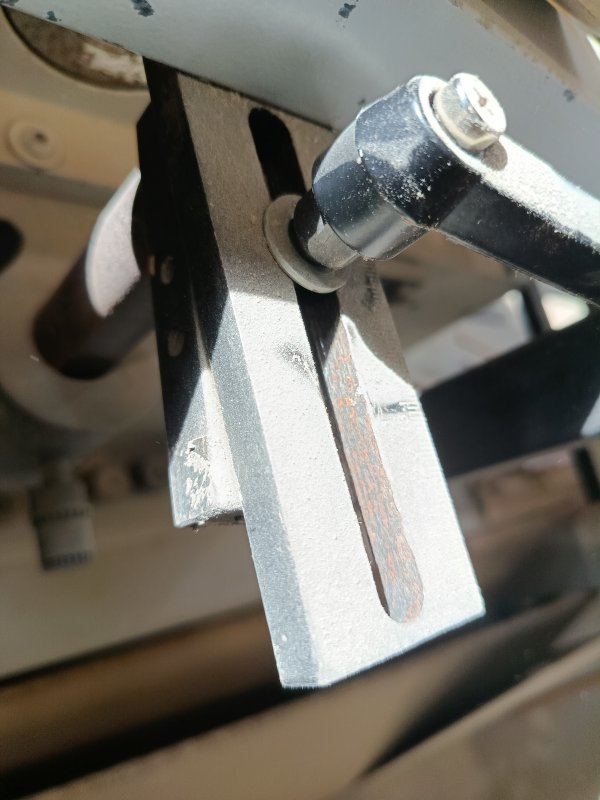

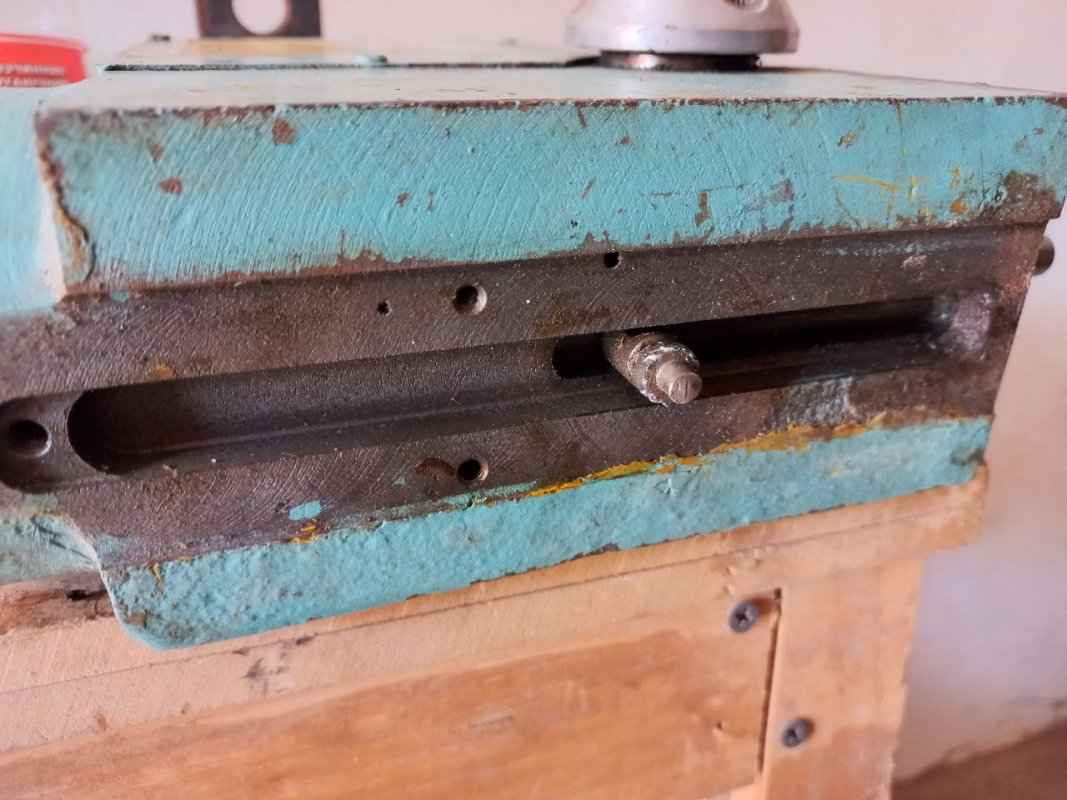

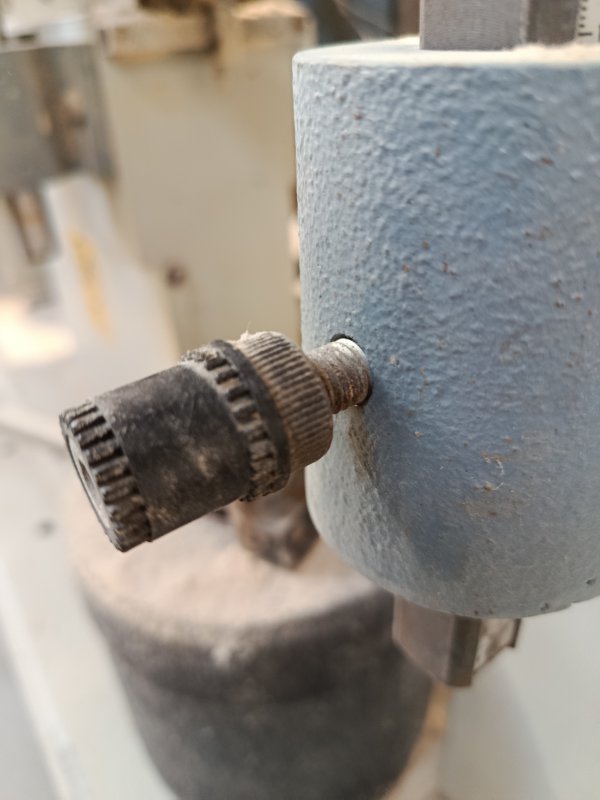

Дивлячись на перше фото, то там шліци здається нарізані( ніби як на шестерні). І зверху мала б бути фіксація вказівника глибиноміра. На корпусі спереду напевно має бути упор прикручений, а на( чи до) цю шпильку надівається шток і фіксується до шпильки ручкою типу такою як на фото, яке скину нижче , для виставлення глибини свердління. Тобто шток рухомий і прижимається до шпильки з таким вильотом, який потрібно. І при ході пінолі цей шток впирається в упор на конкретній дистанції, і не дає засверлитись глибше.

Шпилька має відкручуватись від пінолі це 100%.

Такі думки... В живу цього станка не бачив.

Змінено Субота в 11:34 користувачем andrysir1

[Seeker157 150]

2 години тому, mimzp написав:

наскільки я розумію, то щоб демонтувати піноль, то треба цей пиптик витащити що на останному фото

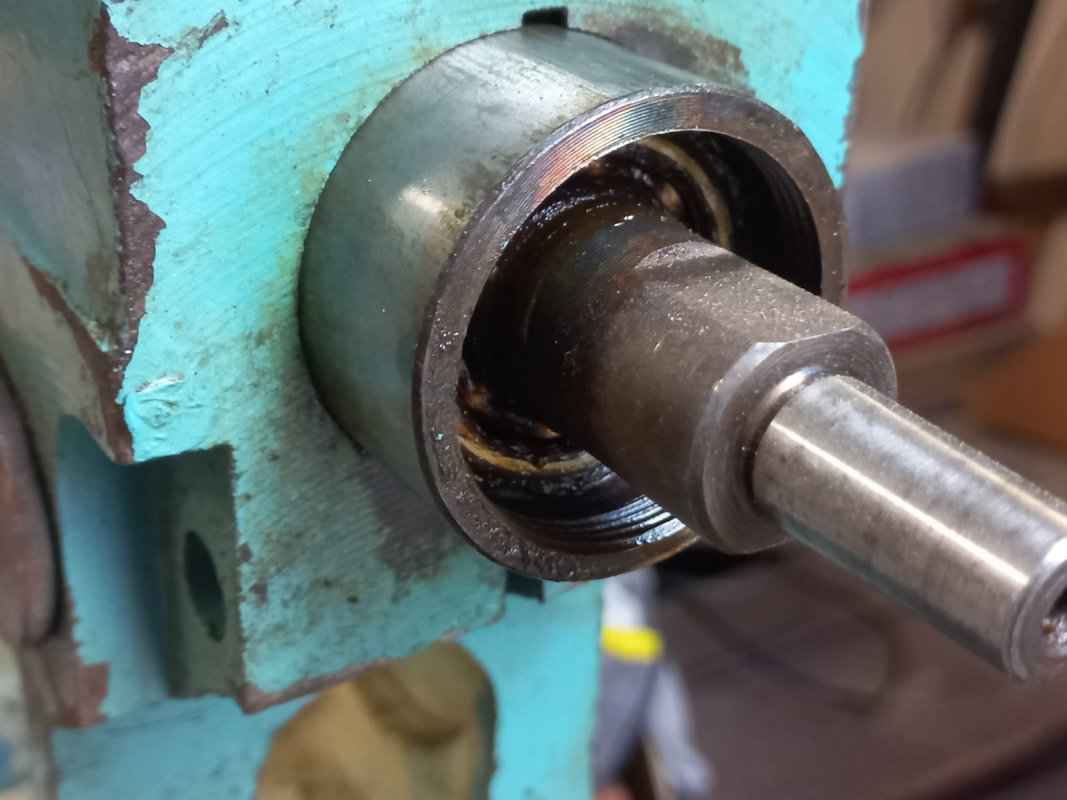

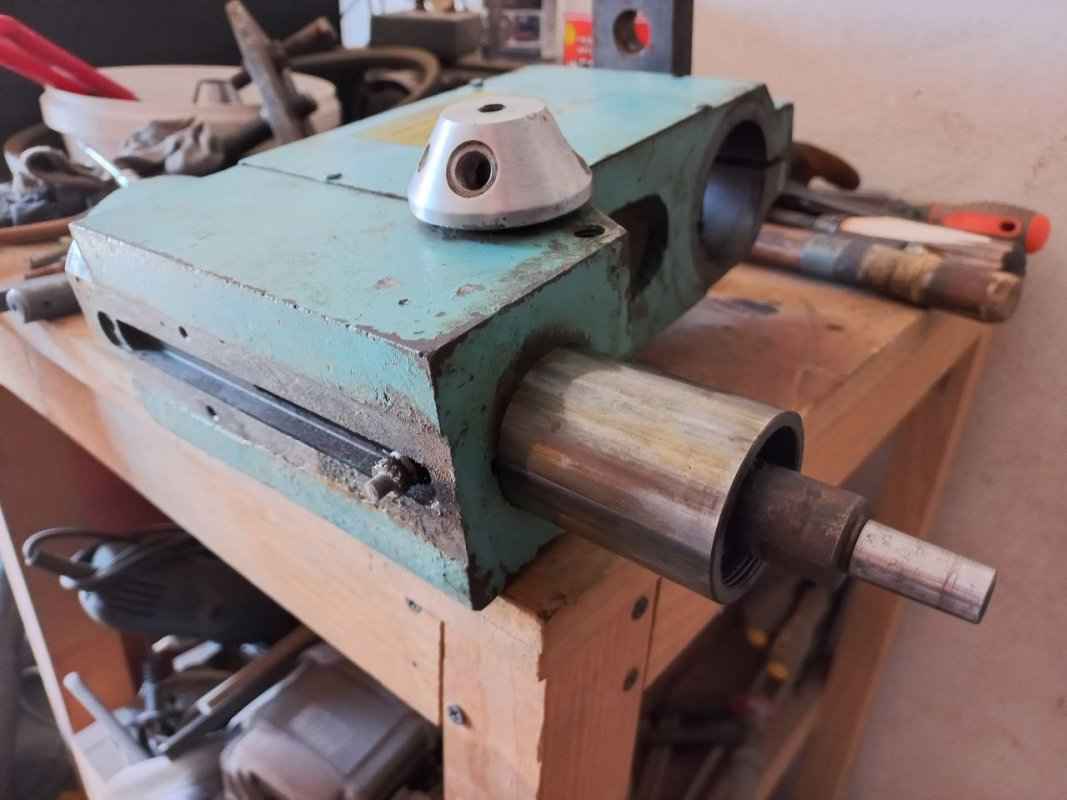

Витягніть вал,разом з отим грибком в який вкручуються ручки підйому/опускання. На тому валу шестерня,в на пінолі відповідно теж  нарізані зуби. Якщо його не витягнути піноль не вийде. І з зворотньої сторони подивіться наявність стопора,і відкрутіть болт регулювання люфта пінолі.

Зробіть фото зворотньої сторони.

[softm 2 590]

11 година тому, mimzp написав:

цельная деталь
завтра постараюсь сфотать ее детальнее



Это интересное и смелое предположение.

[mimzp 2]

[mimzp 2]

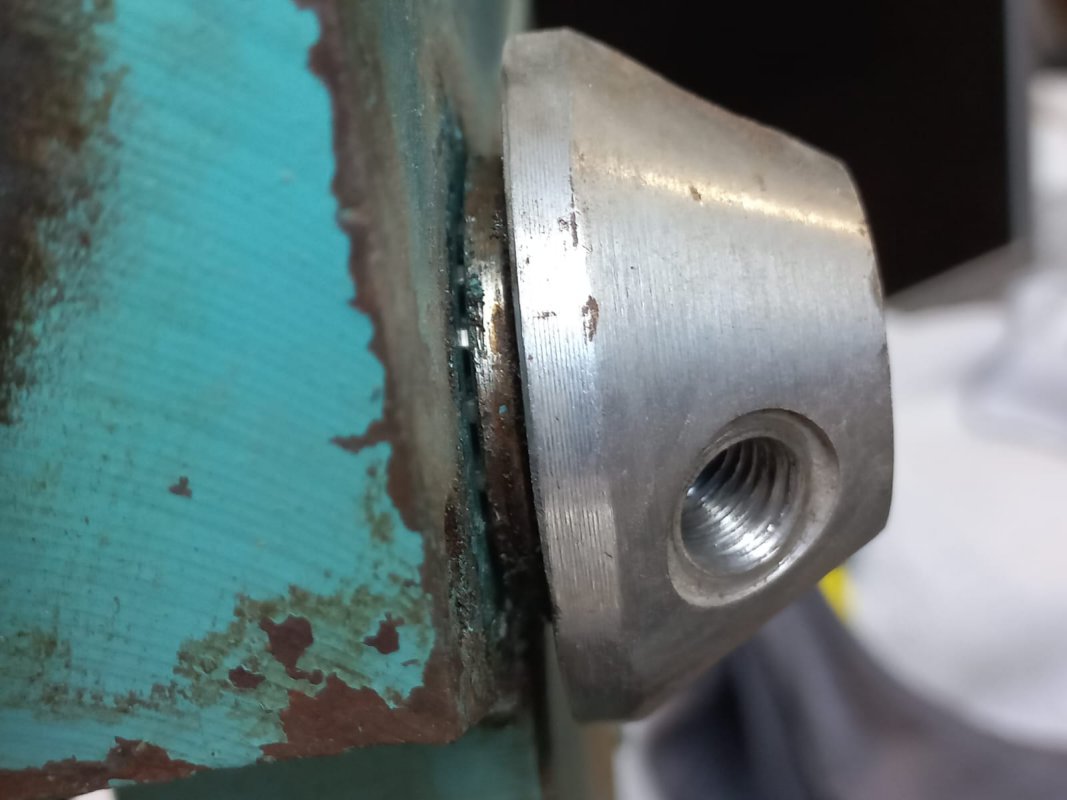

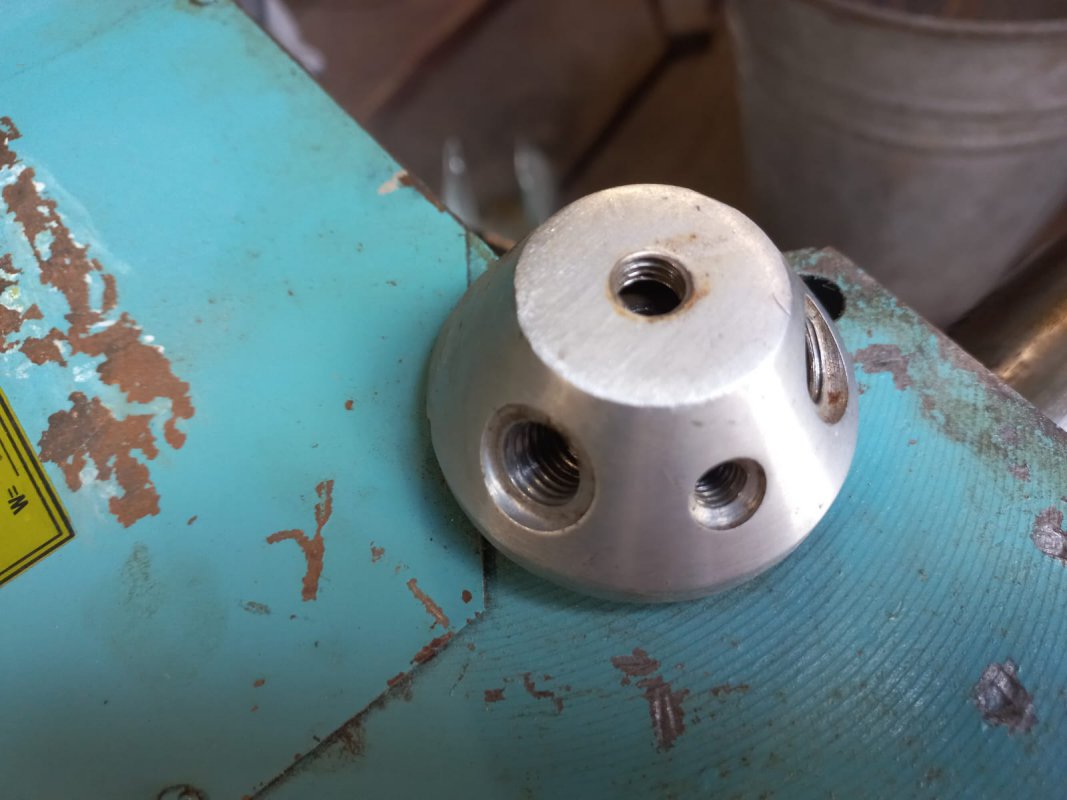

у грибка є стопорний гвинт, як би повинен зніматися, я вкручував болт у торець грибка, але стягнути його з валу не вийшло.

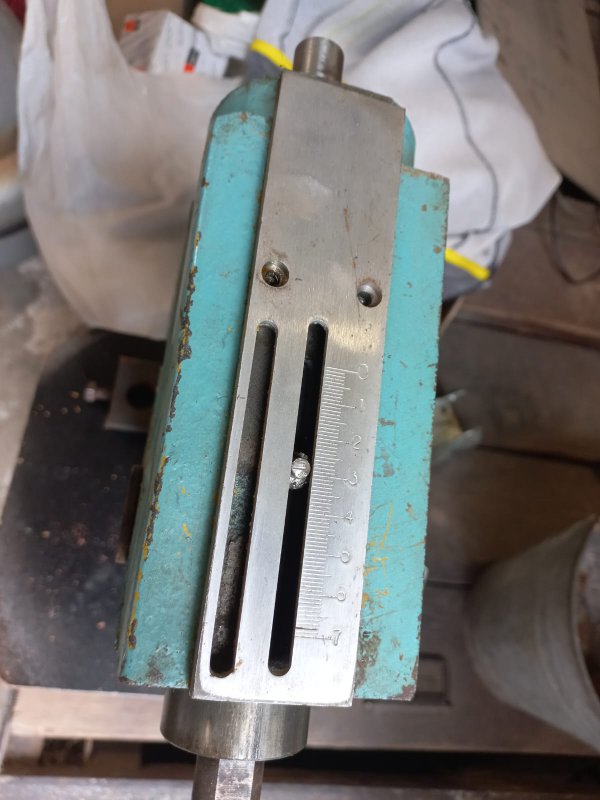

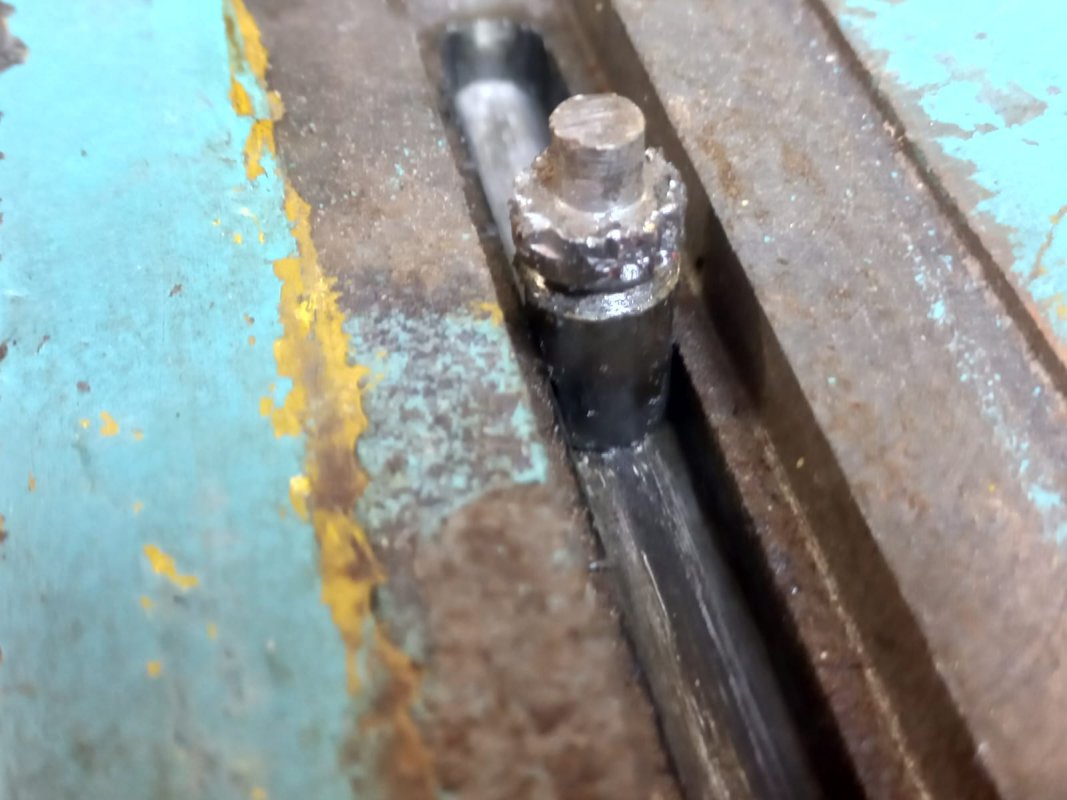

шпильку, яка вставлена в піноль, намагався захопити трубним ключем (видні коцьки від цього).
шпилька трохи провертається в пінолі, як вона там закріплена незрозуміло...

Змінено учора в 17:50 користувачем mimzp

[Женя Харьков 146]

Вибачте, Вам край необхідно розібрати? Судячі з фото верстату становиться тільки гірше... Змастить як є, обережно сберить до купи, і працюйте.

[mimzp 2]

12 часа назад, Женя Харьков сказал:

 Змастить як є, обережно сберить до купи, і працюйте.

цей варіант теж розглядаю

[KOLIAN75 830]

15 годин тому, mimzp написав:

шпильку, яка вставлена в піноль, намагався захопити трубним ключем (видні коцьки від цього).
шпилька трохи провертається в пінолі, як вона там закріплена незрозуміло...

Варіантів там явно небагато.

Або на різьбі,або запрессовано.
