Николай Владимирович

МС-03 отзывы пользователей.

148 повідомлень у цій темі

ДА ГДЕ ВЫ ИХ БЕРЁТЕ БЛИН!!!!!!!! =)

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах
1 час назад, Тор сказал:

m2.25

Шаг между зубьями примерно 7мм?

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Я года 3 назад тоже нашёл в Бояре такой станок поехал посмотрел цена была 1000 баксов. Уже собирался брать и тут мне токарь знакомый рассказывает. Есть говорит такой же станок у его товарища, но он ищет Ижа, а мс 03 продает, так как за 2 года станина стерлась в хлам. Она там не каленная совсем. И если часто работать то долго не нем не получится,

Вот как то то так,

Змінено користувачем Seregan35
0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах
10 часов назад, Владимир 68 сказал:

Шаг между зубьями примерно 7мм?

У меня шаг получился 6,4 мм. .

Длина рейки 540мм. Ширена 11.8мм. Высота 19.8мм.

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах
6 часов назад, Тор сказал:

У меня шаг получился 6,4 мм

А модуль 2.25 это точно? На сколько я помню у рейки шаг равен произведению модуля на пи. Если 2 то шаг 6,28, если 2,25 то шаг 7,065. Может я, что не так вычисляю?

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах
51 минуту назад, Владимир 68 сказал:

А модуль 2.25 это точно? На сколько я помню у рейки шаг равен произведению модуля на пи. Если 2 то шаг 6,28, если 2,25 то шаг 7,065. Может я, что не так вычисляю?

Есть у меня шестерня которая ездит по этой рейке.Наружный диаметр вершин зубьев 25,5мм число зубев 10.

25.5/(2+10)=2.125 По правилам округляем до ближайшего стандартного большего модуля 2.25. Я исходил из этого. По рейкам мои познания  еще хуже.Может я, что не так вычислил?


Змінено користувачем Тор
0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах
21 час назад, Владимир 68 сказал:

Шаг между зубьями примерно 7мм?

Владимир,приветствую. Зачем Вам примерно?

Зная точно модуль,можно абсолютно точно высчитать шаг рейки по формуле "модуль умножить на Пи".

Имея сносный фрезерный,нарежете рейку самостоятельно.Вопрос только за реечной фрезой.

1

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах
4 часа назад, Тор сказал:

Может я, что не так вычислил?

Все правильно вычислили. Но по моим расчетам модуль получается 2.

Считаем диаметр от обратного: "диаметр=М х (Z+2).

Скорее всего шестерня резалась с коррекцией по высоте зуба.В суппортах станков это как правило.

С уважением.

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Все еще надо

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах
11 час назад, korak сказал:

Все еще надо

Размер большого цилиндра ф11.5мм длина 48.5мм с обоих концов этого цилиндра дополнительно наружная резьба М8 длина резьбы 10мм. Деталь Трех ступенчатый валик две ступени с резьбой. У меня на него накручен шарик.

Змінено користувачем Тор
1

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах
В 13.03.2020 в 20:29, korak сказал:

Все еще надо

Все еще надо? (Купил себе такой станок, ручка есть, могу замерить).

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Может продаёт кто то данный станок?

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

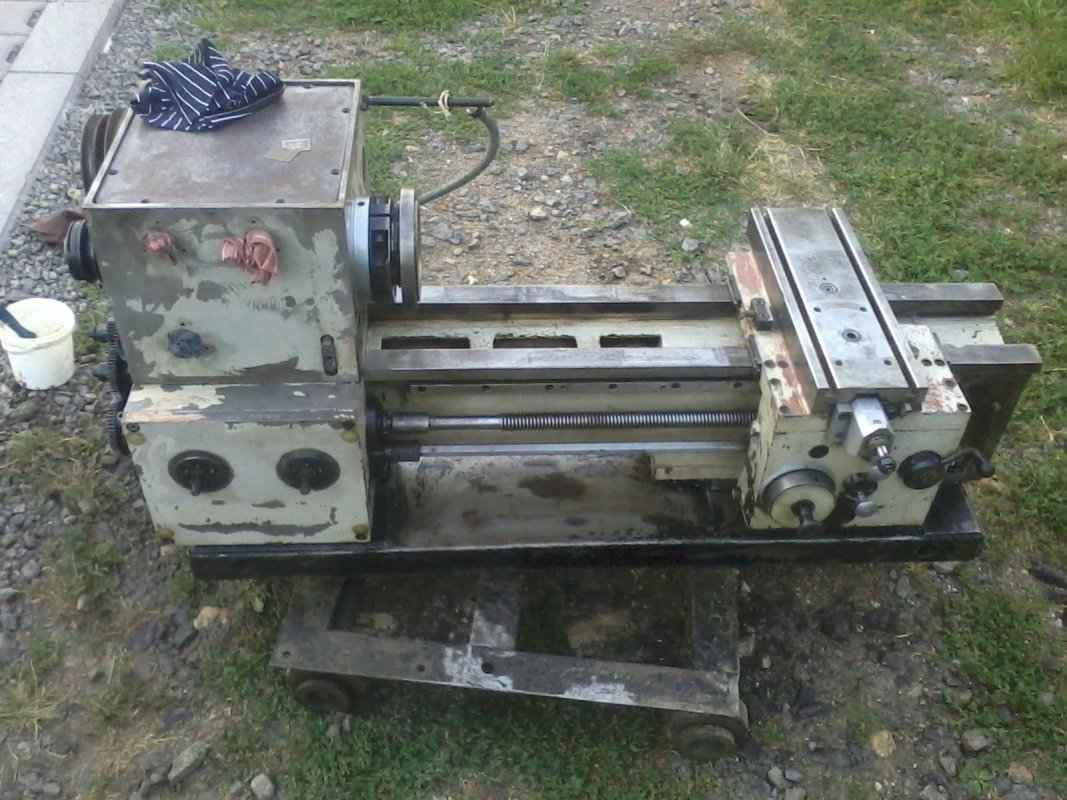

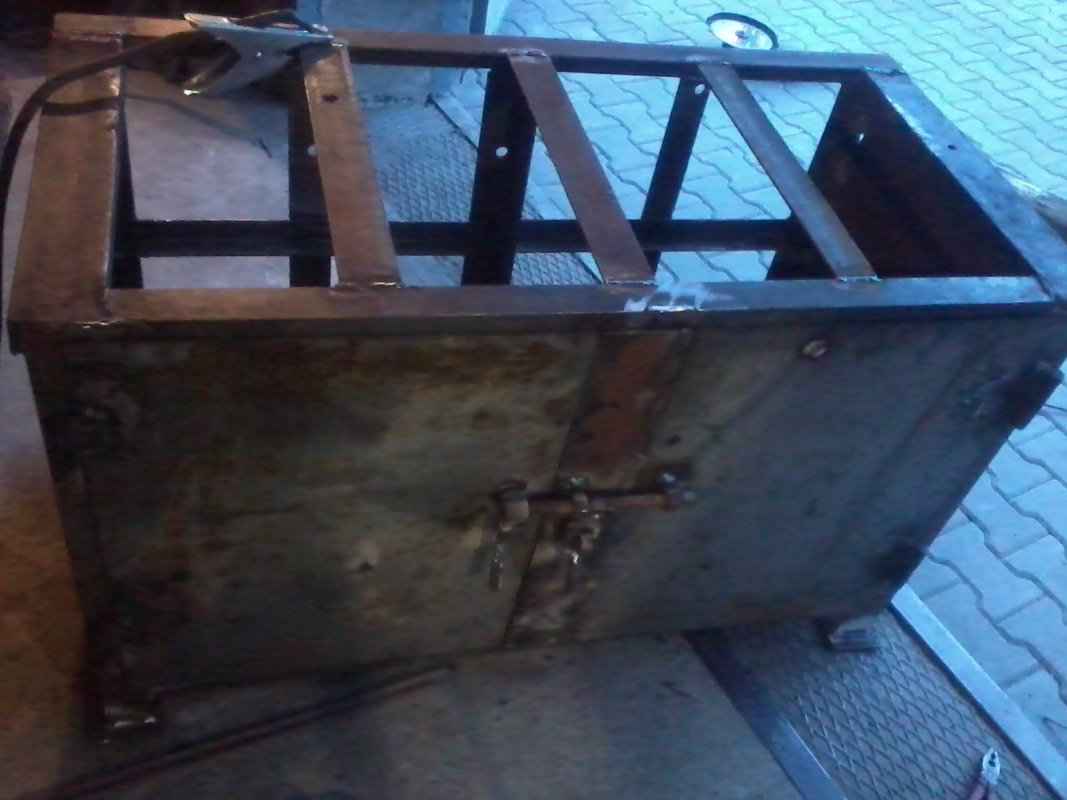

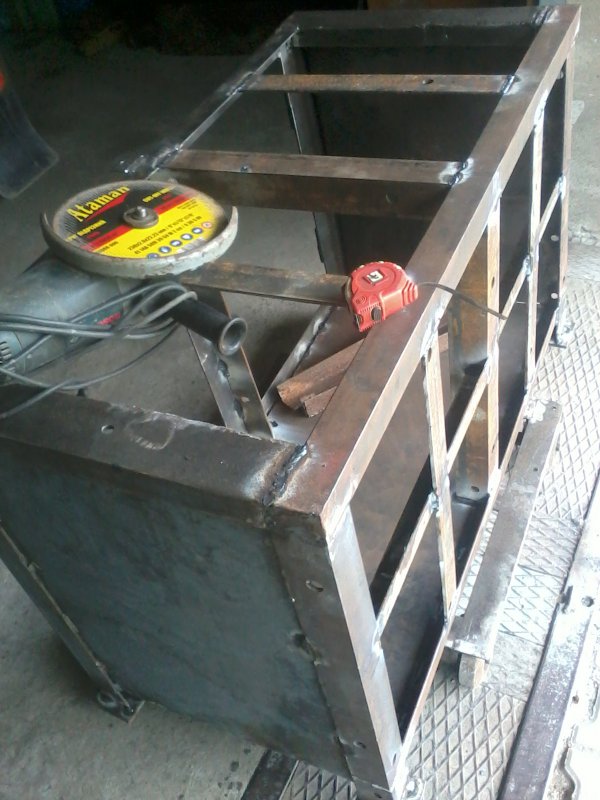

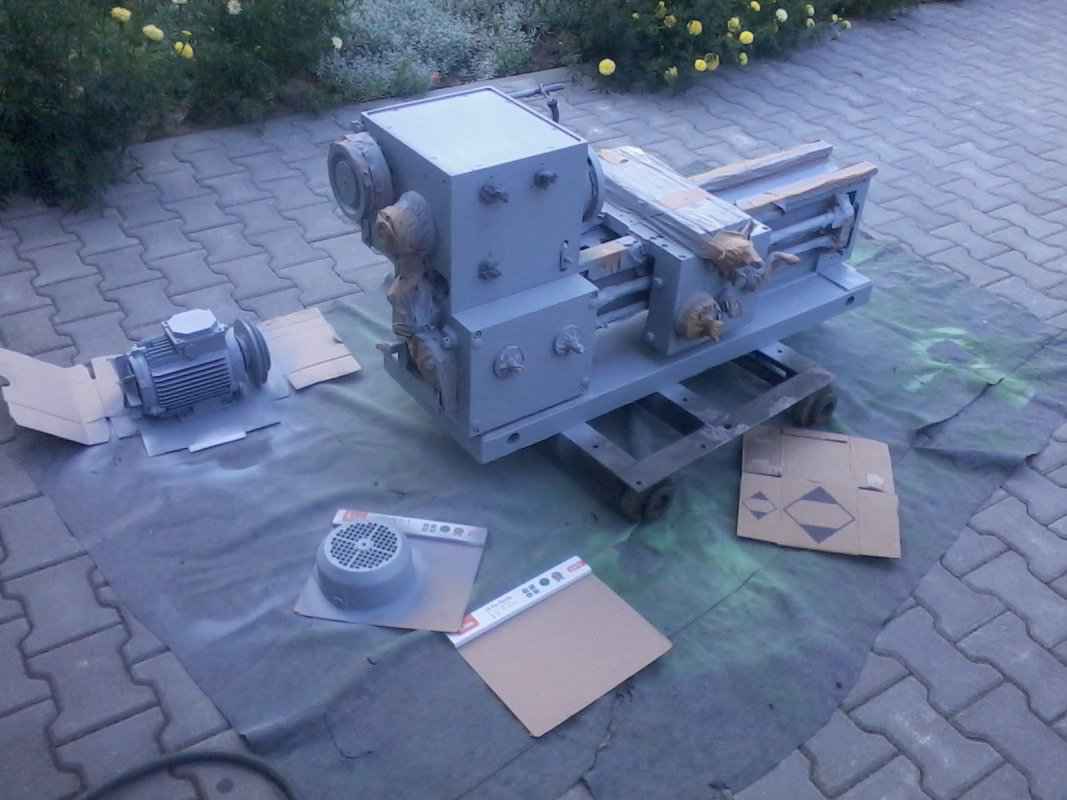

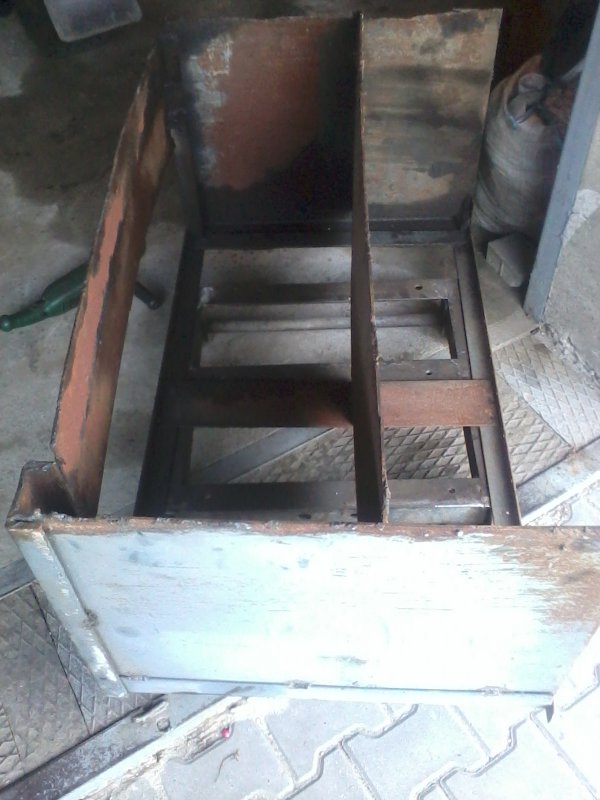

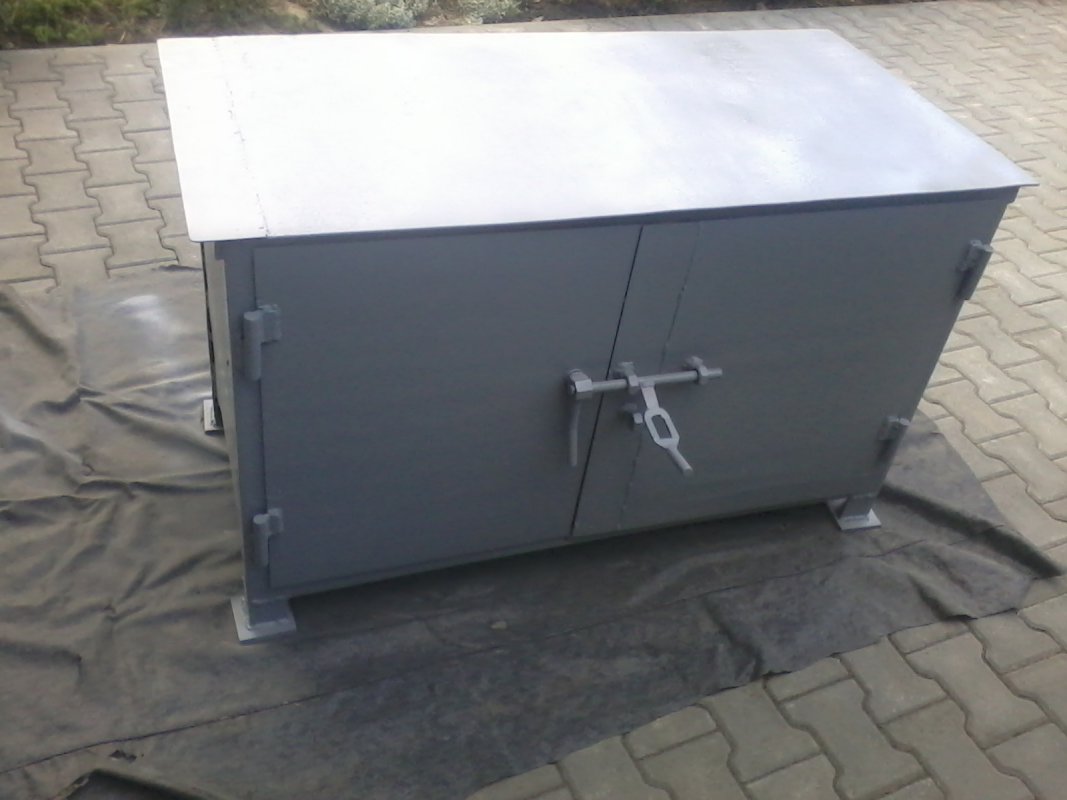

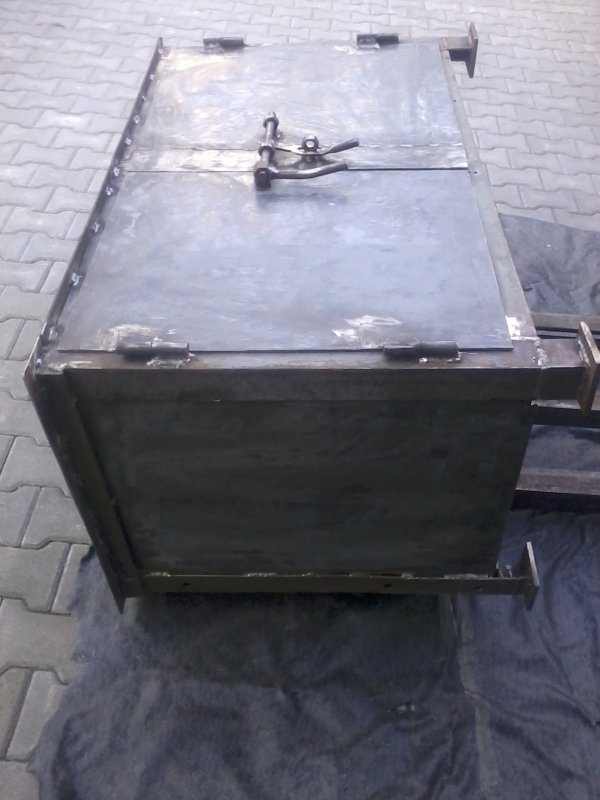

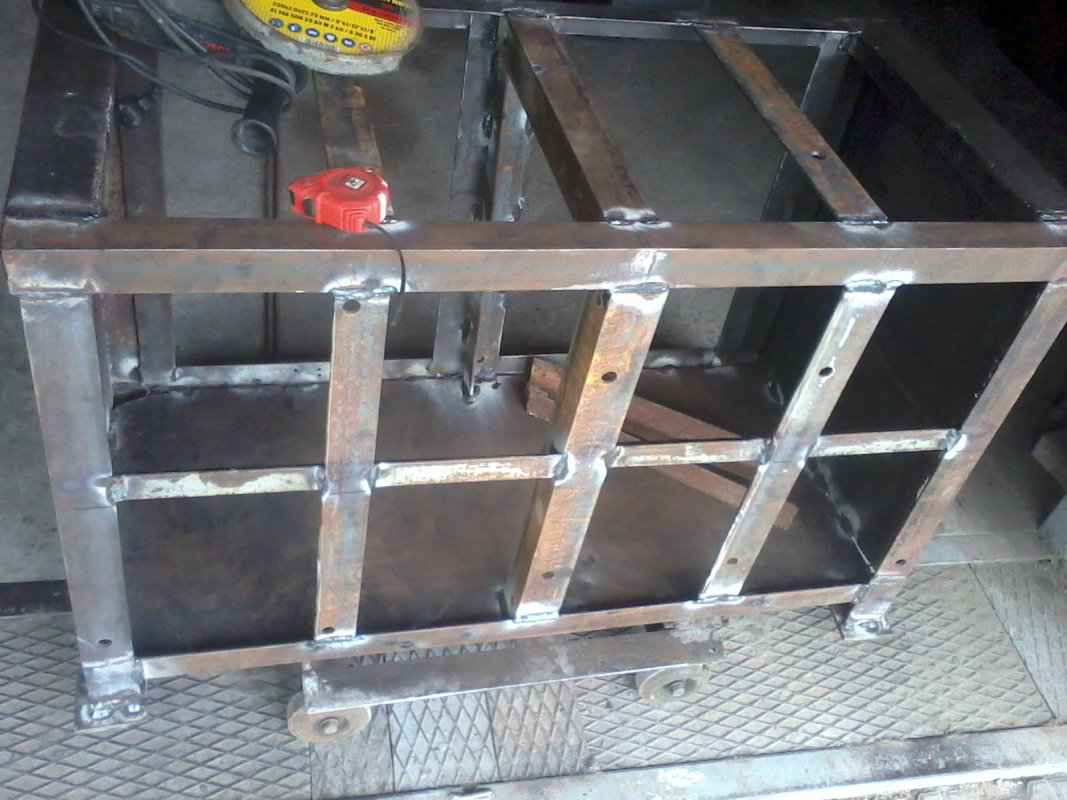

Вместе с станком досталась "тумба " :) , вернее заготовка на которой он стоял.  Немного переделал + отпескоструил и покрасил некоторые детали станка












0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

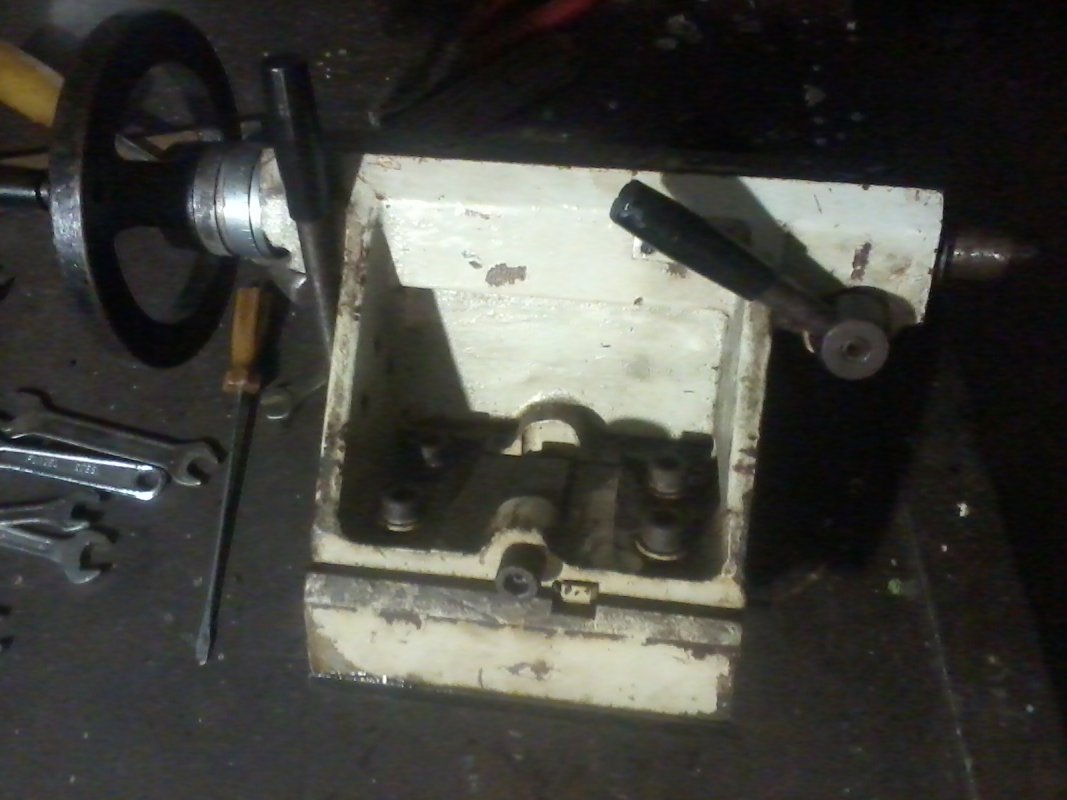

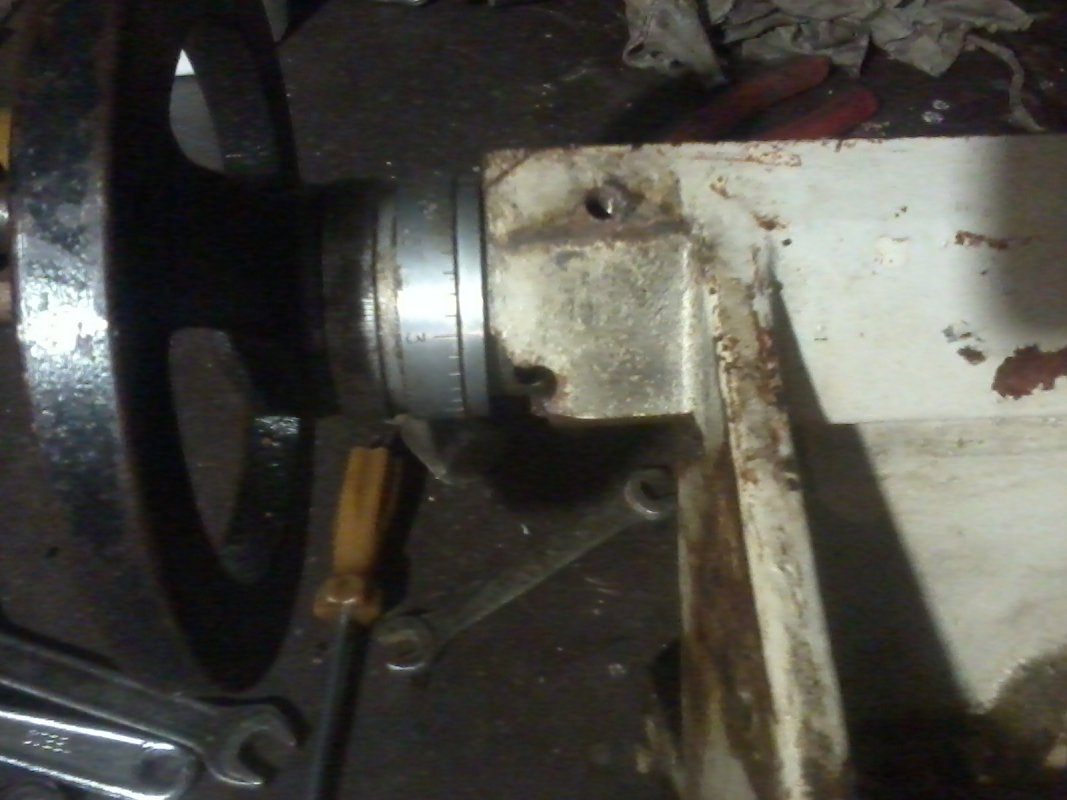

Подскажите как правильно реставрировать заднюю бабку МС03. Ктото уже пытался реставрировать. Может кто сделает, предложения по ремонту сюда или вличку.










0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Кто может сделать таблицы на МС03 ? Предложения в личку.

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

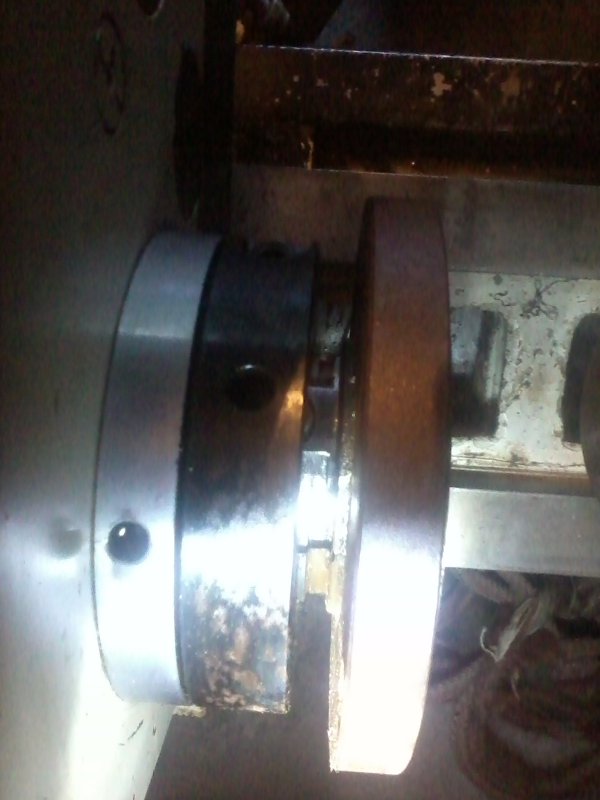

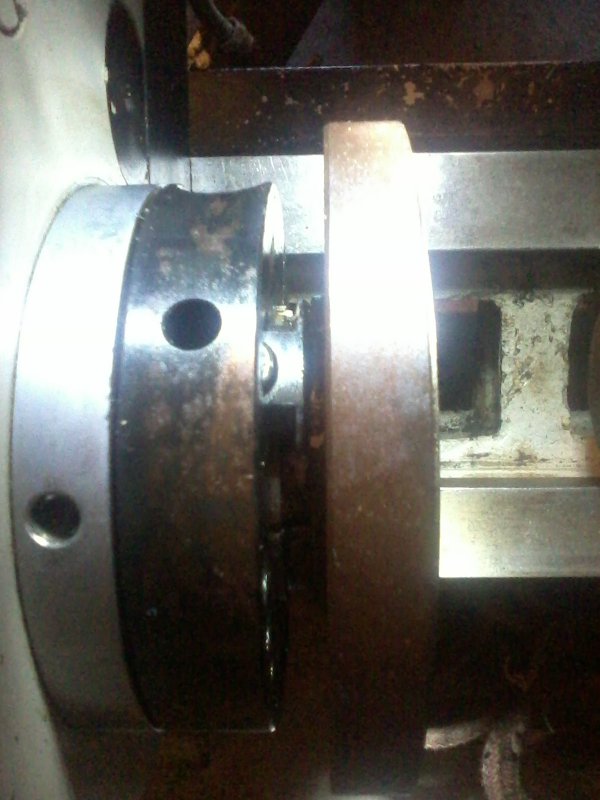

Владельцы МС 03 очень надо фото хомута который на планшайбе. Фото нужно такого плана



0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

 Ув. korak какую краску применяли (изготовитель и цвет)?

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах
4 минуты назад, Shredy сказал:

 Ув. korak какую краску применяли (изготовитель и цвет)?

Автомобильная краска мобихел  MOBIHEL  , номер 325/Н светло зеленая .

Грунтовка Body 992.



1

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Владельцы МС 03 подскажите где заливная и сливная , окошко на фото красным


0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

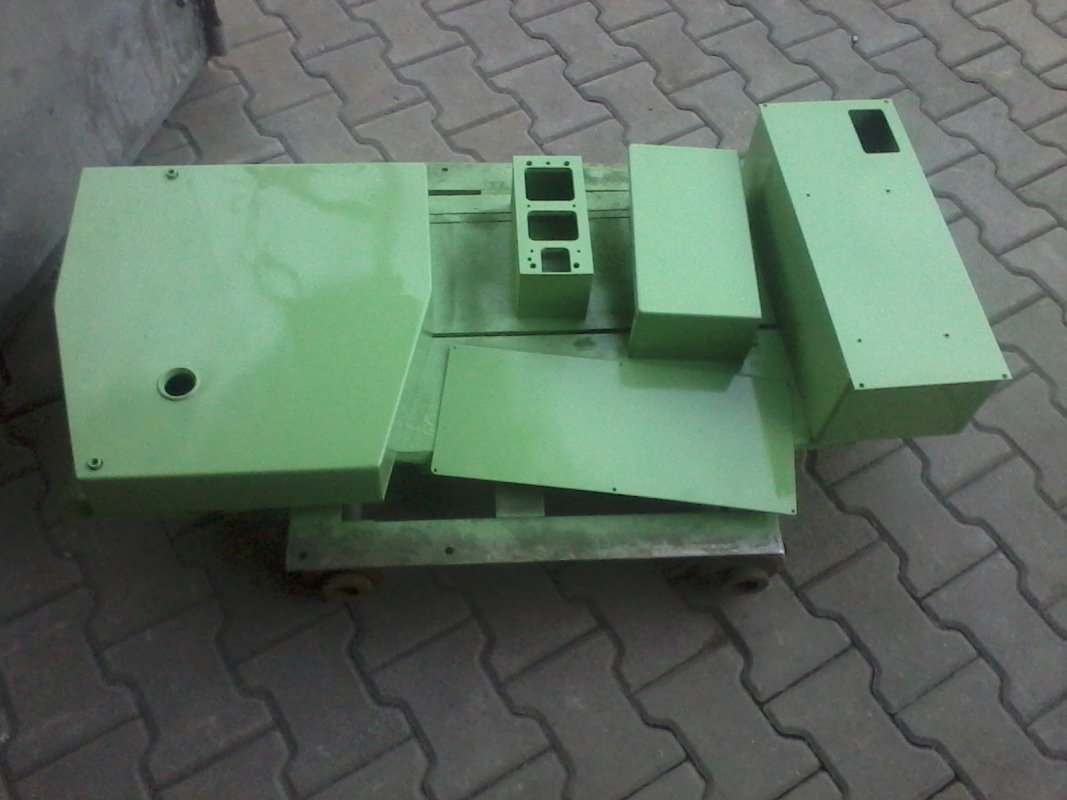

Покраска

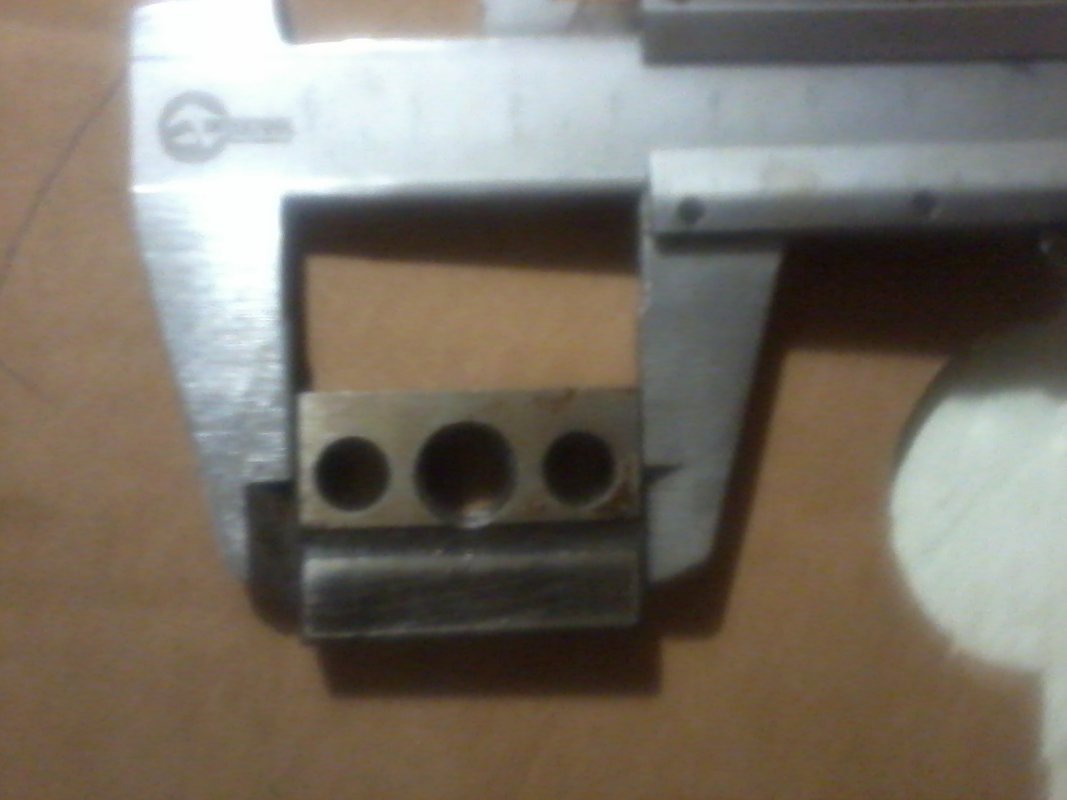

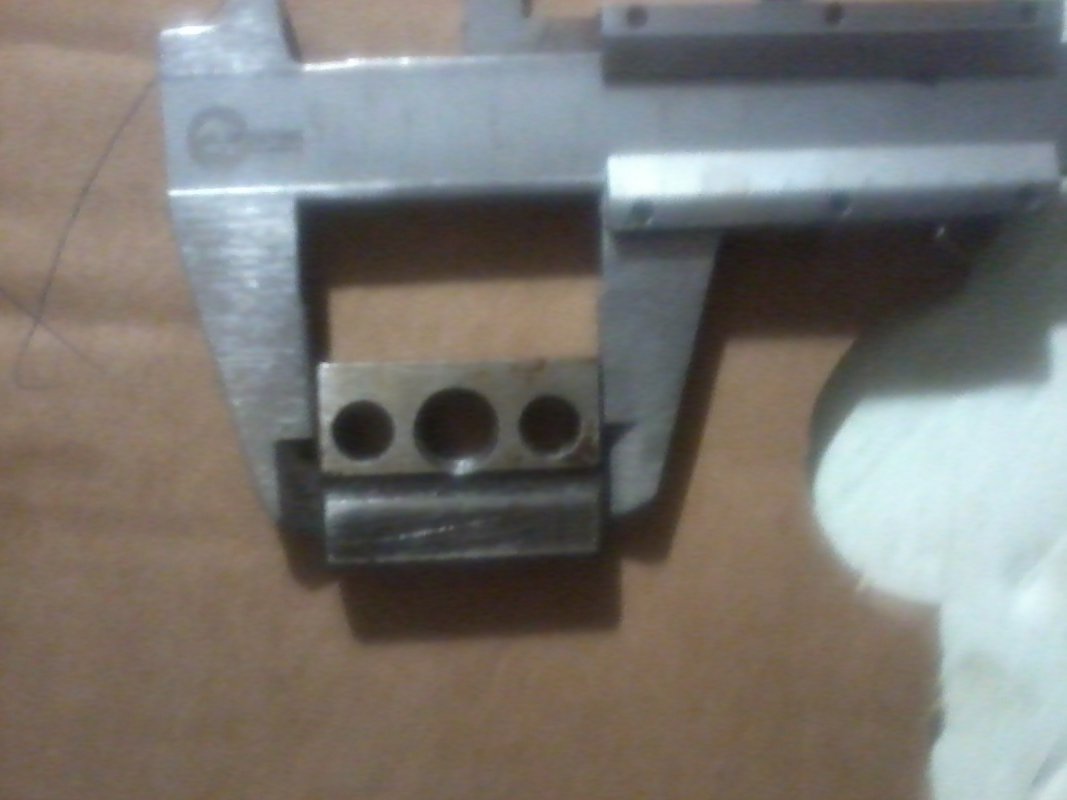

Лишняя деталь, была возле станка . Интересно откуда ?



0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах
39 минут назад, korak сказал:

Лишняя деталь, была возле станка . Интересно откуда ?

Фото так себе, но по моему это одна из прижимных планок супорта.

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах
В 19.08.2020 в 10:22, Владимир 68 сказал:

Фото так себе, но по моему это одна из прижимных планок супорта.

Фото переделаю. Планки все стоят на станке .

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах
В 19.08.2020 в 09:43, korak сказал:



Лишняя деталь, была возле станка . Интересно откуда ?



С правой стороны суппорта торчит гайка болта под ключ на 17мм  ваша планка накручивается с нижней стороны этого болта и служит для фиксации супорта при торцевании детали .

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах
В 20.08.2020 в 15:50, Тор сказал:

С правой стороны суппорта торчит гайка болта под ключ на 17мм  ваша планка накручивается с нижней стороны этого болта и служит для фиксации супорта при торцевании детали .

Спасибо за ответ. А нету случайно фото как на вашем станке ?

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах
В 21.08.2020 в 16:19, korak сказал:

Спасибо за ответ. А нету случайно фото как на вашем станке ?

Там визуальный доступ ограничен если смотреть с правой стороны суппорта то там идет с начало основная прижимная планка закреплена двумя болтами а за ней уже стоит ваша планка которая базируется на двух цилиндрических штифтах и прижимается  по середине с верху балтом.

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах
