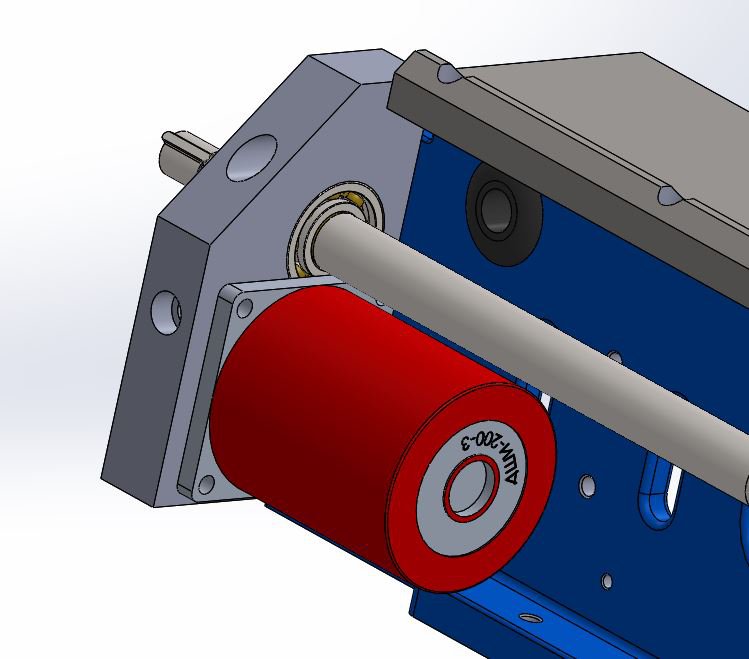

MMD-310EM. Небольшая доработка.

887 сообщений в этой теме

Вот что у меня получилось. Толщину выбрал компромиссную - 10 мм, цековки - 12 мм на глубину 6 мм. Понадеялся на точность, сделал сначала отверстия 8 мм, и, в принципе, в координаты попал, затянуть болты можно, но резьба немного затирает, пришлось рассверлить до 8,5 мм.


0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

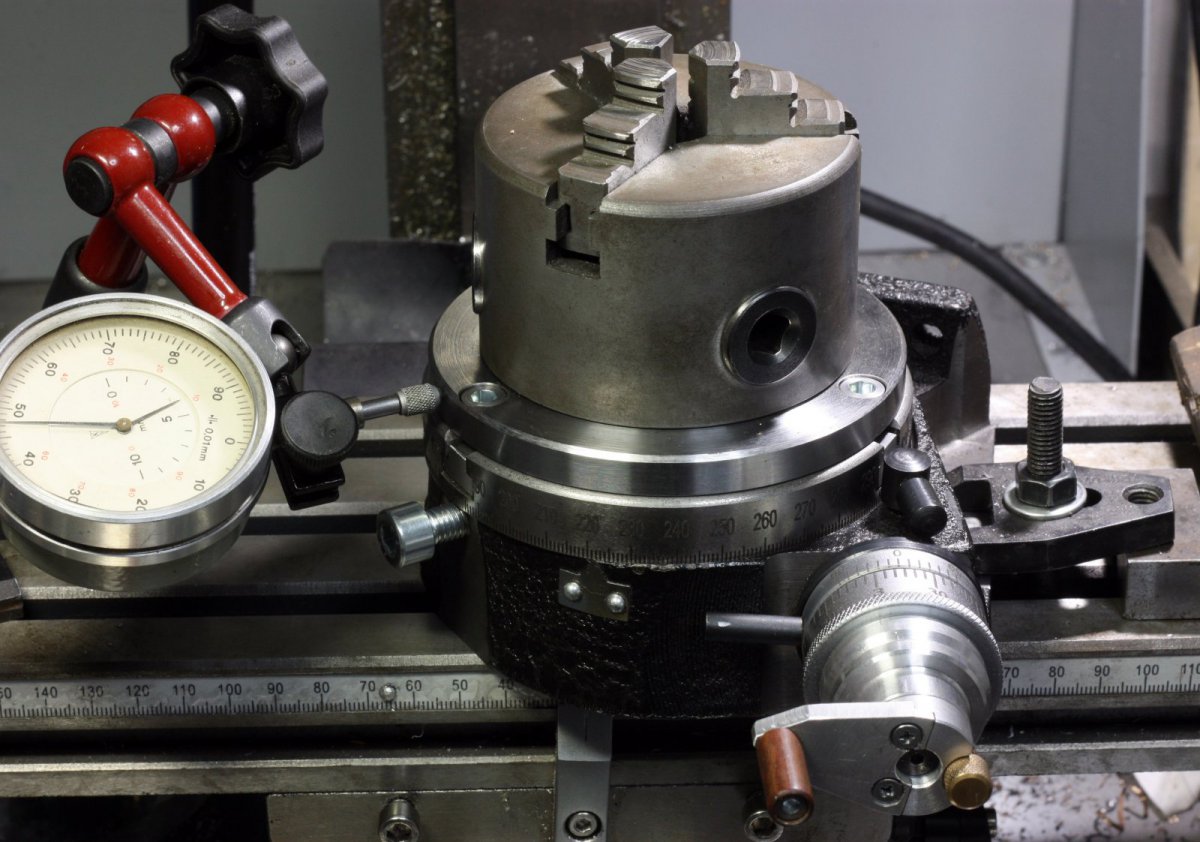

С патроном вообще фирменно смотрится

Планшайба с патроном.jpg

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
22 часа назад, vvsector85 сказал:

Наступним кроком планую заміну підшипників ПБ на конічні 30206, але вони є за 100 грн, а є за 400, при цьому жодних специфікацій щодо точності продавці не вказують. В кого є досвід із цими підшипниками, які краще взяти?

Як вже писав, я брав підшипники китайськи дешеві. Але, як сказав товариш, на "Москвічах" вони ходять досить тривало. Після встановлення на верстат все працює чудово. Порівняно зі старими - небо і земля. Покращилася чистота обробки і верстат став нормально відрізати. Регулював, щоб не туго було і не грілася ПБ. Доречі, думаю після тривалого використання, підтянути підшипники. Вони, мабудь, обкаталися вже. Хоча потреби явної немає.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@BWD я читав ваш пост, ним і керуюсь. Однак витривалість підшипників не значить точність, гадаю, тут не варто економити. До речі, поясніть, будь ласка, чому внутрішні втулки треба вкорочувати? Зовнішня обойма конічного підшипника - 17,25 мм, що на 1,25 більше за рідні, це я розумію, але, за логікою, вони повинні випирати назовні, бо запхати їх глибше не дасть поясок за посадочним місцем підшипника.

Іще чув, що консистентне мастило ці підшипники швидко витискають, в ідеалі - організувати крапельне змащення.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, vvsector85 сказал:

@BWD я читав ваш пост, ним і керуюсь. Однак витривалість підшипників не значить точність, гадаю, тут не варто економити. До речі, поясніть, будь ласка, чому внутрішні втулки треба вкорочувати? Зовнішня обойма конічного підшипника - 17,25 мм, що на 1,25 більше за рідні, це я розумію, але, за логікою, вони повинні випирати назовні, бо запхати їх глибше не дасть поясок за посадочним місцем підшипника.

Іще чув, що консистентне мастило ці підшипники швидко витискають, в ідеалі - організувати крапельне змащення.

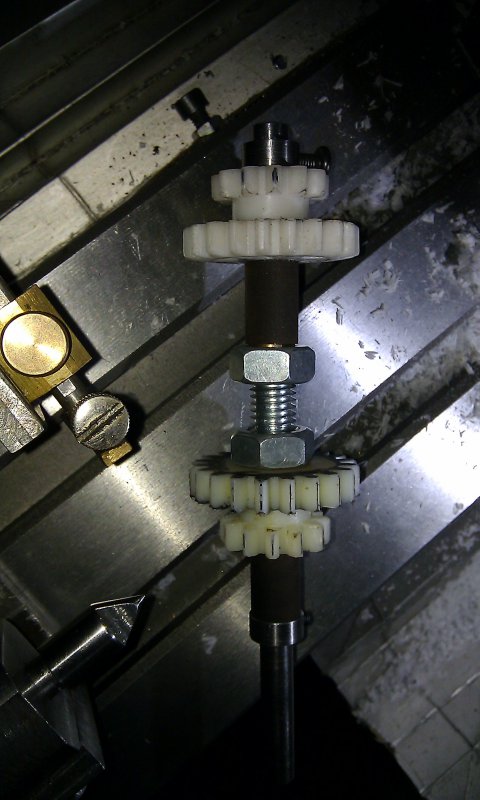

Смещается шестерня в коробке и не всей площадью зацепляется.

 Я уже не помню но дистанционную втулку как то подрезал.

Она там вроде еще и сепараторам мешает.

А подшипники я брал средней цены славения. Думаю что очень дорогие смысла брать нет ибо нагрузка для них плёвая а микронные точности в токарном бессмысленные. Любой из 30206 будет давать точность в пол сотки.

Капельный метод это уж какое то сильное извращение учитывая то что бабка не предназначена для масла. Раз в год добавить туда густой смазки да и всех делов.

Там при смене подшипников на роликовые конические важней посадка заднего. Она должна быть скользящей ибо если тугая то настроить нормально натяг будет ещё тем танцем с бубном.

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#240133 Опубликовано: (изменено)

В 20.05.2020 в 19:49, Relax72 сказал:

очень и очень плохо

 Да, согласен, это у него около 40 ед.

Изменено пользователем Nik
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#240139 Опубликовано: (изменено)

В 20.05.2020 в 21:35, vvsector85 сказал:

@BWD я читав ваш пост, ним і керуюсь. Однак витривалість підшипників не значить точність, гадаю, тут не варто економити. До речі, поясніть, будь ласка, чому внутрішні втулки треба вкорочувати? Зовнішня обойма конічного підшипника - 17,25 мм, що на 1,25 більше за рідні, це я розумію, але, за логікою, вони повинні випирати назовні, бо запхати їх глибше не дасть поясок за посадочним місцем підшипника.

Іще чув, що консистентне мастило ці підшипники швидко витискають, в ідеалі - організувати крапельне змащення.

Так, вони випирають назовні, а разом із ними і шпіндель, який не доходить на 1,25 мм до свого місця. Я вважаю, що різниця підшипників в якості матеріалу, з якого вони зроблені, а точність в них, гадаю, однакова.

Изменено пользователем BWD
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

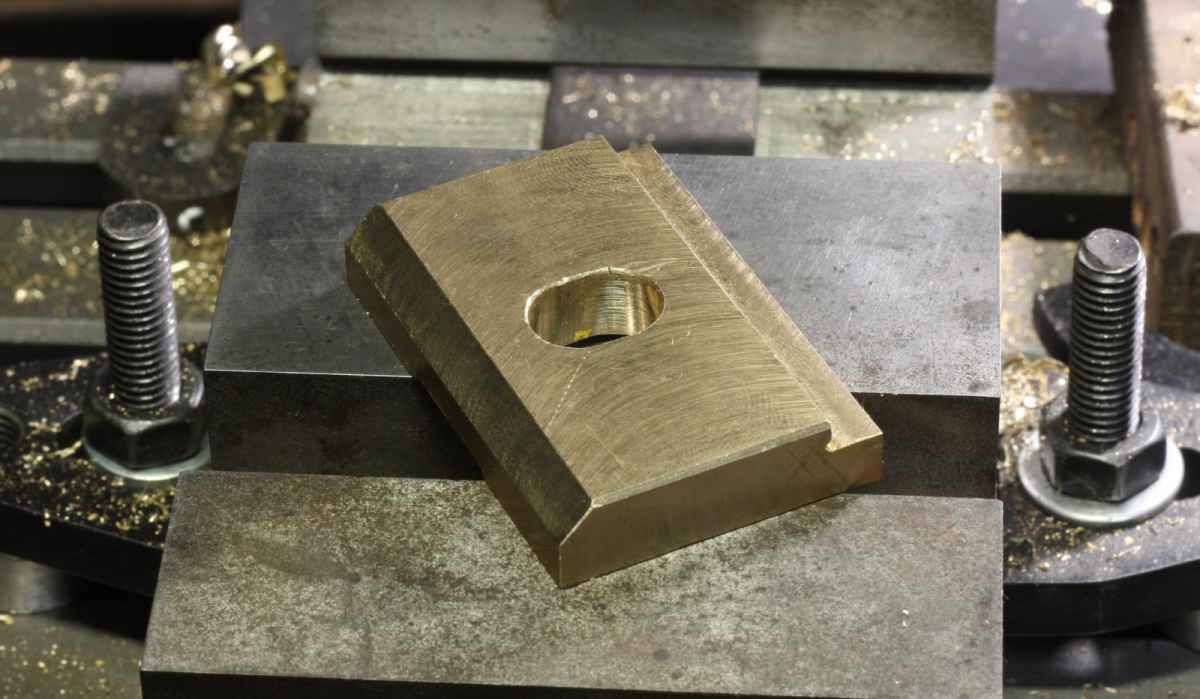

Коли робив планшайбу, відчув потребу у фіксації супорта, доводилося використовувати звичайні струбцини, але це незручно. Раніше @Relax72 пропонував таку конструкцію, мені здається, її можна спростити та вдосконалити: позбавитися додаткового корпуса, розмістити ексцентрик у самому супорті, так зажим буде менше заважати ЗБ, у супорті доведеться зробити лише отвір 8 мм та паз 6х10х13


Изменено пользователем vvsector85
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
11 час назад, vvsector85 сказал:

Коли робив планшайбу, відчув потребу у фіксації супорта, доводилося використовувати звичайні струбцини, але це незручно. Раніше @Relax72 пропонував таку конструкцію, мені здається, її можна спростити та вдосконалити: позбавитися додаткового корпуса, розмістити ексцентрик у самому супорті, так зажим буде менше заважати ЗБ, у супорті доведеться зробити лише отвір 8 мм та паз 6х10х13


Как показали годы работы корпус фиксатора зб не мешает.

Сам суппорт я не стал таким образом "облегчать" т.к. он и так не массивный.

А фиксатор нужен,я им пользуюсь постоянно и для отрезки и для точной торцовки.



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Relax72 , корпус фиксатора крепится двумя винтами М6? Думаю, в моем варианте чугуна из суппорта убудет не на много больше.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
43 минуты назад, vvsector85 сказал:

@Relax72 , корпус фиксатора крепится двумя винтами М6? Думаю, в моем варианте чугуна из суппорта убудет не на много больше.

В моем случае чугун замещается винтами. Но то хозяйское дело как делать.

Главное то что фиксатор в работе нужен.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
