НГФ-110-Ш4, модернізований хоббі-фрезер .

[Roma 159]

15 минут назад, Саша сказал:

тепер вже з металу на 3D принтерах друкують.

По 100 доларів за кубічний сантиметр?

[Igor2017 51]

Наступним кроком має бути автоподача на повздовжньому ході і довбальна головка. Пора вже організувати клуб НГФ +ТВ .Теж є власником такого девайса збирав по частинам років з десять.Остання деталь ВФГ стала нагородою за терпіння 350 гривеників.

[Саша 1 152]

27 минут назад, Roma сказал:

По 100 доларів за кубічний сантиметр?

Вічно так не буде,  бо кітайці не сплять.

12 минуты назад, Igor2017 сказал:

Наступним кроком має бути автоподача на повздовжньому ході і довбальна головка. Пора вже організувати клуб НГФ +ТВ .Теж є власником такого девайса збирав по частинам років з десять.Остання деталь ВФГ стала нагородою за терпіння 350 гривеників.

Я би хотів на базі крокового двигуна і контроллера. Тут ось хлопчина все росписав, буду вивчати https://youtu.be/WMWsuTXBW_I

[Igor2017 51]

10 минут назад, Саша сказал:

Вічно так не буде,  бо кітайці не сплять.

Я би хотів на базі крокового двигуна і контроллера. Тут ось хлопчина все росписав, буду вивчати https://youtu.be/WMWsuTXBW_I

Згоден то останні моменти щось придбати-врятувати від металобрухту. Більше подобається варіант механічноі автоподачі але ваш проект кращий більший діапазон швидкостей подачі.Цікаво у скільки обходиться такий комплект.

[robo-new 268]

1 час назад, Саша сказал:

кітайці не сплять



таки не сплять , працюють

[Uncle Russell 17]

може хто в курсі корпуси, підошви, хоботи ш3 і ш4 взаємозамінні чи то із ш3 і ш4 одного не вийде зібрати?

[Саша 1 152]

На моєму ш4 стіл , гайка і продольна подача від іншого ш3 - зі слів продавця. Ймовірно і все решта підходить.

[Uncle Russell 17]

хобот наводить на сумніви, підошва по висоті тільки відрізняється, а корпус вроді один в один

[robo-new 268]

Тут відео ще доступне

[Uncle Russell 17]

бачив схожу роботу, поки у нас вирішують що зробити деталь неможна(не можливо) у китайців уже все готове є

[Саша 1 152]

В 10.02.2017 в 11:33, Uncle Russell сказал:

може хто в курсі корпуси, підошви, хоботи ш3 і ш4 взаємозамінні чи то із ш3 і ш4 одного не вийде зібрати?

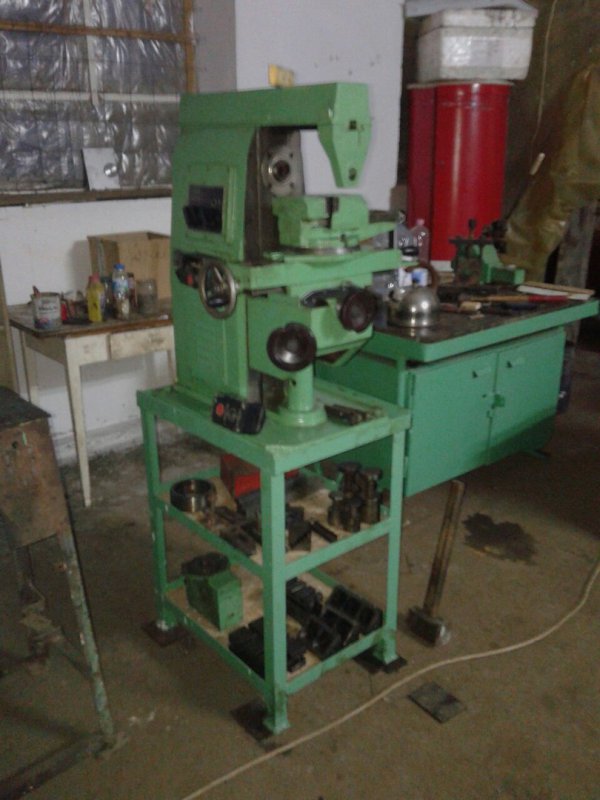

Світлина містить всі відповіді:

[Uncle Russell 17]

2 минуты назад, Саша сказал:

Світлина містить всі відповіді:

на фото низ від 3-ки хобот 4-ки, виходить що все впіхуємо )) а корпуси вроді кришками тільки відрізняються і ручки кпп вроді різні а так все ок

[Dim Dimich 91]

На самом деле все родное и ни чего не заменялось от других станков кроме фланца его делал сам.

[Саша 1 152]

26 минут назад, Dim Dimich сказал:

На самом деле все родное и ни чего не заменялось от других станков кроме фланца его делал сам.

Часто наші вестати портапляють до нас вже скомпанованими з інших. Я не бачу в тім ніякої проблеми. Навіть є стимули для доопрацювання.

Я на своєму робив місток для вимірювання зносу напрямних токарного верстату. Обробляти довелося сталь. Нежорсткість верстату була відчутною

І готовий виріб





Виявляється жорсткість НГФ можна суттево поліпшити підгонкою напрямних : https://youtu.be/xbvEvwkuo4s

[Void 28]

2 часа назад, Uncle Russell сказал:

на фото низ від 3-ки хобот 4-ки, виходить що все впіхуємо )) а корпуси вроді кришками тільки відрізняються і ручки кпп вроді різні а так все ок

То є перехідна модель з Ш3 на Ш4, там все як у ш3 тільки хобот та ручки відрізняються (такіякв ш4), в мене такий чекає на реставрацію...

Змінено 12 лютого, 2017 користувачем Void

[Iван 62]

В 3/1/2017 в 20:09, Саша сказал:

Тумба під верстатом ошуфлядилася:







Пiдкажiть будьласка,яка висота тумбочи?

Бо незнаю яку робити пiд такий станок як у вас завчасно дякую.



[Саша 1 152]

2 часа назад, Iван сказал:



Лише з понеділка зможу поміряти.

Але я раджу не спиратися на чужі дані, бо зріст в людей різний.

Орієнтуйтеся на власний зігнутий лікоть.

На цій висоті має бути робоча зона, або маховик продольної подачі (коли консоль встановити посередині ходу).

Так зможете точно обчислити розмір тумби під свій зріст.

Змінено 18 березня, 2017 користувачем Саша

[Iван 62]

4 минуты назад, Саша сказал:

Так зможете точно знайти розмір тумби під свій зріст.

Дякую Вам  за пiдказку, але хотiлось би знати приблизний розмiр.

[cop511 147]

Будьте осторожны, шабрение консольного фрезера сложное, можно довольно легко потерять перпендикулярность перемещений! На видео автор жирно мажет когда шабрит, это черновое шабрение, а еще должно быть получистовое и чистовое, тогда будет толк. А если оставить черновое, то точек прилегания там мало и крупные риски, поэтому оно быстро стирается.



Все можно сделать самому, но будет обидно если от недостатка опыта не получится, а инструмента куплено на солидную сумму. Советую отдать станок на шлифовку, он маленький, дорого не будет, зато какой результат.



А вот поджим направляющих каждый может легко сделать и это добавит еще процентов 20-25 жесткости.

[Саша 1 152]

В 18.03.2017 в 20:53, Iван сказал:

Дякую Вам  за пiдказку, але хотiлось би знати приблизний розмiр.



Світлини:





[Iван 62]

1 минуту назад, Саша сказал:



Світлини:

Дякую Вам за iнформацiю,вона стане менi в пригодi

[Grif 935]

@Iван больше 700 мм не надо делать. Когда рабочая зона напротив глаз - тоже не верно. НГФ в этом плане трудный станочек. При работе горизонтальным фрезерным - рабочая зона поднимается вверх, при работе с ВФГ - опускается. Тоже надо учитывать.

[Iван 62]

10 минут назад, Grif сказал:

@Iван больше 700 мм не надо делать. Когда рабочая зона напротив глаз - тоже не верно. НГФ в этом плане трудный станочек. При работе горизонтальным фрезерным - рабочая зона поднимается вверх, при работе с ВФГ - опускается. Тоже надо учитывать.

Якщо зробити на 900мм,при моэму зрости 186,i пiдноги зробити трап.

Можливо счасом поставлю ВФГ,то на вашу думку буде добре?

[Саша 1 152]

6 минут назад, Iван сказал:

Якщо зробити на 900мм,при моэму зрости 186,i пiдноги зробити трап.

Можливо счасом поставлю ВФГ,то на вашу думку буде добре?



То вже кожен обирає під свою специфіку робіт. Робіть так як вважаєте за найкраще. Зрештою ви ж для себе робите і висоту обираєте. Це і є основним мірилом.

[Grif 935]

Мой рост 166 см. Мне как раз 700 мм для тумбочки. У меня нет трапа. Отсюда и считайте: 700 + 200 + трап . Больше 900 не надо делать. Я так думаю.
