Муки выбора (мелкого токарного)

[v o l m 44]

15 минут назад, Karmadon сказал:

Расскажите подробней, пожалуйста

Ну что там рассказывать?

По ссылке есть размеры, внешний вид и даже фотки как резцедержки, так и всех предлагаемых к ней кассет.

Кассеты есть стандартные и другие разные.

В стандартные влазят резцы высотой до 13 мм, хотя я в основном использую резцы 8х8 и реже 10х10

На подошве стояла стальная квадратная пластина с центральным отверстием с резьбой для вкручивания центральной шпильки.

Эту пластину я снял, ибо оказалась ненужной, а шпильку вкручиваю туда же, куда вкручивалась шпилька оригинальной резцедержки.

По резьбам там все подходит...

Змінено 22 квітня, 2017 користувачем v o l m

[Karmadon 1 163]

6 минут назад, v o l m сказал:

На подошве стояла стальная квадратная пластина...

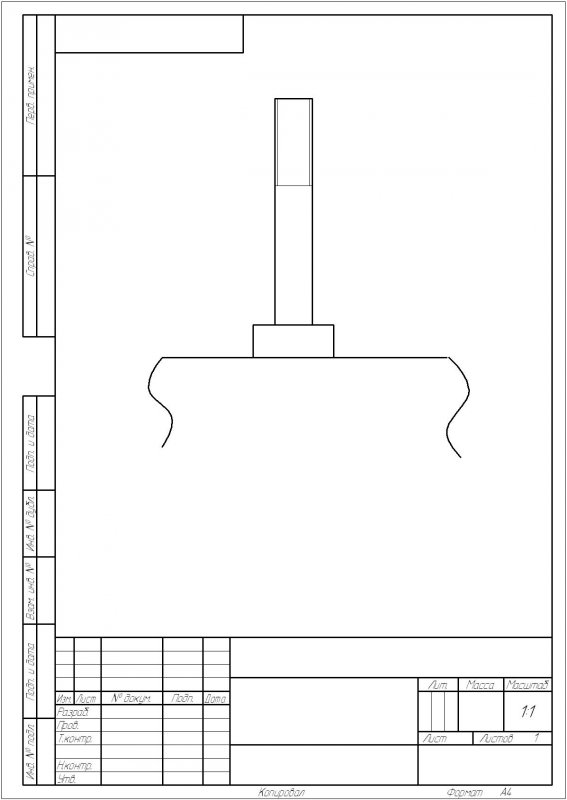

Дело в том, что на моем суппорте вот такая история:





[Karmadon 1 163]

А, нашел. На ваших станках съемная подошва со шпилькой.

[v o l m 44]

А у Вас разве не так? Вроде на фотках нечто похожее...

Сфоткайте свою подошву со снятой резцедержкой - так будет понятнее

Змінено 22 квітня, 2017 користувачем v o l m

[Karmadon 1 163]

1 минуту назад, v o l m сказал:

А у Вас разве не так?



Нет, у меня как на эскизе выше.

[v o l m 44]

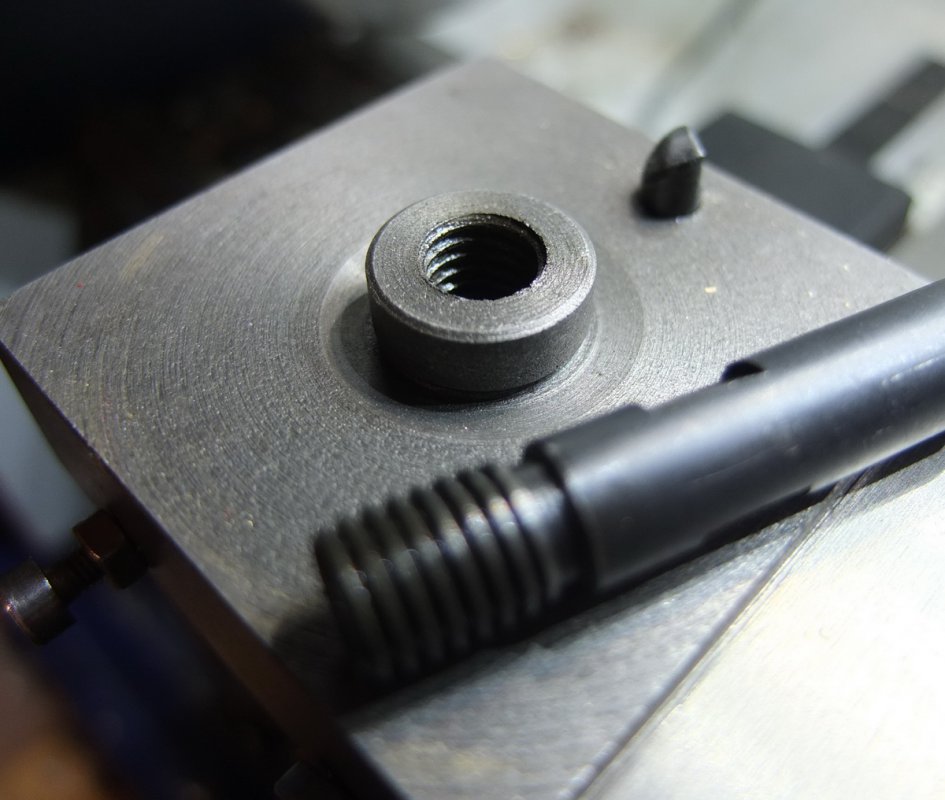

На моем станочке стоит вот такая подошва (салазки малой продольной подачи), в которую вкручивается шпилька длиной 65мм и правой резьбой 10х1.5

На шпильку надевается резцедержка...

Змінено 22 квітня, 2017 користувачем v o l m

[Karmadon 1 163]

7 минут назад, v o l m сказал:

На моем станочке стоит вот такая подошва...



Сегодня буду в мастерской, посмотрю точно, как у меня устроено.

[v o l m 44]

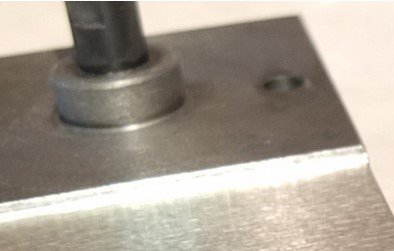

А это разве не Ваша фотка ?

(как по мне, конструктив подошвы очень похож, разве что размеры слегка отличаются...)

Змінено 22 квітня, 2017 користувачем v o l m

[Karmadon 1 163]

25 минут назад, v o l m сказал:

А это разве не Ваша фотка ?



Моя. Мне не совсем понятно, как там эта шпилька устроена. Не является ли втулка на ней единым целым с частью суппорта.

[v o l m 44]

Мне и самому уже интересно

[v o l m 44]

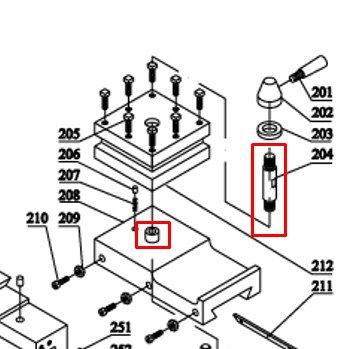

Посмотрел паспорт Вашего станка (zenitech_md_160_300_vario.pdf) - на взрывной схеме там мало что понятно, но видно, что втулка и шпилька не являются единым целым.

А судя по Вашей фотке, втулку при необходимости вполне можно снять...

Змінено 22 квітня, 2017 користувачем v o l m

[Karmadon 1 163]

5 часов назад, v o l m сказал:

А судя по Вашей фотке, втулку при необходимости вполне можно снять...



Увы

Втулка таки является частью суппорта. И не отпилишь - резьбы мало остается. Поэтому я и спрашивал, как это резцедержка снизу устроена, можно ли ее приколхозить к моему станочку.



Змінено 22 квітня, 2017 користувачем Karmadon

[v o l m 44]

Да, это немного меняет планы...

Для установки другой резцедержки (в которой нельзя высверлить углубление под втулку), вместо удаления торчащей втулки возможно лучше подложить шайбу (круглую или даже квадратную) с отверстием в центре, диаметром, равным внешнему диаметру втулки и высотой, равной высоте втулки.

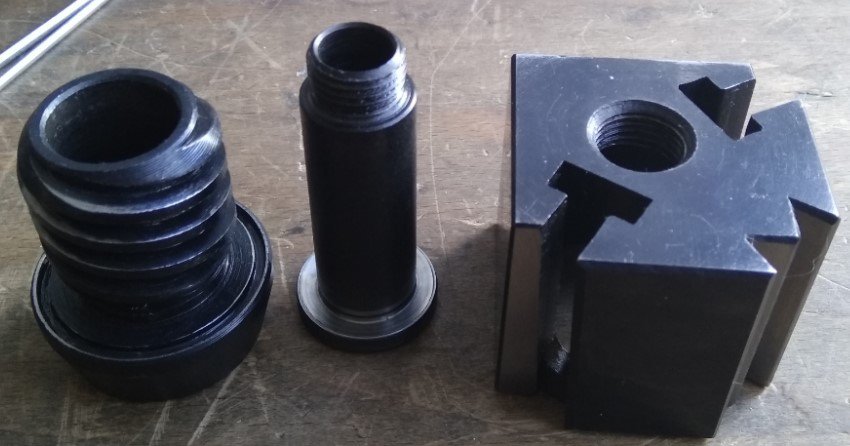

А вот как выглядит моя быстросменная резцедержка снизу:

Змінено 22 квітня, 2017 користувачем v o l m

[Karmadon 1 163]

1 минуту назад, v o l m сказал:

Для установки другой резцедержки (в которой нельзя высверлить углубление для втулки), вместо удаления торчащей втулки возможно лучше подложить шайбу (круглую или даже квадратную) с отверстием в центре, диаметром, равным внешнему диаметру втулки.



Совершенно верно!



1 минуту назад, v o l m сказал:

А вот как выглядит моя быстросменная резцедержка снизу:



О, спасибо!



Кстати, Вы напрямую в той лавке брали или через посредника? Не смог найти стоимость доставки.

[v o l m 44]

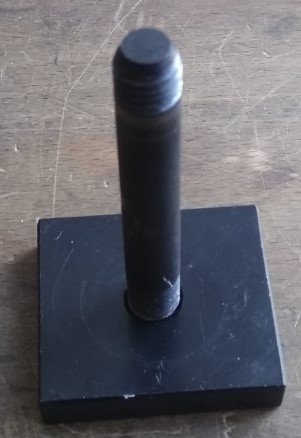

Вот площадка, которая шла в комплекте с моей резцедержкой, в которую вкручивалась шпилька и которую я пока снял за ненадобностью. (Теоретически в ней можно высверлить отверстие под втулку и высоты там как раз хватит)



На том сайте стоимость доставки высчитывается автоматически при формировании заказа в зависимости от веса, объема и может еще чего-то. Иногда у меня доходило до 70 фунтов за доставку при весе в несколько килограм.

В целом на сайте торгуют китайским товаром, но со своей наценкой.

Товар они подбирают неплохо, как раз для своих станочков (тоже китайских).

Обычно брака в их товаре нет. Лишь один раз мне попался чуток перекаленный держатель для тонких резцов на круглой державке, который треснул, когда я зажимал его.

Но сайт дороговат. Если не бояться подставы, брака и т.д., можно самому искать такие же товары на алиэкспрессе.

Я у них покупал и переплачивал просто чтобы не морочить голову неопределенностью.

Змінено 22 квітня, 2017 користувачем v o l m

[Karmadon 1 163]

2 минуты назад, v o l m сказал:

Теоретически в ней можно высверлить отверстие под втулку...



Да ну, проще новую сделать.



2 минуты назад, v o l m сказал:

...стоимость доставки высчитывается автоматически при формировании заказа...



Ясно, спасибо, ща попробую...



[v o l m 44]

Доставляют через Fedex, примерно за неделю, может чуть дольше.

Если общая стоимость товаров (без стоимости доставки) будет меньше 150 евро - привезут на дом, предварительно позвонив. Если более - придется ехать на растаможку на Киквидзе 44 (elin.kiev.ua), заполнять декларацию, получать квитанцию на оплату налога суммы, превышающей 150 евро (точно не помню - 30-40%), платить в банке, ждать, пока деньги дойдут к ним на счет и только потом доставляют на дом.

Змінено 22 квітня, 2017 користувачем v o l m

[Vua 16]

18 часов назад, Quercus сказал:



Який максимальний розмір різців?

Промерял высоту по резец- 10 мм. Глубина резцедержателя -15 мм.

Что удобно, 10й резец заходит в глубину до фрезерованной фаски, и становиться по оси прижимных болтов. Мелочь, а приятно - не нужно целиться.

[Karmadon 1 163]

6 минут назад, v o l m сказал:

Доставляют через Fedex



Только Федексом? Корлевской почтой не?

[v o l m 44]

Можете попробовать написать им, может и согласятся

Мне было лень...



Вспомнил, Киквидзе 44 - это у нас в Киеве.

Как с этим у Вас в Чернигове - нужно еще разбираться...

Змінено 22 квітня, 2017 користувачем v o l m

[Karmadon 1 163]

Купил. Спасибо, Владимир!

[v o l m 44]

Быстро у Вас получается...

Я, помню, долго колебался с первой покупкой...

[Karmadon 1 163]

3 минуты назад, v o l m сказал:

Быстро у Вас получается...



Так я уже месяц эту штуковину рассматриваю, шо там думать

[Vua 16]

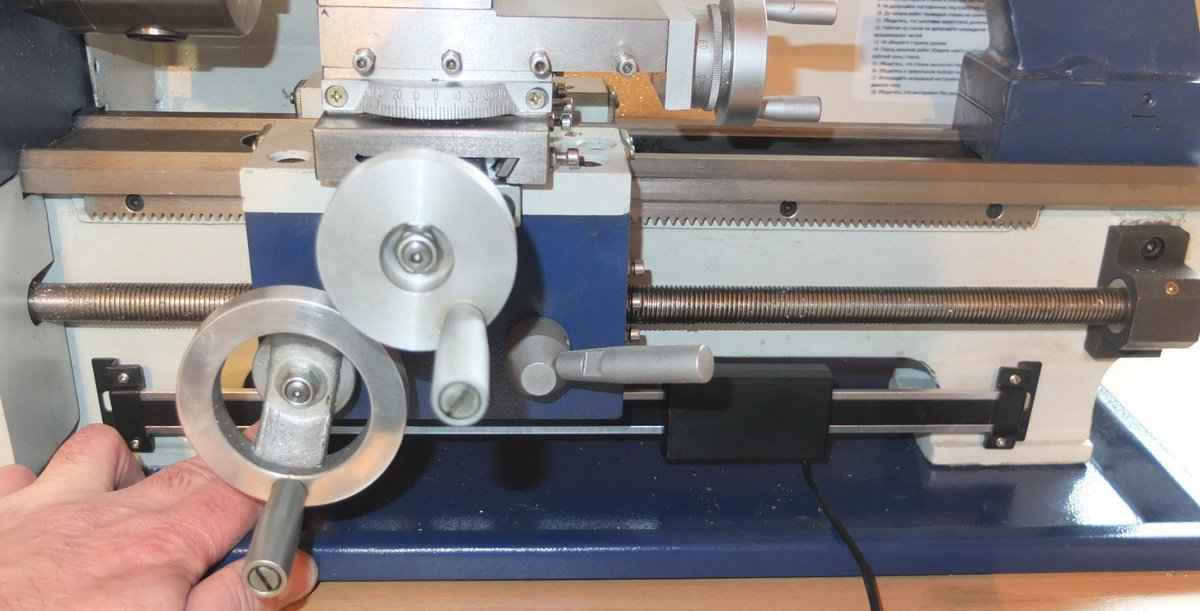

Ну вот, пол дня потратил на удаление со станка консерванта. Разобрал все узлы, кроме передней и задней бабки. В переднюю лезть не захотел, хотя на смазку проверить было бы нужно.  Смазка есть только в осях вращения, остальное в основном сухо, в том числе патрон.

Возникли вопросы, пожалуйста, подскажите:

1. Чем нужно смазывать зубья шестерен гитары и редуктора продольной подачи? Шестерни ВСЕ металлические. Графика, литол/циатим или автомобильное масло?

2. Насколько легко и уместно ли сверлить метал суппорта - в некоторых местах хочу просверлить под масленки?

3. Неприятно "шуршит" алюминий лимбов. Нужно смазывать или как то выставляется зазор? Регулирвок вроде нет?!

Спасибо.



Да, из не очень приятных замеченных моментов:

- на пиноли ЗБ нет делений линейки?? Но зачем то влепили на штурвал лимб???

- безклиновый способ регулировки зазоров продольной подачи суппорта по станине. Просто плоские пластины с болтами и поджимный винтом.  Как его регулировать?! Как вроде болт используют для затяжки, а не для регулировки- Или пережал или люфт.





[ur5qa 2]

15 минут назад, Vua сказал:

Как вроде болт используют для затяжки, а не для регулировки- Или пережал или люфт.

Так ведь там еще на каждой пластине по два упорных винта шлицевых М3 с контрагайками. Методом проб и ошибок, комбинируя положение этих винтов с тремя болтами для поджима, добиваемся отсутствия люфта. Я сегодня как раз этим занимался, собирая суппорт. На все ушло минут сорок, получилось неплохо, люфт рукой не ощутим, в то же время суппорт легко скользит по направляющим. Правда, я еще наверх пластин подложил вырезанные из листовой латуни пластины толщиной 0,35мм, с отогнутыми по периметру бортиками, где-то на форумах прочитал подобный совет.
