Пиловсмоктувальний агрегат ПРАГА

[Grif 961]

Шліфувальні верстати ПРАГА вироблялись в Індії по ліцензії Британської фірми Jones & Shipman.

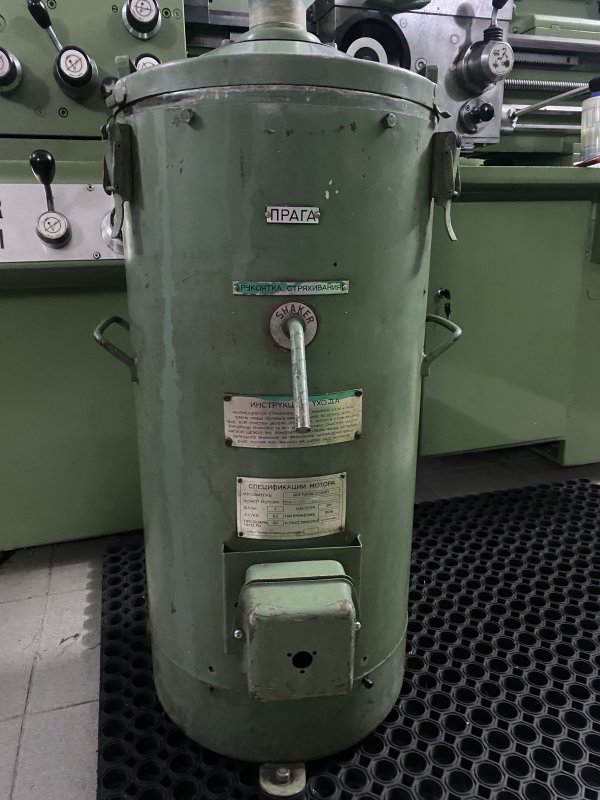

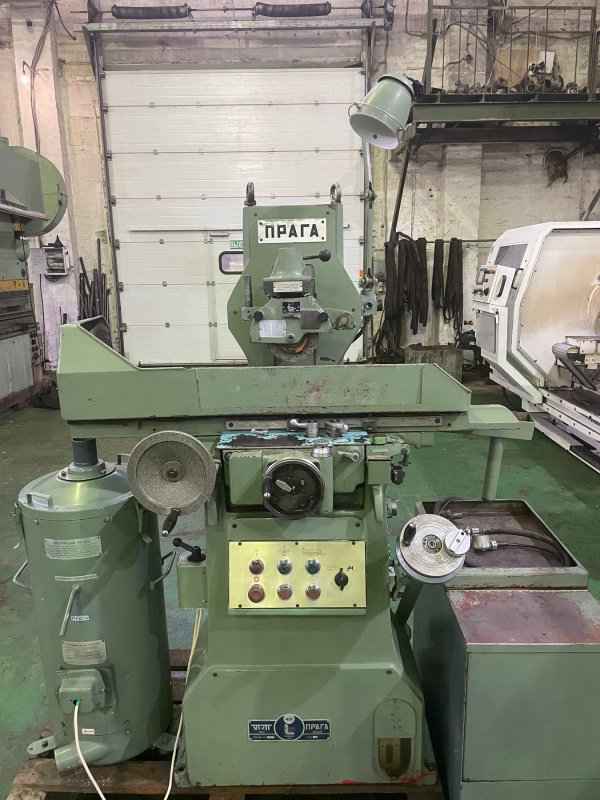

Комплектувалися станцією охолоднюючої рідини та пиловсмоктувальним агрегатом. На приклад, як на цьому фото (з мережі Інтернет)

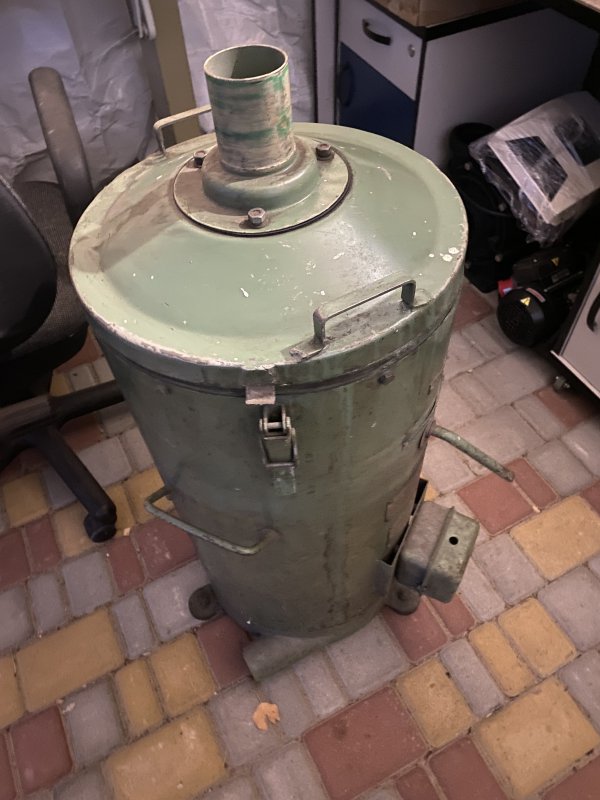

Пилосос стоїть ліворуч. Дістався мені такий агрегат. Повітря всмоктується зверху, викидається знизу.



Одна біда, без двигуна та отої крильчатки, чи як її там.

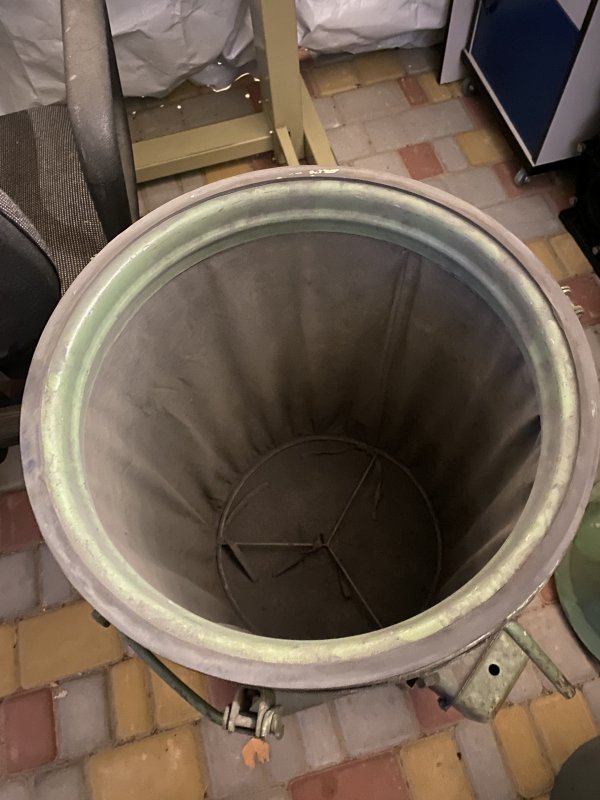

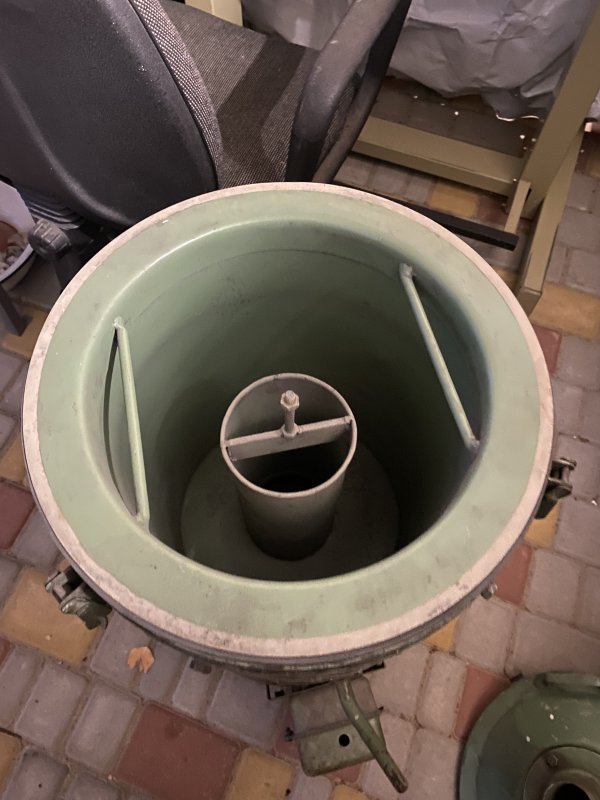

На фото в горі послідовно показана розборка агрегата. Тобто під верхньою кришкою стакан зміні напряму повітря, потім мішок і під мішком повинен бути двигун.

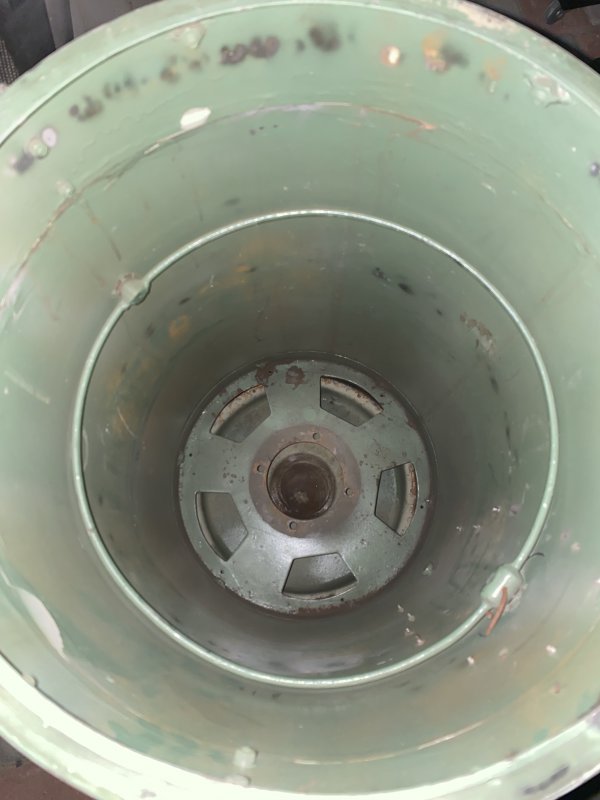

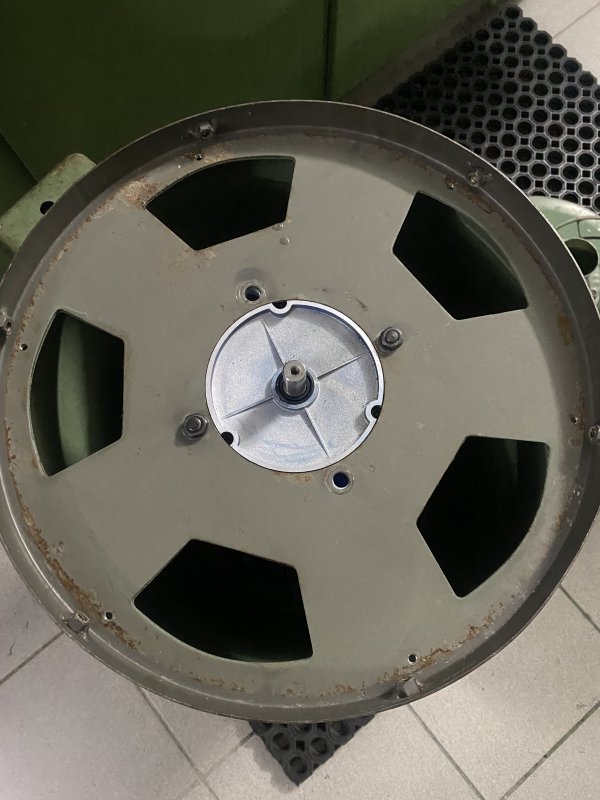

Далі повітря всмоктується крізь оті п'ять віконець. За ними повинна бути крильчатка.

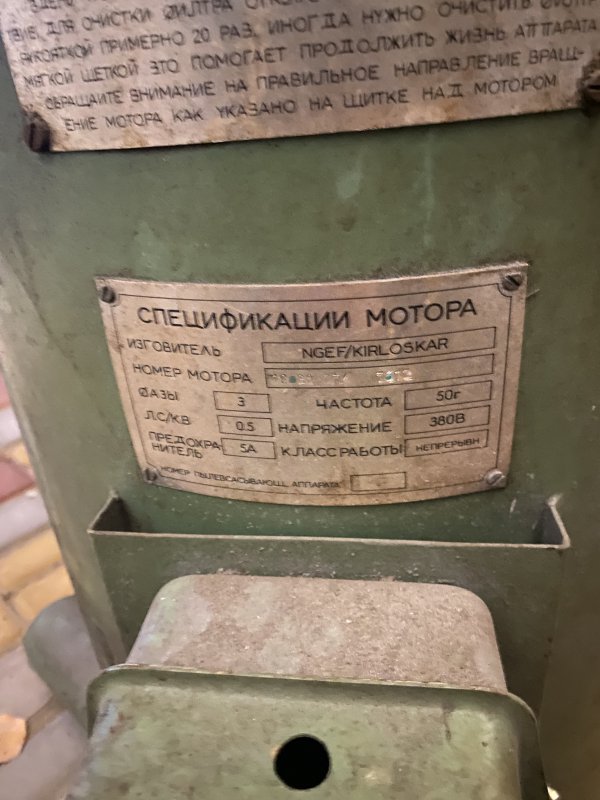

Параметри двигуна вказані на табличці, тому підібрати немає проблеми.





А от якої форми крильчатка не знаю. З напрямку повітря виходить що не центробіжна.  Може у кого є такий агрегат, то підкажіть.

Хочу дати йому друге життя, та пристосувати його до великого точила.



Змінено 10 березня користувачем Grif

[Grif 961]

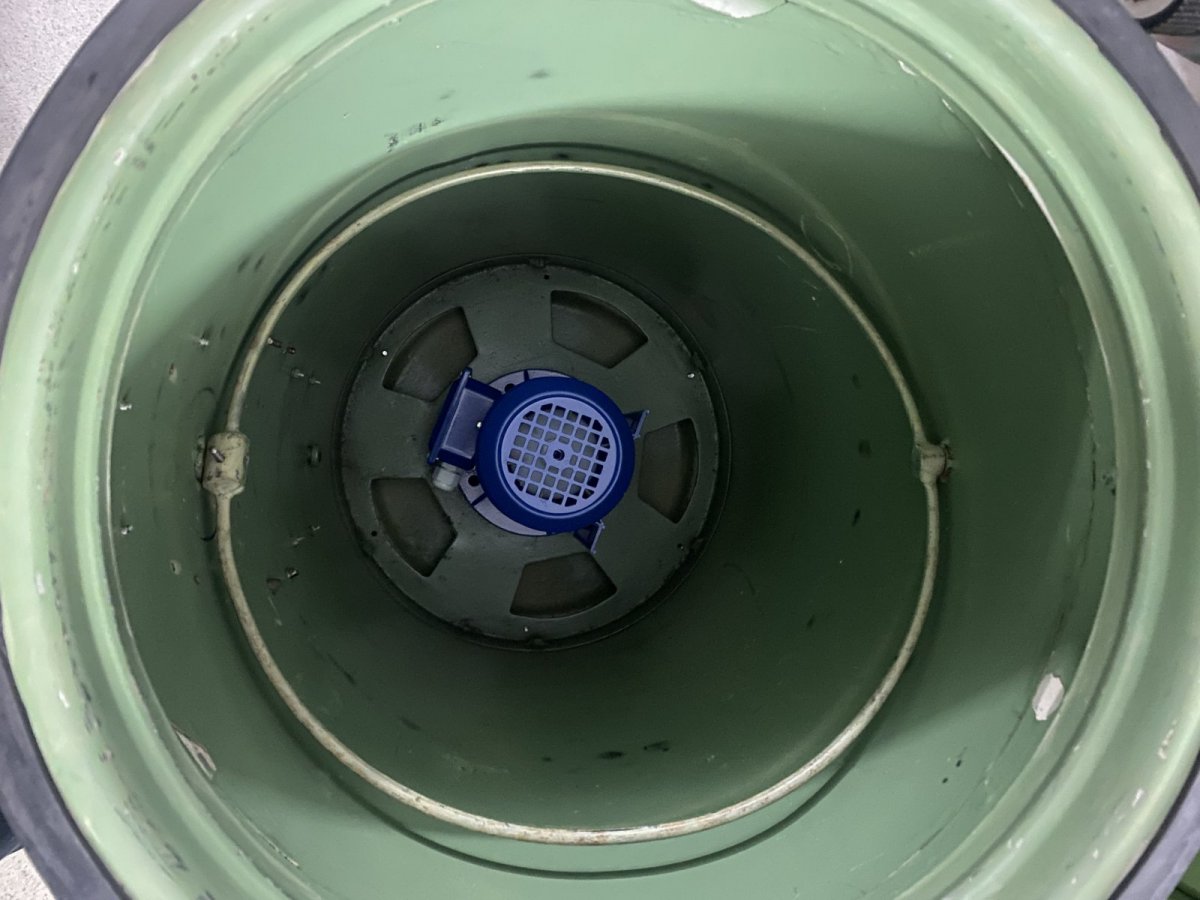

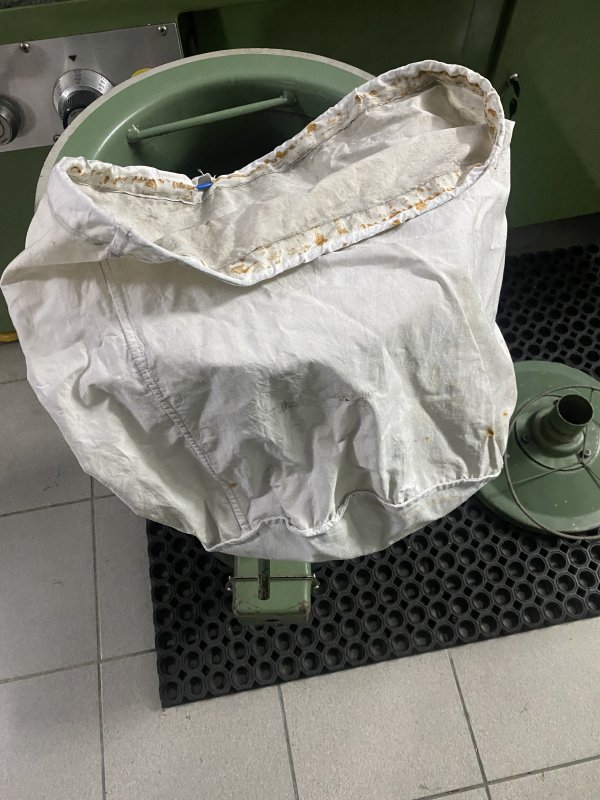

За час, що минув від мого першого сповіщення, помив агрегат, виправ мішок для пилу, буде за зразок, та приміряв електродвигун.

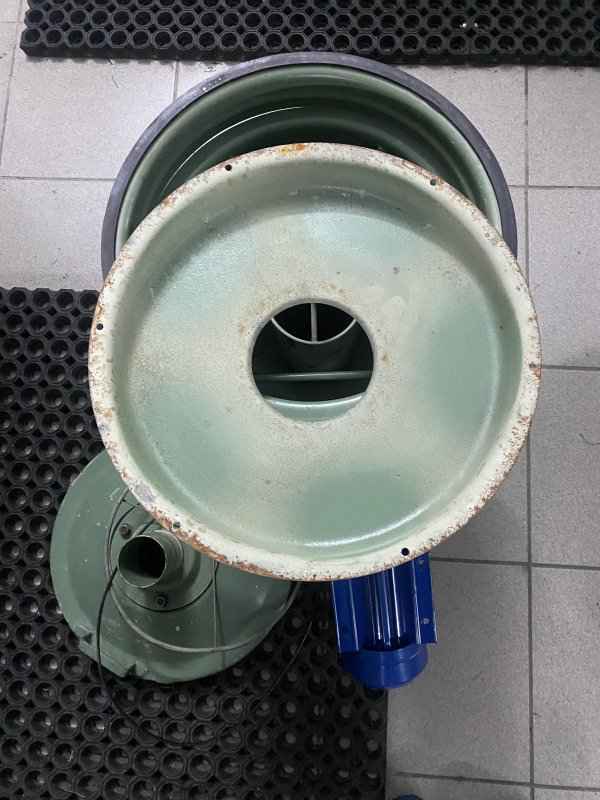

Двигун АІР 63В2 на 0,55 кВт та 3000 обертів підійшов і по кріпленню і по отвору.





Розумію, що скоріше за все двигун був іншого  виконання, без крильчатки охолодження. Буду  шукати. Поки що, для  проби вистачить і цього.

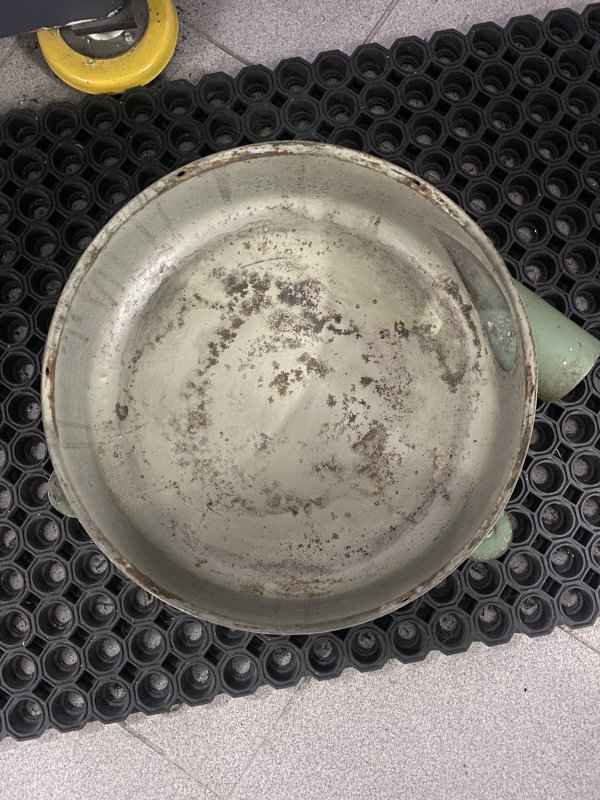

Тепер хочу зробити просту крильчатку, та подивитися що з цього вийде. Крильчатка одягається на вал двигуна. Знизу закривається отакою тарілкою

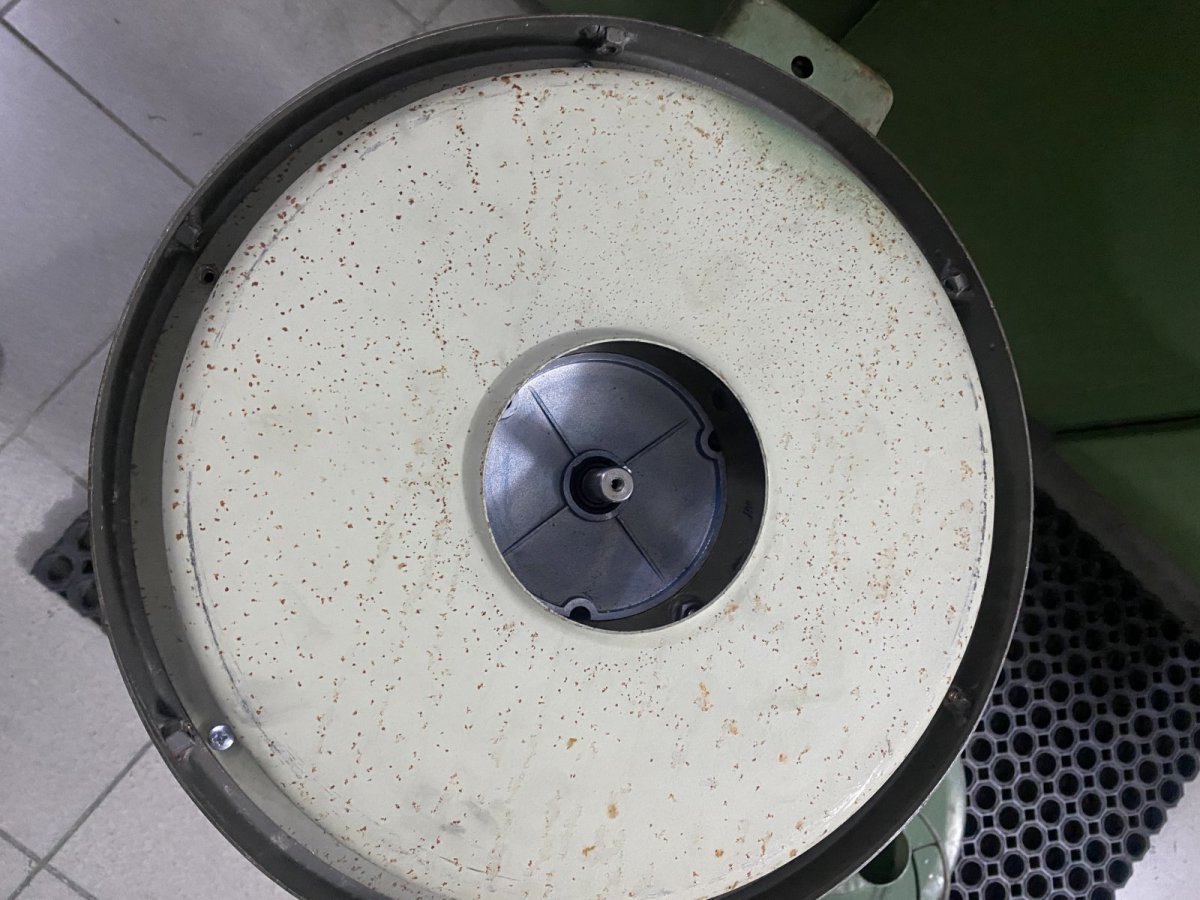

Диаметр крильчатки 300 мм. Нижче, фото самої нижньої частини





Ще раз звертаюсь до спільноти. У кого є такий агрегат, зробіть, будь ласка, фото двигуна та крильчатки.



Змінено 12 березня користувачем Grif

[Dmytro55 46]

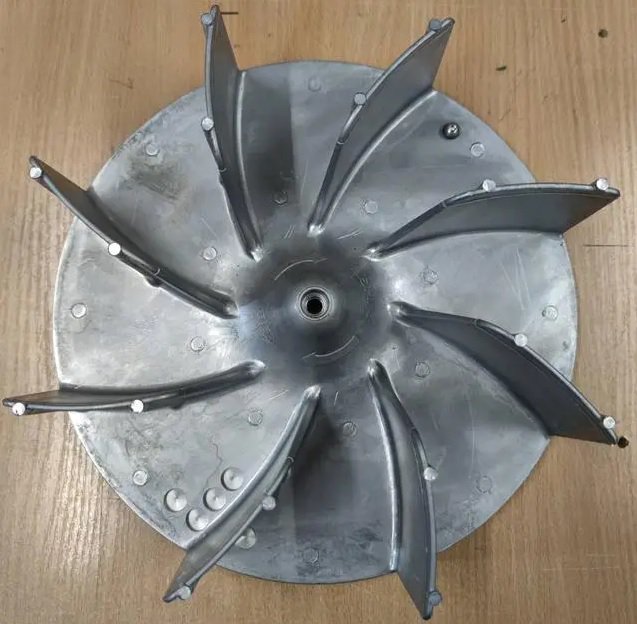

Мені чимось нагадує "Ракету" - побутовий пилосос. Ротор там досить таки хитрий - з  сьомої хвилини.



[Grif 961]

, Dmytro55 написав:

Мені чимось нагадує "Ракету" - побутовий пилосос. Ротор там досить таки хитрий - з  сьомої хвилини





Дякую! Є одна суттєва відмінність. У "Ракети", як і у решти побутових пилососів, центробіжний вентилятор. Тобто він всмоктує повітря з центрального отвору, під мішком, далі повітря відкидається до периферії. Повітря огинає двигун та виходить зовні. Так працюють промислові та побутові витяжки, компресори двигунів внутрішнього згорання ....



У ПРАГи, як я зрозумів, все навпаки. Повітря всмоктується з переферійних віконец і викидається у центральний отвір.



Але, я можу помилятися. Може все набагато простіше.

[Dmytro55 46]

Тільки тої різниці, що у Праги отвір не по центру,  а от "тарілка", що все закриває, один в один.

Візьмемо, наприклад Буран: додали пластикову вставку  на яку опирається мішок - по суті ті ж віконця, тільки максимально розширені.

Посилання же більше для ілюстрації який там ротор.

Змінено 12 березня користувачем Dmytro55
