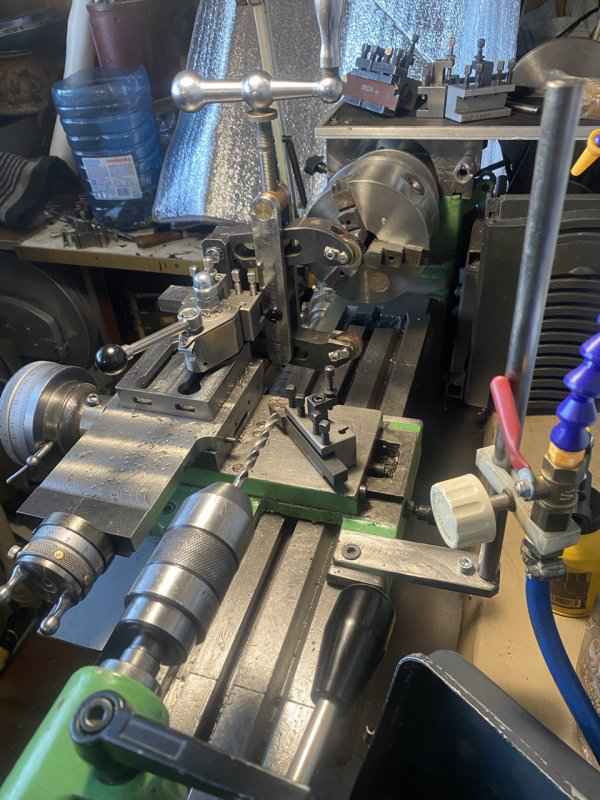

Накатка для настольного станка из полуфабрикатов

[Виктор Смирнов 919]

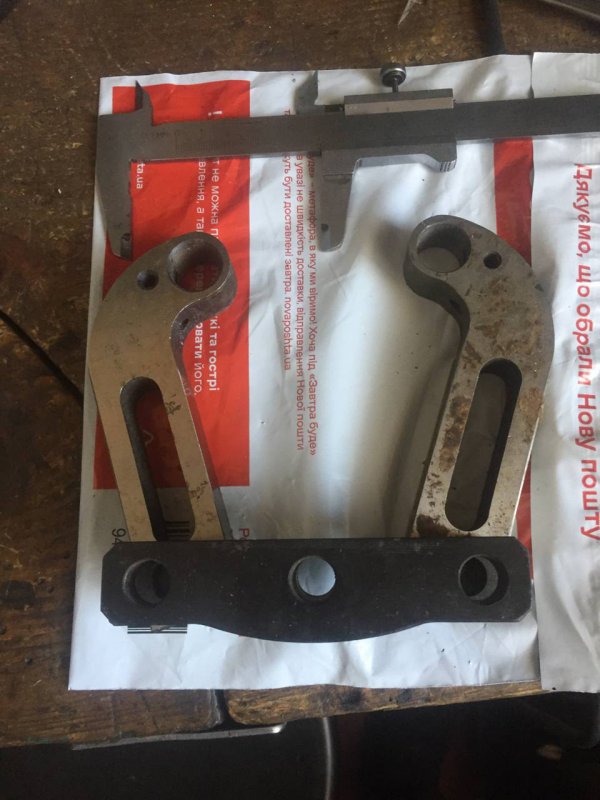

 Просматривая нашу барахолку, наткнулся на УСП которое могло пригодится для накатки на мой станочек. Подкупало, что сталь хорошая, основная работа сделана, съэкономлю время и ресурсы. За данное железо цена вполне устраивала, с доставкой (НП) обошлось 440-460 грив. Когда посылка прибыла, отметил для себя, что готовые пазы в УСП не стой стороны где мне нужно, а конфигурацию менять не хотелось. Пересмотрел варианты в интернете, всё немножко не то, пришлось подумать.

[Виктор Смирнов 919]

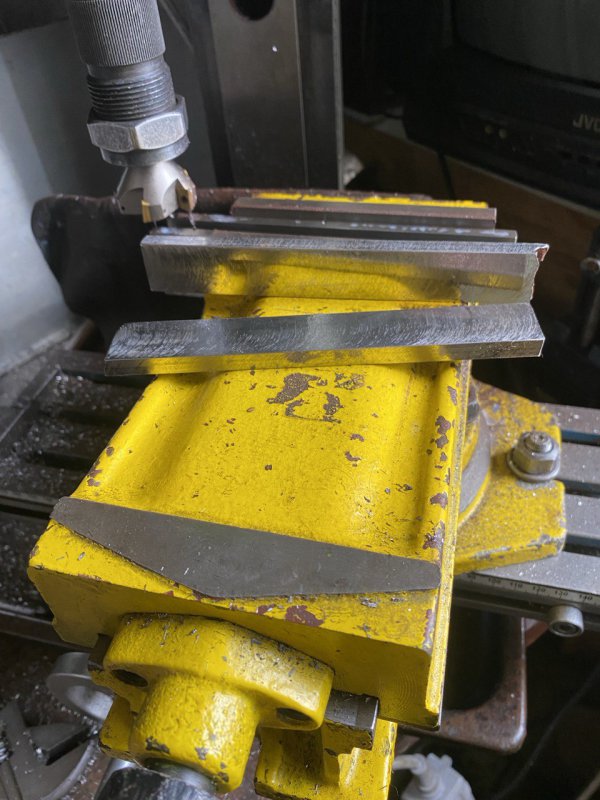

 Забросил  УСП в печь, произвёл глубокий ожиг, обрезал болгаркой лишнее и на фрезерном подогнал сочленения.

[Виктор Смирнов 919]

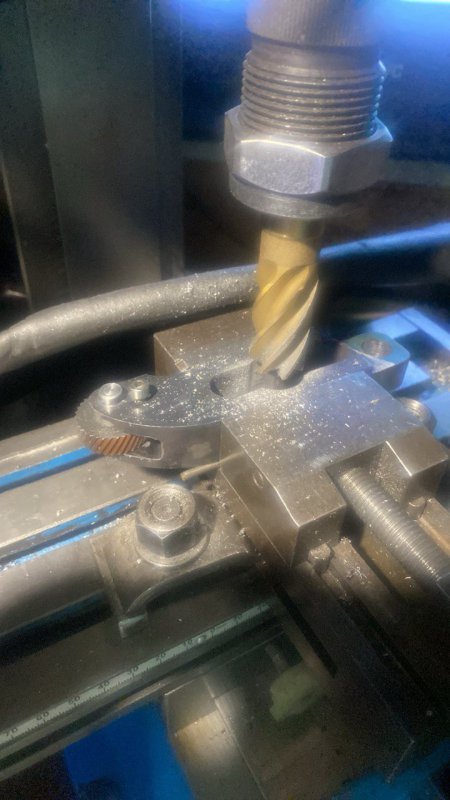

 Отожённое УСП сверлится нормально и терпимо фрезеруется обычными острыми фрезами Р6М5, и отлично ТС фрезами. Паз под ролики надрезал отрезным болгарочым гругом и высверлил, лишее вывалилось.

[Виктор Смирнов 919]

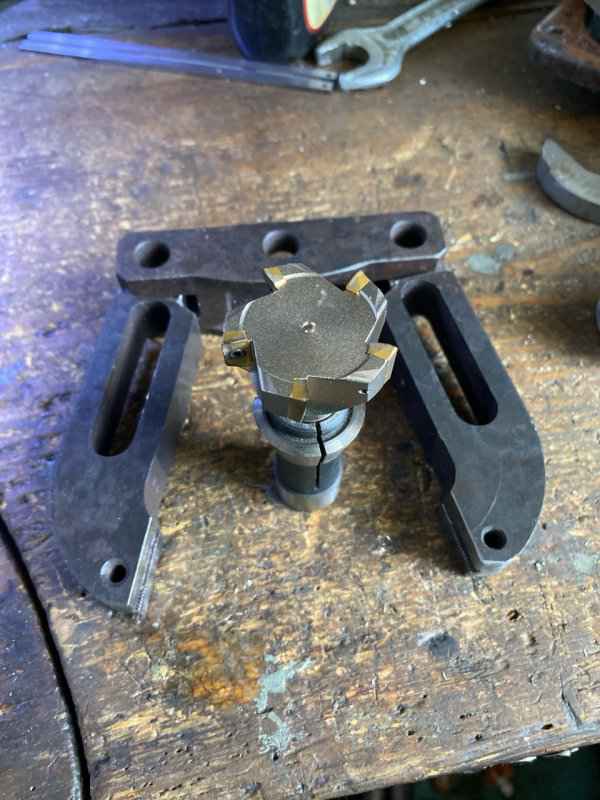

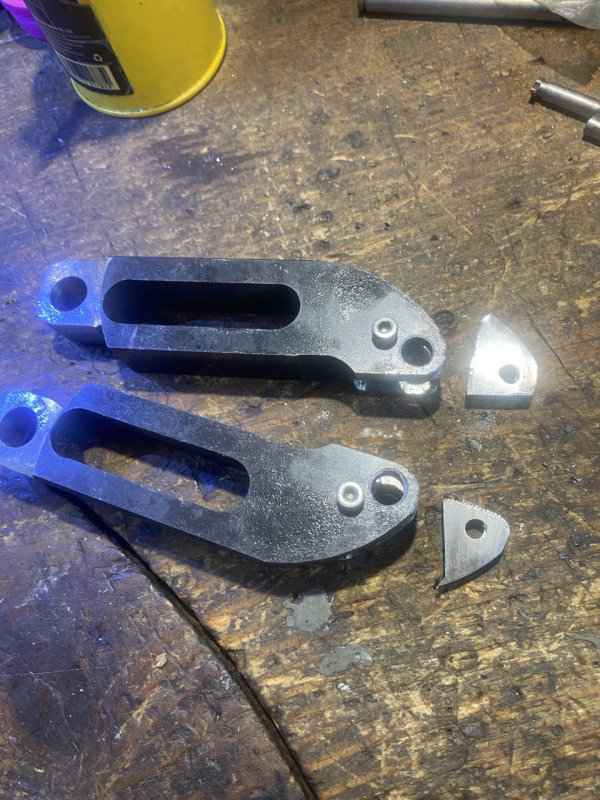

На частях где стоят ролики не хватало места для осей  и гайки. Деталь с нижней осью выточена и фрезерована подогнана под паз и снизу зафиксирована винтом М6. Верхняя детель прошита фрезоой ф20мм и вставлен ползунок

[Виктор Смирнов 919]

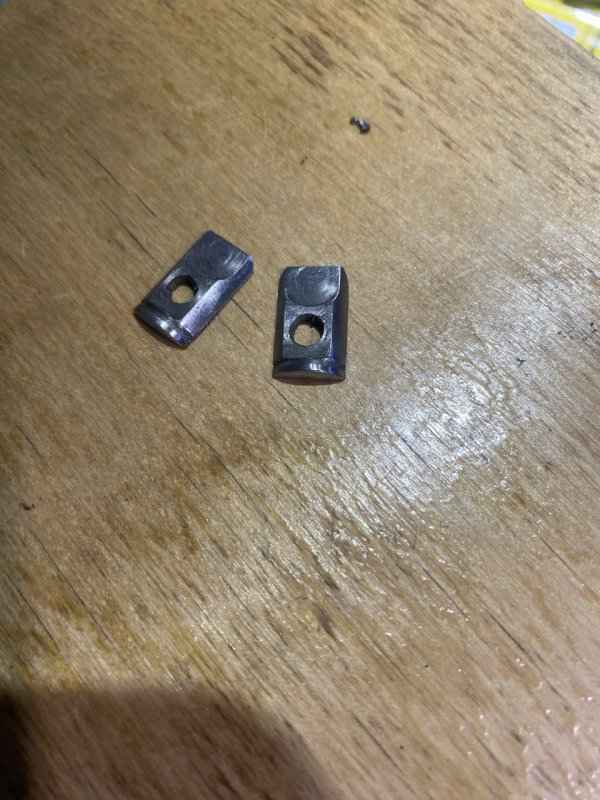

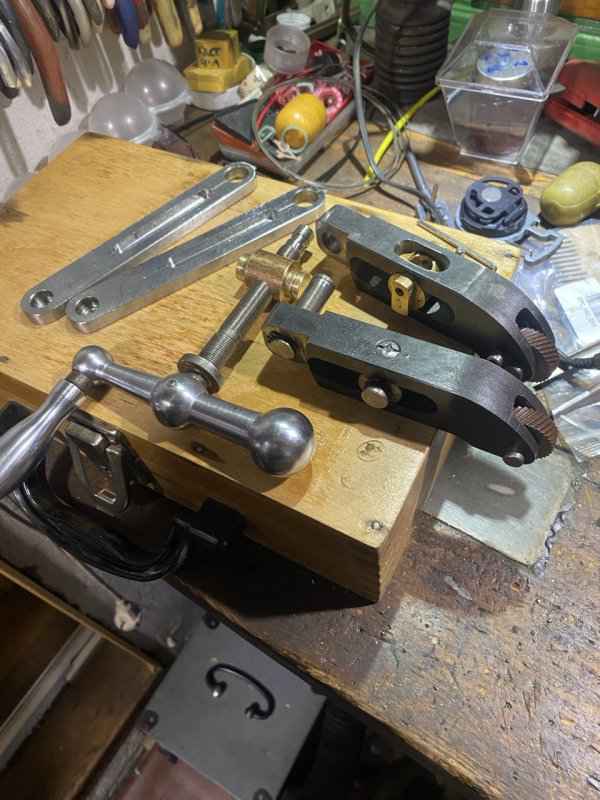

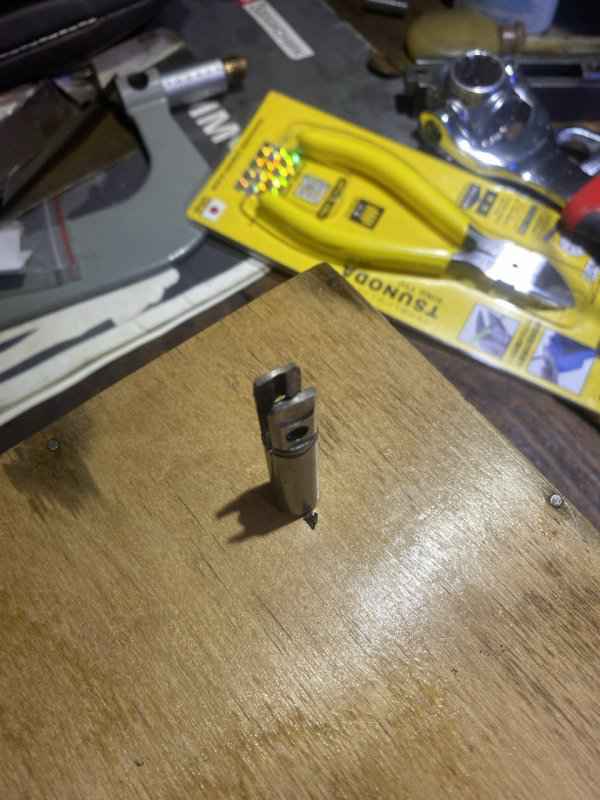

 Осталось пару деталей от других проэктов которые изумительно подошли друг-другу- ручка от ТВ 320 и  шливованый калёный винт от нониуса.

 Проточил только паз для установочных винтов

Змінено 2 листопада користувачем Виктор Смирнов

[Виктор Смирнов 919]

[Виктор Смирнов 919]

[Виктор Смирнов 919]

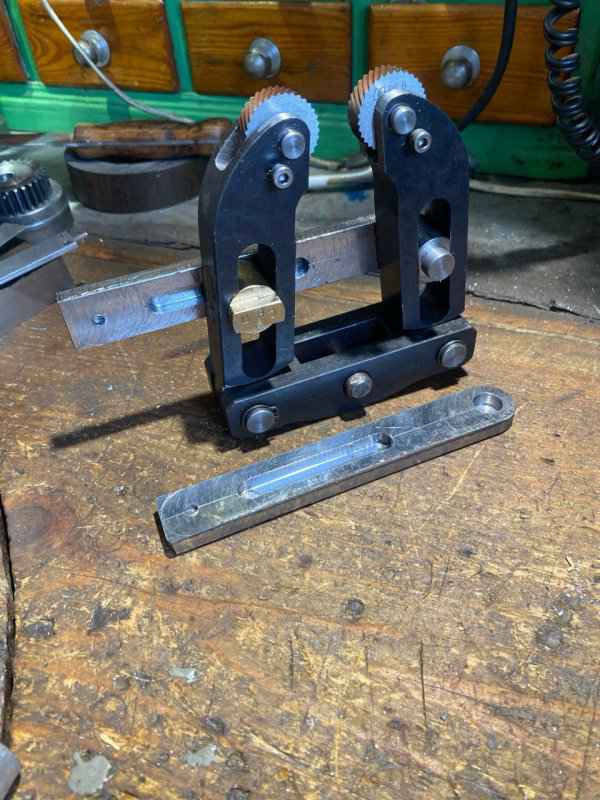

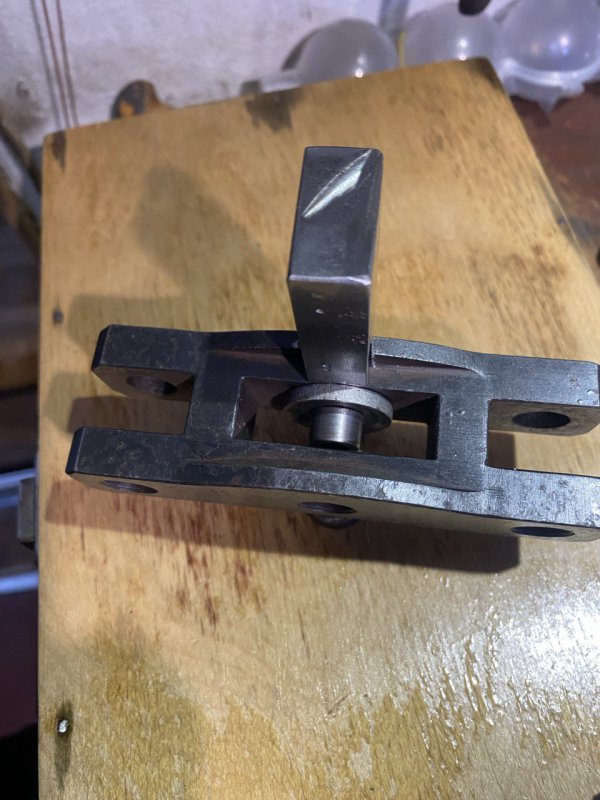

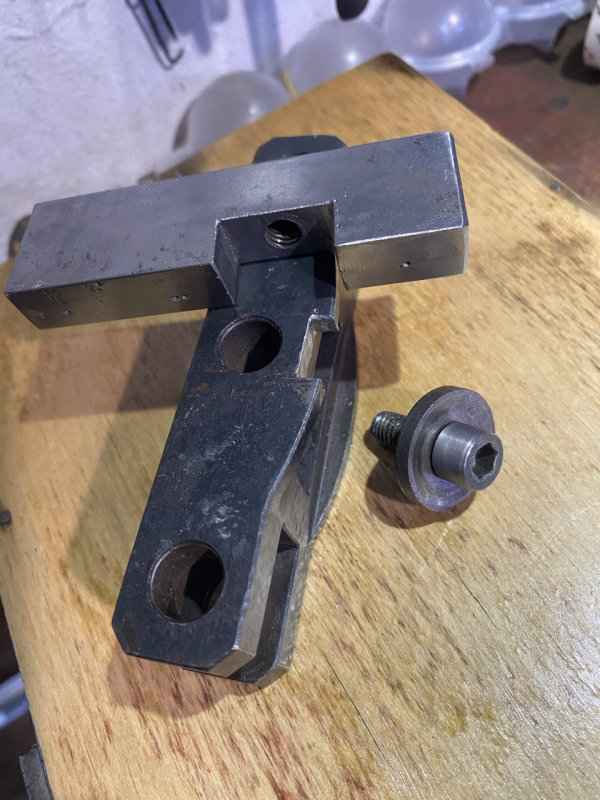

 Соединение планки которая крепится в резцедержателе с общим приспособлением получилос простым и надежнвым, без люфтов, для проформы зафиксировано болтом м 8.

[Виктор Смирнов 919]

Змінено 3 листопада користувачем Виктор Смирнов

[Виктор Смирнов 919]

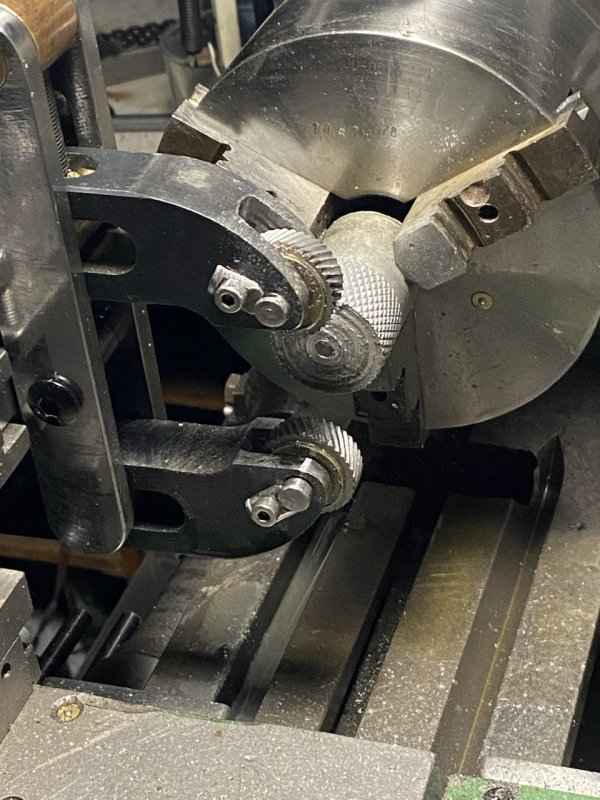

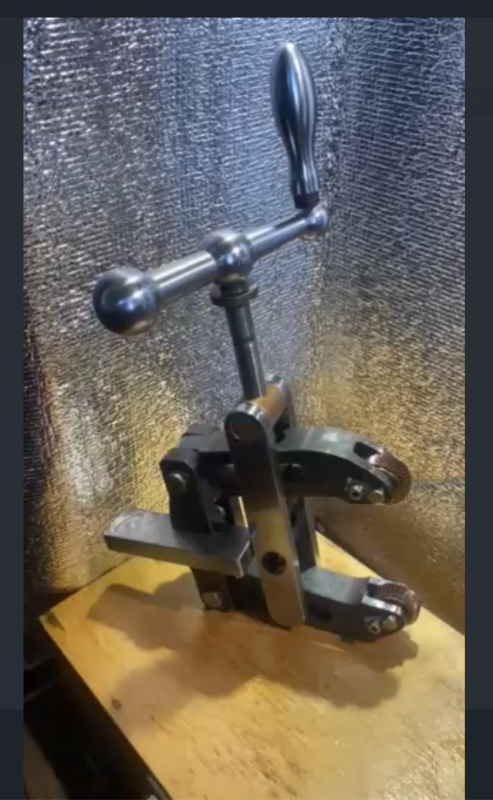

 Как заметили, у роликов стоят шайбы из монет которые можно снимать при изменении толщины самого ролика ( есть в наличии  ещё 9мм) хочу сделать дополнительные оси диаметром 6 мм. Ручка станочного типа имеет на мой взгяд преймущество в удобстве и экономии места при хранении, хоть на стену вешай. Максимальное расскытие 65-70 мм., в зависимости от типа ролика. Накатка в основном изготовлялась для роликов с крупным шагом мах 2.0 и ниже, на фото 1,8.  Масса изделия 2.200. Спасибо за внимание и любопытство.
