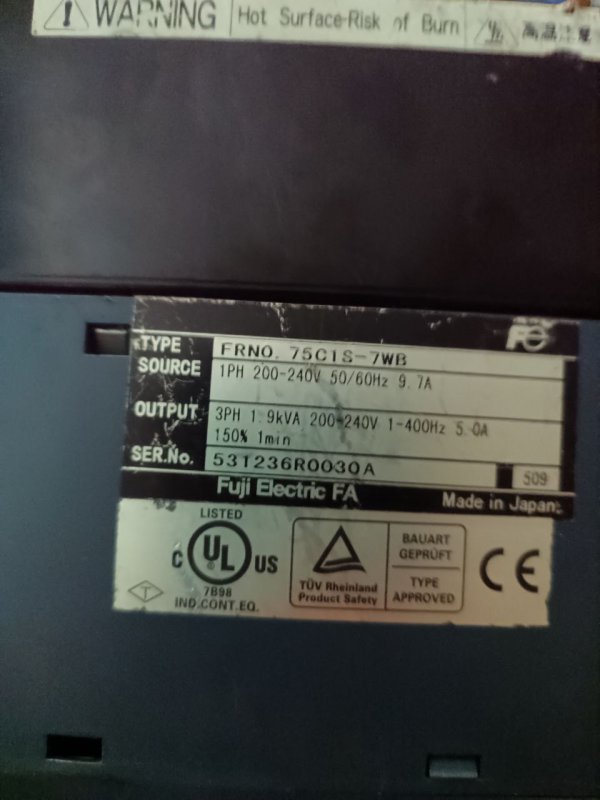

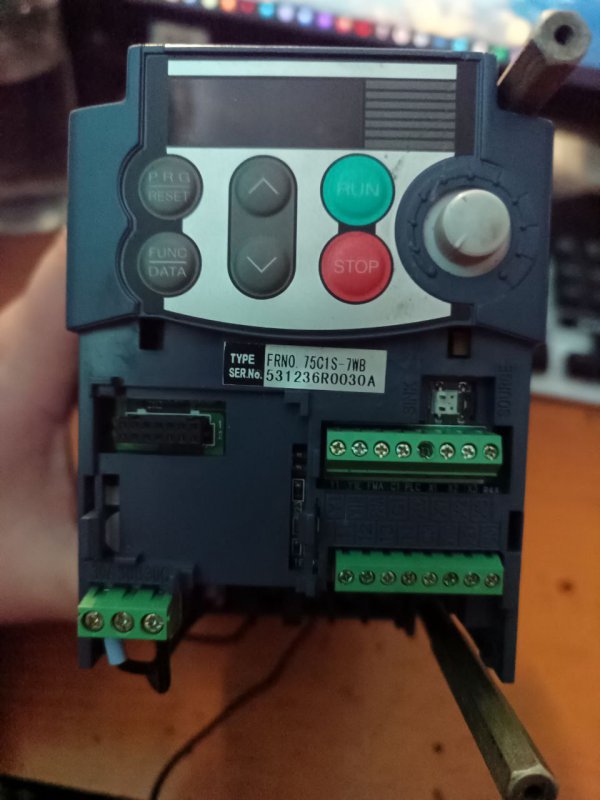

Помилка OC3 на частотному перетворювачі Fuji Frenic-Mini 75C1S 7WB

[Smmasterk 407]



Потрібна допомога в ремонті частотного перетворювача Fuji Frenic-Mini !

Він був встановлений на свердлильному верстаті, працював відмінно багато років, але останній місяць свердлильний верстат почав глючити, періодично гальмувати, наче щось заклинює, і якщо не перезавантажити, то видавав помилку OC3. Але після фізичної перевірки ніде не знайшлося місць заклинювання ні в двигуні, ні в шпинделі — все обертається плавно і м’яко.

 Я отримав рекомендацію, що, можливо, ємності через нерегулярне використання повинні набрати ток, і потрібно залишити його увімкненим на дві години. Я так і зробив. Через день (тобто сьогодні) мені потрібно було його використовувати, але при подачі струму на частотний перетворювач він одразу видає помилку OC3 — я навіть не встигаю увімкнути двигун.

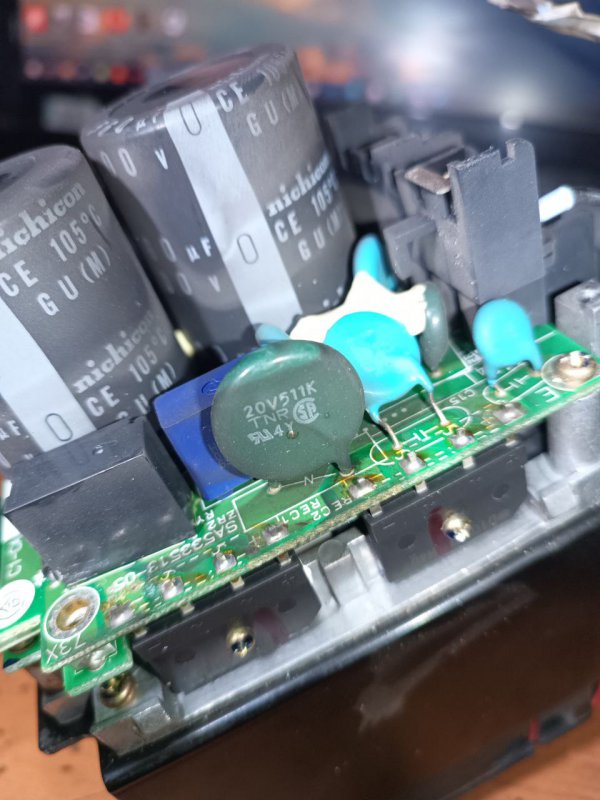

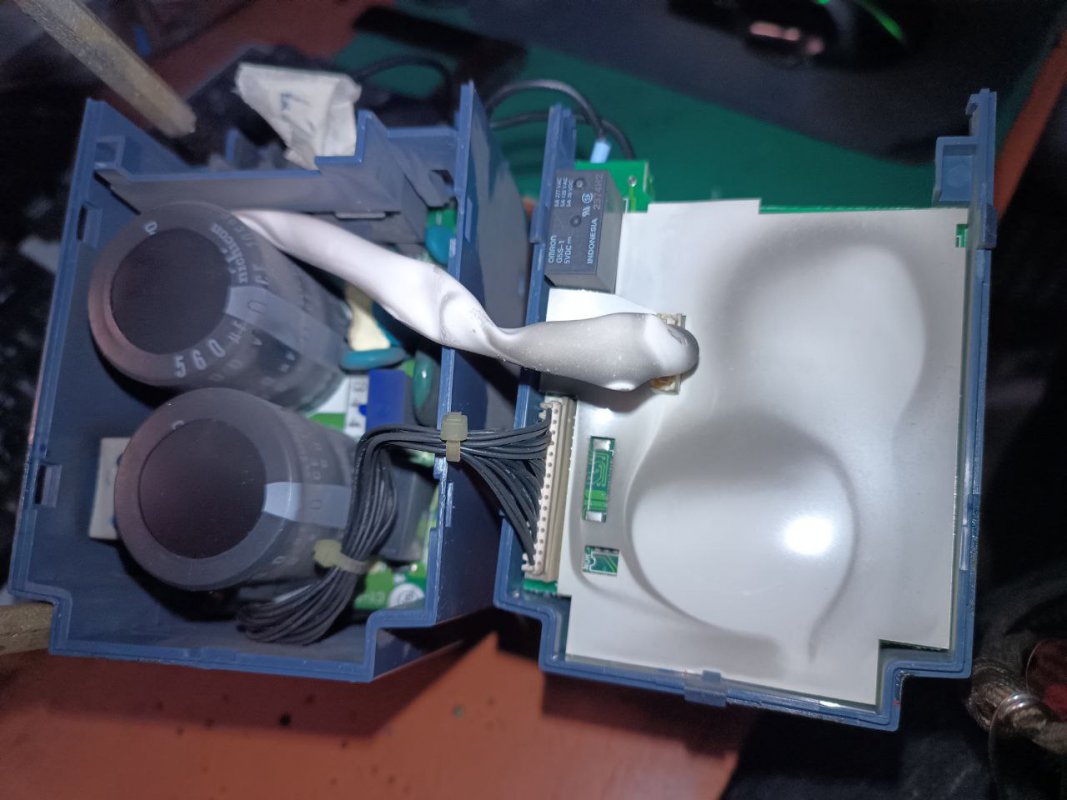

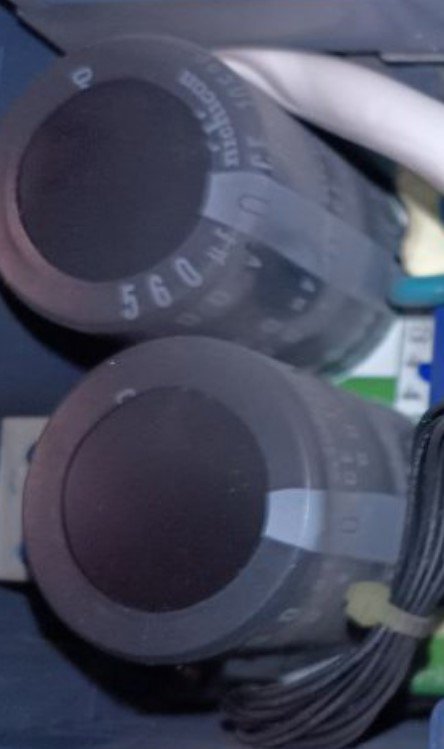

      Далі почув, що однією з можливих причин може бути те, що ємності роздулися, і вирішив розібрати та подивитися, але ємності виявилися в нормальному стані, а от всередині був специфічний запах пригорілості , але конкретно обвуглений елемент я не знайшов, щоб можна було показати пальцем, що винен саме він. Є лише невеликий наліт, який нагадує щось середнє між сажею і пилом. Я в електриці повний нуль, прошу допомоги як конкретно діагностувати проблему, куди тикати вимірювальний інструмент ну і т.д. (з вимірювального інструменту є простий мультиметр). І як його відремонтувати. Заздалегідь дякую за відповіді!

[Maple 764]

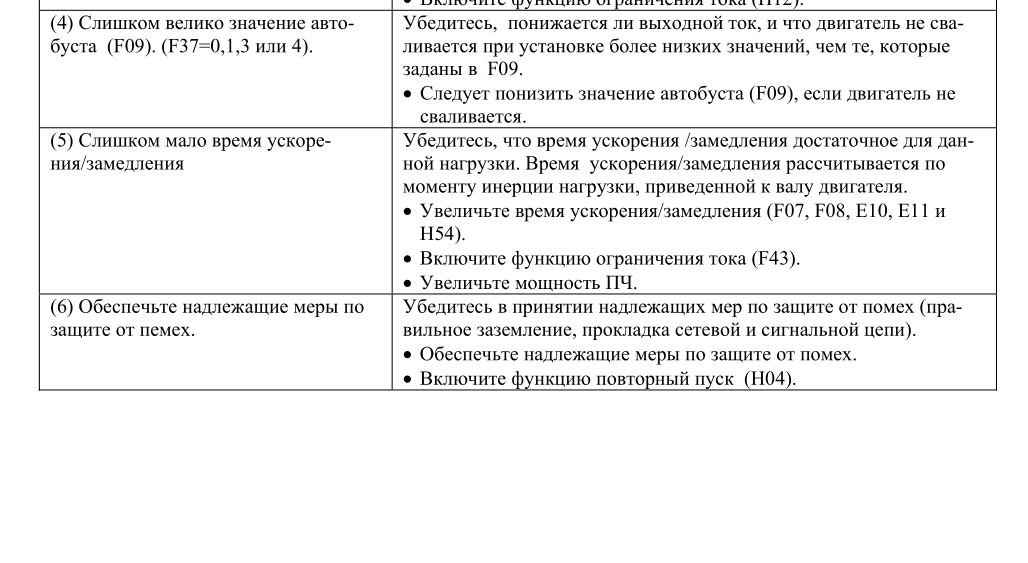

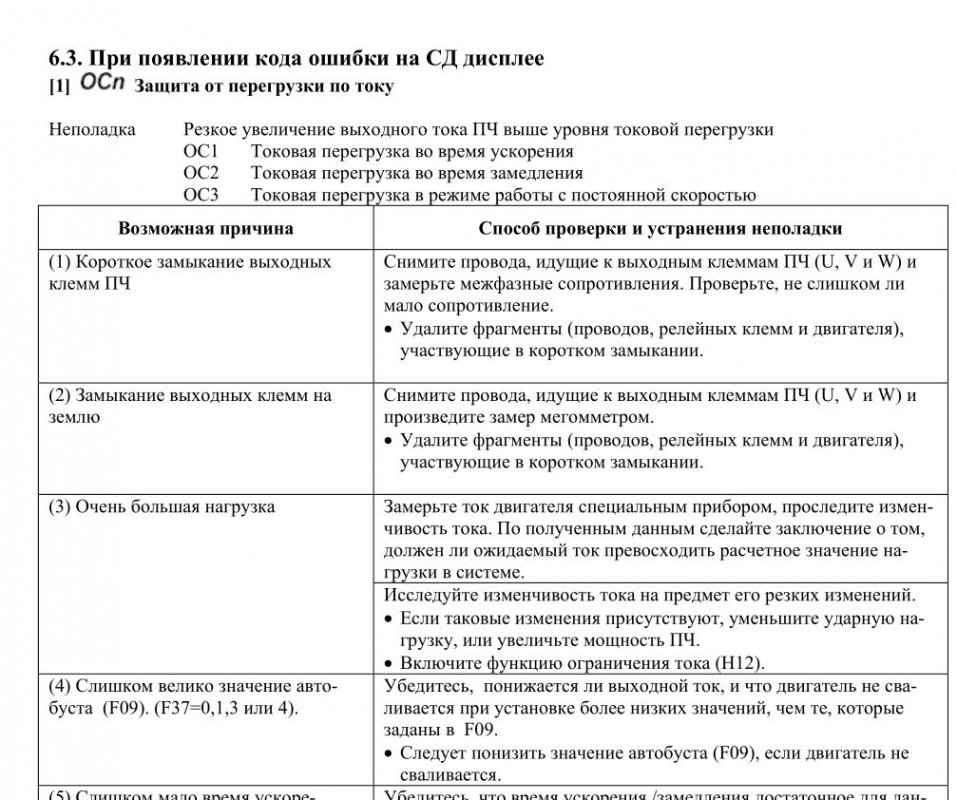

З мануалу:



[softm 2 548]

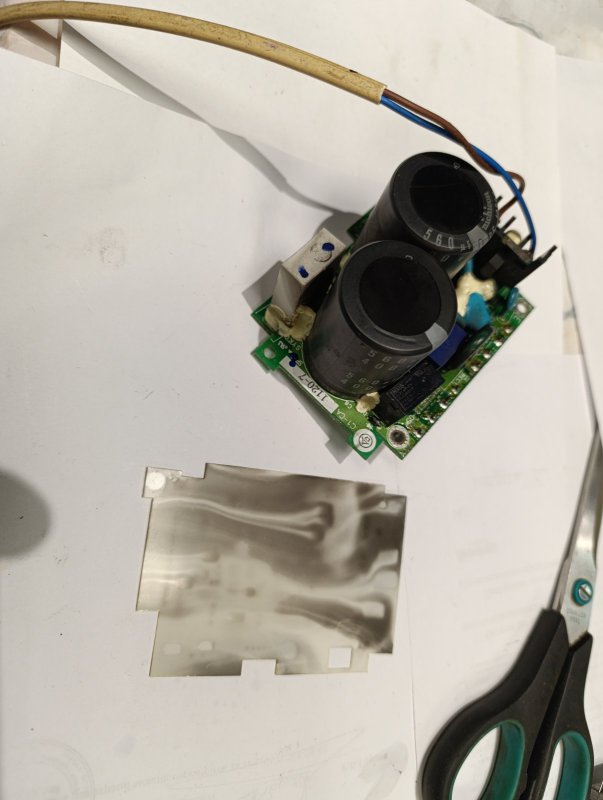

перед началом лезть надо разрядить конденсаторы



отключить все выводы от частотника

взять лампочку накаливания 60-100 Вт 220В

припаять к ней два провода

и подсоединить провода кратковременно к выводам конденсаторов.

там может быть высокое напряжение.

[Smmasterk 407]

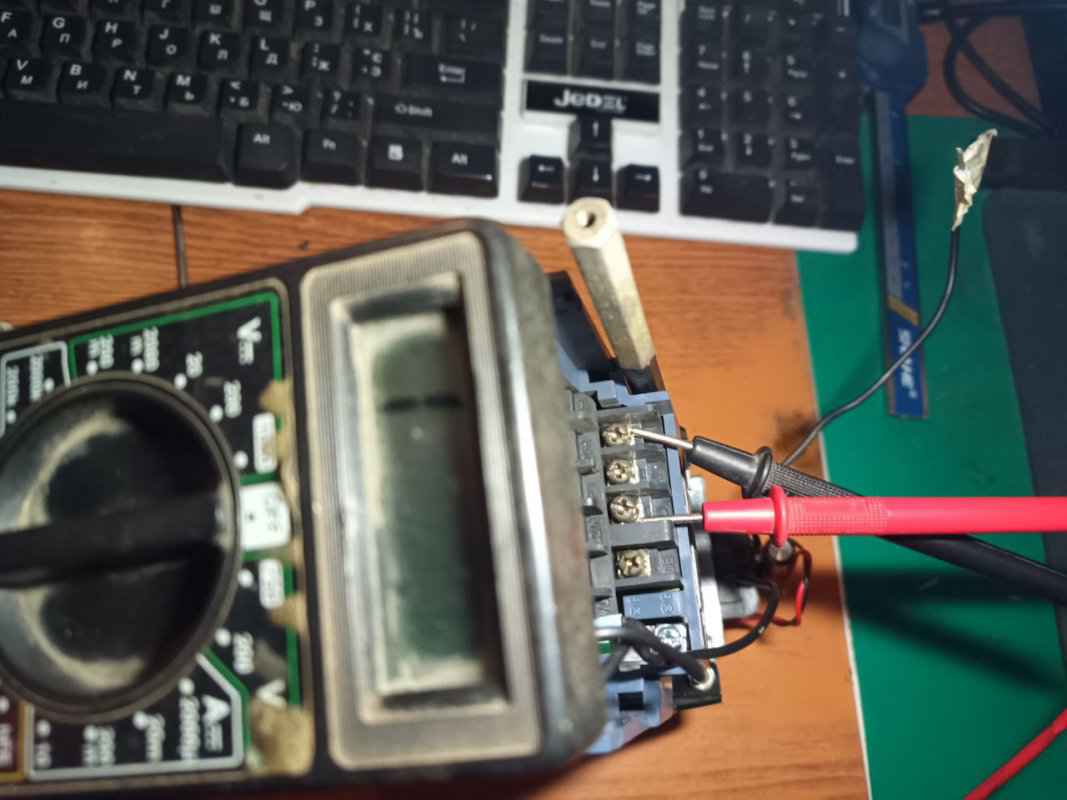

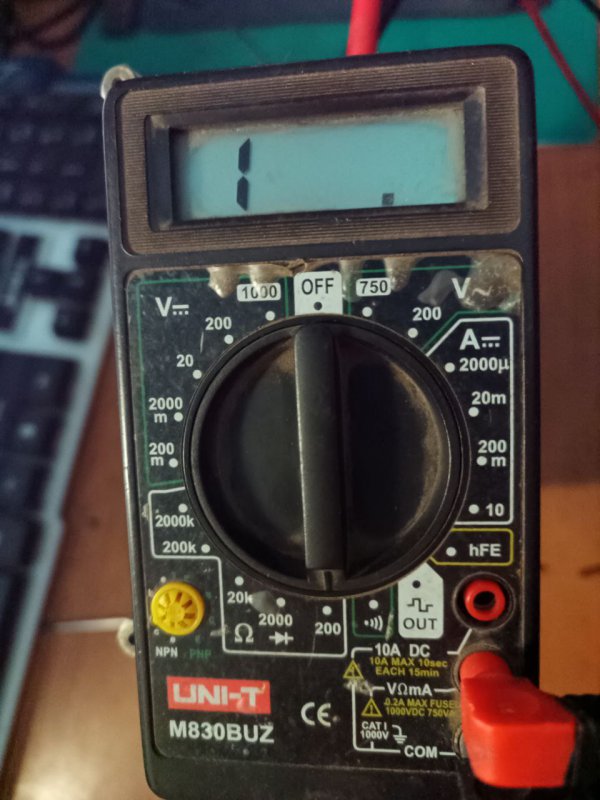

1) пункт, якщо я вірно все зробив то нам ніякого супротиву немає, такий показник на всіх контактах. Але якщо я щось зробив не так то поясніть як робити вірно.



2) меггометра  в мене немає

3) Неможливо зробити бо при вмиканні тумблера щоб подати напругу на перетворювач він першим що на єкрані показує це помилку ОС3 і  ніякі тумблери інші не працють. Можна лише вимкнути і знову включити і побачити помилку ОС3.

4,5,6) Він багато років до цього моменту працював і ніяких проблем не з'являлося. До моменту коли він попав до мене налагодженям займалася  людина спеціаліст в своєму ділі тому там  було все добре.

[softm 2 548]





[Smmasterk 407]

, softm написав:

перед началом лезть надо разрядить конденсаторы



отключить все выводы от частотника

взять лампочку накаливания 60-100 Вт 220В

припаять к ней два провода

и подсоединить провода кратковременно к выводам конденсаторов.

там может быть высокое напряжение.

Там треба розбирати щоб це зробити чи можна підчипити на якісь готові контакти на корпусі?

[softm 2 548]

Вот тут есть про ремонт немного, изучать:

  https://www.youtube.com/results?search_query=frenic+OC3



, Smmasterk написав:

Там треба розбирати щоб це зробити чи можна підчипити на якісь готові контакти на корпусі?



Разбирать.

[Одессит 5 286]

, Smmasterk написав:

Там треба розбирати щоб це зробити чи можна підчипити на якісь готові контакти на корпусі?

Принеси мені. Або відправ НП. Контакти/дорогу знаєш.
Ну і сфотографуй що куди було підключено. Бо то я тобі робив...

[Smmasterk 407]

, softm написав:

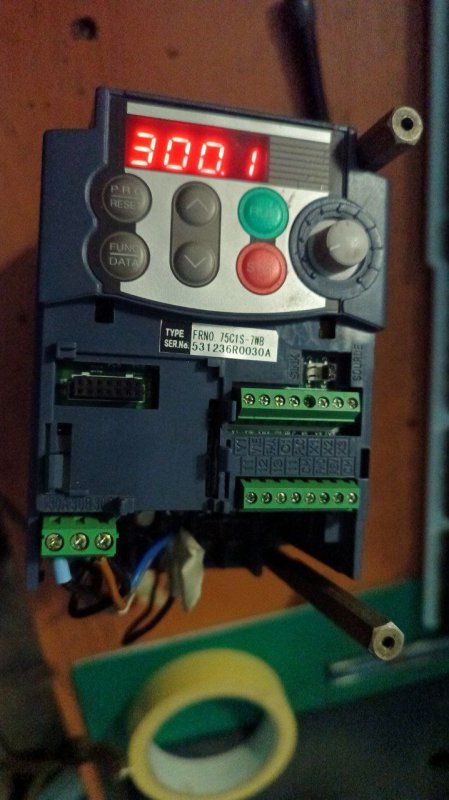

хоч я  і нічого не розумію, перший параметр був як на відео, но другий параметр в мене був 0.5, поставив як на відео 1.68 і замість помилки при вмиканні показує 300.1



[Smmasterk 407]

, Одессит написав:

Принеси мені. Або відправ НП. Контакти/дорогу знаєш.
Ну і сфотографуй що куди було підключено. Бо то я тобі робив...

Дякую!

[Одессит 5 286]

Ну що...
Вітання кімнатним фахівцям в тої справі! А також поціновувачам ШІ, Ютупа та все решта
Несправність складалась з двох частин.
1. Плати ПЧ в електропровідний пилюці. Відмив/перелакував.
2. Головним винуватцем виявися шлейф між платою "слаботочки" (загальне керування) та силовою платою. А точніше - його контакти.
Від того глючили показники давачів струму двигуна.
Перебрав/перечухав/перемазав - все грає.
В електроніки головне - механіка (с). Моє
Воно майже п'ять років працювало: невже хтось думає що потрібно розгін/гальмування переналаштувати (або конденсатори дві години заряджати)?
Тримайтесь, якщо...

[Одессит 5 286]

, Smmasterk написав:

замість помилки при вмиканні показує 300.1

На дисплей мною були виведені покажчики обертів шпинделя (зо всіма корекціями). В тебе оберти від 300 до 2000.
Частота ПЧ відповідно від 15 до 95Гц.
Бережи клему PLC!
Якась вона задрочена...



[Smmasterk 407]

Величезне дякую!!!!!!!!!!

Бо я вже готувався  до найгіршого.

[Одессит 5 286]

Щось пішло не так...
На місці воно таки не запрацювало.
В мене ідеї скінчились. Мабуть бобік такі здох.

[Smmasterk 407]

, Одессит написав:

Щось пішло не так...
На місці воно таки не запрацювало.
В мене ідеї скінчились. Мабуть бобік такі здох.

Є ще останній шанс, я зв'язався з шановним Artem3L який їх продає у нас на форумі, розповів всю сітуацію в подробицях і те що з ЧП робили щоб відремонтувати. І він  мені вислалав  іншу плату керування. Сьогодні її ближче к вечору встановлю і спробую  включити. Якщо помилки не буде то буду якось колупатися з налаштуваннями в меню. А якщо помилка ОС3 так і буде  то тоді вже точно "бобік здох" і треба буде новий ЧП купувати.

[softm 2 548]

1 година тому, Одессит написав:

Щось пішло не так...
На місці воно таки не запрацювало.
В мене ідеї скінчились. Мабуть бобік такі здох.





[Одессит 5 286]

, Smmasterk написав:

буду якось колупатися з налаштуваннями в меню.

Сашко! Що там налаштовувати? Воно 4+ роки працювало.
ОС3 випадає відразу після включення в мережу. Такого взагалі не має бути, бо команди на запуск двигуна не було.
До того ж тобі доведеться руцями перенести всі налаштування (задіяно зовнішнє керування та все решта). Так просто воно не запрацює.

[Smmasterk 407]

, Одессит написав:

Сашко! Що там налаштовувати? Воно 4+ роки працювало.
ОС3 випадає відразу після включення в мережу. Такого взагалі не має бути, бо команди на запуск двигуна не було.
До того ж тобі доведеться руцями перенести всі налаштування (задіяно зовнішнє керування та все решта). Так просто воно не запрацює.

Вибачаюсь, може я не так висловився, чи не так поняв. Но як я зрозумів, налаштування знаходятся в панелі керування, в новій панелі в пам'яті  яку мені вислали  і я сьогодні отримав тих налаштувань немає. Я це мав на увазі. І я розумію, що треба буде руцями переносити всі налаштування в нову плату керування (тому треба виписати ти самі налаштування на бумагу, а головне розуміти які самі). І це все буде необхідно якщо заміна панелі керування взагалі допоможе.

[Smmasterk 407]

Заміна панелі керування не допомогла, ОС3 так і залишився при вмиканні.

Ну щож! Негативний результат, також результат!

 Тепер принаймні я можу зітхнути спокійно з думкою, що було зроблено абсолютно все що було доступно і шкодувати більше нема про що.

Цей ЧП залишится на запчастини до другого, який працює зараз на токарному, а я тепер зі спокійною душею коледуватиму гроші на новий частотний перетворювач на свердлильний верстат.



У будь-якому випадку я вдячний цьому частотнику, бо він відпрацював вірою і правдою мені в найскладніші часи, коли я тільки починав свій шлях стружкодела.

І з повагою запакую зараз його в коробку та відправлю на полку.





Дякую всім  хто мені допомогав його реанімувати!

[Одессит 5 286]

2 години тому, Smmasterk написав:

І з повагою запакую зараз його в коробку та відправлю на полку

Я розумію що у всіх свої складнощі в житті. Але: воно не стільки коштує, щоб на нього витратити два робочих дні без результата. Схоже десь якась мікротріщина. А де - холєра знає...

[Smmasterk 407]

, Одессит написав:

Я розумію що у всіх свої складнощі в житті. Але: воно не стільки коштує, щоб на нього витратити два робочих дні без результата. Схоже десь якась мікротріщина. А де - холєра знає...

Це можна назвати  моїм "пунктиком" бо я так звикаю до речей що намагаюся до останнього боротися і робити  що можу щоб відремонтувати бо якщо такого не зроблю то потім мене будуть ще роками гристи таргани в голові що я міг це зробити але не зробив а воно моглоб ще працювати. Ну і звичайно питання грошей теж не обходить стороною бо зараз люба копійка важко добувається.

[softm 2 548]

23 години тому, Smmasterk написав:

Це можна назвати  моїм "пунктиком"



Все будет.... чтобы вызвать бога всех цыган - я добавил туда фото края моего стола! 1994 год. Я со стипендии купил!
