Sinumeric 840D (1997г.в.) режим «DNC»

[feroslava 0]

Слава Україні



Добрый День!

Кто-то  может подсказать по подключению стойки Sinumerik 840D (1997 г.в.) к компьютеру?

Станок  фрезерный Spinner
память стойки около 100 кб
на стойке есть COM
УП загружаем через CIMCO 8


Нужно чтобы стойка подгружала УП с компьютера по мере выполнения.

Сейчас, стойка останавливает прием, а компьютер шлёт УП до конца

Нужно понять, какие параметры и где, нужно настроить.



[stan 101]

Доброго вечора.  Який об'єм программи?

[feroslava 0]

Вітаю
нужно грузить хотя бы 1-2Мб



[stan 101]

Працюю на Mazak Vtc200c.  Зробили емулятор дискет через usb флешку але максимально програму 1.45 МБ , приблизно 40 тисяч кадрів

Операційна система Windows 95

[vaycartana 353]

Можливо варто систему ЧПК змінити. Inovance або дельта в Кітає не так багато коштує?

[feroslava 0]

Дякую за пропозиції

але, шукаю максимально прості рішення.
На кшталт налаштування DNC



[vaycartana 353]

15 годин тому, feroslava написав:

Дякую за пропозиції

але, шукаю максимально прості рішення.
На кшталт налаштування DNC



Так максимально просте рішеня купити електронний пристрій індівідульної розробки та виготовлення :-)

Змінено 1 липня користувачем vaycartana

[softm 2 575]

, feroslava написав:

Вітаю
нужно грузить хотя бы 1-2Мб





А последовательно можно загружать  по 90 кб скажем?

Бо можно отлавливать момент остановки двигателей (на определенный период) , и тогда грузить следующую часть ...  ну или анализрвоать ответ стойки. Может она что -то отвечает на ком-порту ...  примитивный скрипт анализа на ПХП сгенерирует даже ИИ Джемини ...

[feroslava 0]

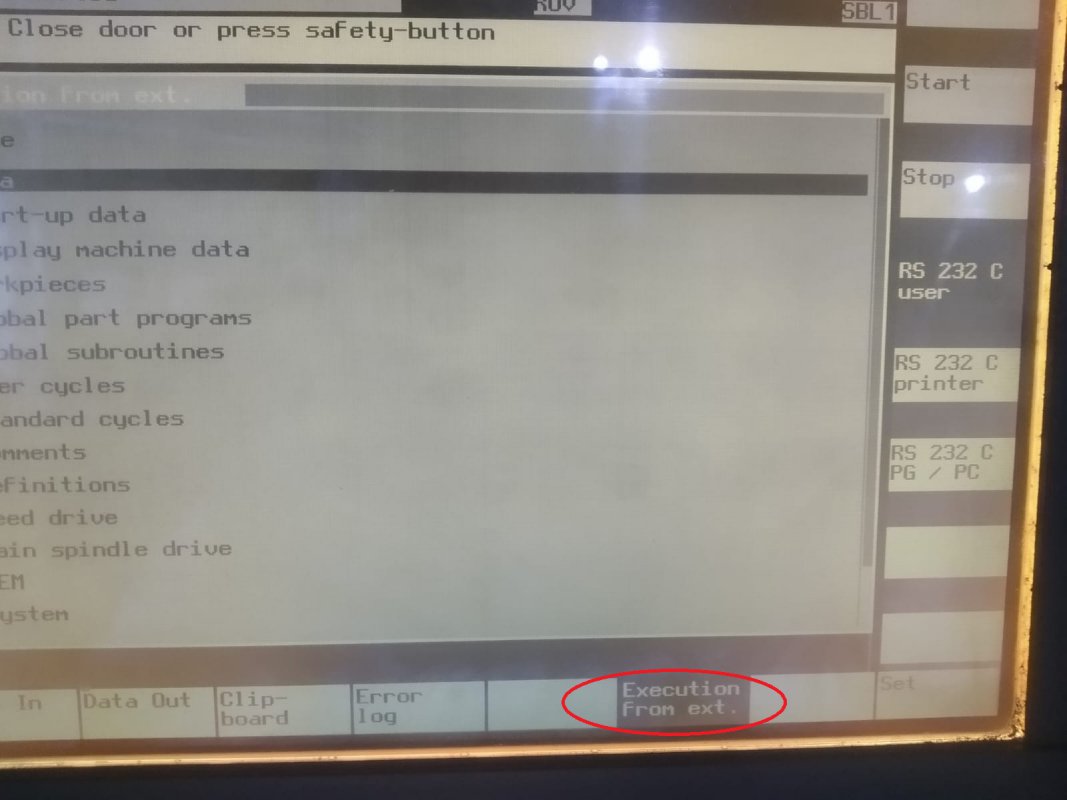

Станок (по идее) может работать в режиме DNC.
Если выбираю этот режим, то станок прекращает прием УП после получения примерно 25кб
Но, компьютер продолжает посылать всю УП до конца.
(на компьютере установлена CIMKO, маленькие файлы передает без проблем)


[kratmel 260]

5 годин тому, feroslava написав:

Но, компьютер продолжает посылать всю УП до конца.

Для того щоб все запрацювало треба вирішити питання контролю потоку який передається.

Є два способи - апаратний - треба "правильний" кабель в якому розпаяні всі потрібні сигнали, або програмний. Тоді бавитись треба із символами які дозволяють програмно призупиняти потік.

Обидва способи потребують щоб їх включили у відповідному пункті налаштувань.

Ще потрібно правильно вказати маркування кінця стрічки і кінця файлу.



Те що прийом зупиняється, а файл продовжує передаватись вказує на то, що  комп'ютер не отримав команди призупинитись або ж цю команду неправильно передає стійка.



Визначіть для себе як будете передавати керування потоком - програмно (тоді простого кабеля RX-TX. TX-RX і GND достатньо) чи апаратно - тоді тільки оргінальна розпайка згідно схеми від сіменса для всіх сигналів.

Далі шукаєте налаштування для одного із вибраних режимів (ключ пошуку drip feed siemens sinumerik) щось таке

http://www.connectcnc-dnc.com/m/mSiemensSinumerik840d.html





[feroslava 0]

Дякую за відповідь


дуже корисно.

Не можу лайкати (таким чином дякувати) бо в мене ще нема +1


[softm 2 575]

19 годин тому, feroslava написав:

Станок (по идее) может работать в режиме DNC.
Если выбираю этот режим, то станок прекращает прием УП после получения примерно 25кб
Но, компьютер продолжает посылать всю УП до конца.



Если аппаратно не получится, после того как распаяете весь КОМ кабель а не только РХ/ТХ, то пишите.

Можно пробовать программно то делать.



[feroslava 0]

Спасибо
Примерно в понедельник обещают распаять.
(станок не возле дома, а я без паяльника)

[feroslava 0]

Доброго Вечора.




Пришел электрик с паяльником, но, говорит, у тебя не правильная схема  - должно быть 2 на 3, и 3 на 2.

А на схеме по ссылке, именно для DB9 -> DB25 нужно 2 к 2 и 3 к 3.
(у меня на компьютере DB9 а на стойке DB25)


Как правильно?





[vaycartana 353]

1 година тому, feroslava написав:

Доброго Вечора.




Пришел электрик с паяльником, но, говорит, у тебя не правильная схема  - должно быть 2 на 3, и 3 на 2.

А на схеме по ссылке, именно для DB9 -> DB25 нужно 2 к 2 и 3 к 3.
(у меня на компьютере DB9 а на стойке DB25)


Как правильно?





https://www.electroniccircuitsdesign.com/pinout/rs232-db25-pinout.html

Схоже що 2 - 2, 3-3 якщо з`еднання db9-db25

[feroslava 0]

Дякую



[kratmel 260]

Для продовження теми - документ від сіменса

BEM_0304_en.pdf



п.7.4  і далі - описано те про що я писав вище - два можливих режими взаємодії і їх налаштування.

Змінено 7 липня користувачем kratmel

[kratmel 260]

Ну і від сіменса розпайка кабеля. Зверніть увагу, що для 9-пін - 25-пін перехідника треба використати комбінацію першої і другої таблиці. Тобто ліву частину першої до правої частини другої або навпаки.

cable.pdf

[feroslava 0]

Дякую
