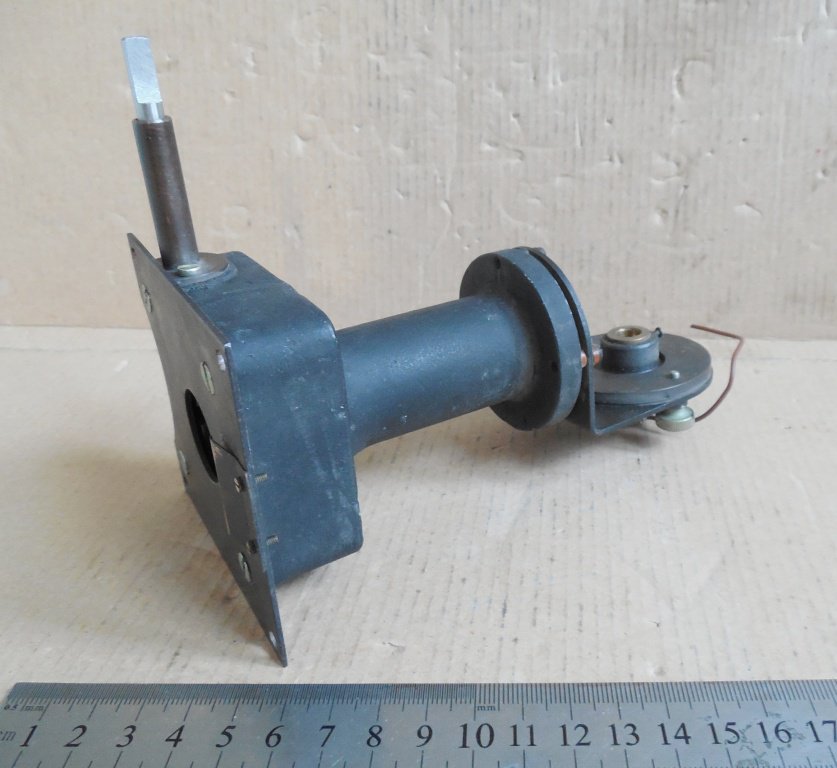

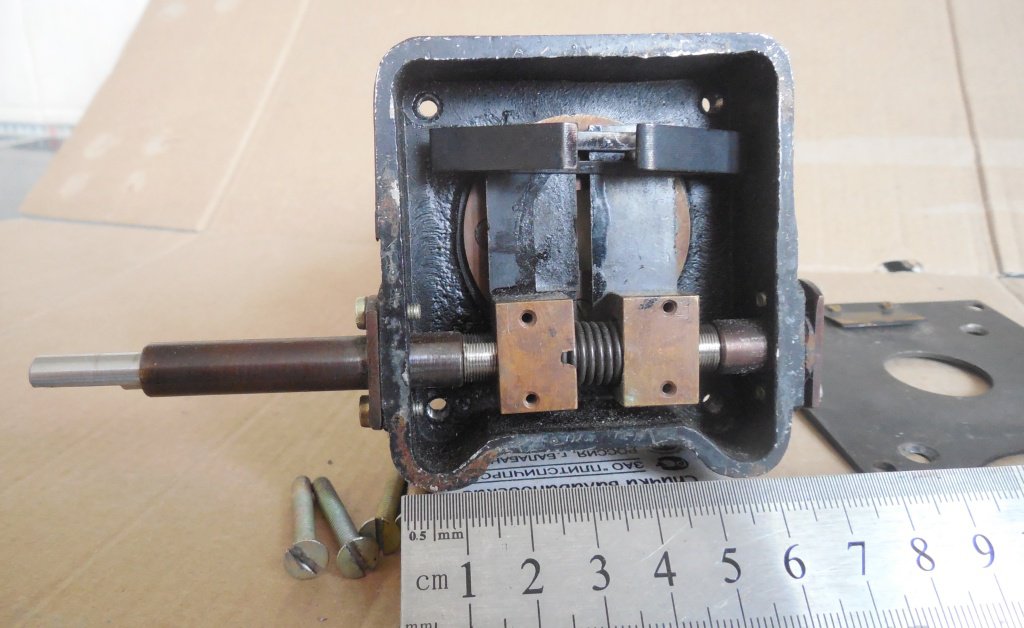

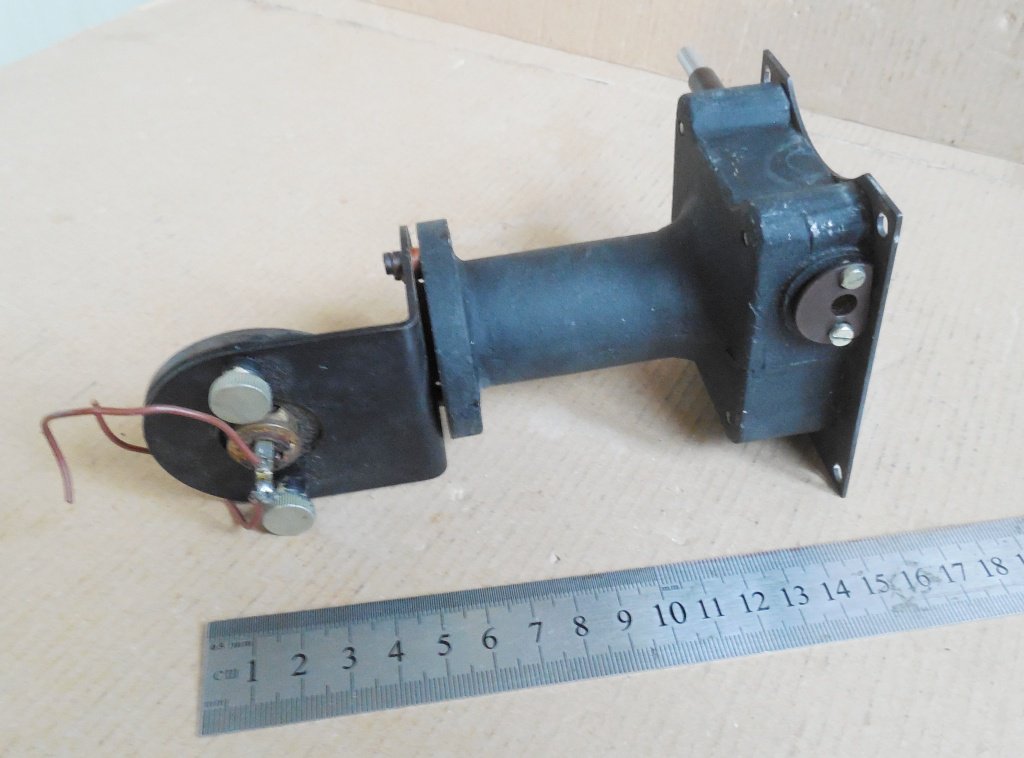

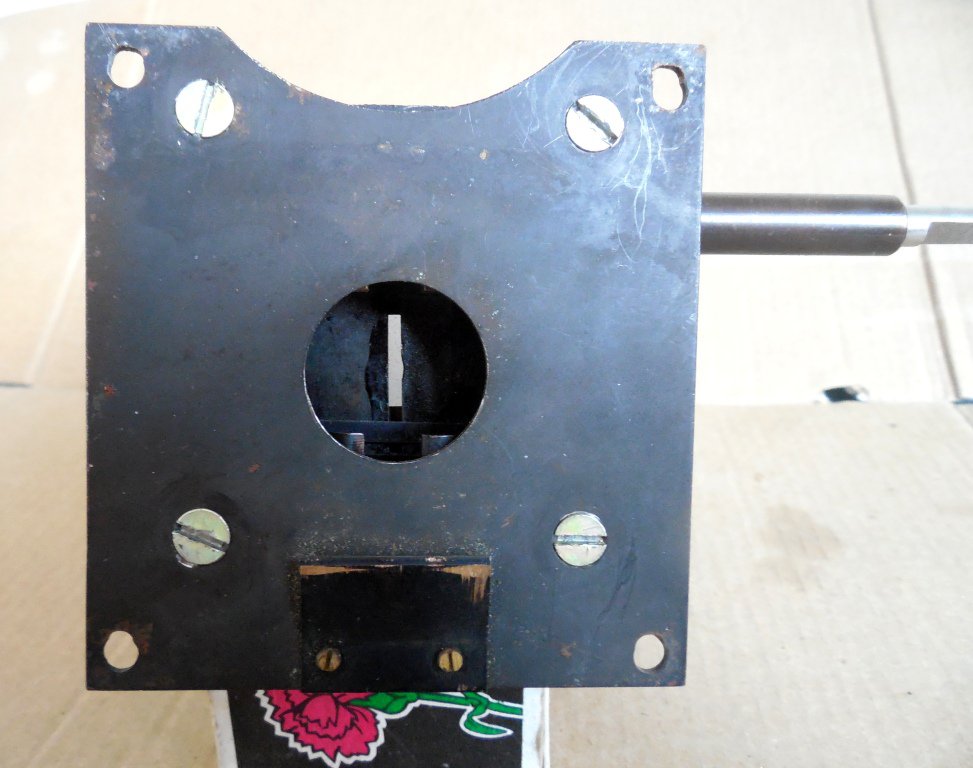

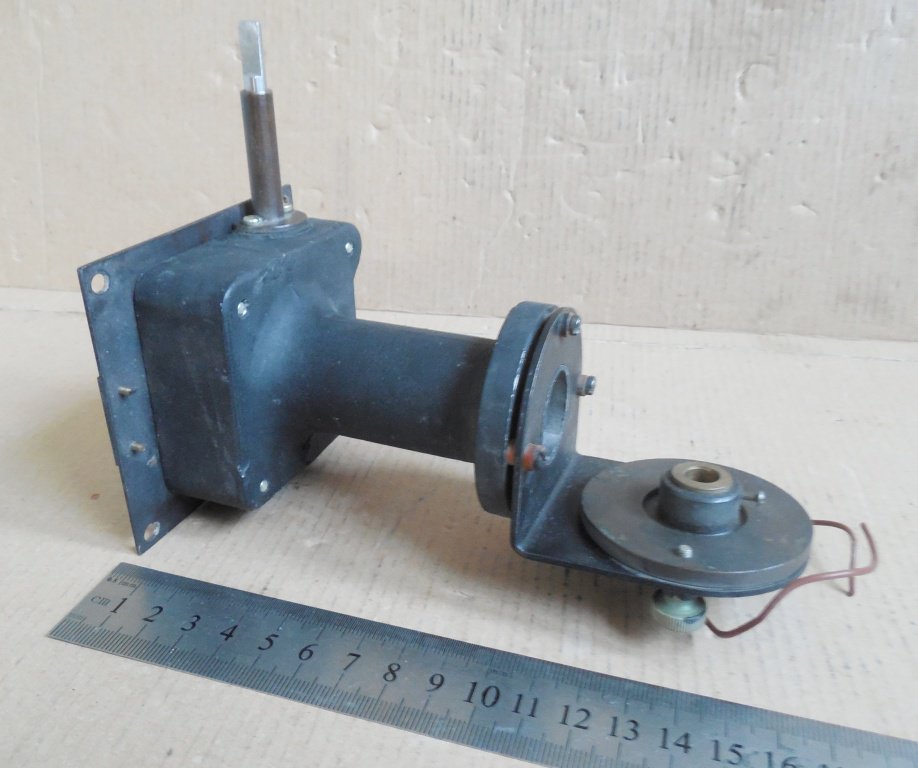

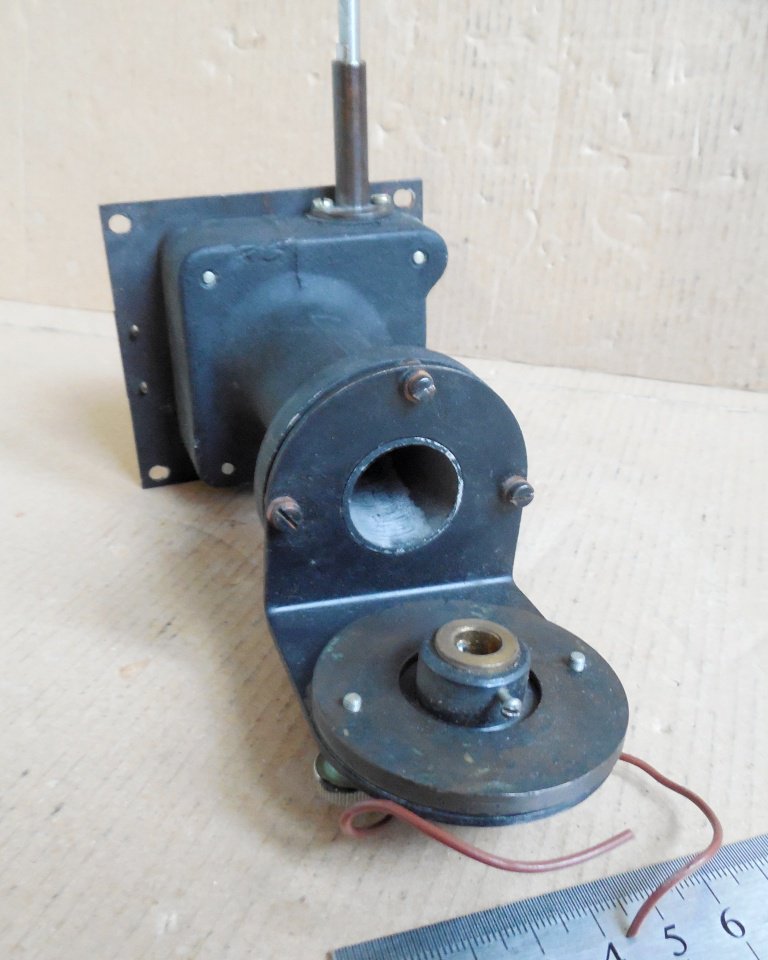

Освітлювач змонтовано на корпусі з алюмінієвого сплаву. На одному кінці корпусу закреплено джерело світла - лампочка, зараз там пустий патрон для цієї лампочки. Дальше світловий потік від лампочки входить в трубу, на протилежному кінці якої розміщені фокусуюча лінза, а за нею стоїть оптична щілина. Ширина розкриття щілини може регулюватись ручкою в діапазоні 0-10,3 мм. Висота щілини приблизно 13.9 мм. Цей освітлювач зфотографовано з різних позицій, а також зі знятою кришкой зі сторони щілини. Так що його конструкція надіюсь будет зрозумілаа. На одній із створок є невеликий дефект (щербинка, її видно на фото - на правій створці) (13).
