Розрядник 3п, грозозащита Phoenix contact


Розрядник 3п, грозозащита Phoenix contact

250.00 UAH


Запросы продавцу 0 (посмотреть)
До завершения 16 days and 4 hours -
Количество 10
Забронировано
Цена 250.00 UAH
Отправить запрос
Упаковка Упакую за свой счет
Оплата Наличные, Перевод на пластиковую карту, Наложенный платеж
Получение Самовывоз, Отправка Новой почтой, Отправка Транспортной компанией
Возврат Не возможен
Бронь 48 часов

Description

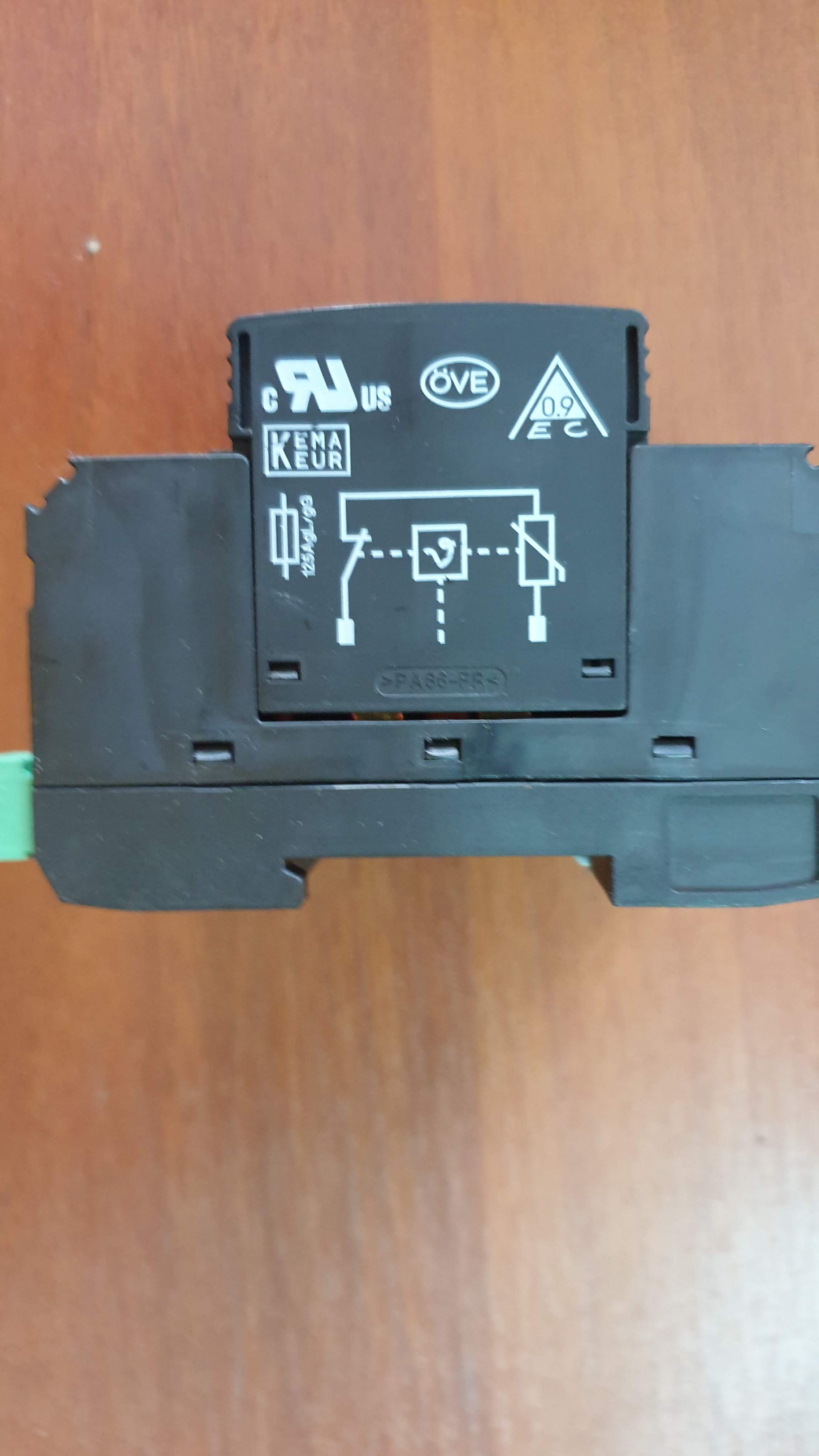

Разрядник комбинированный для защиты от перенапряжений, 4-канальный

Phoenix contact val-ms 320/3+1
Грозозащитный разрядник Phoenix contact, УЗИП защита от перенапряжения
VAL-MS 385/80/3+1-FM 2920968 PHOENIX CONTACT Разрядник для защиты от импульсных перенапряжений, тип 2

Размеры
Высота 98,7 мм
Ширина 71,2 мм
Глубина 77,5 мм (вкл. монтажная рейка 7,5 мм)
Единица шага 4 TE
Окружающие условия
Степень защиты IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Высота ≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 %
Удары (при эксплуатации) 30г (Полусинусоида / 11 мс / 3x X, Y, Z)
Вибрация (при эксплуатации) 7,5г (10 ... 500 Гц / 2,5 ч / X, Y, Z)
Общие сведения
Класс испытания согл. МЭК II
T2
Тип EN T2
Система энергоснабжения IEC TT
TN-C
TN-S
Защитная цепь L-N
L-PE
N-PE
Тип монтажа Монтажная рейка: 35 мм
Цвет иссиня-чёрный RAL 9005
Материал корпуса PA 6.6
PBT
Степень загрязнения 2
Класс воспламеняемости согласно UL 94 V-0
Конструкция Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Сообщение, неисправность устройства для защиты от импульсных перенапряжений световая, контакт для дистанционной передачи сигнала
Защитная цепь
Номинальное напряжение UN 240/415 В AC (TN-S)
240/415 В AC (TT)
Номинальная частота fN 50 Гц (60 Гц)
Макс. напряжение при длительной нагрузке UC(L-N) 385 В AC
Макс. напряжение при длительной нагрузке UC(L- PE) 358 В AC
Макс. напряжение при длительной нагрузке UC(N-PE) 264 В AC
Номинальный ток IL 80 A
Ток защитного проводника IPE ≤ 5 мкA
Потребляемая мощность в режиме ожидания ПК ≤ 690 mVA
Номинальный импульсный ток утечки In(8/20) мкс 40 кA
Максимальный импульсный ток утечки Imax(8/20) мкс 80 кA
Испытательный разрядный ток (10/350) мкс (L-N), зарядка 1,25 Ас
Испытательный разрядный ток (10/350) мкс (L-N), удельная энергия 1,56 кДж/Ω
Испытательный разрядный ток (10/350) мкс (L-N), пиковое значение тока Iimp 2,5 кA
Испытательный разрядный ток (10/350) мкс (L-PE), зарядка 1,25 Ас
Испытательный разрядный ток (10/350) мкс (L-PE), удельная энергия 1,56 кДж/Ω
Испытательный разрядный ток (10/350) мкс (L-PE), пиковое. значение тока Iimp 2,5 кA
Испытательный разрядный ток (10/350) мкс (N-PE), зарядка 5 Ас
Испытательный разрядный ток (10/350) мкс (N-PE), удельная энергия 25 кДж/Ω
Испытательный разрядный ток (10/350) мкс (N-PE), пиковое значение тока Iimp 10 кA
Общий максимальный импульсный ток утечки Itotal(8/20) мкс 80 кA
Общий максимальный импульсный ток утечки Itotal(10/350) мкс 10 кA
Способность к гашению сопровождающего тока Ifi(N-PE) 100 A
Стойкость к короткому замыканию ISCCR 25 кA
Уровень защиты Up(L-N) ≤ 2 кВ
Уровень защиты Up(L-PE) ≤ 2 кВ
Уровень защиты Up(N-PE) ≤ 1,7 кВ
Остаточное напряжение Ures(L-N) ≤ 2 кВ (при In)
≤ 1,4 кВ (При 10 кА)
≤ 1,25 кВ (при 5 кА)
≤ 1,2 кВ (При 3 кА)
Остаточное напряжение Ures(L-PE) ≤ 2 кВ (при In)
≤ 1,5 кВ (При 10 кА)
≤ 1,4 кВ (при 5 кА)
≤ 1,3 кВ (При 3 кА)
Остаточное напряжение Ures(N-PE) ≤ 0,6 кВ (при In)
≤ 0,5 кВ (При 10 кА)
≤ 0,5 кВ (при 5 кА)
≤ 0,4 кВ (При 3 кА)
Характеристика TOV при UT(L-N) 480 В AC (5 с / режим устойчивости)
457 В AC (120 мин / режим устойчивости)
Характеристика TOV при UT(N-PE) 1200 В AC (200 мс / режим устойчивости)
Время срабатывания tA(L-N) ≤ 25 нс
Время срабатывания tA(L-PE) ≤ 100 нс
Время срабатывания tA(N-PE) ≤ 100 нс
Макс. номинал входного предохранителя при V-образном проходном подключении 80 A (gG - 16 мм²)
Макс. номинал входного предохранителя при подключении ответвлений 250 A (gG)
Индикатор / Дистанционная сигнализация
Функция переключения Переключающий контакт
Рабочее напряжение 5 В AC ... 250 В AC
30 В DC
Рабочий ток 5 мA AC ... 1,5 A AC
1 A DC
Тип подключения Штекерное / винтовое подключение COMBICON
Резьба винтов M2
Момент затяжки 0,25 Нм
Длина снятия изоляции 7 мм
Сечение гибкого провода 0,14 мм² ... 1,5 мм²
Сечение жесткого провода 0,14 мм² ... 1,5 мм²
Сечение проводника AWG 28 ... 16
