Та, звідки я знаю, валялась пара великих гайок М8, я розсвердлив та нарізав вручну. Витрачати багато часу на з'ясування призначення цих мітчиків, я не дуже хочу. Буде інформація - добре, не буде - не критично, хай лежать, колись обов'язково випадково на якусь інформацію натраплю.

Це дві половинки розрізаної деталі, достатньо було сфотографувати одну.

Зробив нашвидкоруч дві деталі М10 в сталі. Перша: отвір 8,5 мм, спочатку нарізав звичайним мітчиком, потім пройшов тим, що досліджується. Друга: отвір 9 мм, як менший діаметр досліджуваного мітчика, спочатку пройшов досліджуваним, потім звичайним. Як на мене, перший варіант ще більш-менш, а другий, взагалі, жах жахливий, викинути і забути. Більше ідей, поки що нема...

Можна і так, зробити дві деталі і порівняти. Але то вже - експерименти. Мені цікаво чого так мало інформації? Ймовірно, ми не знаємо якесь ключове слово для пошуку.

Ну першим номером, в звичному розумінні, він бути не може, бо робить більшим внутрішній діаметр різьби, який вже не зменшиш. Треба буде нарізати різьбу звичайним мітчиком, а потім пройти цим, розрізати деталь вздовж осі та подивитись на профіль.

На мітчикові М12х1,75 внутрішній діаметр 10,6 мм.

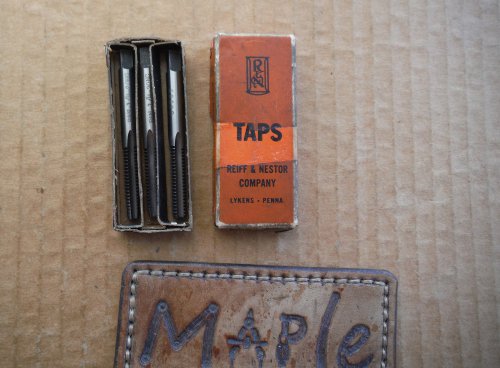

Добрий день! Звертаюсь до колективного досвіду. Придбав на аукціоні в Штатах лот з мітчиками, вперемішку дюймовими та метричними. Фотки були – гуано, тому остаточна ціна відносно гуманна. Розбираючи посилку звернув увагу на незвичний вигляд, а саме: мітчики мають не повний профіль різьби на меншому діаметрі. При чому, мітчики різні, різних брендових поважних виробників, не кустарні. Я і раніше такі зустрічав, але, ну, попадеться такий один на декілька десятків звичних, ну і біс з ним, але тут - весь лот! Виглядає це діло так: Мітчики різні (М10, М12, 7/16-14) різних виробників. Колись зустрічав з таким профілем 5/8-24 теж фірмові. На деяких є напис «cont. minor», minor, у даному контексті, мабуть, «менший». Скорочення «cont.» від «continuation» продовження? Гугл майже нічого не дає. Знайшов японську сторінку з мітчиком такого профілю: https://www.nachi-fujikoshi.co.jp/eng/tool/tap_c/burrless_tap_b.htm (скрін звідти ) "Zero burr with cutting the internal diameter area on internal thread", "shaving edge with large minor diameter" «Нульовий задирок зі зрізанням ділянки внутрішнього діаметра на внутрішній різьбі», "бритва з великим меншим діаметром" Може хто стикався, навіщо (чи для яких матеріалів/умов) робиться неповний профіль різьби шляхом збільшення внутрішнього діаметру гайки. Чи були радянські аналоги?
