JekaB

https://www.aliexpress.com/item/32905271429.html?spm=a2g0o.order_list.order_list_main.5.21ef1802oNp64X Дешевле не момент заказа не нашел. С двумя линейками брал у другого продавца, но времини прошло много, товара нет.

У меня рост почти 2 метра, так что по высоте самый раз. Да и то что он на супорте, как по мне удобнее, во первых провода не висят и на них стружка не скапливается, да и постоянное расстояние от глаз до экрана и не нужно тянуться через патрон к нему (в случае если экран был бы расположен на ПБ).

Да, линейки обкатывал по двум плоскостям...

Если будут какие вопросы... Спрашивайте ))

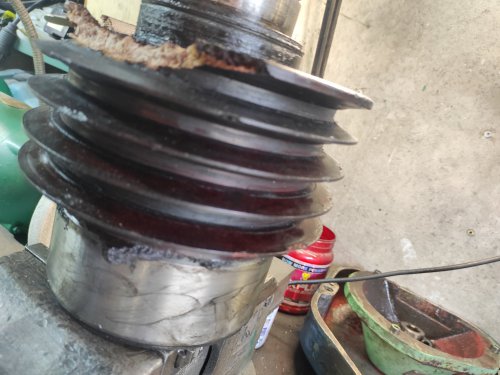

Дорогие форумчане решил поделится с Вами моим опытом установки оптической линейки производства поднебесной. Немного предистории... Владея станком ТВ-6М закралась в меня идея о установке на любимый станок цифровых линеек на поперечную и продольную подачи. Изначально была идея поставить простейшие линейки с цифровой индикацией с датчиком на батарейках. Были заказаны, приехали с Китая, но в процессе изучения их монтажа, решил что этому станку нужно что-то более серьезное, но оно и стоило немного (или много) дороже. Линейки благополучно были проданы. Дабы не развестись с женой из-за хобийных "хочу", было принято решение заказать три-четыре комплекта таких же линеек с Китая, продать их и соответственно купить то, что хочется. Пришли линейки, продал, купил еще два комплекта таких же и комплект УЦИ (170$) с линейками 570мм и 140мм. рабочего хода (Линейки заказаны специально большей длинны, с целью возможной установки на больший станок, в случае его покупки). В марте месяце 2022г. посылка таки успела попасть ко мне. Из-за понятных событий, что либо делать желания небыло от слова совсем... Шло время... Февраль 2023 года. Покупка станка 1А616. Все обладатели этого станка в курсе о его значениях лимба, продольная подача, одно деление 1мм, поперечная, 0,1мм. на диаметр. Самый простой способ, но при этом не самый дешевый это исправить, установка УЦИ. Станок есть, УЦИ есть... НО! Ход 1А616 продольной подачи 680мм., поперечной 170мм. Соответственно линейки короткие. Было принято решение о их продажи, с целью покупки УЦИ с необходимой длиной линейки. По состоянию на февраль стоимость УЦИ в Китае 180$+/- Продавал тут, на других ресурсах, но покупателя не нашлось. В голове возникло три варианта решения проблемы. 1. Купить длинную 800мм линейку в Украине за 3800грн. или Китай 80$ (Разница не особо значимая, с учетом сроков и рисков доставки с поднебесной) и укоротить имеющуюся 570мм. до нужного размера; 2. Покупка УЦИ на три оси с линейкой заведомо большей длинны и из одной, сделать две )). Донор соответственно короткая линейка. Цена в Китае 236$. 3. Ставить какие есть, но контролировать ход подачь, дабы не вырвать датчик. Выбор пал на второй вариант, все равно, я когда-то бы созрел на установку УЦИ на имеющийся СФ-676. Собственно чем покупать одну линейку за 100$, лучше купить комплект за 236$. Грубо говоря, на оборудование фрезерного УЦИ нужно было всего потратить дополнительно 136$. Через месяц посылка у меня. Как вы сами понимаете, кромсать на "абум" линейку за 100$ немного волнительно. Информации в сети крохи. На ютубе нет. На одном из сайтов прочитал, что друг сына маминой подруги взял и втупую отрезал болгаркой. Была заметка еще одного хоббийщика, что как-то он лишнее отрезал и все "гуд". Но следом пошли комментарии в стиле, как о работах Дядьки Максима: "Так не правильно, работать не будет...!" Итак... Забегая вперед скажу... Работает. Первичным кандидатом на полную разборку стал короткий донор. Он же на фото ниже. Как делал я, может это и не правильно, ниже... 1. Снятие боковых заглушек (посажены дополнительно на герметик в доноре и без такого в пациенте). 2. Демонтаж защитных уплотнителей (Просто вставлены в паз) 3. Демонтаж резиновых распорок пинцетом (они сидят на герметике) 4. Демонтаж стекла (нижняя часть на герметике тонким слоем) 5. Разрезание стекла. Резал дремелем с насадкой из абразивного круга со стороны пленки. После трех-четырех проходов, стекло лопнуло по шву. Срезал еще около 10мм стекла, что бы был запас при сборке. 6. Разрезал профиль. Ну с этим я думаю, проблем не должно быть ни у кого. 7. Стекло обезжирил спиртом, нанес герметик на торец стекла и смонировал в паз, зафиксировал распорками. Очень удобно это делать пластиковой картой (я делал картой метро, может картой банка будет еще лучше, не знаю )))). 8. Установил уплотнитель. 9. Установил заглушки. Собственно на этом все. Ну и еще один момент, датчики линеек распаяны на конекторах головы УЦИ не одинаково. Соответственно при замене линейки, нужно обратить на это внимание и перепаять как нужно )). В моем случае я просто перекинул датчики на "нужную" голову. Описывать процесс установки на 1А616 думаю особого смысла нет, только некоторые моменты. В супорте профрезерован паз под датчик и ниже паза нарезана резьба для дистанцонного болта, что бы не вьехать бабкой в датчик. Датчик УЦИ для поперечной подачи установлен на месте крепления лампы станка, через проставку, которая была изготовлена самостоятельно. Голову УЦИ монтировал на супорте, профильная труба 40*20мм. на месте крепления, скорее всего, системы СОЖ станка. Буду рад, если это кому-то поможет.

Почитайте на форуме мою тему о покупке НГФ110 Ш3. Я его купил, хотя мне писали, что лучше насобирать и купить что-то вроде 675/676. Был куплен НГФ плюс к нему была "припилена" вертикальная голова. Однозначно, лучше чем ничего. Плюсы это вес, размер. Соответственно это и его минусы одновременно. Маленький стол, отсутствие автоподач и т.д., выше вам написали о самых критических минусах. Но когда в мастерской холодно, с НГФ работать приятнее, постоянно в движении, крутишь подачи, согреваешься ))), при работе на 676 быстро замерзаешь, это его наверное единственный минус в сравнении с НГФ... Спустя пару лет, он был продан. Куплен СФ-676. Как по мне НГФ даст вам проникнуться нужностью фрезера и поможет "понять" работу фрезерного станка. Сожалею ли я о продаже НГФ, несомненно да, иногда мне его не хватает. Сожалею ли я о покупке 676 нет. Из последнего на 676 делал фрезеровку супорта 1А616 для установки цифровой линейки. На НГФ я бы даже не думал о такой операции. Другой вопрос, что за 675/676 в нормальном состоянии хотят неприлично много и привезти только манипулятором, это добавит к его стоимости еще 3000+/- грн.. Все же НГФы не так много были в "работе" можно найти в хорошем состоянии, за приемлемые деньги и перевезти можно своими силами. К слову сказать свой НГФ в состоянии "4+" (поставил, включил в розетку и работай) продал пару месяцев назад за 18000грн. в комплектации с двумя оправками под посадку фрезы 22 и 27мм. и родными тисками. 676 купил как по мне не особо дорого за 500$ + манипулятор. Полностью был разобран, вымыт, заменены некоторые подшипники, ремни, куплены конденсаторы для запуска 4КВт двигателя, провода, пускатель под 220В, изготовлены на заказ 2 шестерни коробки скоростей, цепи подачь, куча всяких болтов и гаек, масло, прокладки, некоторые запчасти делались самостоятельно на токарном... Время между покупкой и первым запуском около трех месяцев. В конечном итоге дополнительно еще понадобилось вложений на 300+$. После этих всех манипуляций, цена в 1000-1200$ за 675/676 не стала выглядить чем-то пугающим и неприлично дорогим))) 12.mp4
