OPTON

вакуумные установки

12 posts in this topic





0

Share this post


Link to post
Share on other sites

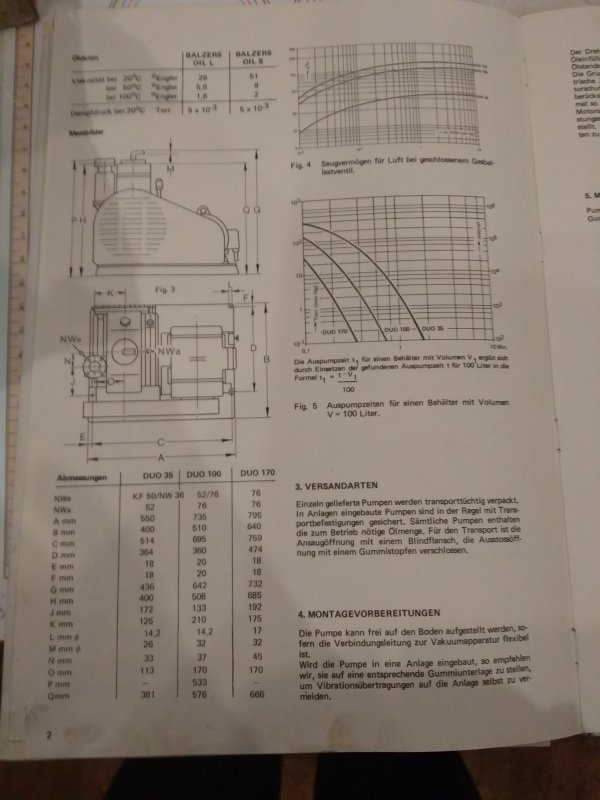

вакуумный насос balzes форвакуум пластинчато роторный создает предварительный вакуум в камере


0

Share this post


Link to post
Share on other sites

все насосы вополнены по елиному только масштаб те размер и габарит и мощность разная






0

Share this post


Link to post
Share on other sites








0

Share this post


Link to post
Share on other sites

вакууметр piraniизмерение фор вакуума в магистрали и в камере





1

Share this post


Link to post
Share on other sites

францущкий фор насос  тоже по конструкции все одинаковые только габарит и моща разные


0

Share this post


Link to post
Share on other sites

насос  присоединен к камере через клапана

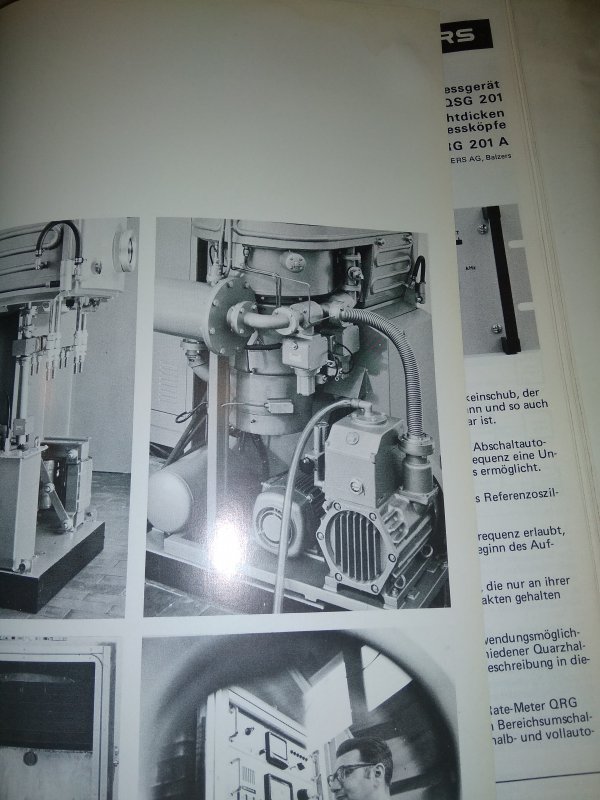

система оптического контроля толщины пленок как на пропускание так и на отражение



0

Share this post


Link to post
Share on other sites

диффузионный насос паромаслянный тоже выполнен по одной схеме только пропорции разные и типа мощность откачки высокий вакуум








0

Share this post


Link to post
Share on other sites

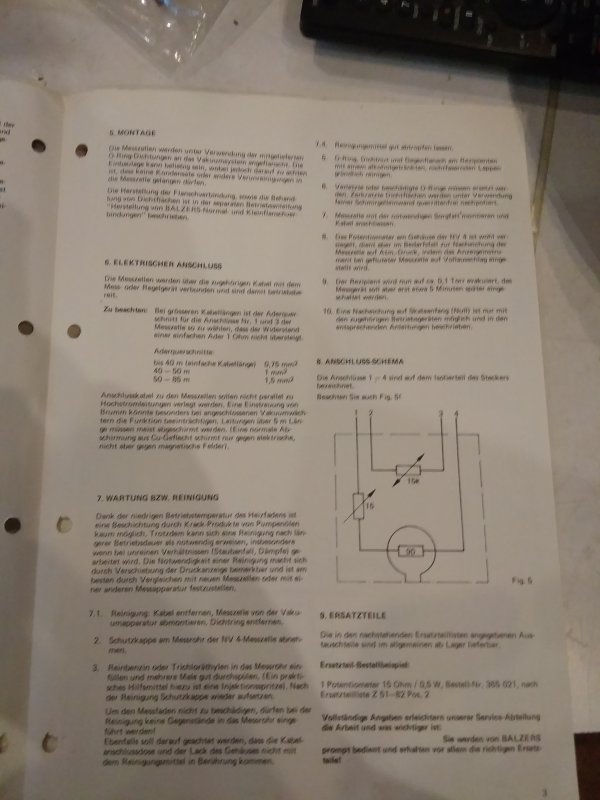

вакууметр pirani

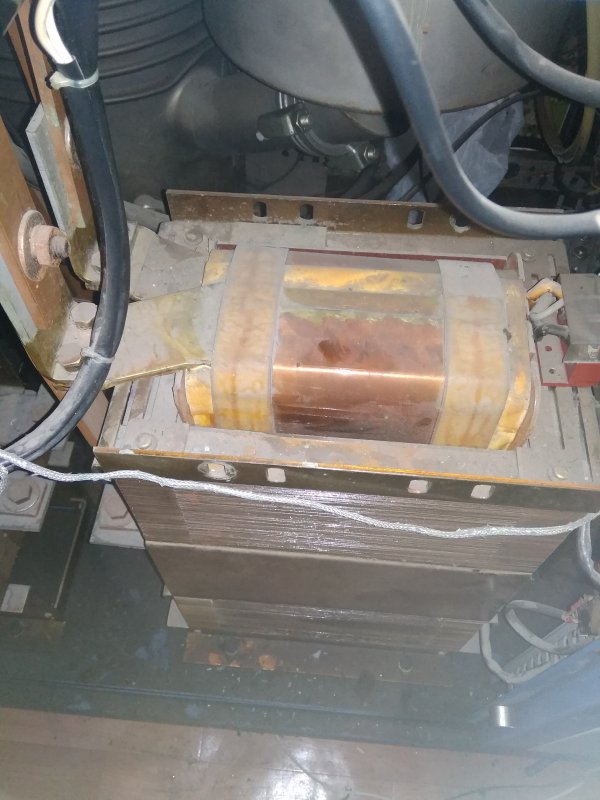

электронный регулятор на симисторе регулировать в первичке транса ток испарителя 5вольт600ампер Ог








0

Share this post


Link to post
Share on other sites

схема охлаждения вакуумной установки втч с холодильником для азотной ловушки


0

Share this post


Link to post
Share on other sites

внутренности семисторного ренулятора




0

Share this post


Link to post
Share on other sites

От азотных ловушек отказываются в пользу водяных



Сверхвысоковакуумные насосы магниторазрядные.

НВГМ-2-1, НВГМ-5-1.

Сверхвысоковакуумные геттерные магниторазрядные насосы



Предназначены для получения и поддержания безмасляного высокого и сверхвысоковакуумного (10-9 Па) при откачке активных, в том числе агрессивных (мышьяк, аммиак, хлор и т.п.) и инертных газов в различных технологических установок (молекулярно-лучевой эпитаксии, в установках анализа состава и структур материала).

Превосходят по характеристикам аналогичные насосы «Норд» НМД-0,4;  НМДИ-0,4;

и НМД-1;  НМДИ-1

Состоят из магниторазрядных модулей и резистивных испарителей геттерного материала, окруженным экраном.

Комплектуются блоками питания магниторазрядных модулей (напряжение холостого хода минус 7000В, ток короткого замыкания 0,8А – используется один или два блока) и резистивных испарителей геттерного материала (напряжение 10В, ток до 65А).



Технические характеристики:

_______________________________________НВГМ-2-1________НВГМ-5-1

Предельное остаточное давление, Па_______1*10(-9)__________1*10(-9)

Наибольшее давление запуска, Па 13

Быстрота действия при откачке:

- воздуха, л/с____________________________2500_____________5200

- аргона ________________________________100______________400

Для магниторазрядных модулей л/с _________500______________800

Диапазон рабочих давлений, Па_от 5*10(-9) до 10(-3)

Диаметр отверстия

присоединительного фланца, мм___________250_______________400

Число присоединительных фланцев_________2_________________2

Габаритные размеры, мм:

- Диаметр_______________________________503_______________770

- Высота________________________________552_______________580

Масса, кг_______________________________130_______________268

Изображение 002.jpg

Изображение 001.jpg

Изображение 004.jpg
