PROTOLaB

Круглошлифовальный KELLENBERGER 1000 U Swiss

30 posts in this topic

#280031 Posted

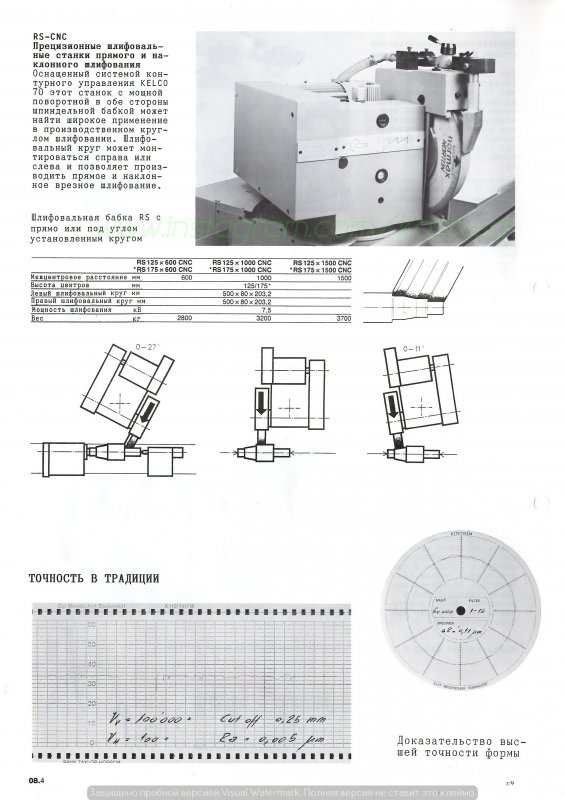

Есть еще один рекламный буклет.



1 — копия.JPG

2 — копия.JPG

3 — копия.JPG

4 — копия.JPG

0

Share this post


Link to post
Share on other sites

#282547 Posted

 Все манипуляции по станку начал с конца, то на что всегда не хватает времени.

Это защиты и таблички.

 Если таблички снял без проблем, то защитные планки и телескопическая защита заставили попотеть.

Винты c круглой головкой и внутренним шестигранником, сильно поржавели, пришлось сделать из зубила приспособу для откручивания, позже фото добавлю.

Новые детали изготовлю лазерным раскроем из нержавейки.

Лист 2,8 мм толщиной уже купил.

 С табличками еще не решил как правильно сделать, наверное лазерной гравировкой, осталось только отсканировать и отрисовать как в оригинале.





0

Share this post


Link to post
Share on other sites

#282548 Posted

, PROTOLaB написав:

наверное лазерной гравировкой,

Самый лучший способ - это механическая гравировка на ЧПУ, с последующей заливкой эмалью.

Такая технология дает и красивый эффект и прочное, нестираемое покрытие.

Вот структура обработки при гравировке :

.

.







0

Share this post


Link to post
Share on other sites

#282549 Posted

Можно и лазерной гравировкой.

И,  желательно, попросить сделать более глубокий рельеф.

Тогда, возможно, удастся сделать заливку.

Но придется попробовать на каком-то пробнике, могут быть варианты.



0

Share this post


Link to post
Share on other sites

#282550 Posted

И еще,

Декоративные винты на таблички - только нерж.

Есть тип винтов - потайные с чечевидной формой головки, правда редко у кого есть в ассортименте.

Но очень рекомендую их найти.

При правильной выполненной зенковке, - вид очень достойный.

.

.




0

Share this post


Link to post
Share on other sites
