Задня бабка до УДГ за півгодини...

2 posts in this topic

Виникла проблем. ЗБ саме під цю УДГ нема, та ше й протрібно її розвернути. Почухав потилицю, зкурив пару цигарок гуляючи по майстерні та знайшов потрібне заліззячча:

 Шліфований калений шкворень;

лекальні лещата;

призма.

Шкворень за 20 хвилин перетворився в центра.

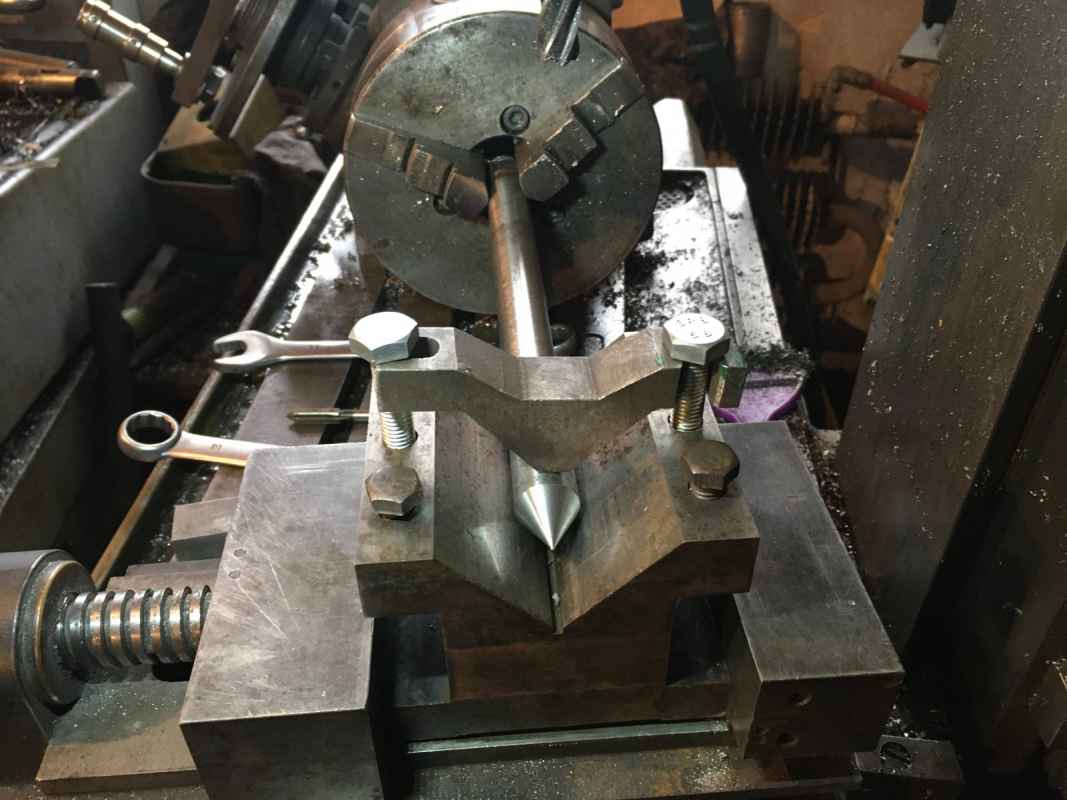

Далі розвертаємо УДГ на потрібний кут, затискаємо в патрон центра. Потім помірно затискаємо на центрі призму, потім призму затискаємо в лещата, потім лещата до столу, все, юстування  завершено....

Всановлюємо деталь, помірно в призмі фіксуємо центра, молотком легенько підбиваємо до деталі та фіксуємо остаточно.





12

Share this post


Link to post
Share on other sites

#281784 Posted

Останнім часом призма доволі часто рятує, ось і сьогодні.
