Станок сварочный Amada TS108i

[RedRay 0]

Слава Україні!

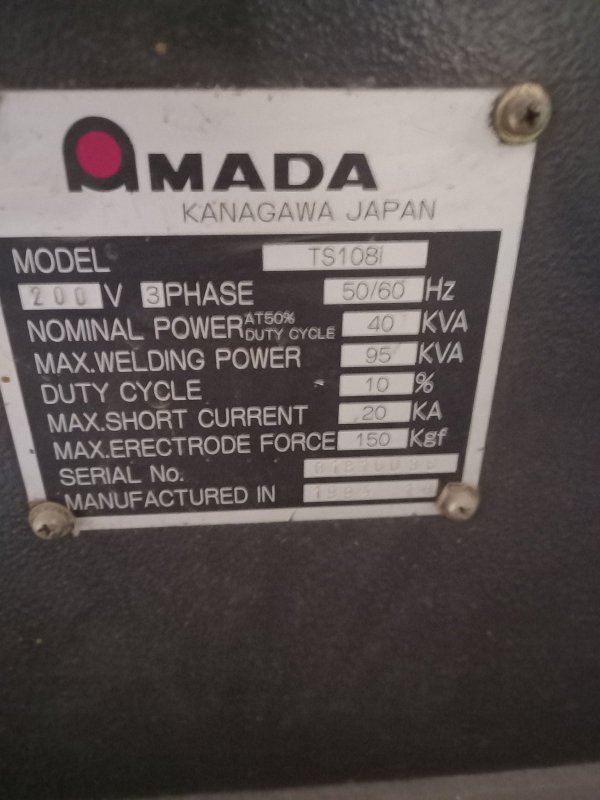

Японский станок сварочный TS108i, которому 30 лет, который при попадании электрода на корпус стола при сварке, уходит в аварию, ошибка Е10.

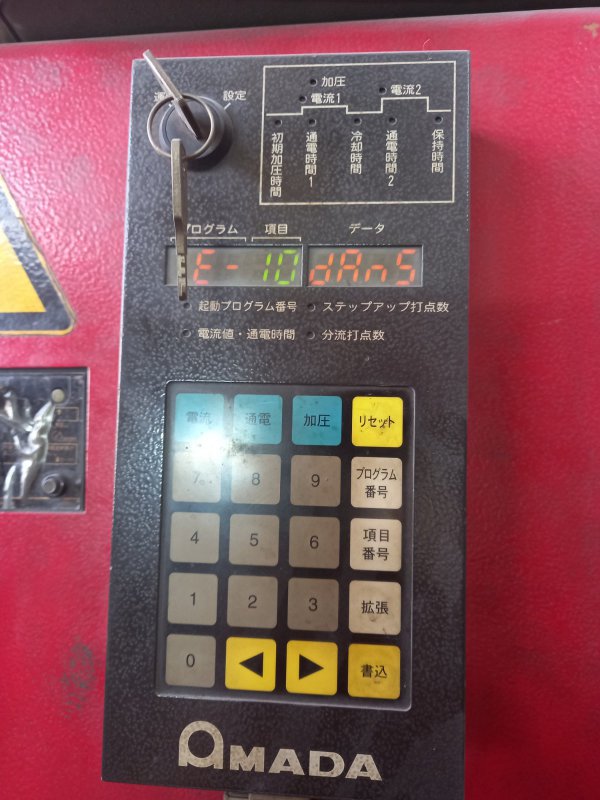

С пульта (есть на фото) ошибка не снимается.
Только после 3-4 месяцев простоя станка, ошибка сама уходит.

Соответственно, есть что-то, элемент, который запоминает последнее положение рукава робота, концевик, что позволяет записать ошибку.

Батарейка 1 штука, как минимум, есть, 3.7В, снимали, ошибка не уходит.

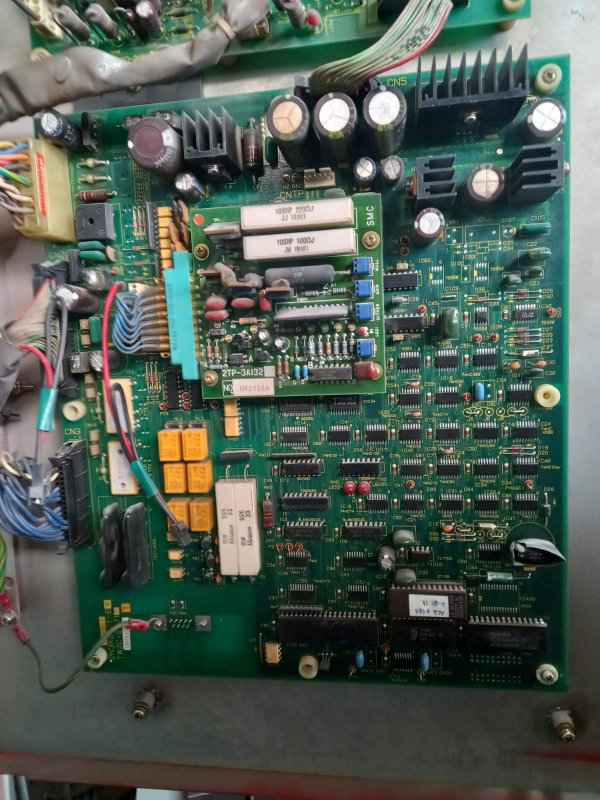

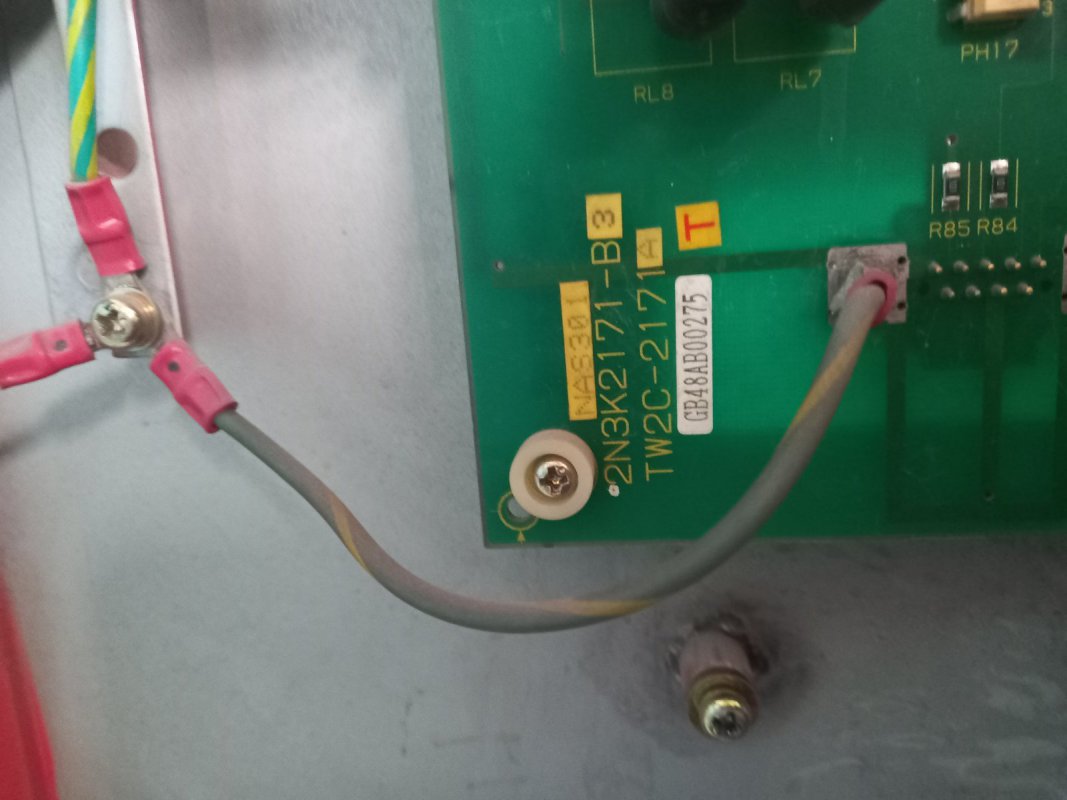

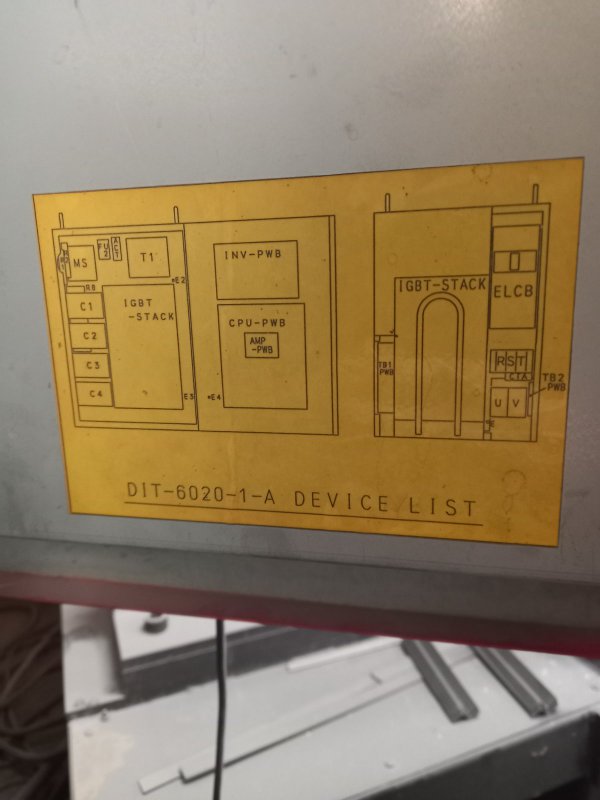

Концевики, несколько плат по периметру я осматривал, предохранители, конденсаторы на предмет вздутия, ножки транзисторов, ВСЁ ок.

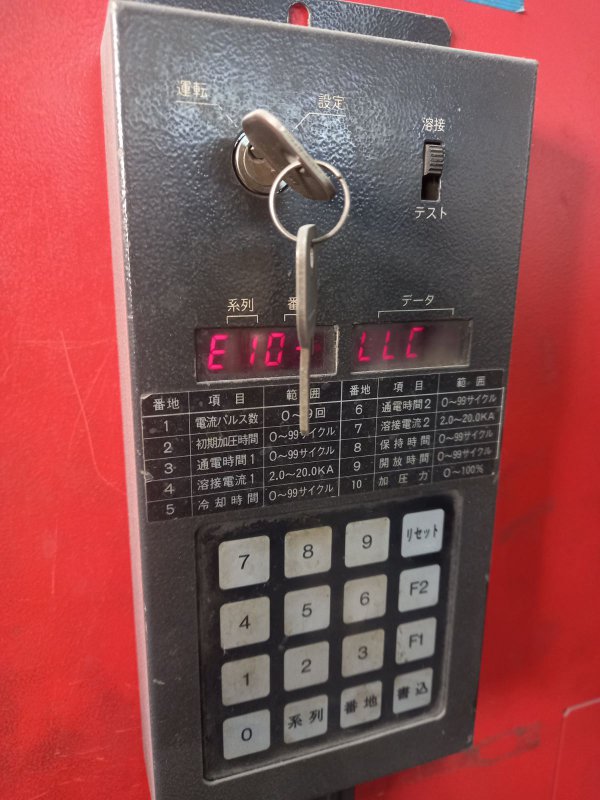

Рядом стоит станок аналогичный, он от этой же Амады, на несколько лет новее, на него мануал и схемы есть, у него моделировали такую же ситуацию с уходом в ошибку. Снимается ошибка сразу с панели управления.

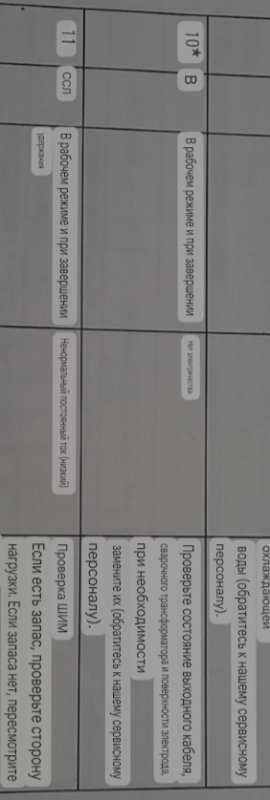

Фото распечатки ошибки по более новому станку прилагаю.

Что подскажете: где проблема зарыта? Перебит провод, концевики, прошивка?

Мануала нет, писали японцам по всему миру, где есть Аида, пока ответа нет.

[Jonhson 132]

А батарейку на сколько снимали?!  Япошки могли подпереть питание кондером. Чтоб при замене батарейки не слетали настройки.

Или вообще аккум влепить туда с подзарядкой.

Я бы при снятии батарейки еще выводы пробовал коротнуть. Но это на Ваш страх и риск.

[jenkins 185]

Якщо робити все те саме але без електроду - помилка з'явиться? В інших режимах зварювання такого не відбувається ніколи?

Як варіант,  при торканні на стіл струм зварювання імпульсно дуже великий, напруга живлення короткочасно просідає, електроніка недоотримує напругу і воно зависає. Це типовий симптом древніх електролітів, 30років для них це вже багато. Візуально вони могли не змінитися ніяк, але реально вони "сухі". Я б почав з заміни усіх електролітів, особливо маленьких.

Помилка може не зніматись бо вона наче знову і знову виникає сама.

[RedRay 0]

11 час назад, Jonhson сказал:

А батарейку на сколько снимали?!  Япошки могли подпереть питание кондером. Чтоб при замене батарейки не слетали настройки.

Или вообще аккум влепить туда с подзарядкой.

Я бы при снятии батарейки еще выводы пробовал коротнуть. Но это на Ваш страх и риск.

на 3 минуты снимали батарейку. Мануала, как я говорил нет, есть версия, что один из проводов коротит на корпус внутри подвижного рукава робота. Если батарейку снять, разрядить конденсатор, вернуть все назад, все может повториться. Надо искать причину ошибки Е10.

[RedRay 0]

2 часа назад, jenkins сказал:

Якщо робити все те саме але без електроду - помилка з'явиться? В інших режимах зварювання такого не відбувається ніколи?

Як варіант,  при торканні на стіл струм зварювання імпульсно дуже великий, напруга живлення короткочасно просідає, електроніка недоотримує напругу і воно зависає. Це типовий симптом древніх електролітів, 30років для них це вже багато. Візуально вони могли не змінитися ніяк, але реально вони "сухі". Я б почав з заміни усіх електролітів, особливо маленьких.

Помилка може не зніматись бо вона наче знову і знову виникає сама.

есть ВГА разъем, если к ПК подключить, без программатора мы ничего не сделаем?
Где взять мануал, где взять программатор?

[Dmytro55 58]

14 години тому, RedRay написав:

Только после 3-4 месяцев простоя станка, ошибка сама уходит.

Таке більш характерне для непропаїв: на платі є елементи, що сильно гріються і від виводів з часом "втікає" олово. Ще вверху на платі резистор підозріло чорний.

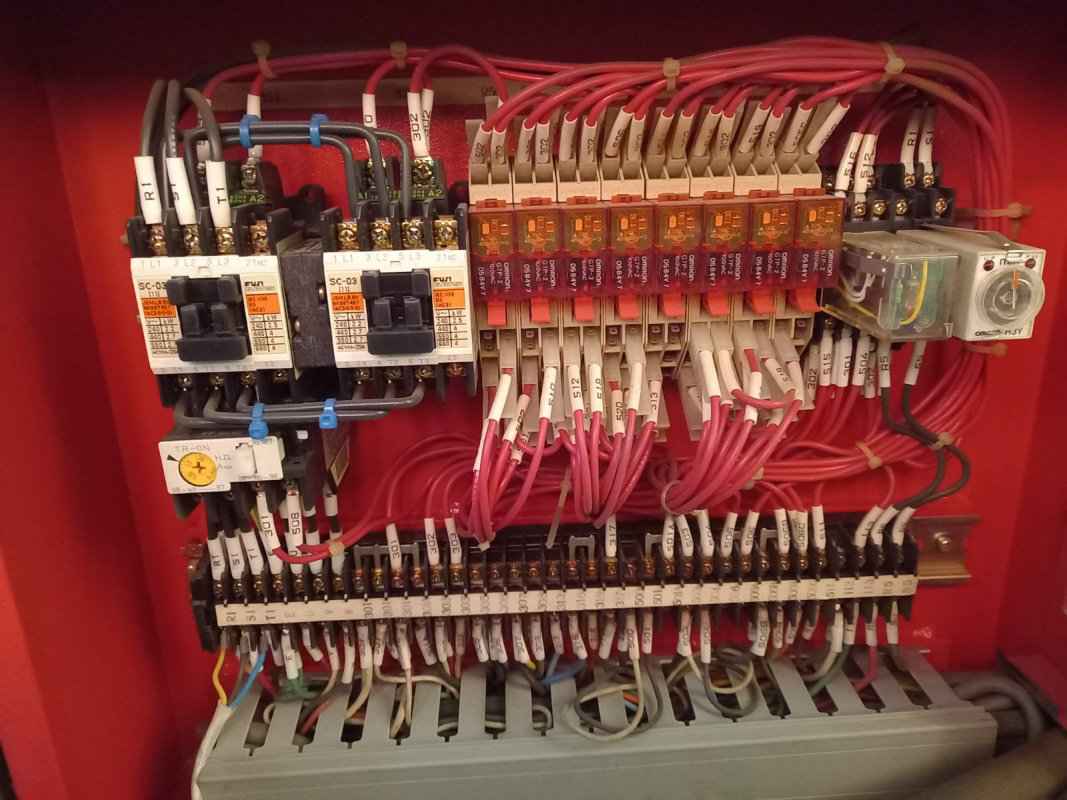

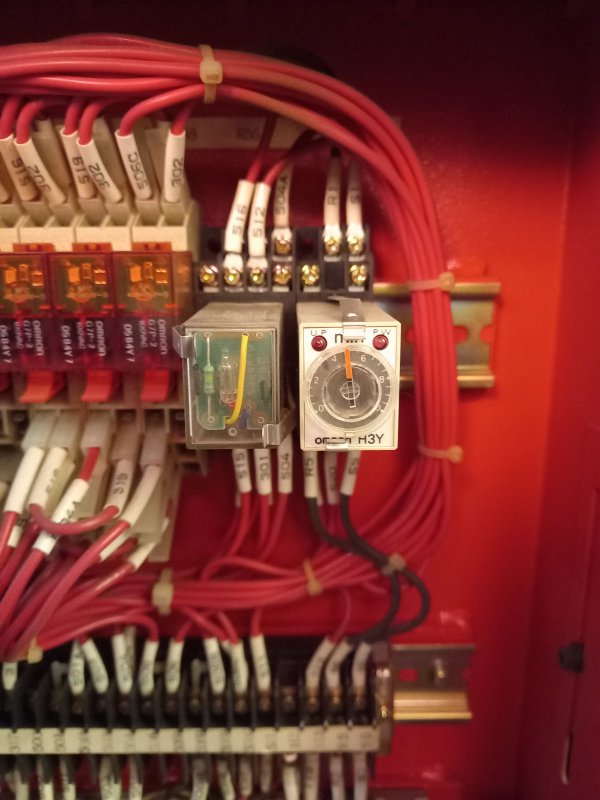

Також превентивно варто поміняти реле, або хоча б пройтися по контактах полірувальною смужною - якщо помилка пропаде, реле під заміну. Якщо є вільна група контактів, то можна сходу запаралелити, але ні в якому разі не перекидати, щоб потім у кого буде схема не крили матом...

15 годин тому, RedRay написав:

Батарейка 1 штука, как минимум, есть, 3.7В

Дивна батарейка, якщо "мішечок", то треба перевірити під навантаженням.

[RedRay 0]

4 минуты назад, Dmytro55 сказал:

Таке більш характерне для непропаїв: на платі є елементи, що сильно гріються і від виводів з часом "втікає" олово. Ще вверху на платі резистор підозріло чорний.

Також превентивно варто поміняти реле, або хоча б пройтися по контактах полірувальною смужною - якщо помилка пропаде, реле під заміну. Якщо є вільна група контактів, то можна сходу запаралелити, але ні в якому разі не перекидати, щоб потім у кого буде схема не крили матом...

Дивна батарейка, якщо "мішечок", то треба перевірити під навантаженням.

как теперь объяснить заказчику: без мануала игра вслепую, лотерея. Больше месяца поиск информации, в таких темах брать деньги наперед???

[Dmytro55 58]

Якщо мануала немає - тільки досвід і везучість...



Ще забув сказати:

1) Самі релейні панельки теж виходять з ладу, особливо якщо реле смикати туди-сюди - ніжка реле попадає ніби збоку. Теж гляньте про всяк випадок.

2) Якщо кабельний рукав можна вивільнити з обох сторін і проводи не щільно - продуваємо компресором додаючи на вхід трохи тальку (дитяча присипка). Допомагає від пробоїв по вологості.

3) В групі ризику всіх зварювальних місця забору повітря - там може осідати металева пара. Продуваємо і протираємо, потім знову продуваємо.
