Денис Береговой

Сладенький 16т02п с приданным. Опять в ЧПУ?

27 сообщений в этой теме

Не прошло и пол-года, как руки дошли продолжить начатое )

Почти три месяца в солярке пошли на пользу железу, дно ёмкости усыпано рыхлой ржавчиной. Фотографий будет меньше, работал в одну каску поэтому промежуточные стадии не фотографировал.

Задняя бабка отмокла, пиноль вышла без замечаний, пару пятен ржавчины оттёрлись легко, смазка-сборка - ходит хорошо, люфт выбрался нормально. Некоторое недоумение вызвала оцифровка с противоположной от оператора стороны - я понимаю, с другой стороны паз и сухарь, но можно было бы сверху сделать? ))




Быстроходная бабка. В прошлый раз она разобралась, осталось удалить лишнее, смазать, собрать. В целом тоже без замечаний, конечно, кроме удобной конструкции ограничителя, но то такое. В положении "рукоятью к себе" этот винт можно хотя бы провернуть пальцами, без использования отверстия в головке -  так как на фото он несколько цепляется за корпус ЗБ. Нормально, пляшем дальше.

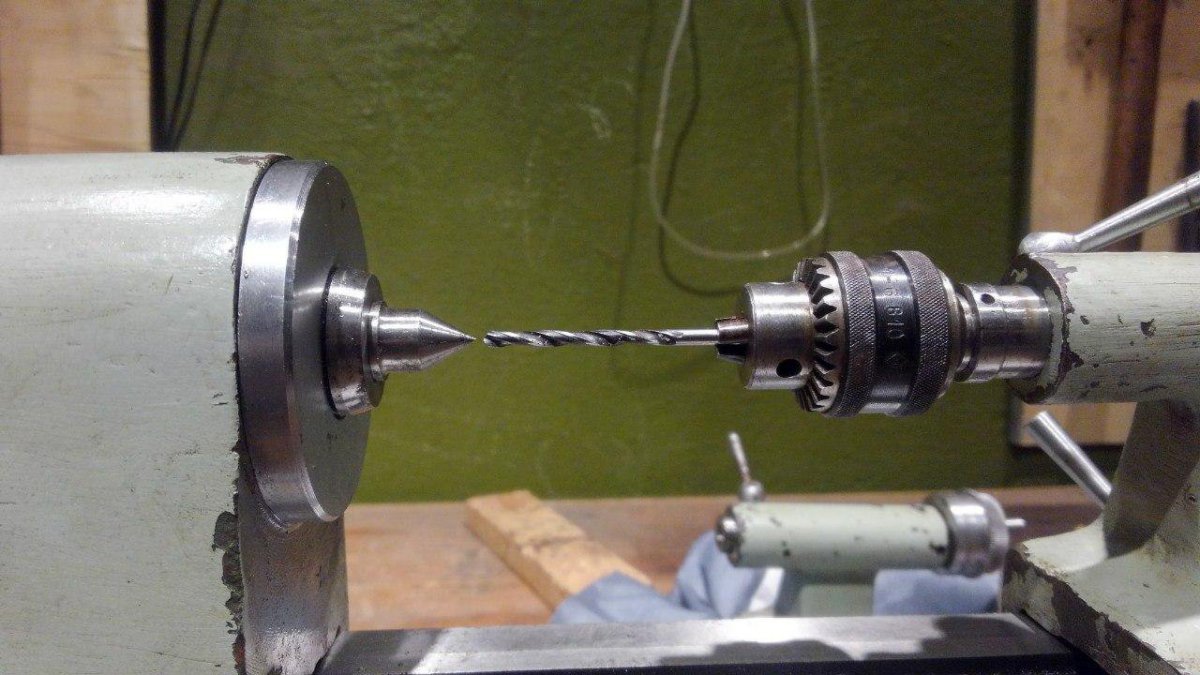

Переднюю бабку просто перемыл и собрал, подшипники пока не менял - посмотрим на ходу. Прикинул грубо центра - попадают, в жизни лучше чем на фото, перпендикулярность оси съемки не соблюдена.



photo_2020-06-30_00-17-17.jpgphoto_2020-06-30_00-17-21.jpgphoto_2020-06-30_00-17-27.jpgphoto_2020-06-30_00-17-30.jpg



Пора переходить к суппорту. Маховики от руки так и не пошли, поэтому пришлось из подручных материалов сделать разрезной съемник:

photo_2020-06-30_00-17-45.jpgphoto_2020-06-30_00-17-42.jpgphoto_2020-06-30_00-17-48.jpg



Угнетаем:

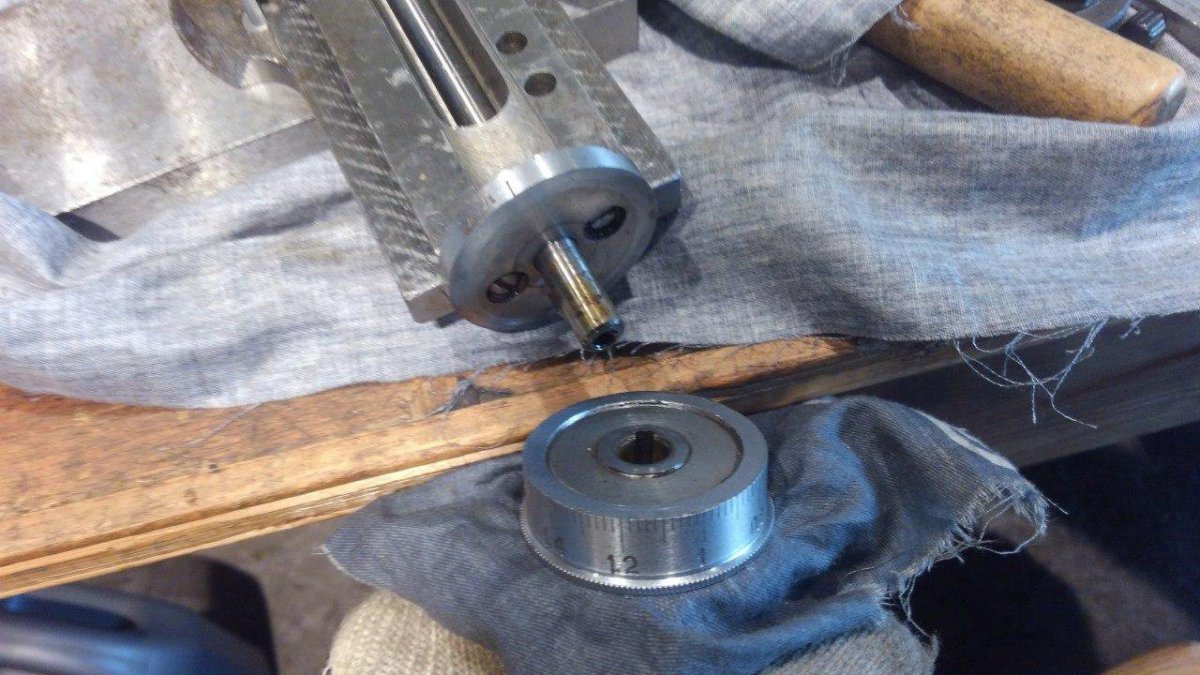

И готово:









Маховики внутри без особенностей - лимб, пружинка, втулки и винт.



Собрал обратно суппорт, выбрал люфт планками - пора ставить винты. Поперечная подача - без замечаний, туговата, а вот с продольной всё гораздо веселее.






2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

К сожалению от предыдущих картинок потерялась часть текста - вот она. Отредактировать не даёт, увы.



Собрал обратно суппорт, выбрал люфт планками - пора ставить винты. Поперечная подача - без замечаний, туговата, а вот с продольной всё гораздо веселее. Разрезная гайка несоосна плоскости подачи, на фото видно что упор ходового винта не попадает в паз. Ну ладно, раскручиваем - переставляем - в паз попало, но на пределе.





Теперь понятно почему пластина болталась на одном винте - отверстие для вала ходового винта имеет минимальны припуск и при попытках затянуть вал просто перекашивает в нём и последний перестаёт вращаться. Сначала это пытались "вылечить" заоваливанием отверстий чтобы изменить посадку , когда не помогло - один винт не докрутили. Сразу вспомнился старинный анекдот про "Слющай, на футбол спишу-нимагу, доделай сам пажалюста, а?" ))







Я уже молчу о чудовищном советском крепеже - эксцентричные головки у винтов, резьба поперёк, шайбы с отверстием не по центру - это привычно, это даже в технике с приёмкой регулярно встречается. Но кривые с завода ручки у маховичков конечно выдают кулютуру производства с головой )

В общем рассверливание на 0.1 мм отверстия в пластине и подбор крепежа частично проблему устранили, вращатся начало плюс-минус прилично. Люфтов что характерно нет - тут скорее всё оставили в "+", для доработки по месту )



Давай ставить на станину - и тут опа, не ставиться. Упирается винт. А если развернуть на 180 - не упирается. Уже подумал было, что собрал суппорт задом наперёд, даже чертёж открыл - нет, всё верно. Пристальное разглядывание станины, поставленной на попа всё прояснило.

На фотографии может быть не совсем видно, поясню. Это - вид на суппорт снизу в "правильном" положении. Центр отверстия для винта заметно смещён в сторону относительно оси прорези в направляющих.





А так - если установить суппорт "наоборот", маховиками от себя. Отверстие точно по центру.

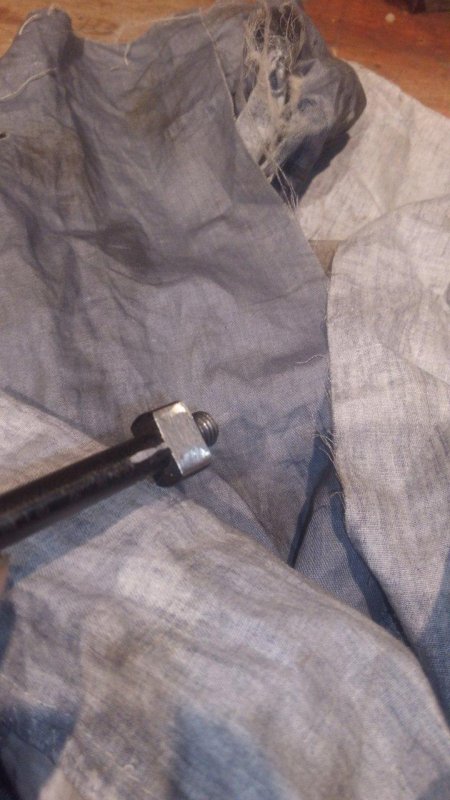

Я конечно засомневался, не поставил ли я ПБ не с той стороны направляющих, мало ли, чего не бывает - но нет, с черетежом совпадает. Чертёж не зеркальный ). Осталось предположить, что сверлили в сборе с направляющими, и случайно перевернули. Или специально. Кто ж его знает ) Проще подогнать шпильку:



Теперь всё стало. Щупы согласны. Поставим всё что влазит на станок, накроем тряпочкой и идём дуть холодное пиво )





Продолжение уж как-нибудь тоже будет, по мере )



З.Ы. Неспешно ищу родной патрон или планшайбу на этот станок. Остальную оснастку тоже предлагайте, чего уж )



Всем спасибо за потраченное время, надеюсь это было любопытно )
