Тим часом на ютубі попався доволі цікавий проект зварного ЧПК тієї ж концепції(тобто з однією колонною). І коли до реалізації цього проекту в мене є певні зауваження до автора , то до задумки мабуть ні - доволі грамотно продумана конструкція. Хоча... якщо врахувати вік автора, то мабуть зауваження недоцільні))



https://youtu.be/CtxCuk8zCI8?si=At6b_wV4QC_pYTaT

[Yunytexnik 78]

, nero написав:

Щось Yunytexnik підозріло пропав..

Та нікуди я не пропав.

Просто почався городній сезон.

Станок я переробив.

Поставив 8 мм пластину,плюс латунну пластину від старого фотоглянцювача.

Колону ще не підсилював.

Працюю на ньому час від часу,один-два рази на місяць,а то і менше

[nero 190]

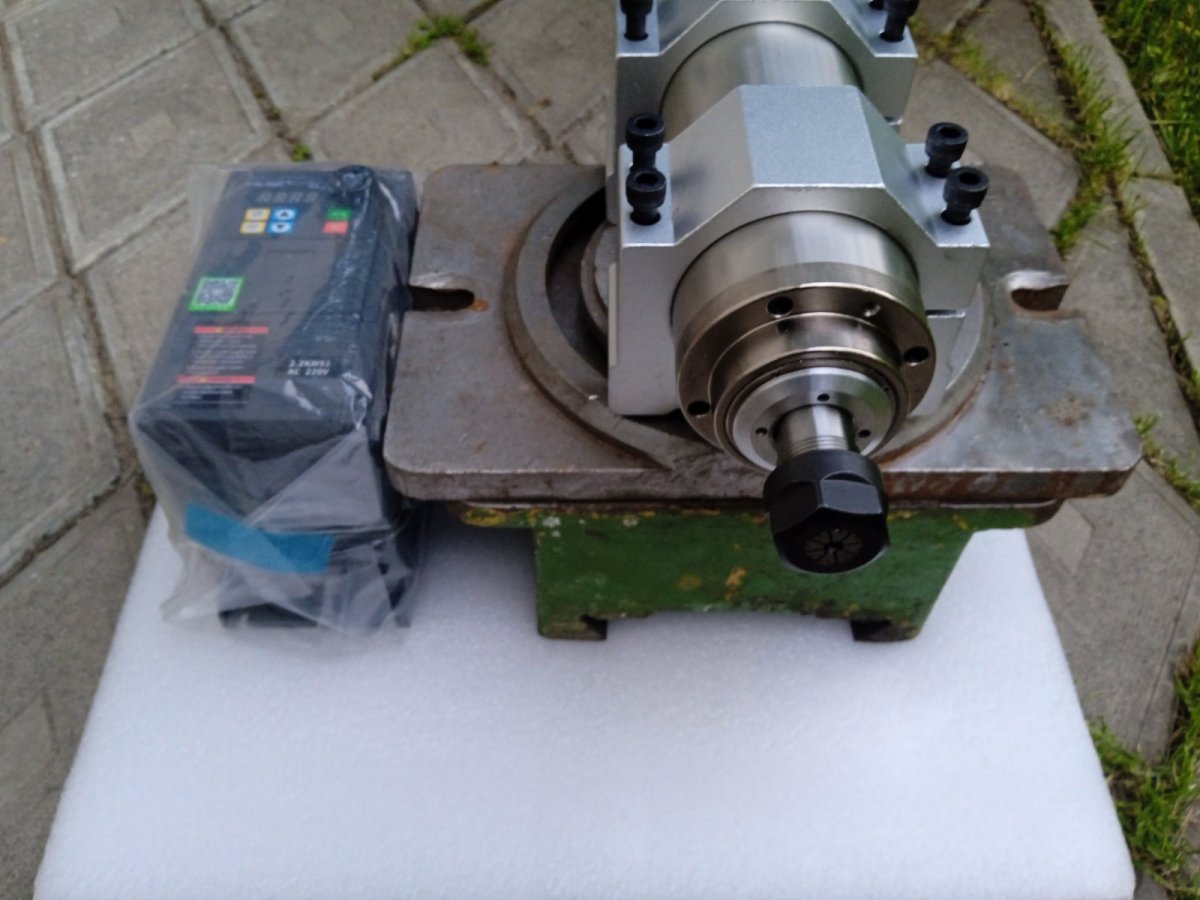

Поки їде до мене шпіндель з китаю, постала дилема - а чи не зробити мені голову поворотною? Справа в тому, що замірявши виліт осі шпінделя відповідно до креслень шпінденьних хомутів на аліекспресі, стало зрозуміло, що для адекватного перекриття шпінделем площини стола треба не просто якусь мінімальну плиточку прикрутити до "повзуна" осі Z, а зробити повноцінну проставку, товщиною понад 40+мм, це добре видно на цьому фото:



При діаметрі шпінделя 80мм і товщині хомута 12мм в нижній частині, сумарних 52мм до осі шпінделя буде явно мало навіть з плитою в 20мм, щоб перекрити стіл. З іншого боку мені дуже не хотілось ще затягувати проект пошуком потрібної плити, робити різець для токарки кругового т-пазу, власне сама токарка, потім до неї відповідну плиту під хомути шпінделя.. А ще ж потім сухарі робити..) Але в один чудовий день в розділі універсальної оснастки сайтової барахолки, я знаходжу це:

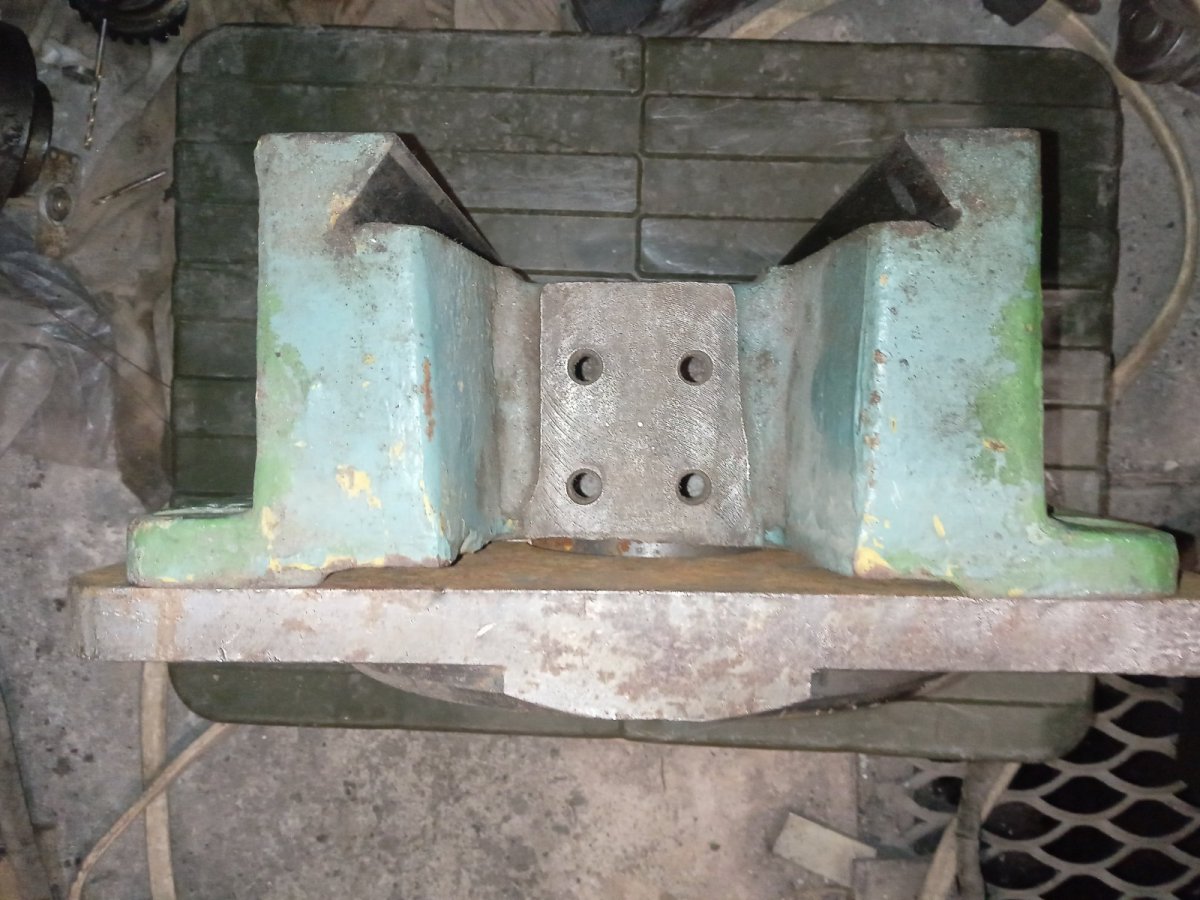

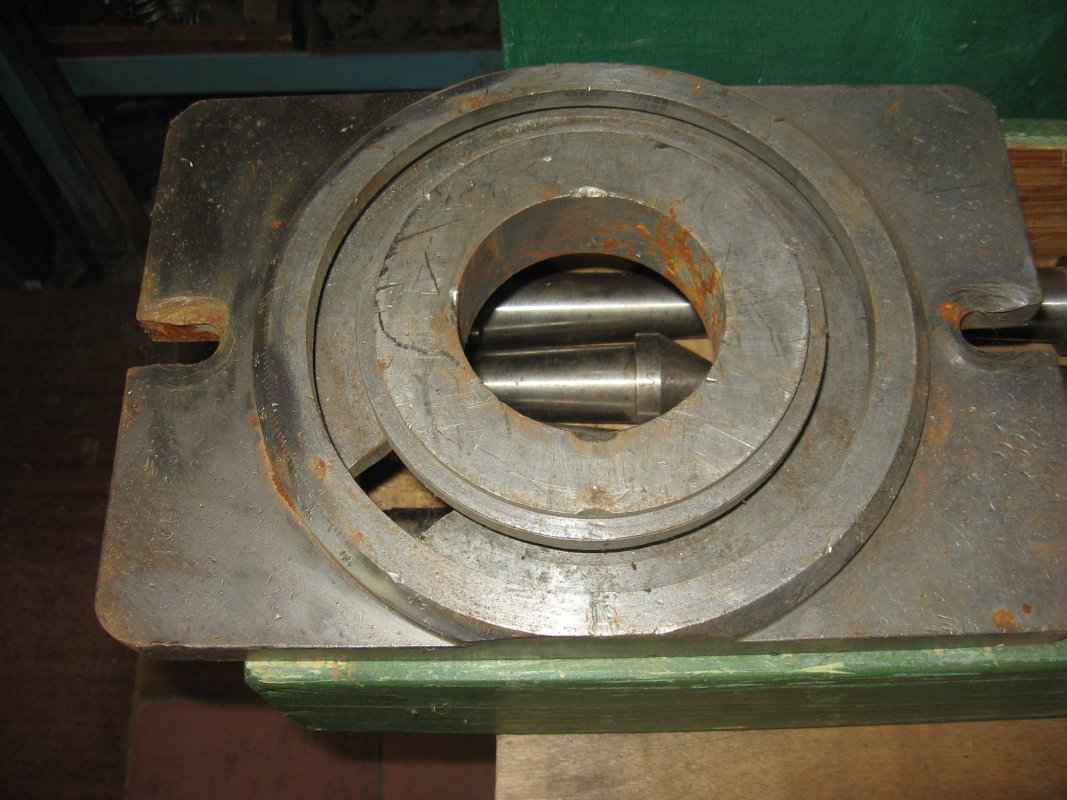

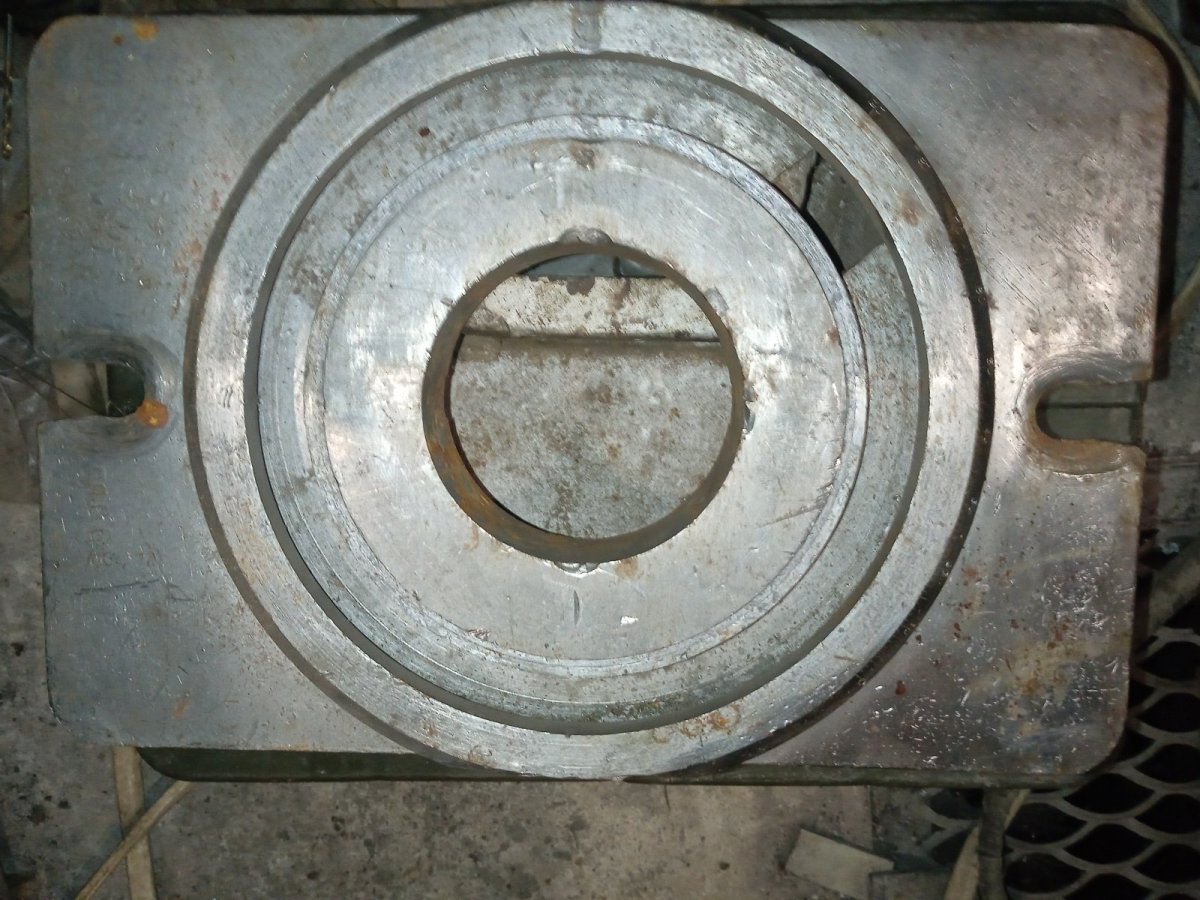

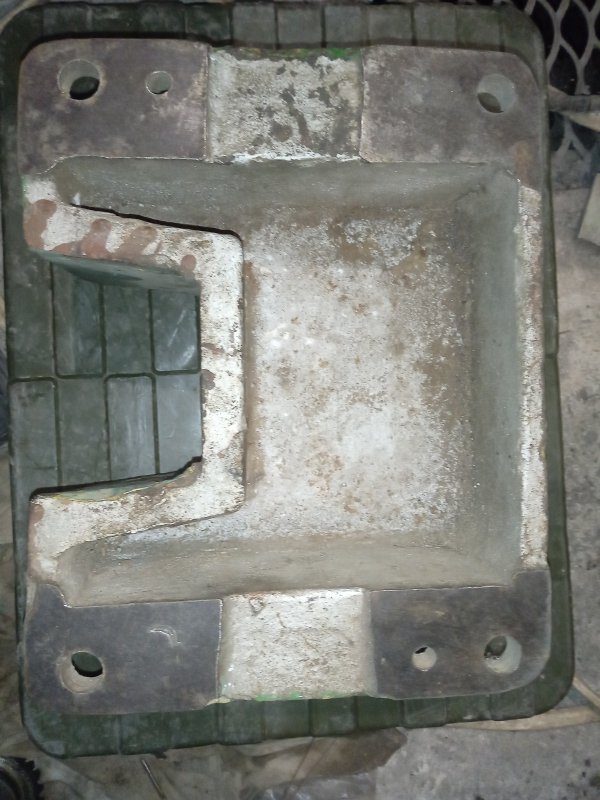

Основа від лещат з чудовим круговим пазом, товщиною в найтоншому місці 18мм, в найтовстішому - 35мм, на 8мм вужча від повзуна колони і десь на 30мм довша. Саме те що треба) Ось як вона перекриває повзун:



Поворотній голові однозначно - бути!)

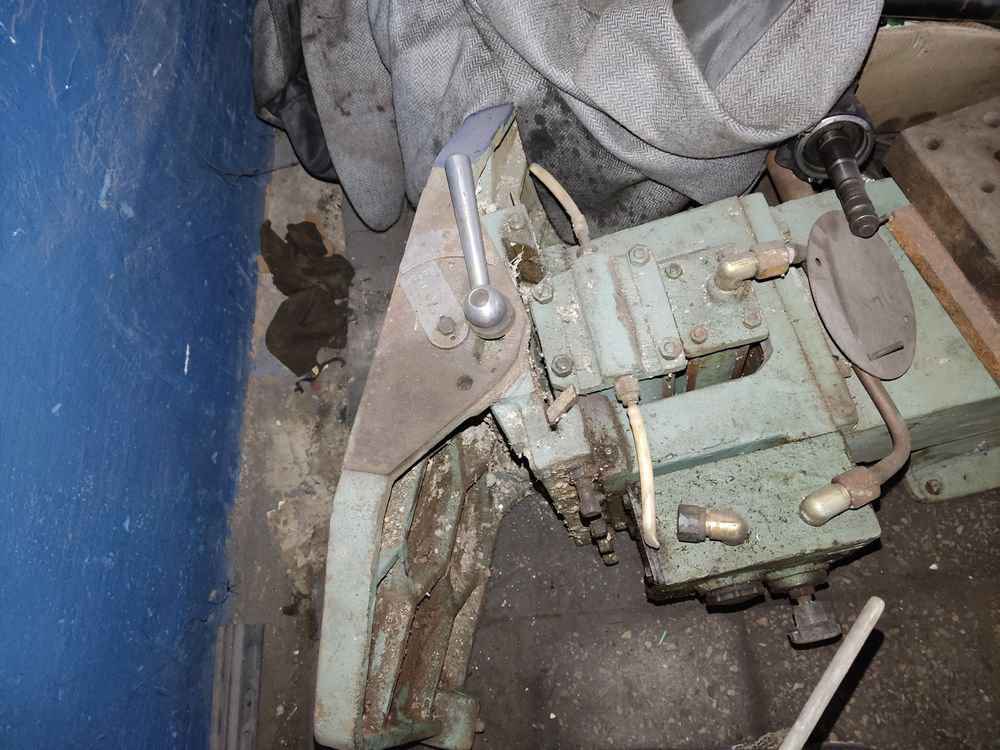

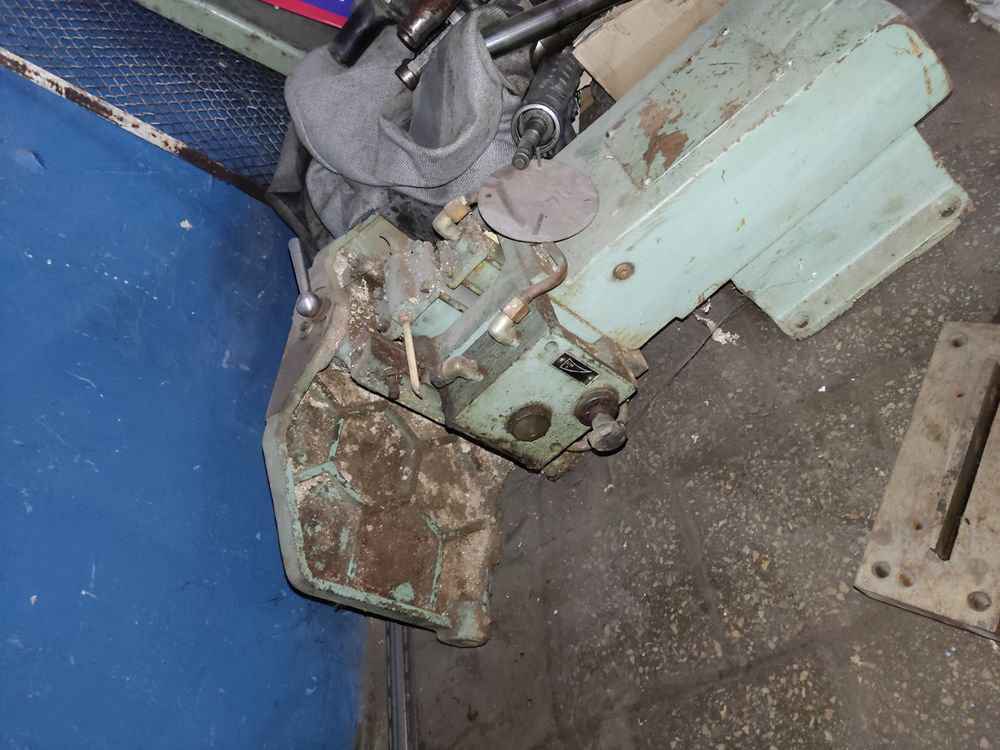

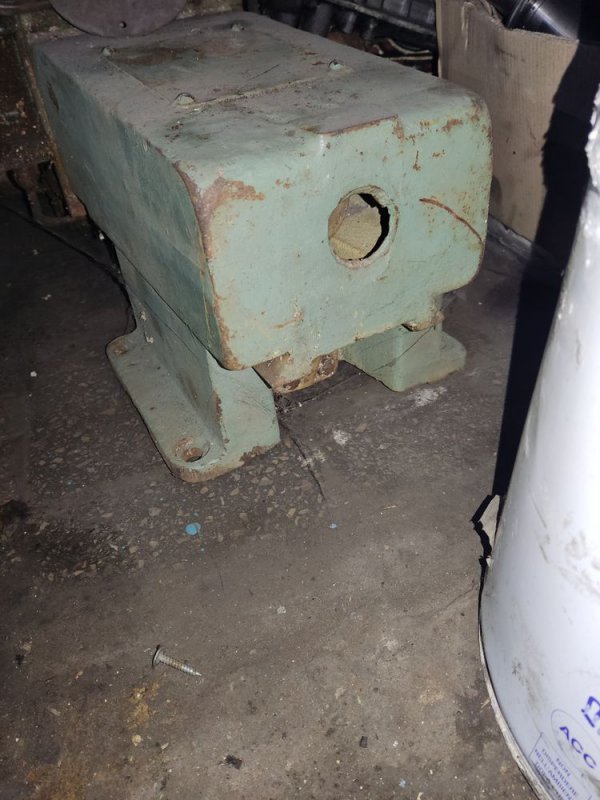

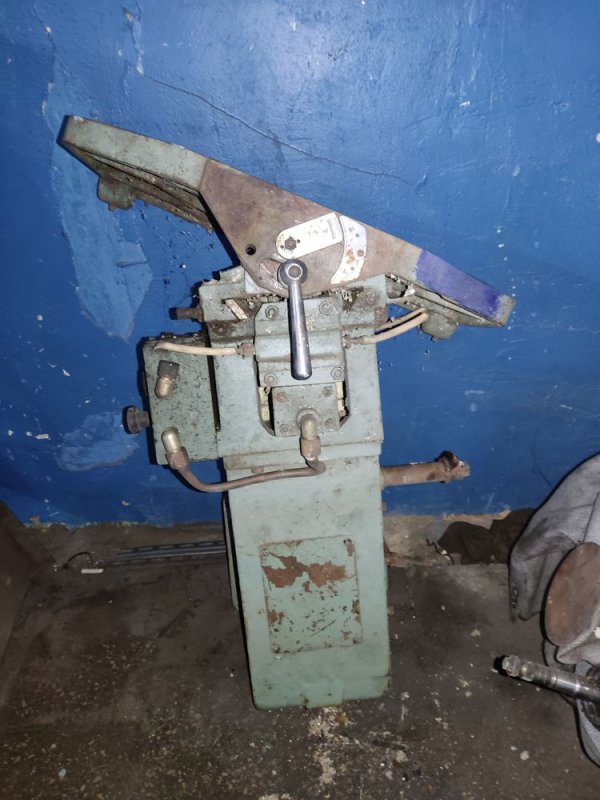

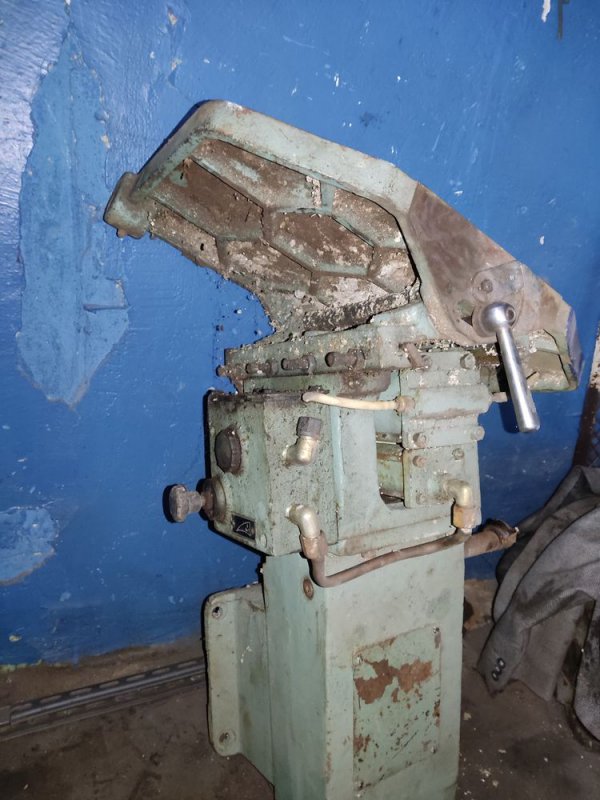

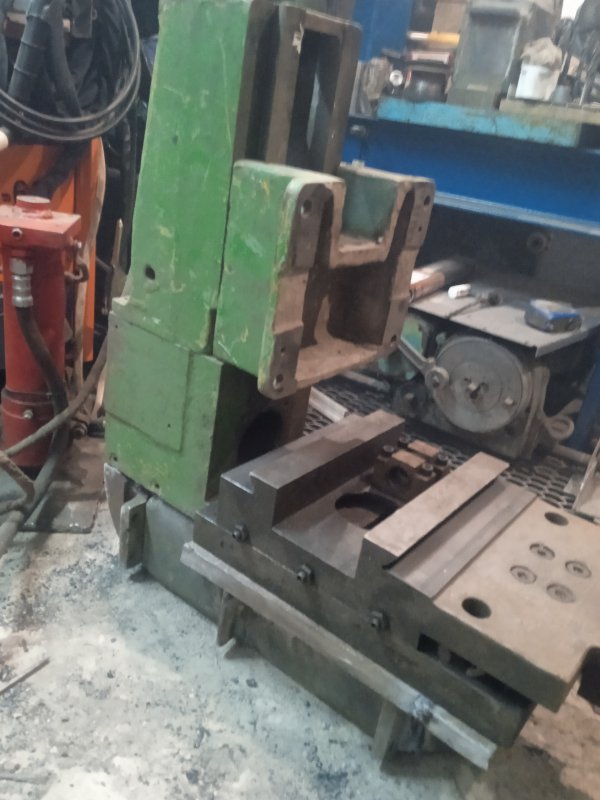

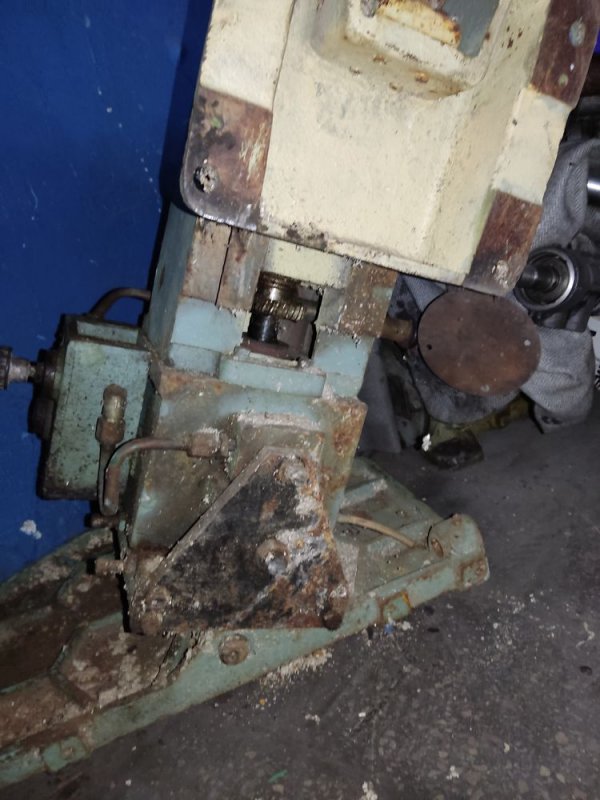

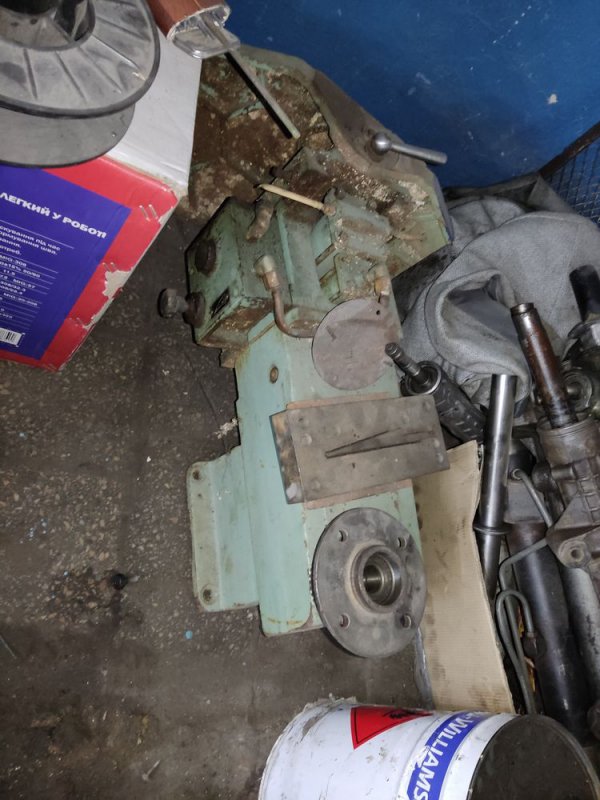

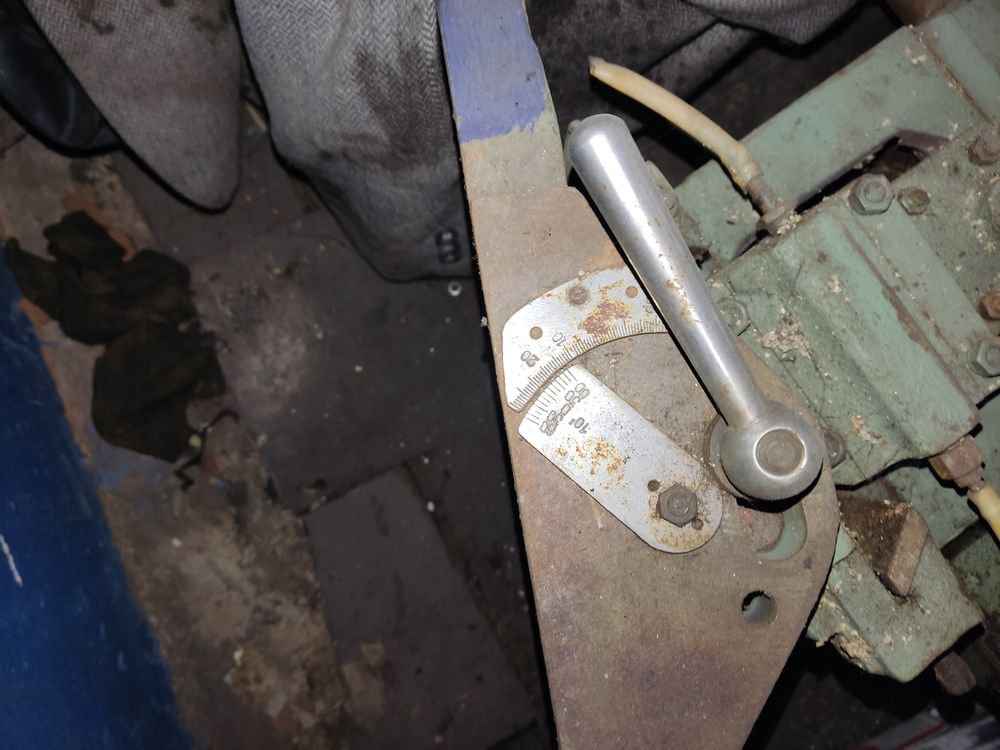

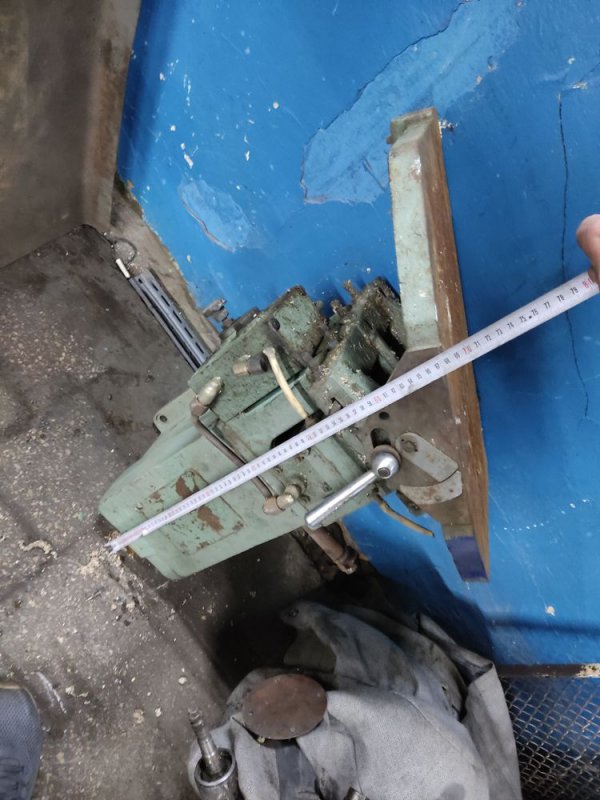

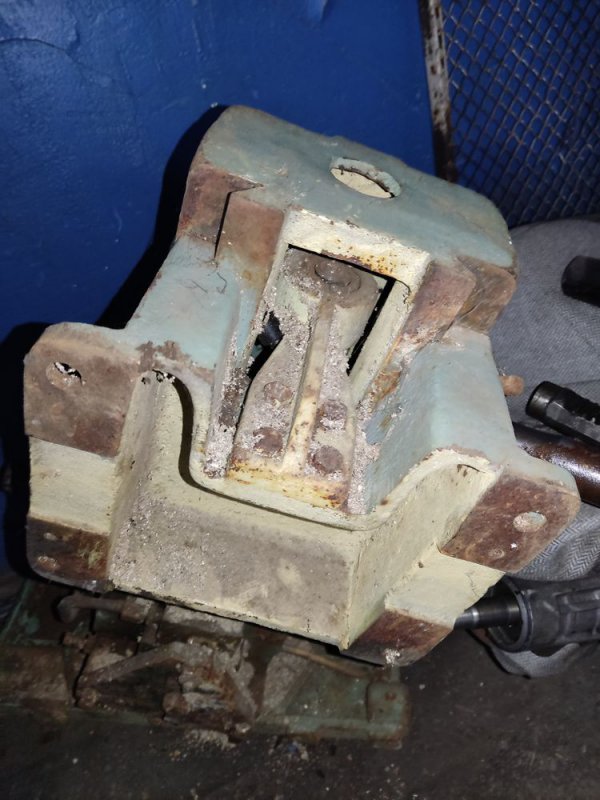

П. С. Переглядаючи олх, я знайшов в одного з продавців пантографів свою колону, ну майже..) Видно, що то було точно таке ж саме обладнання, просто трішки модифіковане, схоже на більш пізню модель. По факту відрізняється лише кубиком з пневмоциліндрами. І продавець теж не знає що то було, хоча дійсно схоже на якусь напівавтоматичну долбьожку з пневмопіджимом.









Якщо хтось хоче повторити мій проект - ця колона здається ще висить в продажу))

Змінено 25 січня користувачем nero

[nero 190]

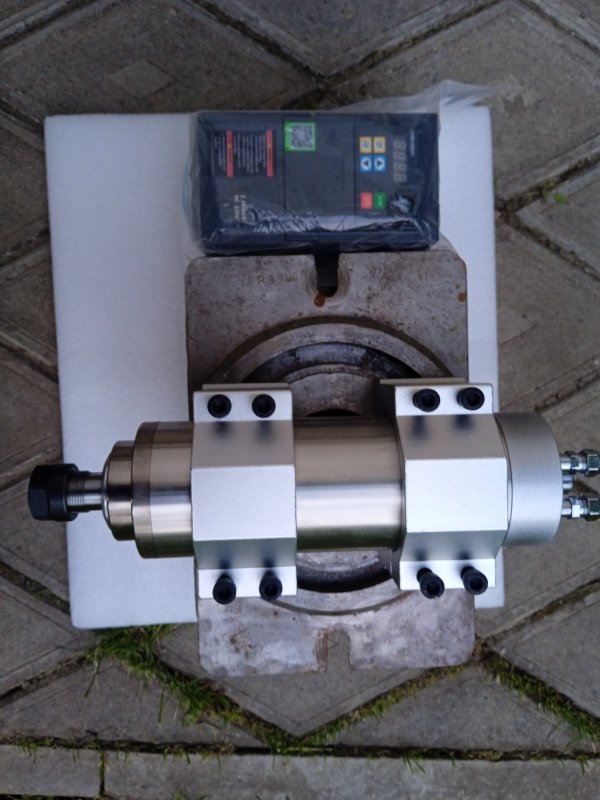

Приїхав додому, приміряв, поки все подобається) Пішов шукати млинець ф200+ і товщиною 40+мм в барахолці...
