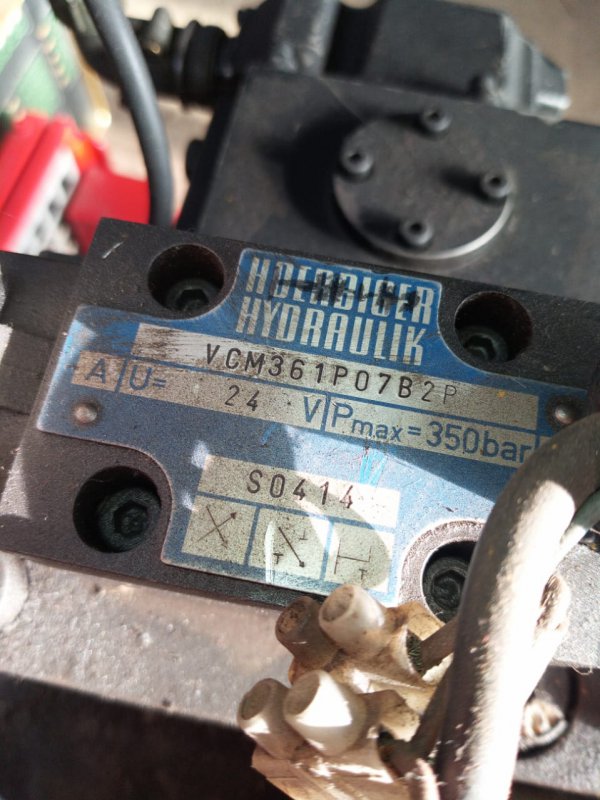

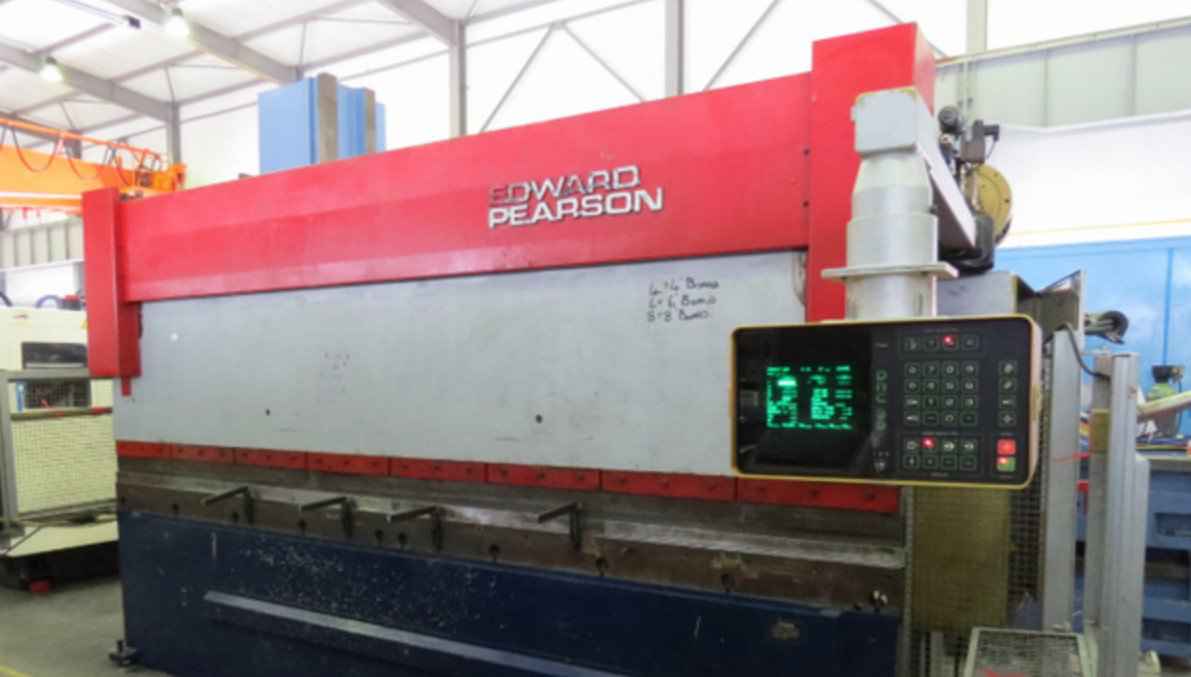

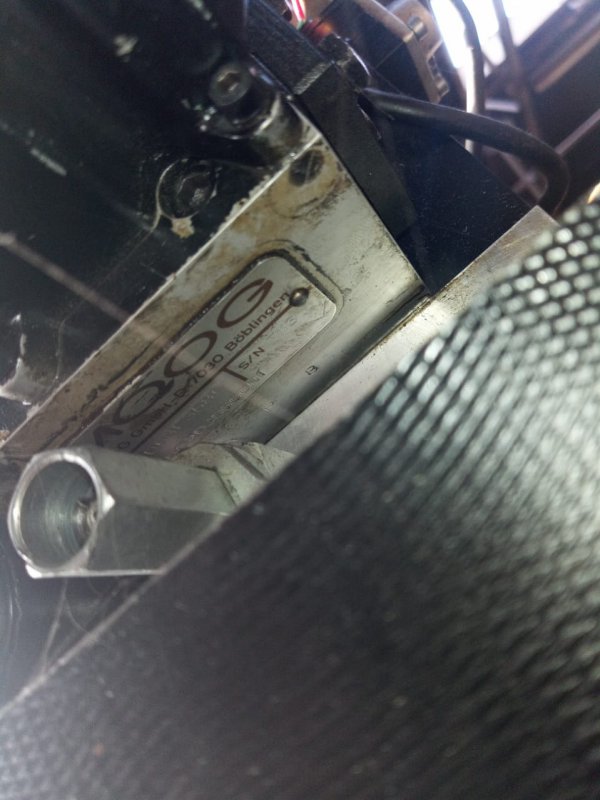

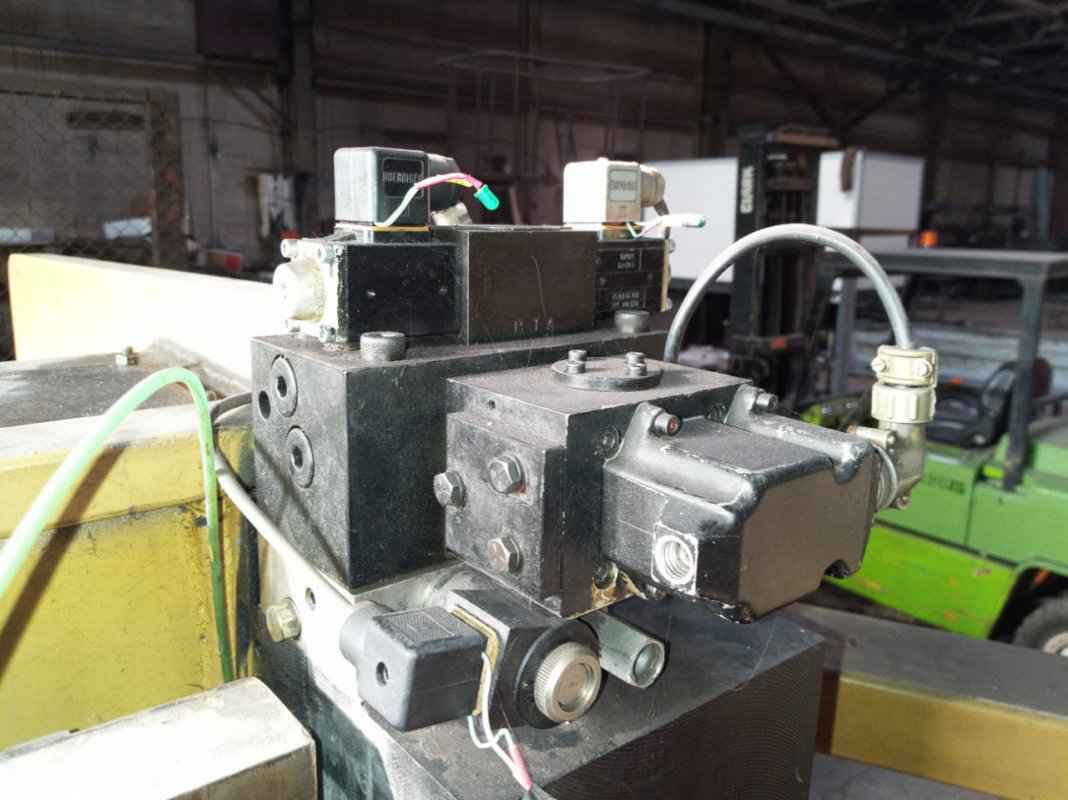

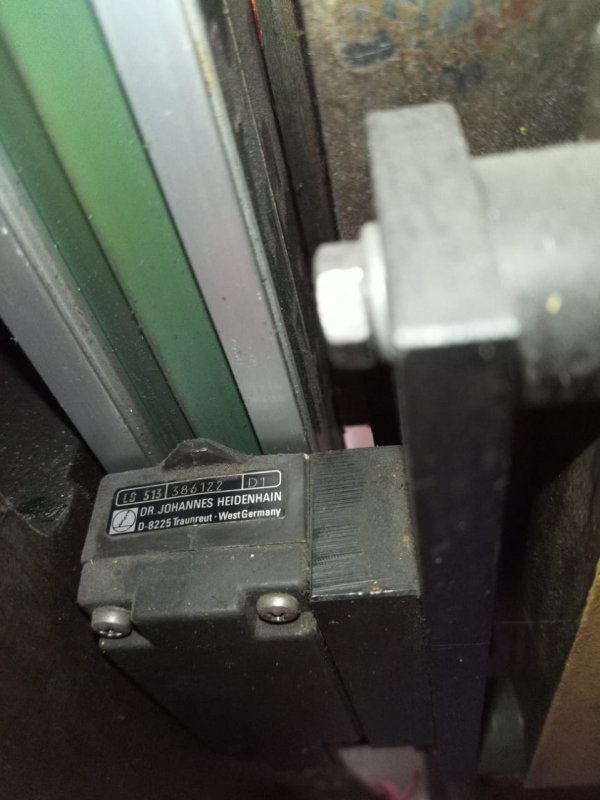

#351514 Опубліковано: 24 квітня Доброго дня Прошу допомоги Дано листогин гідравлічний "Edward Pearson" клон Beyeler з не робочою електронікою В преса з обох боків по поршню і над кожним з цих поршнів свій блок гідророзподільників. верхній розподільник vcm361p07b2p його робота по схемі зрозуміла З боку стоїть MOOG D-7030 D631 це хитрий пропорційний клапан з не стандартним 0-10в чи 4-20ма управлінням яким чином ним можна управляти від сучасного плк?https://www.moog.com/literature/ICD/D631seriesvalves.pdf З низу наскільки я розумію простий клапан скидання тиску Синхронізація поршнів реалізована за допомогою оптичних лінійок Heidenhain LS513 Підкажіть хто знає що в них на виході синусоїда чи квадратурний сигнал? 0 Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
#351515 Опубліковано: 24 квітня Також не докінця зрозуміло як ці гідропристрої працюють разом, по якій схемі... 0 Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
#351531 Опубліковано: 24 квітня 6 годин тому, alex_Z написав: З боку стоїть MOOG D-7030 D631 це хитрий пропорційний клапан з не стандартним 0-10в чи 4-20ма управлінням яким чином ним можна управляти від сучасного плк?https://www.moog.com/literature/ICD/D631seriesvalves.pdf В вашому даташите все написано Електричний струм (командний або вхідний сигнал) подається на котушки моментного двигуна і, залежно від полярності струму, створює обертальний момент за годинниковою стрілкою або проти годинникової стрілки на якорі. Відхилена таким чином система сопло-заслінка створює різницю тисків на робочих поверхнях золотника, що призводить до його руху. Пружина зворотного зв'язку, з'єднана з якорем, входить своїм нижнім кінцем у отвір золотника і таким чином відхиляється при переміщенні золотника. Рух золотника припиняється, коли момент зворотного зв'язку та електромагнітний момент досягають рівноваги. Тоді заслінка знову опиняється в гідравлічному центральному положенні (приблизно). Таким чином, положення золотника пропорційне електричному командному сигналу. 6 годин тому, alex_Z написав: Синхронізація поршнів реалізована за допомогою оптичних лінійок Heidenhain LS513 Якщо вони давлять на одну балку, то сінхронізації там немає 6 годин тому, alex_Z написав: З низу наскільки я розумію простий клапан скидання тиску Можливо relief valve, по фото не зрозуміло. 0 Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
#351535 Опубліковано: 25 квітня 11 година тому, vaycartana написав: В вашому даташите все написано Електричний струм (командний або вхідний сигнал) подається на котушки моментного двигуна і, залежно від полярності струму, створює обертальний момент за годинниковою стрілкою або проти годинникової стрілки на якорі. Відхилена таким чином система сопло-заслінка створює різницю тисків на робочих поверхнях золотника, що призводить до його руху. Пружина зворотного зв'язку, з'єднана з якорем, входить своїм нижнім кінцем у отвір золотника і таким чином відхиляється при переміщенні золотника. Рух золотника припиняється, коли момент зворотного зв'язку та електромагнітний момент досягають рівноваги. Тоді заслінка знову опиняється в гідравлічному центральному положенні (приблизно). Таким чином, положення золотника пропорційне електричному командному сигналу. Дякую за відповідь питання в тому як подружити його з сигналами 0-10в чи 4-20ма 11 година тому, vaycartana написав: Якщо вони давлять на одну балку, то сінхронізації там немає Синхронізація є полюбому тому що на кожну сторону стоїть окремий блок з гідравлікою і лінійкою 0 Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
#351547 Опубліковано: 25 квітня (змінено) 5 годин тому, alex_Z написав: Дякую за відповідь питання в тому як подружити його з сигналами 0-10в чи 4-20ма Синхронізація є полюбому тому що на кожну сторону стоїть окремий блок з гідравлікою і лінійкою Согласно странице 6, у клапана есть два типа катушек: Катушка R: сопротивление 28 Ω, номинальный ток ±100 мА Катушка Q: сопротивление 300 Ω, номинальный ток ±30 мА Сигналы для 100% хода золотника указаны на странице 11: ±15 мА ±22,5 мА ±50 мА ±75 мА Змінено 25 квітня користувачем vaycartana 0 Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
#351552 Опубліковано: 25 квітня 8 годин тому, alex_Z написав: питання в тому як подружити його з сигналами 0-10в чи 4-20ма Простіше всього оптопарами, щоб не мучитись з гальванорозв'язкою. Якщо на катушки йде постійний струм - оптотранзистор, змінний - оптосимістор... При наявності схеми і елементарних знать, скоріше всього вдасться і просто транзисторами. Ціна на даний момент ~5 грн. 1 Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
#351645 Опубліковано: 28 квітня , Dmytro55 написав: Простіше всього оптопарами, щоб не мучитись з гальванорозв'язкою. Якщо на катушки йде постійний струм - оптотранзистор, змінний - оптосимістор... При наявності схеми і елементарних знать, скоріше всього вдасться і просто транзисторами. Ціна на даний момент ~5 грн. Оптопара не лінійна і в аналоговому управлінні мені не допоможе знайшов цікавий варіант на перетворювачі 0-10в в шім і модулі l298 залишилось ще з лінійкою розібратись, який в неї сигнал на виході 0 Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
#351651 Опубліковано: 29 квітня 12 години тому, alex_Z написав: Оптопара не лінійна Оптопари - вони різні. З другої сторони, якщо слабо розбиратися в матеріальній частині, то готові пристрої - саме те. 0 Поділитися повідомленням Посилання на повідомлення Поділитися на інших сайтах
