Mach 3 на паузі включає плазму.

[zooh 0]

Вітаю. ЧПУ плазма під керуванням мач 3, куплена вживаною, в сусідній темі є декілька фото. Приблизно пів-року користуюсь, ріжу тільки для себе. Так як мережа не дуже, ставлю на паузу, коли включаю компресор, інколи ставлю на паузу, щоб забрати деталь. Вперше проявилось, коли програма була на 500 рядків - після приблизно 400-го поставив на паузу, бо деталь перекосилась,пішов  забирати і тут включився коротко плазморіз, пішла продувка повітрям і все, тишина. Програму доїхав, вирішив, що треба коротшу програму. Надалі це повторювалось час від часу, під час паузи знімав з плазморіза роз"єм керування, боявся брати деталі з стола, зі знятим роз"ємом керування апарат не включався. Кульмінація сталась вчора, деталь дорізалась, плазмотрон піднявся і поїхав, а дуга не виключилась. Кнопка стоп не допомогла, тільки знявши роз"єм з плазморіза вдалось вимкнути дугу. Декілька разів пробував підключити роз"єм, але кожного разу включалась дуга. Після якоїсь спроби вдалось завершити роботу. Підкажіть, може, хтось знає вирішення питання. Так розумію, що процесом включення плазми керує реле на платі мач 3, могло залипнути? Чи це глюки самої програми? Чи ще щось? Дякую за допомогу. Ціни на плати різні, що вибрати при потребі?

[david.k 89]

Mach3 ліцензійний?

[softm 2 507]

4 години тому, zooh написав:

Так розумію, що процесом включення плазми керує реле на платі мач 3, могло залипнути? Чи це глюки самої програми? Чи ще щось? Дякую за допомогу. Ціни на плати різні, що вибрати при потребі



И где фото платы. И ее имя.



[Urijperetatko735 8]

Работал на заводе плазморезщиком,раз у месяц сварка выделивалась.Зачастую помогала разборка аппарата с последующей продувкой аппарата сжатим воздухом.На платах оседала металлическая пиль.

Змінено 11 січня користувачем Urijperetatko735

[Urijperetatko735 8]

И посмотрите плату управления запуска дежурной дуги.

[zooh 0]

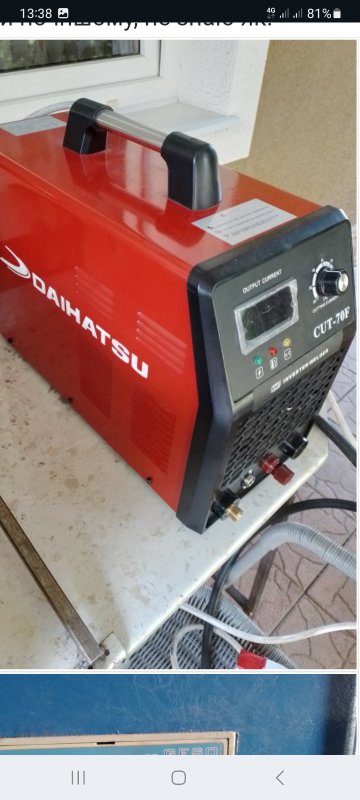

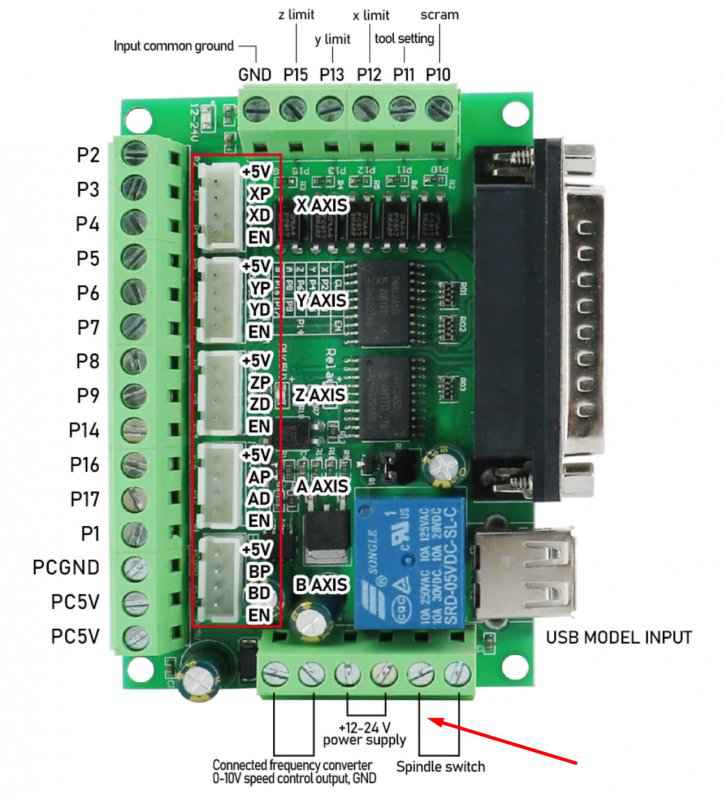

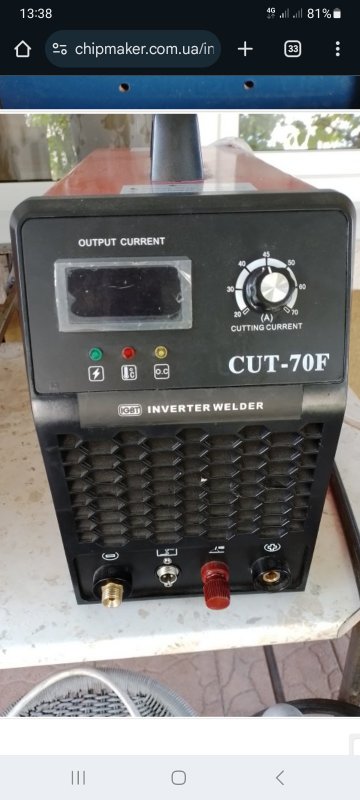

Mach 3 не ліцензійний, станок купив вживаний і все було встановлено-налаштовано. Сам апарат плазморіз продував часто, один лист порізав і продував, бо пилюки дуже багато, на сьогодні вже водяний стіл. Саму стійку продував один раз, цей момент прогавив. Плата така. А плата керування запуска дуги це яка?

[andrysir1 313]

1 година тому, zooh написав:

Плата така. А плата керування запуска дуги це яка?

Замовте в східних друзів кілька таких же плат. Вони копійки коштують, в районі 200 грн. Про запас будуть на всяк-випадок.Просто замініть її на нову і перевірте роботу, щоб розпіновку в Маку не змінювати. Реле може залипати чи підгорати при частому включенні/виключенні. Проблема ще може бути по 5-ти вольтовій стороні( живлення від ЮСБ), хоча на цих платах воно трапляється дуже рідко. Ця плата найпримітивніша, і її компоненти найдешевші.

PS: має бути в мене така лишня вроді, якщо треба подарую.

[zooh 0]

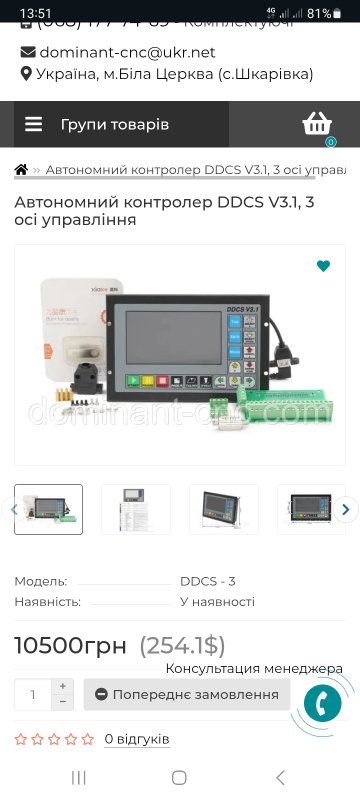

Ціна плати від 200 до 1200 грн., з вигляду однакові, є, правда, ще сині, що вибрати? Чи вони однакові? І чи заморочитись ліцензованою Mach 3?

[zooh 0]

Відкрив стійку, результат очікуваний і прогнозований, зараз вставлю фото з телефона. Все повидував, на роз"єм включення плазморіза підключив контрольну лампу і відкатав програму на 1 тис. рядків без плазми, робив паузи після кожної деталі - жодного непланового включення, принаймні, я не помітив. Можливо, плазма може внести щось своє, бо підпал ВЧ, але поки-що така ситуація, наступного тижня планую різати, побачу. Завтра замовлю плату, хай лежить. І ще. Хочу замінити кабеля на екрановані, перерізу 0,75 буде достатньо чи потрібно 1,0, тепер встановлено 4х0,75. Всім дякую.

[Urijperetatko735 8]

Металічна пиль замикає плату,якщо своєчасно не чістити сгорають плати.На нашій плазмі на вентилятори охолодження ставили фільтра,щоб менше пилі хапало

Змінено 12 січня користувачем Urijperetatko735

[softm 2 507]

, zooh написав:

Хочу замінити кабеля на екрановані, перерізу 0,75 буде достатньо чи потрібно 1,0, тепер встановлено 4х0,75. Всім дякую.



Смотрите ток на драйвере ... подбираете провод ...

Плату в коробочку пластиковую вставьте ...



[zooh 0]

Щоб не створювати нову тему, питаю тут. Є проблема - деталь після порізки падає вниз, дуга втрачає контакт з металом і стіл з*їжджає з координат. Вхід і вихід по дузі, різ тільки по зовнішньому контуру, що робити? Залишати недоріз чи є інші варіанти? Дякую.

[softm 2 507]

Можно в начало координат вернуться... Мне поддержки больше нравятся, так как материал все-таки "ведет"

[zooh 0]

Спробую недорізати, товщина металу 6 мм, тяжко буде виламати, спробую, дякую.

[Dimon 51]

, zooh написав:

Вхід і вихід по дузі

Ріжте без виходу

[Dmytro55 70]

5 годин тому, zooh написав:

Спробую недорізати, товщина металу 6 мм, тяжко буде виламати, спробую, дякую.

Я не сильно розбираюся в плазморізах, але чи нема можливості для деяких відрізків збільшити швидкість чи зменшити тиск? Тоді буде перемичка-недоріз не на повну товщину...

[zooh 0]

Вітаю. Потішився трохи і все повернулось знову - дуга включається сама і коли захоче. Продув стійку і не допомогло, хоча і пилу не було зовсім, на водяному столі чистота, заміна плати Мач 3 також не дала результату. Деталь вирізається, піднімається плазмотрон, а дуга не виключається, тільки зняття роз'єму з апарата рятує. Знімаю роз'єм, підключаю тестер на прозвон- не замкнуто, напруга приблизно 0.1 вольт, ставлю роз'єм на апарат, відразу включається дуга або продувка. Підключаю тестер до роз'єма на прозвон і нічого не фіксується, якщо включаю різати вхолосту, контакти замикаються в стійці, на тестері сигнал, якщо дуга включається самостійно, то на екрані в Мачі не показує включення дуги. І кнопкою стоп великою дугу виключити не вдається, тільки знявши роз'єм. Як вийти із ситуації? Думаю почати з покупки ліцензованого Мач 3 чи це хибний шлях? Чи перейти на контролер? Ріжу тільки для себе, але ці глюки вже напрягають. А, може, щось не розумію? Підкажіть.

[andrysir1 313]

Управляєте по низькому чи високому рівню сигналу? Чи можна інвертнути управляючий сигнал?

[zooh 0]

Я не знаю відповіді про сигнали, стояло реле перед плазморізом, на нього подавалось 12В і замикались контакти, які, відповідно, включали плазму.

[softm 2 507]

Плазма включена сюдой?



@zooh

[zooh 0]

Так, переробив цих два виходи прямо на апарат, додаткове реле викинув.

[andrysir1 313]

Або залипає реле на платі, або щось на стороні апарату. Перевірити можна поставивши тумблер в розрив на один з виходів. Коли не виключиться, то розірвати контакт тумблером. Якщо не вимкнеться дуга, то проблема на стороні апарату.

[softm 2 507]

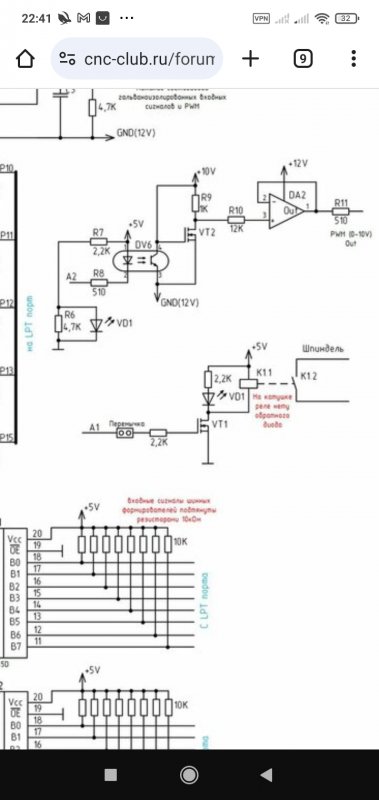

можно еще, по схеме платы, перемычку, в цепи А1, заменить тумблером

затвор транзистора резистором 47к на землю

ну и когда не выключится, дуга, пробовать им.

тут и станет понятно кто виноват лпт, или плазма.

а плату уже, вроде, меняли ...

[kratmel 234]

Спробую поставити автору запитання:

1) яка марка апарата?  (бажано фото його вигляду зі сторни роз'єма керування).

3) скільки жильний дріт йде на включення плазми? скільки жил в ньому задіяно?

2) якщо взяти роз'єм плазми, відкинути дроти і припаяти до роз'єма дуже короткий дріт поставити на нього кнопку і спробувати нею вмикати-вимикати - працює коректно?

3) якщо взяти роз'єм плазми, відкинути дроти і припаяти до роз'єма (приблизно такий як є довжиною до LPT плати) двожильний дріт, поставити на нього кнопку і спробувати нею вмикати-вимикати - працює коректно?



Якщо працює на окремому дроті то замість кнопки - підключаєте контакти реле плати і тестуєте

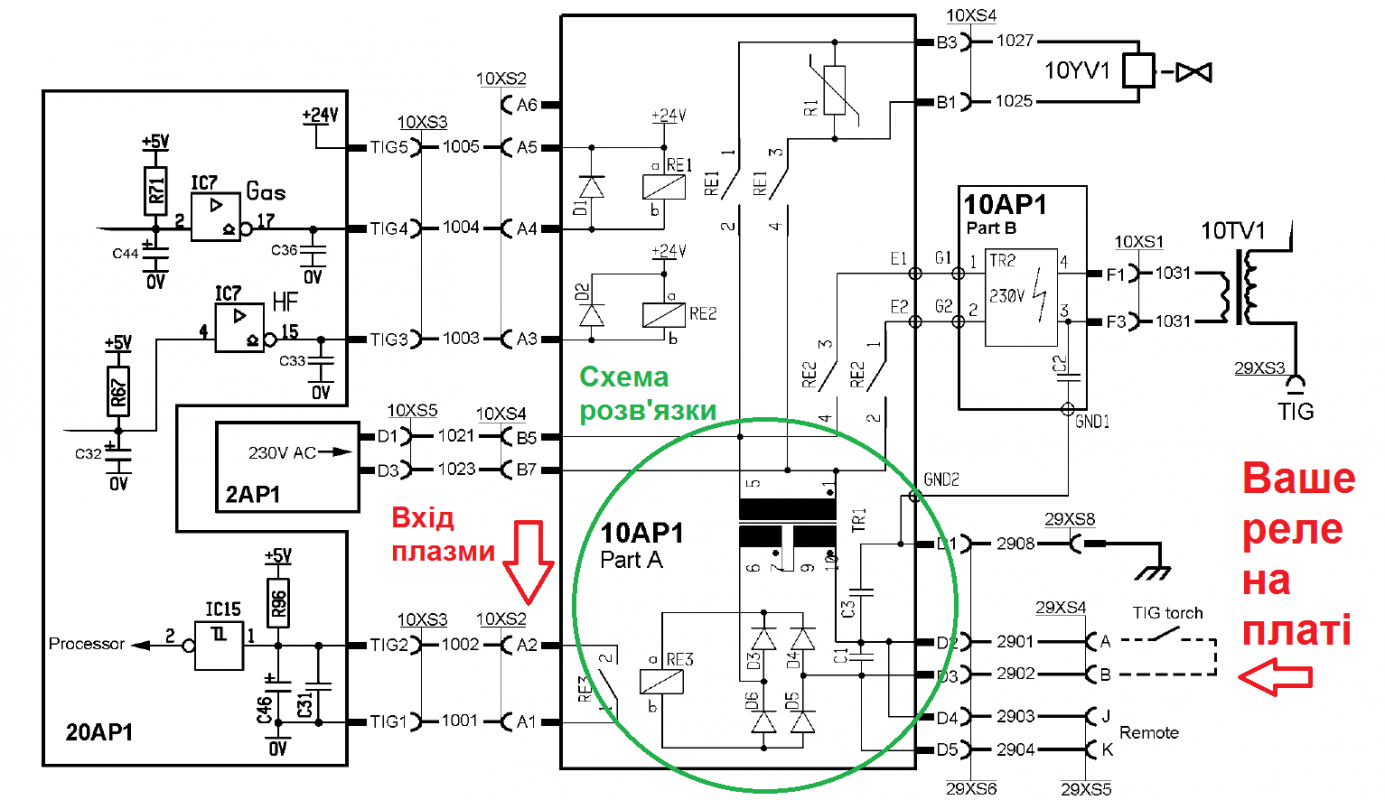

П.С.Ось схема "справжньої" розвязки входу включення від ESAB TIG200. Зауважте що використано окремий!!! трансформатор для живлення лінії звязку до кнопки на рукаві.

Скоріш за все у вашому апараті такого нема.

Тому я думаю, що ваш дріт до плазми - велика антена... Але що вона ловить зараз невідомо!



[zooh 0]

Дякую всім за допомогу. Два дні працював, все добре. Найперше замінив плату Мач 3 - не допомогло, відключив додаткове реле 12 вольт біля плазморіза, два провода на включення підключив напряму до плати, йде окремий провід двохжильний, перевірив включення тестером, спрацьовувало добре. Ну, думаю, ріжу. Загрузив файл і в цей момент згорів блок живлення в стійці, якраз з нього і йшло живлення на плату Мач 3, додаткове реле і ТНС. Після заміни БЖ два дні працює. Додаткове реле, яке зняв, не залипло, спрацьовує щоразу. Глюки йшли зі стійки, бо тільки зняття роз'єму з апарата виключало дугу. Апарат у мене такий, 380 вольт, сімейство Верона. Була думка взяти GTM з пневмопідпалом, але ПВ 40%, або й менше, я ріжу 6 мм при 55А і то буде не робота, а мука, інші варіанти ціна космос.
