Mamaj Garage

Плоскошліфувальний 3г71м

184 сообщения в этой теме

урррра))) спасибо.огромное. и вдогонку не сочтите за наглость- как смазываются сепараторы крестового стола?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#117315 Опубликовано: (изменено)

7 минут назад, enot сказал:

урррра))) спасибо.огромное. и вдогонку не сочтите за наглость- как смазываются сепараторы крестового стола?

по гибкому шлангу заходят в крестовое стол, посередине, настраивается подача смазки на гидрораспредилителе

мамай фото прилагал пару постов выше




Изменено пользователем voronin_10
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

неправильно вопрос поставил. а куда смазка должна сливаться из под сепараторов. сверху подается а вот отвод куда?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
12 минуты назад, enot сказал:

неправильно вопрос поставил. а куда смазка должна сливаться из под сепараторов. сверху подается а вот отвод куда?

если можеш максимольно стол отгони к колоне и тогда увидиш сливное отверстие в станине оно идет по углам в коробку где распредилитель, куда далше пока непонял сам.....

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

завтра попробую. спасибо. у меня сейчас крестовый снят

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

хотя сегодня лазил ничего не нашел

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

вечерком сделаю фото\видео

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
13 часа назад, enot сказал:

урррра))) спасибо.огромное. и вдогонку не сочтите за наглость- как смазываются сепараторы крестового стола?

Смазка подается в штуцера крестового стола, потом по трубочкам в направляющие продольного стола, через крайние отверстия попадает самотеком на направляющие крестового стола, от туда через отверстия, расположенные ближе к лицевой части станка, самотеком сливается в полость коробки шестерен и золотников, от туда самотеком сливается в бак через шланг, который установлен под блоком золотников.

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#117536 Опубликовано: (изменено)

вставлю своє питання, як ставиться той ігольчатий підшипник і як воно там виглядає?

отже отвір змазки таки закрили чимось.... будем виймати....

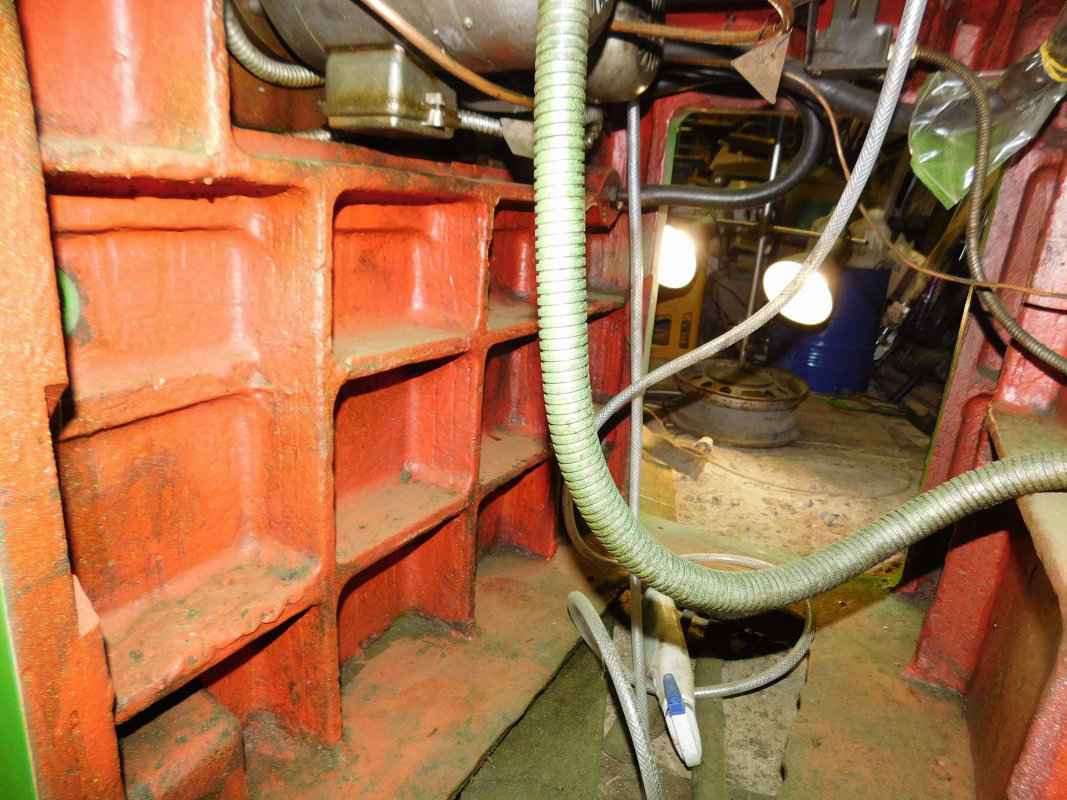

фото мого додаю...

по поводу отворів в мене так






Изменено пользователем voronin_10
1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

абсолютно исчерпывающе. все ясно большое спасибо. на следующей неделе буду уже крестовый ставить на место и начинать покраску. все вымыл направляющие и сепараторы в прекорастном состоянии. хочу только промыть все трубочки системы смазки и попродувать начисто.мыть буду винсом для очистки инжекторов. отьедает всю срань начисто. ну и полная замена масла..

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Может кому надо, заказал новый ремень здесь:


ремень плоский 1250-40-3(толщина 3 мм) - 1398,50грн
срок изготовления 2-3 рабочих дня
ООО ПКП "ЕВРОПРОМКОМПЛЕКТ", г. Харьков

Тел.:+38 057 756 98 39
Тел.:+38 057 756 36 70

e-mail: [email protected]

сайт:http://www.ep-k.com.ua
сайт:http://www.epk.zakupka.com



Тел.:+38 068 278 83 11 Kievstar    Тел.:+38 063 774 71 30 Lifecell     Тел.:+38 050 217 73 55 Vodafone



2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#118266 Опубликовано: (изменено)

11 минуту назад, Андрей-пилот сказал:

Может кому надо, заказал новый ремень здесь:


ремень плоский 1250-40-3(толщина 3 мм) - 1398,50грн
срок изготовления 2-3 рабочих дня
ООО ПКП "ЕВРОПРОМКОМПЛЕКТ", г. Харьков

Тел.:+38 057 756 98 39
Тел.:+38 057 756 36 70

e-mail: [email protected]

сайт:http://www.ep-k.com.ua
сайт:http://www.epk.zakupka.com



Тел.:+38 068 278 83 11 Kievstar    Тел.:+38 063 774 71 30 Lifecell     Тел.:+38 050 217 73 55 Vodafone



сделай фото нового ремня рядом со старым, чтоб было с чем сравнивать



можеш сделать фото как стоит ремень, уменя чот сползает, видно либо чтото с шкивами либо криво собрано....

может увижу где косяк...





шпиндель реально вынять так чтоб нетрогать регулировочные вкладышы те что его держат, промыть надо

Изменено пользователем voronin_10
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Добрый день.

Фото, как стоит ремень, будет месяца через два, шпиндель( в смысле вал) если снимите, то вкладыши вывалятся однозначно, причем поставить их обратно без регулировочных работ не получиться.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Доброго времени. Шпиндель вынимайте. Не бойтесь. Вкладыши пронумерованы, да и работа по регулировке не долгая. Где-то было видео, как регулировать при помощи щупов (кажись у Дятьки Максима?, может ошибаюсь). Себе так делал. Потратил на это максимум час. Пока полет нормальный.

Задам еще вопросик начинающего шлифовщика - кто, как фиксирует синусную плиту. У меня только с одной стороны фиксация на гаечку под м8. Соответственно, когда нужно ставить большой угол, под ролик уже плитки не положить. Создается ощущение, что она под кругом пружинит. Для моей работы пока не критичто, но явно нужно что-то добавить, для жесткости.



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ну вот могу и кусок своего станка показать







0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 години назад, enot написав:

ну вот могу и кусок своего станка показать



Направляйки не шабрили?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

под сепараторами идеал а к продольному чуть позже

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На вогнутих призмах видно відмітини від роликів, а це вже пару-тройку соток.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
5 минут назад, Ігрек сказал:

На вогнутих призмах видно відмітини від роликів, а це вже пару-тройку соток.

це якщо точково дивитись а в площині ціею пожибкою можна знехтувати

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 21.06.2018 в 21:26, Naval сказал:

Доброго времени. Шпиндель вынимайте. Не бойтесь. Вкладыши пронумерованы, да и работа по регулировке не долгая. Где-то было видео, как регулировать при помощи щупов (кажись у Дятьки Максима?, может ошибаюсь). Себе так делал. Потратил на это максимум час. Пока полет нормальный.

Задам еще вопросик начинающего шлифовщика - кто, как фиксирует синусную плиту. У меня только с одной стороны фиксация на гаечку под м8. Соответственно, когда нужно ставить большой угол, под ролик уже плитки не положить. Создается ощущение, что она под кругом пружинит. Для моей работы пока не критичто, но явно нужно что-то добавить, для жесткости.



макс казав що регулювання треба робити по спец оправці, бо такого можна нарегулювати....

там же і паралельність столу впринципі в пампорті це зразу перших пару вимірювань, тому і питаю, токарний помоєму лекше вивести...



хоча досвід приходить з практикою...



@enot что за краска, грунтовал?

кисточка или задул?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

грунт эпоксидный а краска акрил. пульвер

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 06.06.2018 в 18:24, voronin_10 сказал:
В 05.06.2018 в 21:49, Naval сказал:

Доброго времени. Когда перебирал шпиндель у себя таких деталей не обнаруживалось. Подтекало масло, когда давление большое на маслостанции.

а большое это сколько?

У меня вот так. За точность показаний не ручаюсь. Манометр не поверенный.


0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Доброго времени суток!

Возник вопрос , куда стекает масло с вертикальных направляек? Не могу догнать ... Или его там не так много для слива ? Буду благодарен за помощ !!!

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
, semi написав:

Доброго времени суток!

Возник вопрос , куда стекает масло с вертикальных направляек? Не могу догнать ... Или его там не так много для слива ? Буду благодарен за помощ !!!

На землю стікає, там її не багато, змазуються вертикальні направляючі та гвинт поперечки тільки коли тиснеш на кнопку змазки.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#136169 Опубликовано: (изменено)

хлопаки, треба порада чи то носом натикайте, ось притягнув і відмив свій бвк щоб глянути осцилом як воно дає сигнал скільки вольт і як круто він наростає і спадає,

обламався я короче, фото бвк нижче

коли на червоний+ зелений- подаю 24в з лабораторніка то споживання 0.012а коли ввожу заслонку спрацьовує захист по току, жре порядка 400мА і свистить на жовтому постійно 3.4в відносно зеленого



бвк труп?

поідеї живоення і полярність по схемі правильно визничив, коли на червоний- а на зелений+ то споживання 0 бо спрацьовує захист діодом, отже транзюк пробитий виходить...

@Одессит дай совет

а можно ли заменить наш бвк на такой как на фото ниже(крайнє)?




Изменено пользователем voronin_10
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
