Ремонт задньої бабки 1к652, ще один варіант.

42 posts in this topic

#282409 Posted

Доброго часу всім. В цій темі спробую описати свій варіант ремонту задньої бабки токарного 1к625 Лубенського станкобудівного заводу. Виробник важливий тим, що корпусні деталі станка не підходять від звичайних 1к62, тому приходиться реставрувати те, що є. По механіці ( вали і шестерні) питань немає, підходять, та не про них розмова. Тема буде мабуть не на один пост, тому що займався бабкою не один місяць по наявності часу , постараюся згадати все, фото робив у процесі, надіюсь, вони допоможуть мені згадати, а комусь не робити моїх помилок... Отож, шановне панство, сідайте зручніше та розпочнемо цю сподіваюсь, цікаву хоч комусь історію... Отже, дано токарний після ремонту, станина відшабрена, каретка зібрана, контрольні проточки без ЗБ ( задньої бабки) зроблені, поки все задовольняє, окрім самої ЗБ. Розпочав із підошви. Вона вже була пришабрена до станини, правда без орієнтування до будь-чого, потрібен був допоміжний місток при шабровці, то й підігнав під станину. Перед початком робіт перевірив станину на "гвинт" рівнем, встановленим на "літачок". Ще коли шабрив станину, взяв за звичку кожен день перед роботою перевіряти цей параметр, воно й не потребувало частої підстройки, але так спокійніше. Заміряв у двох площинах відносно направляючих по площині прилягання корпусу ЗБ. Заміряв індикаторною стійкою, встановленою на поперечку та рамним рівнем, орієнтуючись від площини прилягання кронштейну гвинта та вала. Також був і брусковий рівень, в поздовжній площині відносно направляючих. Загалом, перевівяв усим доступним, для виключення помилки. Результати перевірки завал на 0,3мм в сторону патрона в поздовжньому напрямі та 0,7мм в сторону призми в поперечному. Рамний рівень приклав до площини кронштейну вала та гвинта, зчитав показники, потім плитками КМД підібрав підкладки під рівень на підошві, щоб отримати такі самі показники. Різниця в плитках була така ж сама, як і показники індикатора, 0,7мм. Також заміряв і передні упорні площини шпонок, на предмет повороту підошви. Всі показники записав.












1

Share this post


Link to post
Share on other sites

#282418 Posted

Продовжимо. Буду розповідати по частинам, бо все валити в купу то занадто. Тим більше, що робота роблена не вчора... Станок ремонтується по наявності часу, буває що й тижнями не підходив, то пів- дня можна виділити, а буває лише часу якийсь гвинтик для нього зробити... Зате є час обдумати... Але ми відволіклися. Є такий цікавий станок, ОД-61-7. По суті, той же 7307гт, але стіл повертається . Є основний стіл, синусний ( якщо я правильно його називаю), та мала бути ще приспособа з поворотним столом для довбання пазів в прямих та конусних отворах, з можливостю ділення. На жаль, вона мені не дісталась, а шукати деталі на станок, випущений  перед розвалом Союзу і з трьох значним серійним номером заняття так собі... Розвернув стіл у потрібну позицію, закріпив підошву задньої бабки на ньому, базуючись на плоскій направляйці та роликах у призму і повертаючи весь кубик столу та піднімаючи сам синусний стіл, викатав по індикатору потрібні цифри, записані при вимірах на станині. Ну і про шпонки, звісно, не забув. Закріпив, перевірив ще раз і пройшов усі площини за один установ. Зняв, установив на станину, перевірив, що там настругав, все зійшлося з тим, що планував.











1

Share this post


Link to post
Share on other sites

#282419 Posted

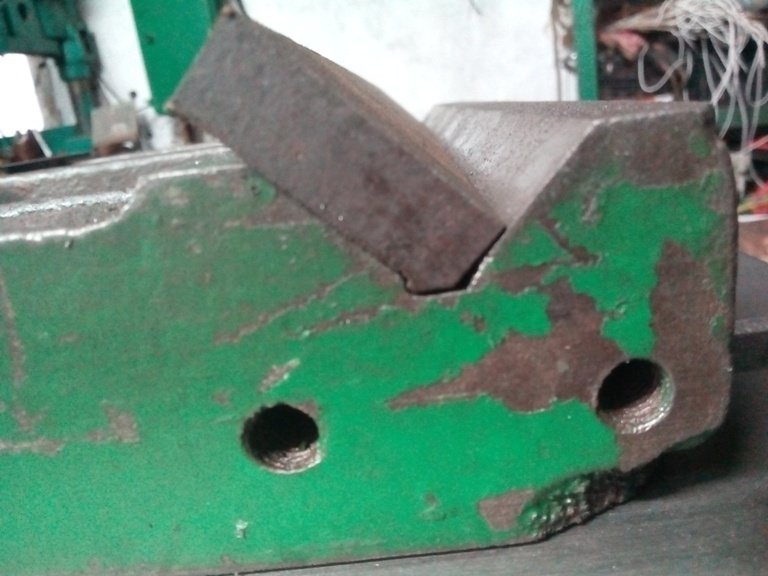

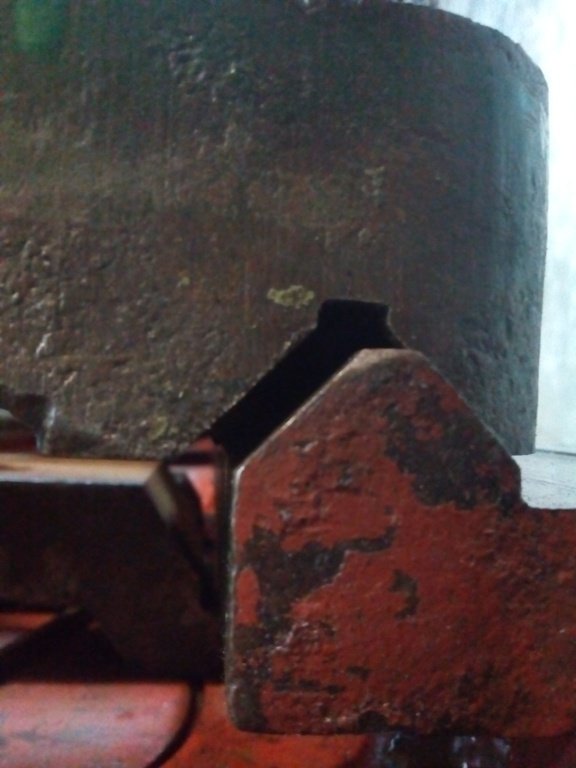

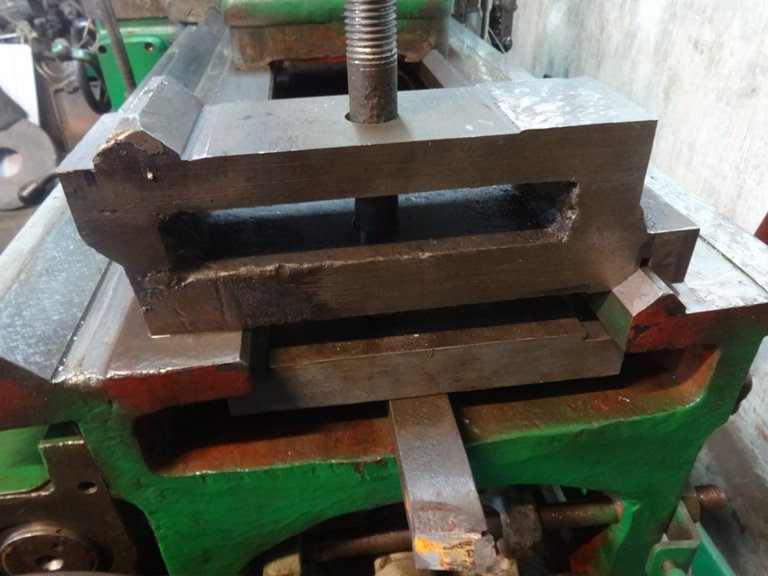

Далі сам корпус. Площину прилягання корпусу до підошви пришабрив по плиті 400 на 400. Потім цією плошиною установив на стіл строгального та трохи освіжив верх корпусу, назвемо це "переніс базу". Переустановив на нову базу, відкатався індикатором по упорним площадкам шпонок, трохи освіжив їх та простругав похилі частини для шпонок, кут 45 градусів. Про ці шпонки окрема розмова, ще коли робив підошву, звернув увагу, що ці похилі направляючі, назвемо їх так, лежать не в одній площині. В попередньому посту на одному з фото видно, що одна вже оброблена, а іншу бере з краю, вона повернута відносно першої, вже обробленої. Зрозуміло, що про підстройку бабки в поперечній площині при такому розположенні цих площин не може бути й мови, воно просто застопориться в одному положенні, а при переміщенні буде лізти чи вверх, чи вбік... Якщо буде взагалі... Не будемо про ще замислюватись, вирівняв та й усе.





1

Share this post


Link to post
Share on other sites

#282422 Posted

Потім прийшов час для вимірювання товщини компенсаційних накладок. Але перед цим декілька слів про сам корпус ЗБ, без цього відступу картина буде не повна, та й може буде зрозуміліше, чому я вибрав такий, може й задовгий та заскладний спосіб ремонту. Але я відштовхуюсь від своїх можливостей. Хоча до деяких робіт прийдеться вернутися повторно, але про це згодом. І так, корпус ЗБ. Нормальна піноль цих станків діаметром 75мм, ремонтна 80мм. На цьому вже стояла 83,5мм. Розточувати під більшу мабуть було б самонадіяно, гвинт із ручкою фіксації пінолі є на фото, його вже обдерли по центру на наждаку, бо чіплявся за піноль... Торець корпусу під фланець гвинта теж  схожий на решето, деякі різьби вже відкриті у отвір пінолі. Сам корпус, нагадаю, литий під цей станок, на звичайних 1к625 стоїть корпус ЗБ такий же як і на звичайних 1к62, різниця тільки в товщині підошви, на 1к625 вона вища на 50мм. На цьому ж станку взяли звичайну підошву та виготовили вищий корпус ЗБ, так що міняти корпус не варіант... Сама піноль сира, не гартована, без фіксатора від повороту інструмента. Спосіб кріплення гайки видно на фото. Запресували гайку, засверлили два отвори, нарізали різьбу, закрутили гвинти та відрізали шляпки. В один кінець... Мабуть, подальший ремонт не розглядався... Та ми відволіклися. Встановив підошву та корпус на станину, вкинув піноль. Індикатором в патроні обкатав її, встановлюючи підкладки між підошвою та корпусом, вийшов майже в центр. Спочатку думав ставити накладки між корпусом та підошвою, але висота упорної шпонки буде замала, не годиться... Та й саму підошву  було потрібно змістити "на себе", бо корпус із неї дуже звисав... Тому підкладки перекочували до станини, з послідуючою обкаткою по пінолі. З товщиною накладок визначився.

















0

Share this post


Link to post
Share on other sites

#282424 Posted

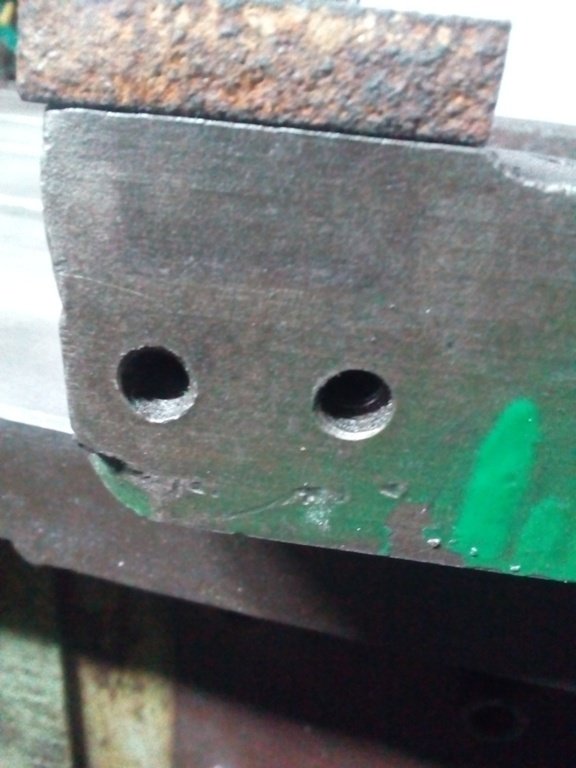

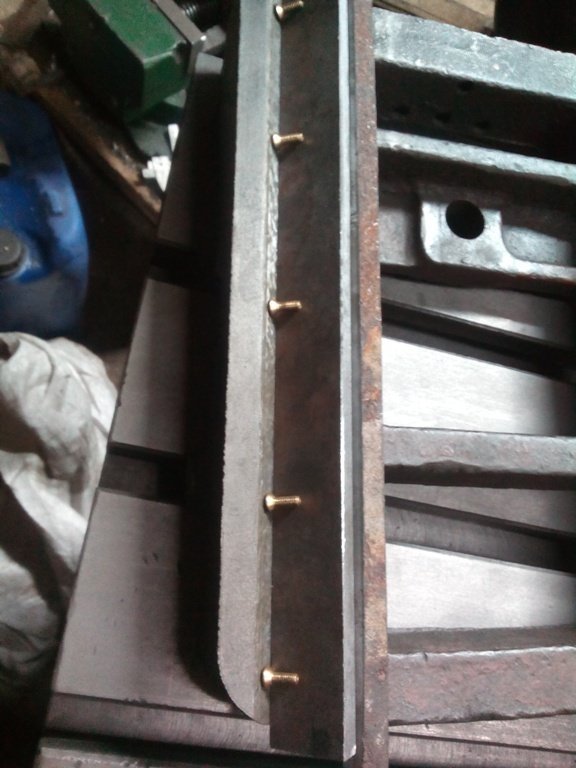

По матеріалу накладок. Вибрав чавун. По перше він був. Ще коли робив каретку, настругав заготовок, підшукуючи матеріал потрібної якості. Чавунні плити варочних панелей мають гарний склад, щільний матеріал та мілке зерно, плюс випалені від жиру дуже гарно... Саму каретку залив стиракрилом, дуже вдячний користувачу Андрей 642, за наданий матеріал, про те є окрема тема. Також попросив у нього ще одну порцію матеріалу, думав заливати піноль, але знову забігаю наперед... Тож вернемось до накладок. Ще, як по мені, плюс того матеріалу в зносостійкості та відсутності пластичних деформацій, що при зажимі- віджимі задньої бабки таки має значення. Плюс до того, при хорошому прибиранні сміття та змащуванні цей матеріал по людським міркам у тому станку буде вічним... Нарізав на строгальному пластинок, з рифленою поверхнею, для кращого приклеювання, заготовив латунних гвинтів із високими шляпками, щоб при послідуючій обробці шліци під викрутку зрізалися. Посвердлив, нарізав різьби та забрав на епоксидку з пластифікатором і залишив на деякий час.












1

Share this post


Link to post
Share on other sites

#282430 Posted

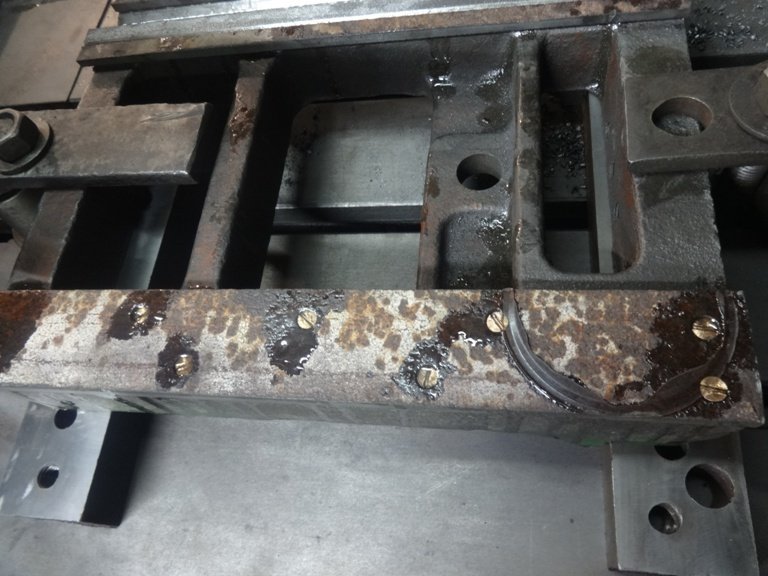

Застигло, за декілька днів закріпив на строгальному станку, взявши за базу упорну площину шпонок. На фото у направляючих призми видно шліци на гвинтах під викрутку, зараз їх немає. Після обробки та пришабрювання була трохи піднята стороні підошви над призмою, тому простругав та перешабрив ще раз, поки підошва не стала по рамному рівню одинаковими показниками із кронштейном гвинта та вала і по індикаторній стійці в поздовжній та поперечній площинах відносно каретки та направляючих станини  не вийшов на нулі. Заміри по тому самому принципу, повторні фото не робив. Підошва також пришабрена до корпусу, з шпонками морока, пришабрити щоб брало все, включаючи похилі площини- то ще те заняття...



















2

Share this post


Link to post
Share on other sites

#282464 Posted

Далі- отвір пінолі в корпусі. Нагадаю, сама піноль діаметром 83,5мм, на середньому вильоті люфт 0,5мм по індикатору. При замірі нутроміром передній отвір по відношенню до заднього + 0,22мм. Вирішив спочатку розточити як чисто, потім вже вирішувати подальший вид ремонту. Після пришабрювання підошви до корпусу та станини отвір пінолі при обкатці індикатором, закріпленим в патроні, був вище осі шпінделя на 0,15мм, залишив як є, для розточки не принципово. Сам корпус виставив по індикатору ( знову ж по отвору) в поперечній площині та стягнув з підошвою шпилькою. Далі підготовка до розточки. Борштанга та люнет. Люнета звісно немає. На очі потрапив саморобний, який робив для виготовлення універсального шпінделя під розточний станок. Висота центрів того станка 160мм, цього 250... З металолому пластина 30мм, порізана газовим різаком та зварена через проставки в потрібному положенні, потім відпалена в дров*яному котлі. На строгальному підігнані розміри ( сам люнет був закріплений за внутрішній отвір на самому токарному в патроні, кулачки "на розжим", залишилось тільки зробити так, щоб ця підставка щільно зайшла між станиною та підошвою люнета). Далі пришабрювання підошви і до люнета, і до станини. Також зроблена і фіксуюча пластина. Отвір не по центру, його розміщення диктував існуючий отвір в люнеті, але як показали подальші події, це ні на що не впливає.









1

Share this post


Link to post
Share on other sites

#282481 Posted

Подобається ваш підхід до ремонту,слідкую за темою.

0

Share this post


Link to post
Share on other sites

#282487 Posted

@Zzz , дякую для того й пишу, може комусь знадобиться. Станкоремонт діло таке, не прогнозоване та не стандартне, у кожного свої погляди на це діло. Я робив так, комусь це здасться єресью, хтось, надіюсь, візьме щось корисне. Корисне може бути будь- яким, від повторення чогось подібного, до, як в тому відео "ну нахєр" ( так, буває лихословлю, маю таку слабину, розумію, що це не гарно, і по можливості виправляюсь), може комусь це допоможе не бігати по граблям, типу "взяв станок, там тільки пару десяток зносу, шабером за два махи зробиться". Хоча мені така робота десь подобається, тому і вліз у цю авантюру. Але знову відволіклися. На черзі борштанга. Цілого кругляка на 70мм такої довжини не було. Знайшов на метломі вал від ПРТ, сільські знають, що воно таке, розкидач добрив та перегною. Товстостінна труба діаметром 65мм. Підрихтував у знайомого на пресі та на 1м63 з однієї установки зробив базу для установки в патрон та посадкове під підшипник і бігову доріжку для люнета. На потрібній довжині просвердлив отвір,   на 24,5мм, потім розгорткою на 25мм підчистив та запресував на клей направляючу для різця, 12мм, також під розгортку, для подачі різьба м14 крок 1. На фрезерному зробив виборку та різьбу м8 для стопоріння різця.






0

Share this post


Link to post
Share on other sites

#282489 Posted

ЗБ будете втулити бронзою?

0

Share this post


Link to post
Share on other sites

#282490 Posted (edited)

Ні, про все розкажу поступово... Щоб нічого не забути.

Edited by стани
0

Share this post


Link to post
Share on other sites

#282509 Posted

Під мікрометр зробив дві проточки, відстань між ними на довжину обробки ( в даному випадку це довжина задньої бабки. Потім дві індикаторні стійки в двох площинах, виставив паралель ходу та висоту підйому різця люнетом ( підйом 0,08мм). Фото зі стійками для прикладу, значення на індикаторах ніякої інформації не несуть. Робота морочлива, перевіряв по декілька разів. Само собою, перед самою розточкою станину ще раз перевірив "літачком" з рівнем, на відсутність гвинта. Розточив як чисто за декілька проходів. Було 83,5мм, стало 84,22, якщо вірити моїм замірам. Різниця в діаметрі на всю довжину 0,01мм, під кінець мабуть різець підсідає, один прохід займає приблизно 30 хвилин. Міряв з обох сторін.  Еліпсу також немає, крутив нутроміром у різних площинах, результат не змінний. Отвори з різьбами відкрилися ще більше...




















0

Share this post


Link to post
Share on other sites

#282538 Posted

Зняв розточений корпус із станка. Далі треба було вирішувати, який спосіб ремонту вибрати. Мабуть, треба було замовити шліфовану скалку під розмір нормальної, не ремонтної пінолі та виконати заливку стиракрилом, а потім підігнати існуючу піноль під той розмір. Але шукати круглу шліфовку не став, хоча мабуть і вартувало би... Одним словом, пішов по найбільшому опору, заливка зекономила б час та зусилля і можливо в кінці кінців  якість... Вирішив гільзувати корпус. З матеріалом вигадувати нічого не став, піноль стальна- гільзуємо чавуном. Бронза чи щось подібне теж були б не погані, але вартість... З чавуном же було простіше. В якості заготовок- чотири гільзи від двигуна "Запорожця"- сороковки, зняті із самого двигуна у знайомого металоломщика. Якби був менший діаметр отвору, можна було б купити Вазовські гільзи, але вони були замалі по зовнішньому діаметру. Тому й ЗАЗ, там під ребрами достатньо тіла.  Якість цього чавуну гарна, всеж це циліндр двигуна, а не просто якась відливка. Внутрішній діаметр був 76мм, плюс присутній знос, але це не важливо. Довжина одного циліндра здається 130мм, так що чотирьох вистачило з запасом. Ребра на циліндрах збив молотком, потім обдер вчорнову на станку, взявши на розжим кулачками та підперши грибком. Чистовий розмір вже робив в центрах, затиснувши в патрон та проточивши підходячу заготовку під конус та підперши тим же грибком. В кінці всі гільзи торцьовані. Контроль по мікрометру, натяг відносно отвору + 0,01 - +0,02мм. Була також зроблена оправка, бо без неї то все не зібрав би. Також використав червоний фіксатор різьби. Чавун він склеює дуже гарно, перевіряв, експериментував. Фото процесу не робив, цей клей застигає швидко, тому зі збиранням тягнути не вартувало б. На словах: для нанесення клею була зроблена довга щіточка на дерев*яній рейці, нею нанесений клей на внутрішню поверхню отвору корпусу. Також клей був нанесений і на кожну гільзу. Порядок такий: корпус установлений передньою частиною догори, дві гільзи з передньої сторони, потім перекидаємо та ставимо ще одну гільзу та невеликий шматочок, він стоятиме біля фланця, навантаження там бути не має.  Розмічено, на яку глибину має зайти перша гільза. Оправка, молоток поважче про всяк випадок, зайшло тугенько, але без неприємностей. Без оправки того б точно не зробив, чавун, тонкі стінки та удари речі не сумісні... Свого пресу поки не маю, а затягувати шпилькою часу б не хватило, цей клей дійсно застигає швидко.



4

Share this post


Link to post
Share on other sites

#282546 Posted

С гильзовкой интересное решение! А есть фото таблички Вашего станка(не видел ничего кроме Красного пролетария и Орджоникидзе)?

0

Share this post


Link to post
Share on other sites

#282573 Posted

17 годин назад, ZkostyaZ написав:

таблички

Був впевнений, що фото табличок на компьютері є, але знайшов лише одну, давню, але то нічого, зроблю нові. По гільзовці- а чому б і ні? Якщо подумати, з якою інтенсивністю ходить поршень у циліндрі двигуна, то навряд чи можна співставити це з інтенсивністю руху пінолі в корпусі... Тим більше дешевшого матеріалу навряд чи знайдеться, про якість чавуну у циліндрах я вже згадував... Тим більше цього щастя для ремонту двигунів зараз придбати можна любих розмірів, просто мені підвернулись ЗАЗовські, та й розмір розточки був завеликий. Тепер по ресурсу цього вузла ( та й станка після ремонту в цілому), мої думки. В оригіналі також чавун по сталі, так що умови рівні. Паспорт рекомендує капіталку  ( я надіюсь, маю право називати цей ремонт капіталкою) через сім років двохзмінної ( як я зрозумів, восьмигодинної) роботи, при належному використанні та вчасному регулюванню та змащуванню.  Станок мій, працюватиму сам, тож виходить 14 років. До того ж я не збираюся проводити за ним по вісім годин щодня. Може колись звичайно і буде, але щоб так інтенсивно- сумніваюсь. Є менші станки, так що невеликі деталі на нього в основному не потраплять ( хоча не факт). Так що можна ще раз подвоїти, я так думаю. Хоча ні, мабуть забагато, додамо просто ще сім років. Маємо 21 рік. А тепер те, про що рідко хто задумується- ми самі, наш ресурс. Мені, наприклад під 50, додамо оті 21... Питання, нахріна, вибачаюсь, мені в такому віці, якщо звичайно, дотягну, токарний станок? Хоча все може бути, не зарікаюсь, але все таки... Так що сміливо можна розраховувати, що цього станка має вистачити на весь час функціонування майстерні. Звичайно, можуть ще бути шестерні, ремені та підшипники, але це типові деталі, які можна придбати і замінити, зараз мова про геометрію.



0

Share this post


Link to post
Share on other sites

#282578 Posted

Продовжимо, попередній пост то таке, роздуми. Встановив бабку на станок, борштангу на місце, ще раз "літачок" з рівнем, освіжив під мікрометр шийки на борштанзі, виставив підйом +0,08мм.  В процесі роботи  декілька раз коригував люнетом висоту підйому, не втрапив з першого разу. Кінець борштанги в люнеті закріплений через підшипник кулачками. Зробив три чи чотири проходи, зняв борштангу, різниця показників на всю довжину, з якої сторони не міряй і в якій площині не повертай- також 0,01мм. На одному фото з задньої частини видно стик гільз.

















2

Share this post


Link to post
Share on other sites

#282583 Posted

Спасибо за табличку. Это как я понимаю, очень редкий зверь.

По поводу гильзовки задней бабки - я восхищён Вашей находчивостью! Работать будет аж бегом.

0

Share this post


Link to post
Share on other sites

#282651 Posted

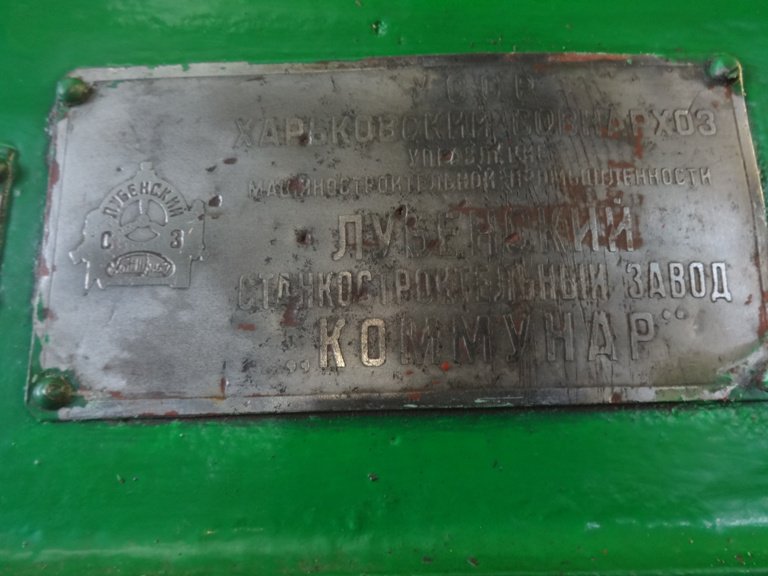

Додам ще фото табличок, з різних ракурсів деякі ділянки читаються краще. Крайня ліва - табличка ремонту, токар, який колись на ньому працював, казав що сам їздив із станком у командировку в місто Старобельськ на Луганщині. Цю табличку можна було й не чіпляти, та, думаю, станок її заробив,, тому й прикріпив на місце... Рік випуску 1959, серійний номер 396. Випущено було їх мабуть таки не багато. Завод спеціалізувався по шліфувальних верстатах, про токарні їхнього виробництва нічого не знайшов, може виробляли на залишкових потужностяж, або спробували, не пішло та й кинули.. Гадати можна довго.







0

Share this post


Link to post
Share on other sites

#282659 Posted

59-й год выпуска, что-то мне подсказывает, что это прородители стандартной кашки с Красного пролетария.

0

Share this post


Link to post
Share on other sites

#282660 Posted

Далі потрібно було довести до ладу поверхню з- під різця. Хонінгувальних робіт на таку довжину ( 420мм) поблизу ніхто не робить. Порадившись із Савелійовичем, вирішив таки робити сам. Розумію, що на таку довжину щоб не зробити з отвору "банан" чи ще якусь фігуру, відмінну від циліндра,  потрібна хона з брусками хоча в 250- 280мм, але... Те, що буде описано далі, можете вважати "колхозом", не ображусь, у кожного свої можливості, якби була можливість зробити це поряд, не задумувався би, та відправляти цю залізяку в турне по Україні я не готовий. Отож був взятий корпус від старої хони, під стандартні 160-ти міліметрові бруски. У знайомого були із ясеня зроблені рейки відповідної товщини, порізані в розмір та закріплені замість брусків. Хона зафіксована в закритому стані та в центрах на токарному ті бруски проточені в потрібний розмір. Перевіряв, при відкриванні бруски переміщуються без перекосів та конусності, а більшого і не потрібно, хона може й древня, але механізм відкривання залишився в порядку. Далі на фото видно, з підручного мотлоху був зібраний тримач із замком та гвинтом для подачі брусків. В якості штовхача- дерев*яна рейка в трубі, її видно на фото ( здається, ніжка від стільця, чи щось подІбне). Виглядає дико, але це разовий інструмент, більше використовуватися навряд чи буде, тому не має сенсу робити щось краще. Якщо мені потрібна оснастка, якою я буду користуватись часто, то роблю її максимально якісно, в даному ж випадку є розумна доцільність... Корпус ЗБ закріплений на столі строгального, стіл повернутий на 90 градусів, отвором до гори, хона, обмотана наждачкою,  на тримачу вводиться в отвір, піджимається і з рівномірним зусиллим прокручуючи, подається вниз, потім до гори, в процесі роботи поливається солярою, яка стікає в лоток на підлозі. Конусність- 0,01мм, як не міряв. Можна було б і вивести в нуль, але сенсу не бачу, тоді б точно отвір зійшов з осі ( не факт, що й так не зійшов). Може, хтось би зробив по іншому, я ж зробив так. Рисок від різця немає- і добре.



















1

Share this post


Link to post
Share on other sites

#282662 Posted

, ZkostyaZ написав:

59-й год выпуска, что-то мне подсказывает, что это прородители стандартной кашки с Красного пролетария.

Тоді б думаю на тому "Красном пролетарии" були б хоч якісь згадки про таке виробництро, але в історії заводу, яка є в інеті, про будь- які спільні проекти з Лубенським заводом не згадується, цікавості заради був пошукав, та нічого не знайшов.

0

Share this post


Link to post
Share on other sites

#282674 Posted

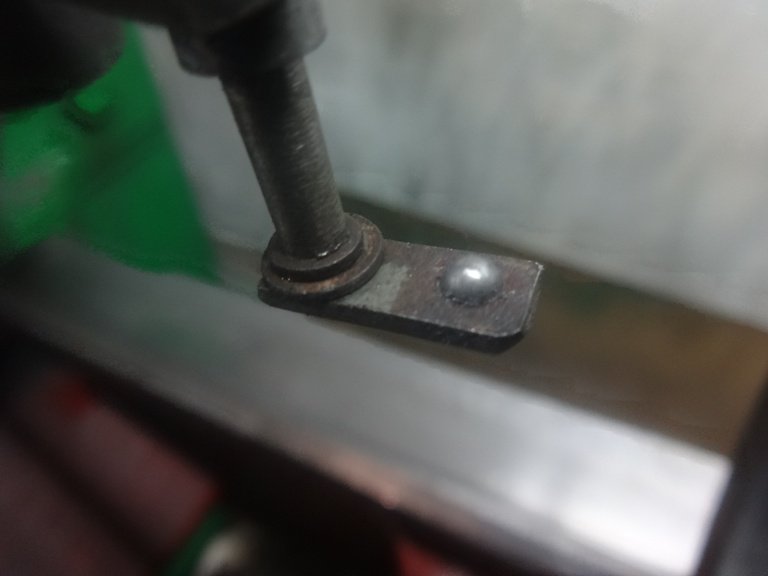

Глянув на вчорашній пост, таки пропустив ще одне. Підрізка торців. Різець потрібного типу у борштангу, подача викруткою ( гвинт зроблений довшим,  першого не вистачає по довжині ходу), привід вручну за патрон. Оберт патрону- трохи додав викруткою, і так до кінця... Передня частина так само, тільки різець інший, фото не робив. Ну і додам градус "колхозу", заміна індикатора ІРБ, контроль зміщення осі отвору догори, не знімаючи борштанги. Кронштейн на верх індикатора ІЧ, пружина від кулькової ручки, щоб перетягти рідну пружині ІЧ, пластинка з запресованою кулькою від підшипника. Думаю, з фото зрозуміло, що можна це неподобство ввести в отвір, не знімаючи борштанги.







0

Share this post


Link to post
Share on other sites

#282731 Posted

А наделки только на винты крепили или ещё клей какой был?

Пардон, если провтыкал данную инфу.

0

Share this post


Link to post
Share on other sites

#282734 Posted

, Красноармеец написав:

клей

Клей епоксидний з пластифікатором, Епокси-520, здається, чешський, дозування 2:1 з затверджувачем. Перед застосуванням, звичайно спробував склеїти різні зразки чавунних пластинок ( з різною поверхнею після обробки), знежирення ацетоном. Молотком, звісно, відбити можна ( не з першого разу, десь із третього виходило, якщо добре прикластись), але це не показник, молотком і живий чавун потовкти можна... Система приклеювання проста: спочатку розмітка, свердління отворів та потаїв, зкручування того всього гвинтами, загалом, перевірка нормального  збирання. Потім розборка, миття всього в ацетоні, сушка. Поки сохне, розвести клей. Нанести клей, не шкодуючи, прикласти накладку, гвинти також вкручені на клей. Пустоти в тому ділі зайві, навіть під шляпками гвинтів... Сушка ( чи полімеризація, кому як хочеться), через пару діб обробка...

0

Share this post


Link to post
Share on other sites

#282737 Posted

Далі- піноль. Нагадаю, стара піноль діаметром 83,5мм. Стопор від повороту інструменту відсутній, але проворотів чи задирів немає. протер поверхню конуса, як зміг, іржі немає, тільки потемніння. Борштангою з КМ5 та фарбою перевірив на відбитки, на фото не видно, поверхня темна... Якість відбитків не погана, хотілося б краще, але що маємо, відшліфувати конус ніде, це перевірив, ще коли робив шпіндель під розточний. Якщо легенько пристукнути конус при вставлянні, чіпляється глухо, тільки вибивати зі зворотньої сторони. Якщо ж пристукнути сильніше- зусилля для вибивання зростає гарно. Мабуть, тому й не було проворотів інструмента навіть без фіксатора... Мене таке влаштовує, вирішив попробувати підігнати цю піноль, якщо щось піде не так ( як у воду дивився), то хоч досвід залишиться...





0

Share this post


Link to post
