bogdangrinevic86

Тримач плашок в задню бабку

4 posts in this topic

Доброго дня. Стикнувся з великою кількістю нарізання різьби на шпильках, тому,поки мучив ту роботу звичайним плашкотримачем, почав  створювати альтернативу. У процесі виникло питання по конструкції. А саме, як краще фіксувати від провороту саму рухому частину на направляючій. Відповідно два варіанти: штифт по направляючому пазу. Або банально ручку для упору або тримання руками. Хто як порекомендує?

Хвостовик км5,основна посадка під плашку або  перехідник 65.


0

Share this post


Link to post
Share on other sites

Штифт с направляющей удобнее однозначно.

0

Share this post


Link to post
Share on other sites

#296297 Posted (edited)

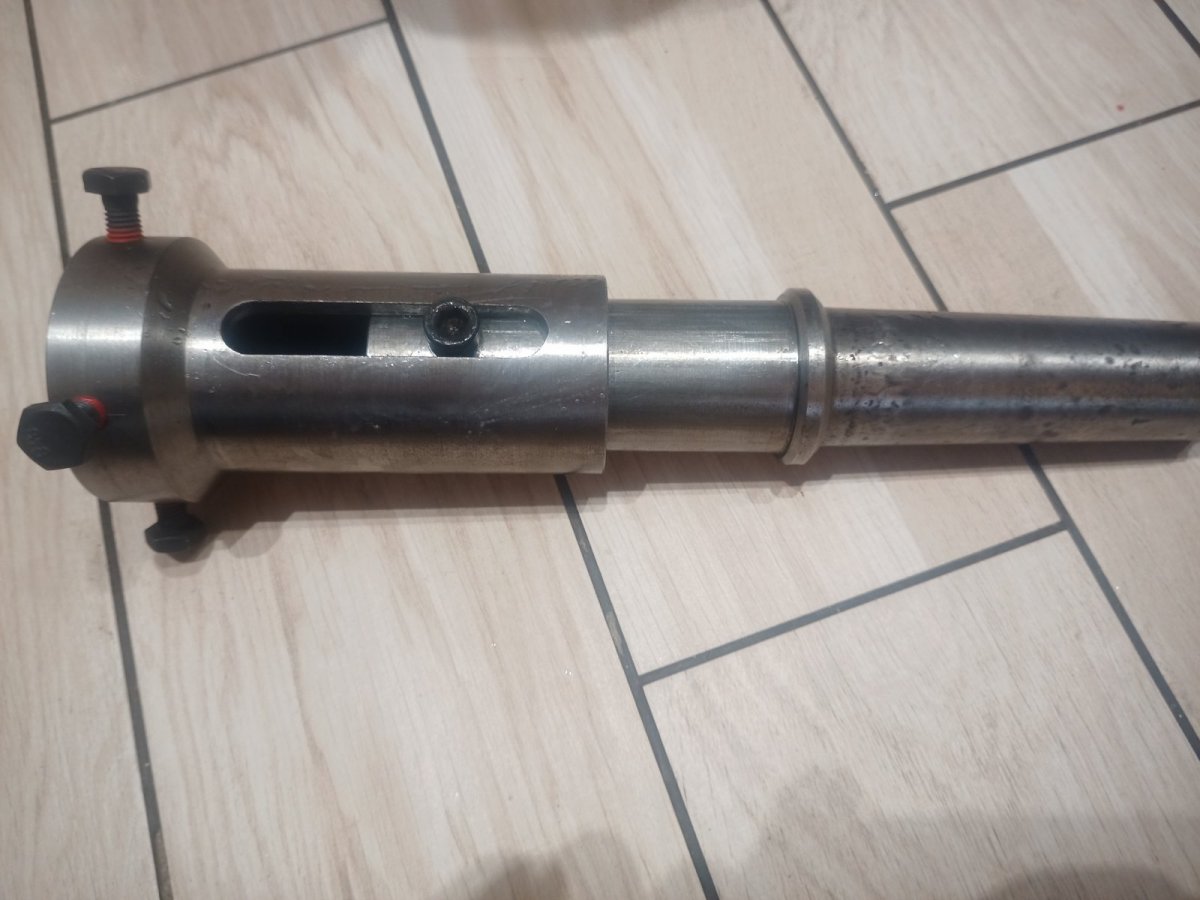

 Теж такий хотів робити. Але часу обмаль, замовник чекає. Зробив на швидку ось такий. Свою роботу виконав, на 150 деталях забракував лише одну, поки виставив точно.

Ріже на подачі 1.25, на низьких обертах.


Edited by IgorChe
0

Share this post


Link to post
Share on other sites

Зробив ось так


2

Share this post


Link to post
Share on other sites
