#301584 Posted (edited)

Всім доброго здоров"я!

нарешті прийшло до мене натхнення зробити брусковий рівень. Ампулу купив у тут на барахолці майже рік тому, та все ніяк...

отже, за основу для корпуса взяв товстостінну профтрубу 40х40х5.

схему конструкції вибрав на сусідньому чіпмейкері (механізм точної настройки ричажного типу)






спершу пофарбував корпус, але не дуже вдало (в кінці покрию кращою фарбою)

вибрав фрезою віконце для шкали ампули






поки що роблю один, але планую всього зробити три штуки






наступним кроком, приладнав до ампули металічні пластинки і засверлив отвори в корпусі







і ось ампула вже всередені...




ось так виглядає кріплення ампули в корпусі  --  як то кажуть нічого зайвого





ну а далі години дві, не менше,  грався  в гру "круть-верть" доки не добився однакових показників ампули  при поворті рівня на 180градусів







загалом першим етапом роботи задоволений. наступним кроком буде ричажний механізм для швидкої і точної калібровки рівня

також в кінці планую пофрабувати його, відшабрити робочу поверхню і закрити торці ось такими пробками




продовження буде...









































Edited by NirazuNeTokar
1

Share this post


Link to post
Share on other sites

  Основание несколько подозрительно выглядит.

0

Share this post


Link to post
Share on other sites

#301587 Posted (edited)

, vaycartana написав:

  Основание несколько подозрительно выглядит.

ви про швеллер на якому стоїть рівень?

так, страшненький але під рівнем він зачищений, до того ж рівень стоїть на двух точках. і при розвороті він клався на ті самі опори

Edited by NirazuNeTokar
0

Share this post


Link to post
Share on other sites
29 минут назад, NirazuNeTokar сказал:

ви про швеллер на якому стоїть рівень?

так, страшненький але під рівнем він зачищений, до того ж рівень стоїть на двух точках. і при розвороті він клався на ті самі опори



   Основание шлифованное должно быть, или отшабренное, если вы хотите им пользоваться, как мерителем.

0

Share this post


Link to post
Share on other sites

#301594 Posted (edited)

, vaycartana написав:



   Основание шлифованное должно быть, или отшабренное, если вы хотите им пользоваться, как мерителем.

100% согласен. инструмент в процессе изготовления - даже до половины не дошёл

Edited by NirazuNeTokar
0

Share this post


Link to post
Share on other sites
2 часа назад, NirazuNeTokar сказал:

ну а далі години дві, не менше,  грався  в гру "круть-верть" доки не добився однакових показників ампули  при поворті рівня на 180градусів

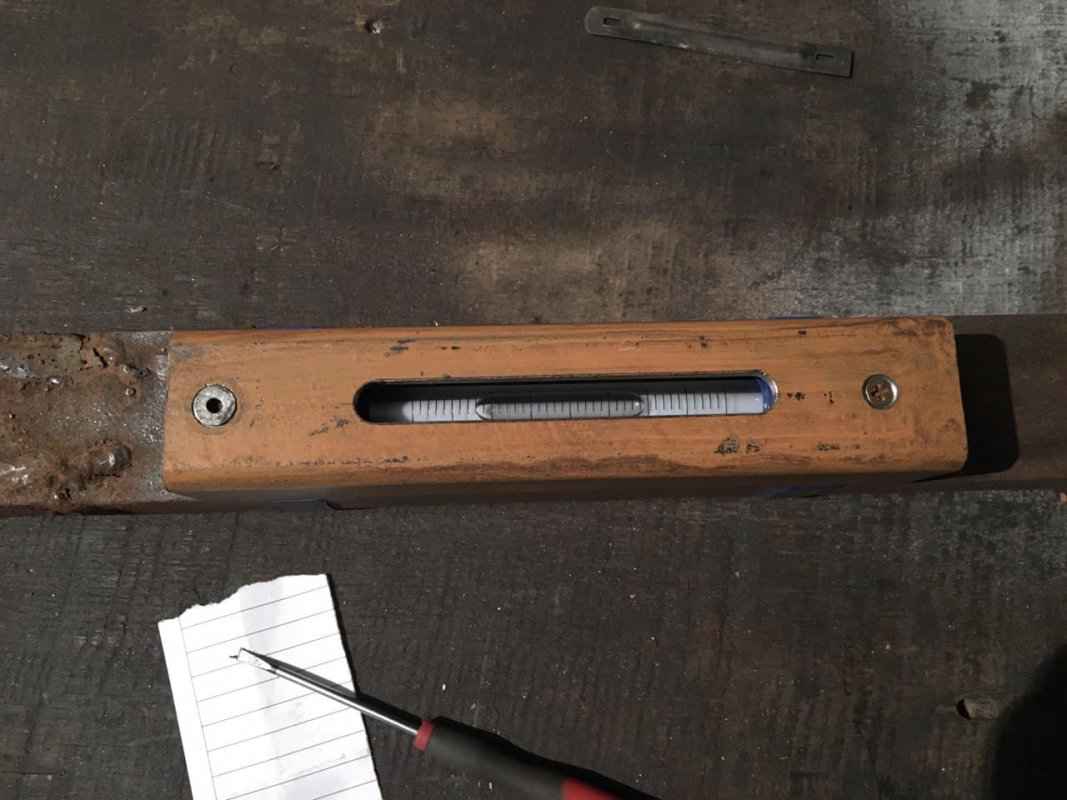

Якщо два фото під реченням вище демонструють реальний стан речей, то я вас розчарую: при перевороті ваш рівень бреше рівно на три поділки. Ну і, виставляти рівень без відшабреної поверхні і не на плиті - ...

0

Share this post


Link to post
Share on other sites

Ампула не буде коректно показувати якщо нема орієнтації від провороту рівня довколо осі тієї ж ампули. Для цього не спроста там стоїть ще одна мала ампула з малою булькою.

0

Share this post


Link to post
Share on other sites
10 годин назад, am.ok написав:

Якщо два фото під реченням вище демонструють реальний стан речей, то я вас розчарую: при перевороті ваш рівень бреше рівно на три поділки. Ну і, виставляти рівень без відшабреної поверхні і не на плиті - ...

На фото показано працездатність конструкції. Інструмент як такий не готовий, писав про це вище

0

Share this post


Link to post
Share on other sites
3 години назад, Дядько Максим написав:

Ампула не буде коректно показувати якщо нема орієнтації від провороту рівня довколо осі тієї ж ампули. Для цього не спроста там стоїть ще одна мала ампула з малою булькою.

дякую за зауваження, буду думати як це реалізувати

0

Share this post


Link to post
Share on other sites

Минулої зими мене теж надихнули на виготовлення рівня, Гена Базарко на ютуб. Поділюсь своїм баченням саморобного рівня.        Корпус краще робити з чавуна,потім буде легко відшабрити ніжки. Після мех обробки відпалити заготовку шоб з часом менше повело. Ампулу помістити у  ложе на авто шпаклівку. З оного боку  ложе ковпачок на різьбі,на ковпачку хвостик з різьбою м3  7мм довжиною, інша сторона з лапкою яка буде затискатися між двома установочними гвинтами "гужонами". Гужони з мілкою різьбою зроблені з головок імбусів. Як зміг зобразив на малюнку, червоним виділив гужони і пружинну пластинку.


0

Share this post


Link to post
Share on other sites



2

Share this post


Link to post
Share on other sites
, Максим 87 написав:

Як зміг зобразив на малюнку, червоним виділив гужони і пружинну пластинку.

так, є така схема, бачив.

але вибрав для себе трохи складнішу схему виконання для того щоб потім при потребі можна було легко відкалібрувати інструмет



хотів ще уточнити, чи правильно я вас зрозумів? ви відпалювали чугунний корпус після фрезування? Який терморежим був при цьому?

0

Share this post


Link to post
Share on other sites

Так відпалював після фрезеровки. Грів до 600 градусів і тримав 3 години, повільне охолодження у печі.

0

Share this post


Link to post
Share on other sites
