Parxom

Бюджетный фрезер ЧПУ.

90 posts in this topic

В 27.11.2019 в 15:14, mikeshevk сказал:

Может кто что знает, насколько она качественная.

Есть у кого соображения по поводу целесообразности покупки такой рамы. Или городить свою из профильной трубы + шабрение?

викинете гроші. вали без опори гнутимуться на міліметр посередині

0

Share this post


Link to post
Share on other sites
В 27.11.2019 в 15:14, mikeshevk сказал:

Всем доброго времени суток. Долго искал и не нашел никакой информации о рамах с али, вроде этой https://ru.aliexpress.com/item/32876428972.html?spm=a2g0o.productlist.0.0.26f11cc2oQFivN&algo_pvid=3876be65-43c3-4cdc-a04d-b20dc4b5a090&algo_expid=3876be65-43c3-4cdc-a04d-b20dc4b5a090-1&btsid=cfe833ff-e644-413e-a5cb-edbc9f0a7653&ws_ab_test=searchweb0_0,searchweb201602_5,searchweb201603_55



Может кто что знает, насколько она качественная.

Есть у кого соображения по поводу целесообразности покупки такой рамы. Или городить свою из профильной трубы + шабрение?

Для фанерки пойдет.

Что бы что то искать нужно чётко понимать что вы хотите обрабатывать .

Если для побаловаться то с фанеры можно купить. И хватит на первое время.



0

Share this post


Link to post
Share on other sites
В 17.12.2019 в 13:11, mikeshevk сказал:

Доброго времени суток. Вопрос к ТС - как там 4 ось, уже установили? Видео будет? Какие возникли трудности?

Приветствую.

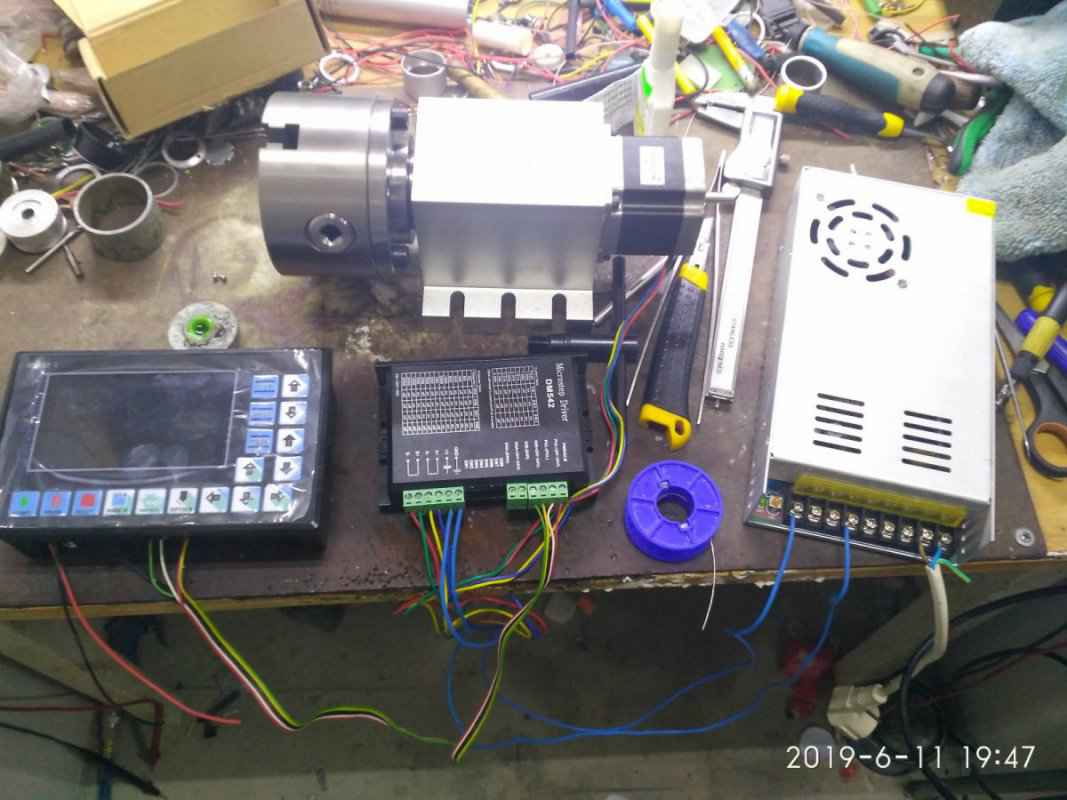

Ось установил без особых проблем. К контроллеру подключил без проблем. И настройка тоже без проблем.

Уже делал работу на 4 ой оси.

Но так и не научился программно обрабатывать на 4ой оси.

Работа была сделать на дюралевой крышке накатку 2 мм фрезой.

В приказе написал программу фрезеровка по вектору отрезка 10мм за 2 прохода. А потом в ручную поставлял градусы поворота оси. И все получилось.

Но хотелось бы программно это научится делать. В Ютубе мало реальных уроков на 4ю ось.

Может кто то тут снимет ролик , буду благодарен. Могу и проспонсировать пиво)))))

0

Share this post


Link to post
Share on other sites
В 22 декабря 2019 г. в 17:37, Parxom сказал:

Приветствую.

Ось установил без особых проблем. К контроллеру подключил без проблем. И настройка тоже без проблем.

Уже делал работу на 4 ой оси.

Но так и не научился программно обрабатывать на 4ой оси.

Работа была сделать на дюралевой крышке накатку 2 мм фрезой.

В приказе написал программу фрезеровка по вектору отрезка 10мм за 2 прохода. А потом в ручную поставлял градусы поворота оси. И все получилось.

Но хотелось бы программно это научится делать. В Ютубе мало реальных уроков на 4ю ось.

Может кто то тут снимет ролик , буду благодарен. Могу и проспонсировать пиво)))))

обращайтесь, поделюсь информацией по обработке в 4й оси.



0

Share this post


Link to post
Share on other sites

Большое спасибо.

0

Share this post


Link to post
Share on other sites

Есть проблема на моем станке.

На шпинделе стоит китайский частотник  брал его отдельно от шпинделя. Он меня замучал уже. Бывает при фрезеровка он уходит в аварию и останавливает шпиндель. А оси дальше работают. Уже штук 5 фрез сламало.

Ошибка UP

Напряжение бывает падает тут не чо не поделать а вот как заставить контролёр видеть эту ошибку?


0

Share this post


Link to post
Share on other sites

@Parxom зазвичай частотник має змогу видавати певні сигнали на клеми (виходи) або на релюхи. можна туди завести шпіндель реді. і цей сигнал заводити на вхід меси. там щось типа шпіндель ат спід точно було.

0

Share this post


Link to post
Share on other sites

Я делал просто - включал реле частотника в цепь е-стоп.  Ну у меня не меса, просто через ЛПТ управление.

В заводском ЧПУ у меня все привода также выводят станок из готовности при аварии, но вход отдельный, в случае проблем стойка выдает сообщение  "Авария привода".

Также есть отдельный выход если задание на шпиндель пошло а он не вращается (например не собралась цепь enable). В таком случае просто перестают работать подачи, пока не запустится шпиндель c выводом соответствующего сообщения.



1

Share this post


Link to post
Share on other sites

У меня вот такой контролер


0

Share this post


Link to post
Share on other sites

#220463 Posted (edited)

@Parxom

Ось з Вашого мануалу:


Ось опис виходів:


А це параметри які треба змінити, щоб вихода працювали. Там є таблиця роботи функцій, вибираєте ту ,яку Вам треба, і підв'язуєте функцію до вихода( в параметри 45-47 вписуєте число від 0-99, де число означає функцію спрацювання даного виходу).


В вашому випадку треба вибрати або 4, або 5, в залежності від способу роботи кнопки Емерженсі( по високому, чи низькому рівню). Даний вихід підвязуєте паралельно з кнопкою емерженсі(грибком), або заводите окремо в плату. І коли значення на виході зміниться, це буде симулювати нажаття грибка і робота програми зупиниться.

Це якщо по простому.👋



Поки писав, Вже і контроллер показали. Покажіть опис входів, може там вже є окремо виділений вхід контролю роботи шпінделя чи окремого привода. Тоді і на моніторі можна буде побачити помилку роботи.



Edited by andrysir1
Доповнення
0

Share this post


Link to post
Share on other sites

Большое спасибо за такое подробное объяснение. Вчера опять фрезу сламало. Нужно положить этому край))).

И так

На кнопку естоп не совсем хочется подключать. Так как при ее срабатывании придется по новой фрезеровать + проценты все сбиваются это подача , обороты шпинделя, и ручная скорость подачи.

Думал на кнопку пауза это завести. При паузе все останавливается и в это момент можно опять запустить шпиндель и нажать кнопку старт. И все продолжится. Как думаете?




0

Share this post


Link to post
Share on other sites

Это видео о обработке дюрали Д16Т. А точнее на что способен бюджетный ЧПУ фрезер. Для тех кто ищет станок под определенные задачи и не хочет купить трактор для поездок в магазин за хлебом.

0

Share this post


Link to post
Share on other sites



2

Share this post


Link to post
Share on other sites

Немного гравировки



2

Share this post


Link to post
Share on other sites



1
