Всем привет. Созрел я наконец-то создать тему о станках ЧПУ. В этой теме я расскажу о запуске двух станков - токарного и электроэрозионного.

4

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#224752 Опубликовано: (изменено)

в прошлом году мне посчастливилось продать практически все что у меня было- 3 токарных станка с ЧПУ и один фрезерный. На видео погрузка Hyundai HIT15S. Жалею конечно что не создал тему по его пуску, но там сильно интересного и небыло - ремонт датчика привязки инструмента и ремонт привода револьверной головы.



Изменено пользователем VldLg
2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#224755 Опубликовано: (изменено)

так как место в мастерской как известно долго не пустует в гараж заезжает следующий пациент :)




там уже стоит и электроэрозионный, но фотографий с разгрузки его нет, так как мысли, после того как я его увидел в кузове были примерно такие " дорогой металлолом...!" ну и я этот позор конечно не сфотографировал :) Забегая вперед скажу что я тогда сильно ошибался.



Токарный станок - Tornos-Schaublin 65TM-Y

Электроэрозионный - Mitsubishi FX-10

Изменено пользователем VldLg
2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вы их привозите, запускаете, а потом продаёте. Я правильно понял?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#224760 Опубликовано: (изменено)

30 минут назад, Ervidoff сказал:

Вы их привозите, запускаете, а потом продаёте. Я правильно понял?

 Я на них еще и работаю :)



Теперь о станках - Электроэрозионный - самый маленький у этого производителя - считается 5-ти осевым - есть координаты X,Y,Z,U и W

Из минусов - нет вообще никаких разъемов, то есть сама машина с блоком управления и баком промывки соединяется проводами, которые идут непосредственно на платы. Нет такого - разъединил разъемы и перевози станок, который кстати из 3 отдельных единиц состоит. Все провода надо откручивать в шкафах от клемм. Вроде в более поздних версиях появились разъемы, но мне от этого не легче.

Токарный поинтереснее - 2 револьвера, контршпиндель, ось Y, линейки, там где привод через ремни и как вишенка на торте - немагнитная станина :) весом где-то 6 тонн. ну и 8 температурных датчиков, якобы для компенсации температурных расширений винтов, станция СОЖ на 25 атм со своей системой подогрева(не понятно зачем) и системой фильтрации.

Изменено пользователем VldLg
4

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если с Европы, было бы интересно узнать о доставке (разтаможка. цена...)

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@VldLg після запуску не забудь пляшку шампанського об верстат розбити :)

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#224774 Опубликовано: (изменено)

32 минуты назад, aegis сказал:

@VldLg після запуску не забудь пляшку шампанського об верстат розбити :)

токарный я уже запустил и снова разобрал, после того как в стужке нашел немножко роликов с кареток :)



Изменено пользователем VldLg
2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 минуту назад, VldLg сказал:

токарный я уже запустил и снова разобрал, после того как в стужке нашел намножко роликов с кареток :)



Где-то я это уже видел... :)

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#224778 Опубликовано: (изменено)

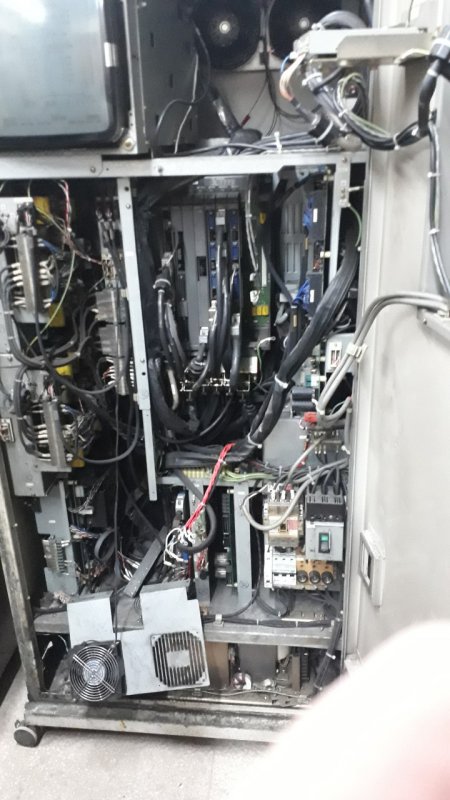

номного фото о состоянии эрозионного )))








как видно на последнем фото нехватает одного блока - сущей безделицы - PD-21 - блока питания

и если в запуске токарного я практически уверен, то тут думаю меня могут ждать сюрпризы. Кстати блок питания уже куплен и стоит на своем месте.

Изменено пользователем VldLg
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
10 минут назад, VldLg сказал:

токарный я уже запустил и снова разобрал, после того как в стужке нашел намножко роликов с кареток :)



зажал шампусік - тепер розбирай:D

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
6 минут назад, Одессит сказал:

Где-то я это уже видел... :)

А все банально просто - протерлась защита и на рельсы начала сыпаться стружка, но это пол-беды - оказалось что рабочий пробег кареток всего-то 100 км :) и чем больше жесткость станка (преднатяг) тем меньше пробег. Как на зло рельсы самые длинные - 1700мм - по ним ездит и нижний револьвер и контршпиндель. Так что имеем купить две 35е роликовые рельсы и 8 кареток. Ну и надо сказать что рельсы я никогда не менял.

6 минут назад, aegis сказал:

зажал шампусік - тепер розбирай:D

от шампусика меня пучит - я лучше разберу :)

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
11 минуту назад, VldLg сказал:

Так что имеем купить две 35е роликовые рельсы и 8 кареток. Ну и надо сказать что рельсы я никогда не менял.

Не вам мне говорить, что чем точнее и быстроходней станок, тем дороже его обслуживание на единицу рабочего времени. В общем случае всё можно свести к известной формуле E=MC(sqrt)...
Ну, или всякие мелкие твари с частотой сердцебиения более 200 уд/мин. Живут сильно меньше...

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Одессит а сколько стоит время?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
9 минут назад, VldLg сказал:

@Одессит а сколько стоит время?

Смотря чьё... "Железное", или "живое"?
По всяким теориям ценность времени колеблется от нуля до бесконечности.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#224797 Опубликовано: (изменено)

Первое с чем пришлось столкнуться на шаублине - не работающие вентиляторы усилителей. Снимаем, чиним, получаем ошибки позиционирования :)




Ну и в довесок ошибка на блоке, отвечающем за механизм выгрузки деталей.

Изменено пользователем VldLg
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вернее не так... Получаем только ошибки по механизму выгрузки - все остальное просто не работает....

Настало время открыть книги :) все приводит к плате расширения - плате отвечающей за сбор сигналов и их обработку.


0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#224805 Опубликовано: (изменено)

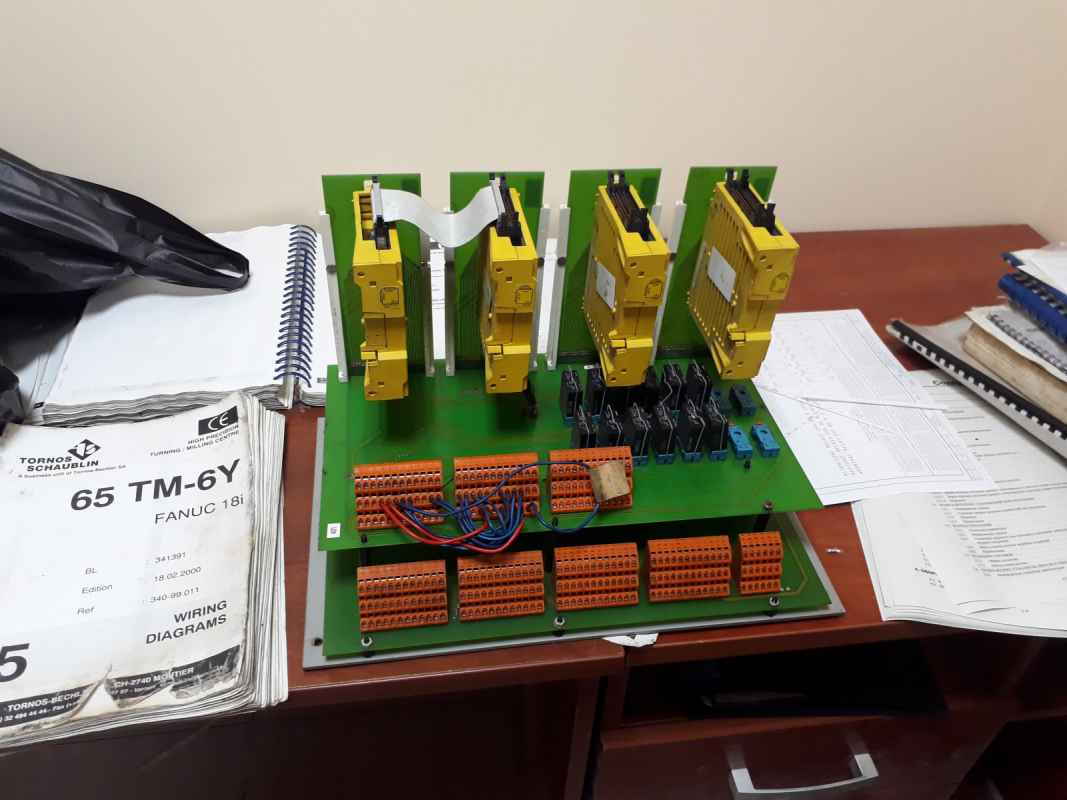

Это единственная плата, которую надо было сделать производителям. Они ее конечно сделали, но поставили под вентилятор охлаждения шкафа. С вентилятора затягиваемая СОЖ капает на плату и получаем небольшое КЗ. Его предидущиий владелец конечно-же починил, заменив выгоревшие дорожки проводами, но плата продолжала гнить и по приезду сгнила дорожка питания одного из контроллеров (желтая коробочка)



Окисленная дорожка - правый верхний угол на фото


Полечил :)

Изменено пользователем VldLg
2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#224807 Опубликовано: (изменено)

Ставим плату назад и.... револьверы после включения уезжают вниз :) и больше ничего....

Забегая наперед скажу что одно твердотельное реле оказалось пробито и все оси растормаживались сразу после включения станка, а должны  только после того как включается сервопривод.



На этом фото хорошо видна выгоревшая дорожка.

Все провода маркированы мной перед съемом платы - в швейцарии их видимо помнят все наизусть...


Изменено пользователем VldLg
2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А почему нет фотографий чекушки найденной в отсеках станка? xD

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#224839 Опубликовано: (изменено)

17 минут назад, sanlevdb сказал:

А почему нет фотографий чекушки найденной в отсеках станка? xD

Думаю вытащили где-то на таможне...



Продолжим...

Врезультате плясок с проводами, контакторами и реле станок начал двигаться

но все еще требовал инициализацию револьверов и писал про какие-то ошибки концевиков в них. :). Принимаю решение разобрать однц из револьверных голов чтобы понять что не так.... Немецкий чертеж от Sauter`а у меня конечно же был, но видимо его чертят специально так, что по нему что-то  понять не немец не сможет.

video-6174d49f02ae956bd23e776ae59a91b1-V.mp4




Изменено пользователем VldLg
1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Наконецто. Пошел за попкорном. 9_9 Вопросов много. Ну задам пока один.

12 часа назад, VldLg сказал:

как вишенка на торте - немагнитная станина

Как это?



А если на двушпиндельном станке идет обработка, то после перехвата еще считается "в одну установку", т.е. ось сохраняется? Если да, то как эти оси между собой выравниваются?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

причина была найдена - при транспортировке расцепилась муфта привода револьвера. Шестеня привода револьвера провернулась относительно шестерни пивода приводного инструмента в результате чего не происходило включения муфты которая все это соединяет.... Немного сумбурно, но фотографий я почему-то не сделал. Вобщем принцип был мной понят и второй револьвер я уже не разбирал. Обошлось корректным выставлением параметров оси B на стойке.

Все заработало - револьверы крутились, оси ездили, ошибок небыло. Осталось только убрать стружку из-под защит и в бой.... но как говорит одна медийная личность " не тут-то было..."

В стружке под защитой попадается мне два красивых ролика диаметром 4.00 и высотой 5.50.

Снимаю порядком изношенную защиту с каретки и понимаю что вижу проблему...

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#224847 Опубликовано: (изменено)

16 минут назад, lissr сказал:

Наконецто. Пошел за попкорном. 9_9 Вопросов много. Ну задам пока один.

Как это?



Это примерно так:



не совсем понял вторую часть вопроса про оси, но попробую ответить.

при перехвате меняется ноль заготовки.

На станке всего 6 линейных координат - X1,Z1,Y1 - координаты верхней головы и X2,Z2 - координаты нижней головы и координата W -  положение контршпинделя.

Есть еще 4 круговые координаты С1, С2 - положение основного и контршпинделя в пространстве и В1,В2 - положение приводного инструмента.

Написание программы начинается с того что задается перехват детали а потом прописываются ноли детали и затем уже пишется программа для каждой из голов в соответствующем канале. Каналов 2 как и инструментов. Все это теоретически, как я это понял, читая иногда на ночь мануал по програмированию. На самой стойке я ничего пока не писал так как станок находился в условно-рабочем состоянии не больше 2 суток.

Изменено пользователем VldLg
2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#224848 Опубликовано: (изменено)

Ууууу, так в случае чего и в лом не сдать :) Не жили буржуи в наших реалиях
