AStorm

гидравлика, гидророзпределитель

7 сообщений в этой теме

Здравствуйте, возник вопрос по гидророзпределителям, а именно по обозначениям и подключению оных.

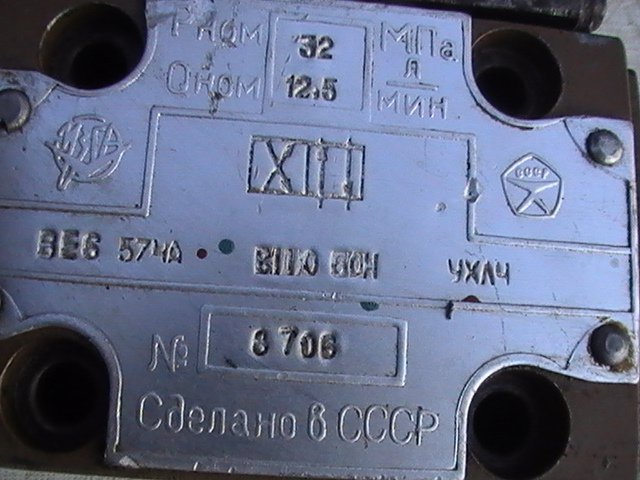

 Нужна схема трёх ходового клапана, то есть один вход и два выхода на выбор, как я понимаю  в советском( том что на первом фото) есть 4 отверстия, одно глушим, три других используем,

на другом фото буржуйский вариант там со старта 3 отверстия и кагбэ все ок схема также, но смущает направление стрелок

Вопрос нужно ли придерживаться направления потоков как на схеме стрелками или это не имеет значения



0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Подниму вопрос

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Нужно обязательно.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

#244921 Опубликовано: (изменено)

На первом переключатель меняет местами напор и слив. Другими словами, если это гидроциллиндр, то будет вперед и назад.Схема для поршневого циллиндра с двумя полостями.  Стопа там нет. Что там затыкать хотите? Если что то заткнете, то работать не будет.

На другом переключает циллиндр с режима вперед и слив закрыт, на режим напор закрыт и полость подключена к сливу. Пилот для плунжерного циллиндра с внешним принудительным возвратом штока (например пружиной).

Изменено пользователем Дядя_Уеф
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
4 часа назад, Дядя_Уеф сказал:

На первом переключатель меняет местами напор и слив. Другими словами, если это гидроциллиндр, то будет вперед и назад.Схема для поршневого циллиндра с двумя полостями.  Стопа там нет. Что там затыкать хотите? Если что то заткнете, то работать не будет.

На другом переключает циллиндр с режима вперед и слив закрыт, на режим напор закрыт и полость подключена к сливу. Пилот для плунжерного циллиндра с внешним принудительным возвратом штока (например пружиной).

Да не нужно мне гидро цилиндр к ним подключать, может я не ясно описал задачу, поясню: есть масло насос, который качает масло в пункт А, после срабатывания соленоида насос качает масло в пункт Б - схема трёх ходового крана, поэтому мне нужны только три отверстия в первом варианте,

Вопрос по второму варианту будет ли он работать по нужной мне схеме

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У вас ошибка в названии темы.

Распредеслитель, гидрораспределитель.

Розподільник (укр.)

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Второй получится так использовать. На линию В подавать давление, а с Т и Р выходы осуществить.

Первый не получится так использовать

4 часа назад, AStorm сказал:

варианту
