Прес в майстерню (ОКС?) 2135-1м, 1671

29 posts in this topic

Вітаю колеги та однодумці, в результаті сприятливих умов, гарного настрою та занадто багато оптимізму я став власником преса, точніше як завжди конструктора для дорослих :)



отже прошу допомогти опізнати пацієнта(теоритично пресс окс 1671)

схожий як в @Дядько Максим



при покупці толком не роздивився(відсутність толкового світла в приміщенні), та й погода -15 теж троха сприяла потупити,



отже що мене бентежить:

-гідроциліндр дуже схожий як в оригіналі, правда гайки на різьбі немає, є лише плита,  в сам корпус вставлена шайба, різьби в середині немає, шайбу прижимає нижня плита..



чи повинен ходити гідроциліндр вільно в гільзі, руками з колегою не змогли посунути в середину(киянкою теж), є ідея випхати за допомогою пневматики, піддасться, чи марна трата сил?



-бак ясно що колхоз, є якісь обмеження по баку чи можна будь що нержавіюче взяти на 2-3л масла?

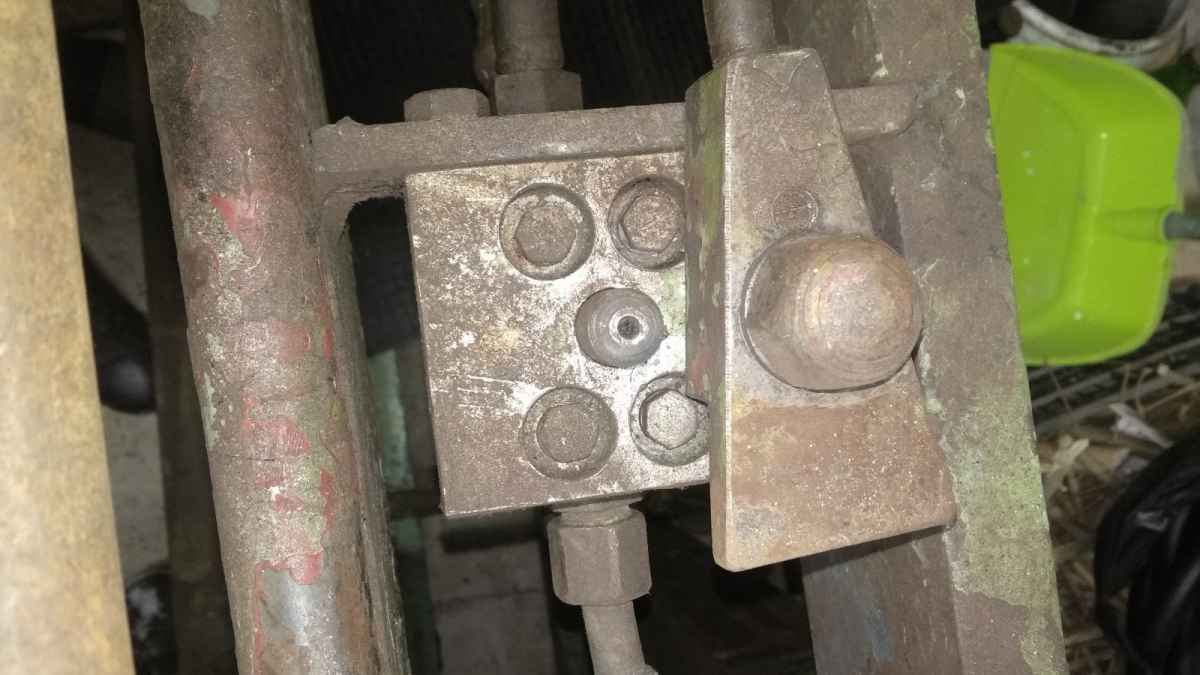

-чи є десь, крім відео ДМ, креслення чи паспорт на гідророзпридільник, щоб розібрати і зорієнтуватись в зазорах і ремонтопригодності вузла







-насос шестеренчачтий з мотором нерідні, для шестеренчастих насосів параметри мотора як підбираються?



-можливо хтось опізнає двигун

-а тепер бінго, рама, тут треба пояснення чи правильна модель чи можливо сам прес просто дуже древній





-колба я так розумію це якийсь відстійник - фільтр?



тапки і конструктивна критика вітаються























0

Share this post


Link to post
Share on other sites

#274617 Posted (edited)

насос НШ-32а-л

160кгс/см²

чи правильно я розумію що при оборотах 600 мені треба мотор P якого 5-6кіловат?







Edited by voronin_10
0

Share this post


Link to post
Share on other sites

#274640 Posted (edited)

Выложил паспорта на ОКС 1671 и Р337. Думаю пригодится.



Edited by Demetrius
4

Share this post


Link to post
Share on other sites

#290204 Posted (edited)

прес у меня 2135-1м









Edited by voronin_10
0

Share this post


Link to post
Share on other sites

#290205 Posted (edited)

как достать поршень с гильзы?

воздухом даванул, он вышел в положение макс(низ) а дальше я не понимаю как его достать, раньше дела с такими "маленькими"  пресами не имел



как вариант закрыть все отвертия и снова давануть воздухом,

или может есть варианты по лутше?

руками попросить не вариант, пробовал, стоит как в копанный

Edited by voronin_10
0

Share this post


Link to post
Share on other sites

В мене така ж задача була. Повітря не допомогло. Видавив гідравлічно інших способів не знайшов.

0

Share this post


Link to post
Share on other sites
57 минут назад, bogdangrinevic86 сказал:

В мене така ж задача була. Повітря не допомогло. Видавив гідравлічно інших способів не знайшов.

дякую що відповіли,

 доведеться їхати за маслом :(



яким саме методом встановлювали назад?

в мене є лише ідея з домкратом



0

Share this post


Link to post
Share on other sites

гідравлічним домкратом з обмоткою так як поршні в циліндр двигуна встановлюють

1

Share this post


Link to post
Share on other sites
В 18.07.2021 в 17:15, bogdangrinevic86 сказал:

гідравлічним домкратом з обмоткою так як поршні в циліндр двигуна встановлюють

скільки масла у вас в прес влазить?



приблизно прикинув що цилінд має обєм 1.5 літри з хвостиком

0

Share this post


Link to post
Share on other sites

Щось не так порахували, у сам циліндр при робочому ході десь літрів з 5 точно. Уся система заповнена у мене 8 приблизно.

0

Share this post


Link to post
Share on other sites

Випресовував шток при зібраній штатній системі крутячи вручну маслонасос. Відповідно куплено було 10 літрів мастила щоб із запасом на втрати.

0

Share this post


Link to post
Share on other sites
1 час назад, bogdangrinevic86 сказал:

Випресовував шток при зібраній штатній системі крутячи вручну маслонасос. Відповідно куплено було 10 літрів мастила щоб із запасом на втрати.

3.14здец

забув на пі помножити

4 749,25

дістав :)

весь в маслі бляха муха



скоро на круглошоіф

гайка як в паспорті відсутня,

все на болтах





0

Share this post


Link to post
Share on other sites

поршень



поясніть но мені хлопці таку штуку



на скільки я згаю для того, щоб шток ходив в обидві сторони має стояти дві воротнікові манжети,





тепер питання, так як на фото з низу просто О рінг,  я так розумію його треба замінити на аналогічну манжету як і зверху?



будова цікава




0

Share this post


Link to post
Share on other sites

При зворотньому ході тиск малий, то й така стоїть, так думаю.

0

Share this post


Link to post
Share on other sites

#290889 Posted (edited)

лан, заїду в понеділок до хлопаців що займаються гідравлікою, перепитаю все і куплю ремкоплект

Edited by voronin_10
0

Share this post


Link to post
Share on other sites
В 18.07.2021 в 14:51, bogdangrinevic86 сказал:

В мене така ж задача була. Повітря не допомогло. Видавив гідравлічно інших способів не знайшов.

є фото будови циліндра?

в мене він специфічний якийсь....

0

Share this post


Link to post
Share on other sites
6 часов назад, voronin_10 сказал:

тепер питання, так як на фото з низу просто О рінг

Одна манжета , один оринг

У вас на болтах шайба мабуть стальна зколхожена вже? Можна поміряти на скільки діаметр менше ніж поршень

0

Share this post


Link to post
Share on other sites

У мене ташор 1671м трохи будова циліндра не така, бо затягується гайкою у Вас плитою на болтах. Шток у мене так само манжета і орінг, можливо ваш після ремонту, бо у мене цільний чавунний.

0

Share this post


Link to post
Share on other sites

Скачайте паспорт і почитайте,дуже багато питань зникне. Я скачав і роздрукував усі можливі для сімейства пресів окс. Дуже помогло у підборі резинок та у самому ремонті+відео ДМ

0

Share this post


Link to post
Share on other sites
16 часов назад, Y.fowler. сказал:

При зворотньому ході тиск малий, то й така стоїть, так думаю.

У мене на трубогині 200атм. Стоїть дві кільцеві круглі манжети, як ви глаголите - "оринги". І працює вже довгий роки, при тому що поверхня ціліндру така страшна, що жах. Яке там дзеркало? Груба розточка з резонансними кільцями де не де.

0

Share this post


Link to post
Share on other sites

До речі поршня чугунного і штока 110,  а поршня ф 140 ні в кого немає?

0

Share this post


Link to post
Share on other sites
8 часов назад, bogdangrinevic86 сказал:

Скачайте паспорт і почитайте,дуже багато питань зникне. Я скачав і роздрукував усі можливі для сімейства пресів окс. Дуже помогло у підборі резинок та у самому ремонті+відео ДМ

у всіх паспортах однакові креслення або не всі паспорти дивився,



скоріш за все мій або дуже старезний або уже ремонтований



в мене немає таких кріплень як показував ДМ, в мене кріпиться все до швеллера(гідроциліндр)

відео ДМ вчора переглянув, все геть інше,



можливо колхоз можливо він такий і був на початках



циліндр має три отвори у всіх же лише по 2, третім в мене зроблено підривний кран на обратку(підйом в гору)



гідророзрридільник тоже цікавий  але без підкачки,



зеркало в трубі більш менш за виключенням двох полосок прихватів, впринципі віддирається, це не раковини і це добре



шток такий собі, треба також попрацювати 1000 або 1500 і буде гуд

бо наліт там де шток був висунутий є,



а по конструкції  зараз зроблю фото,

там все неоднозначно

0

Share this post


Link to post
Share on other sites

добрався я в майстерню

шток мабуть чугуній,

на фото на шток по черзі одяг все як розбирав,

все що одяг зверху те вставляється в виступ де мала бутти різьба



прижимається пластиною до циліндра



а сама плита вже кріпиться до швеллера

такі от справи



розміри зараз зніму













0

Share this post


Link to post
Share on other sites

#290955 Posted (edited)

мюдіаметр штока 110 по штангелю

до поршня 478мм

поршень 135

і підпруєинений кіцевичок в центрі

який впирається в виступ вкрученого перехідника під манометр



ну і поперечно в штокові є кругляк який випирає, він також підпружинений



такі от справи :)

можливо комусь допоможе





забавно, на болтах зверху поршня буква К,

цікаво який там має бутти клас прочності



@softm додайте в назву теми 2135-1м, 1671

дякую




Edited by voronin_10
0

Share this post


Link to post
Share on other sites

#290961 Posted (edited)

переглядав відео ДМ, схоже і в одночас різне,

гайка зовсім інша в моделей з буковклю М в кінці

підозрюю що таки шилд відповідає дійсності, він настільки древній що він просто 2135 ранніх випусків....



шток важить мабуть кілограм з 20

привезу ваги заміряю



"мы не ищем льохких путеймы, мы их находим" щось згадалось  :)
