Модернізація Morbidelli Author 503 під дверні коробки

120 posts in this topic

2 години назад, YuM написав:

Дякую за цікаве спілкування.

Немає за що, звертайтесь. Як то кажуть як немає що сказати, по суті,   то хоча б так...

1 година назад, Zliva написав:

Щось я вже загубився. Не знаю вже про який вестат мова йде. Тому трумфи і все,  що зв'язане не з А503 пропоную винести в курілку.

Ну про той другий верстат не я почав. Тому вибачайте за офтоп.

0

Share this post


Link to post
Share on other sites

Цей тиждень мучились з траверсами.

З 3х островів, що будуть ставитись в траверсу, один змогли встановити. Замовили пневматику якої не вистачає. Плити, фітинги, клапани.

Проклали кабель канали. Поки що на соплях. Щоб можна було тестувати софт.

Софт мусив дещо переробити. Не подобалось. Зараз траверси ставляться на тормоз. Коли штанга підїжає і захвачує траверсу тормоз віджимається. Коли встановили, то фіксується.

Додаю відео з проміжними результатами



1

Share this post


Link to post
Share on other sites
, Zliva написав:

8.       Для генерації куруючого коду написали власну програмулю https://youtu.be/flTGY7uRfNw

Відео приватне, не можу подивитись.

0

Share this post


Link to post
Share on other sites

@Zliva

1. Можете пояснити, чому все так складно? Везти БУ, потрошити, відновлювати на 10% функціоналу, щоб стругати тирсоплиту і картон? Чому не скласти з алюмінієвих профілів і порізаних на лазері пластинок верстат за 6К собівартості за місяць часу і вже мати все працююче?

2. І чому так багато спецдеталей?

От до прикладу, ви зробили ось такі прижими:




Я б робив такі:




Собівартість моїх десь приблизно.. взагалі ніxера не коштують, може 30грн і ще 10 порошкове фарбування. собівартість ваших десь по 700грн? Хоча от самі платформи для пневматики листові сталеві.

Тобто напевне є якась причина десь заморочуватись, а десь раціоналізувати.

0

Share this post


Link to post
Share on other sites
3 часа назад, Гаврилів Василь сказал:

Відео приватне, не можу подивитись.

Оновив. Має бути доступне. Перевірте плз.



0

Share this post


Link to post
Share on other sites
2 часа назад, Гаврилів Василь сказал:

@Zliva1. Можете пояснити, чому все так складно?

Що саме ви хочете почути? Більш конкретніше. З радістю відповім. Слово "все" дуже багато охоплює :)

2 часа назад, Гаврилів Василь сказал:

Везти БУ, потрошити, відновлювати на 10% функціоналу, щоб стругати тирсоплиту і картон?

З чого Ви взяли, що 10% функціоналу? На даний момент задіяні всі органи управління (Виконавчі механізми). Якщо навіть припустити, щоб виготовити подібний верстат То давайте порахуємо. Три сервопаки яскава. Частотник френік. Шпиндель. Ваккумник. Рейси. ШВП. Пневматика. і тд. Не враховуючи обробки металу і його вартості. Вкладетесь? Думаю ні..

Коли робили раму ось цього верстату, довжиною 2200мм, везли на обробку на одну фірму. Щоб за 1 установку. Там верста з робочим полем 1500х3000мм по металу, ЧПК. Заспівали майже 2К. Тому, як по мені, це дешевше.

2 часа назад, Гаврилів Василь сказал:

Чому не скласти з алюмінієвих профілів і порізаних на лазері пластинок верстат за 6К собівартості за місяць часу і вже мати все працююче?

Та жодних питань. Прошу. Я готовий Вам заплатити 6К. Ви виконаєте таке замовлення? Обговоримо? Я вам ТЗ. Ви мені верстат за місяць.

2 часа назад, Гаврилів Василь сказал:

2. І чому так багато спецдеталей?

От до прикладу, ви зробили ось такі прижими:


Собівартість моїх десь приблизно.. взагалі ніxера не коштують, може 30грн і ще 10 порошкове фарбування. собівартість ваших десь по 700грн? Хоча от самі платформи для пневматики листові сталеві.

Тобто напевне є якась причина десь заморочуватись, а десь раціоналізувати.

Даний "грибок" виконує дві функції. 1. Працює як упор, коли пневмоцилінд тисне знизу. Низ грибка це нуль. 2. Передня кромка грибка теж працює як упор і база, коли ріжуться коробки з виступом. Коли виступу нема на коробці, то база вже буде не по передній кромці грибка, а по алюмінієвому профілю до якого кріпиться грибок. З листового металу обдумував варіант. Однак по причині №2 відмовився.  Я десь скидав фото всіх коробок, які мають пилятись на верстаті





0

Share this post


Link to post
Share on other sites

#298826 Posted (edited)

, Zliva написав:

Та жодних питань. Прошу. Я готовий Вам заплатити 6К. Ви виконаєте таке замовлення? Обговоримо? Я вам ТЗ. Ви мені верстат за місяць.

Я ухилюсь від вашої пропозиції попрацювати за собівартість, тобто безкоштовно. Але на ТЗ з радістю погляну. Я думаю і всім тут цікаво, бо не всі двері роблять. Але загалом, всі елементи, які ви перерахували на тому верстаті - БУ, тобто зношені. І зношені вони на якусь рандомну величину їхнього ресурсу, удачі і історії обслуговування, що несе за собою ризики, які змусили, чи були фактором для попереднього власника продати то аборигенам в Заєврозоння. Я до чого веду: порівнювати елементи конструкції нові і БУ - не коректно. Тоді вже варто порівнювати новий верстат з вартістю нових запчастин, або саморобний верстат з запчастин БУ і БУ верстат. Ну і Яскава в Україні відрізняється від китайської Яскави вдвічі по ціні, але мотор і сервопак ті самі, як і софт. Просто розмежування ринків.



, Zliva написав:

Коли робили раму ось цього верстату, довжиною 2200мм, везли на обробку на одну фірму. Щоб за 1 установку. Там верста з робочим полем 1500х3000мм по металу, ЧПК. Заспівали майже 2К.

Так, такі ціни, тому напевне не варто паритись і спокійно використовувати алюміній. Це ж просто база під направляйки, на жорсткість там вплив буде мінімальний, жорсткість несе рама, чи кріплення до підлоги, чи що там ТЗ передбачено.



, Zliva написав:

Я десь скидав фото всіх коробок, які мають пилятись на верстаті

Так, то може не зовсім зрозуміло мені що саме робить верстат. Я так розумію, треба два шпинделі, верт. і гор. для врізки петель і замків. Але там ще була розмова про поворотну голову для якоїсь іншої обрізки. Мені тема цікава для розуміння, але я не від того.



, Zliva написав:

Однак по причині №2 відмовився.

Додатковий торцевий фланець не вирішує №2? Все-одно ж базування по пазах внизу і кожен упор виводиться окремо.



, Zliva написав:

З чого Ви взяли, що 10% функціоналу?

З вашої переписки з YuM. Якщо не правильно зрозумів, то вибачайте. Я читав тему, просто запитую цікаве мені.



О, згадав, а можна ще про фрезер, який ви показували на ютубчику? Де замовляли, як робили?

Edited by Гаврилів Василь
0

Share this post


Link to post
Share on other sites
27 минут назад, Гаврилів Василь сказал:

Я ухилюсь від вашої пропозиції попрацювати за собівартість, тобто безкоштовно. ....

Щодо ТЗ, його потрібно відредагувати. Забрати особисту інформацію. І добавити пункти, які зроблені додатково. Я подумаю. На це час потрібен.

Щодо б/у, Б/У і в африці б/у.  Ризик завжди є.

27 минут назад, Гаврилів Василь сказал:

Так, такі ціни, тому напевне не варто паритись і спокійно використовувати алюміній. Це ж просто база під направляйки, на жорсткість там вплив буде мінімальний, жорсткість несе рама, чи кріплення до підлоги, чи що там ТЗ передбачено.

Зараз в себе зможу зробити великий габарит. З алюмінієвими профілями маю малий досвід. На майбутнє буду використовувати. Є одна задача. І знову звязана з дверними полотнами і коробками :). Але після цієї.



27 минут назад, Гаврилів Василь сказал:

Так, то може не зовсім зрозуміло мені що саме робить верстат. Я так розумію, треба два шпинделі, верт. і гор. для врізки петель і замків. Але там ще була розмова про поворотну голову для якоїсь іншої обрізки. Мені тема цікава для розуміння, але я не від того.

Відео не заливав на ютюб. Є на ФБ

https://fb.watch/8R6DP-hQ1p/

Мова йшла про це.



27 минут назад, Гаврилів Василь сказал:

Додатковий торцевий фланець не вирішує №2? Все-одно ж базування по пазах внизу і кожен упор виводиться окремо.

Можна дискутувати, однак зробив так.



27 минут назад, Гаврилів Василь сказал:

З вашої переписки з YuM. Якщо не правильно зрозумів, то вибачайте. Я читав тему, просто запитую цікаве мені.

Якщо коротко, то вся схема лишилась оригінальна. Викинули рідну стійку і поставили контролер CSMIO з додатковими модулями в/в. Загалом переробки торкнулись лише траверси. І то робили так, щоб можна було встановити штатну вакуумну систему і присоски. Лишили навіть реле безпеки Pilz. Наш електрик дуже довго узгоджував це все. Було багато змін від електричної схеми які були проведені без внесення в схему. Хотіли навіть все видерти і заново прокласти, однак впертість перемогла. Намагаємось лишити весь функціонал.



27 минут назад, Гаврилів Василь сказал:

О, згадав, а можна ще про фрезер, який ви показували на ютубчику? Де замовляли, як робили?

Все робили самі. В 2017р. Проектували з нуля.

0

Share this post


Link to post
Share on other sites
, Zliva написав:

Відео не заливав на ютюб. Є на ФБ

https://fb.watch/8R6DP-hQ1p/

Мова йшла про це.

Афігенно, чесно. Дуже прикольно, зі своїм макросом, з підв'язкою М-кодів.



, Zliva написав:

Все робили самі. В 2017р. Проектували з нуля.

Пішло в серію, чи це реклама для виконання спецзамовлень?



, Zliva написав:

Є одна задача.

Як прийде час, рекомендую Item, мають представництво в Україні і гарний калькулятор. Купувати добре у них і у Bosch, але є дешевше у cnc.prom.ua. Ну і з Т-гайками раджу перед тим розібратись, бо як казав Стетхем: "одна помилка і ти помилився".:)



, Zliva написав:

Зараз в себе зможу зробити великий габарит.

Великий - це скільки?

0

Share this post


Link to post
Share on other sites
4 минуты назад, Гаврилів Василь сказал:

Афігенно, чесно. Дуже прикольно, зі своїм макросом, з підв'язкою М-кодів.

Дякую.

4 минуты назад, Гаврилів Василь сказал:

Пішло в серію, чи це реклама для виконання спецзамовлень?

Ні. Я особисто і не рекламував. Туди хочу всунути той софт, що написав. Однак замовник хоче звязати верстат з замовленням сформованим через 1с. В нього потік кадрів. Постійний брак через неправильно згенеровану УП. Якщо зроблю через 1с то менеджер буде винен ;)

4 минуты назад, Гаврилів Василь сказал:

Як прийде час, рекомендую Item, мають представництво в Україні і гарний калькулятор. Купувати добре у них і у Bosch, але є дешевше у cnc.prom.ua. Ну і з Т-гайками раджу перед тим розібратись, бо як казав Стетхем: "одна помилка і ти помилився".:)

Дякую. Знайомий з цим виробником. Дещо закупляв. Але це були каркаси на статичне обладнання

4 минуты назад, Гаврилів Василь сказал:

Великий - це скільки?

Стіл 2200х660. Робоче поле 1600х650х1000

0

Share this post


Link to post
Share on other sites

Вітаю



Тиждень минув. Тестували прижими. Вирішили робити на кнопках. Їх три. Перша зажимає, друга відміняє попередню дію. Третя одразу виводить їх в початковий стан. Зробив все на шарпі. Перший варіант був на скріпті. Під час виконання прогами кнопки не працюють. При натиснутому ресеті теж.



https://youtu.be/SP4wTY8vkqA



Дороблювали по електроніці. Багато було різних програмних нюансів.

Зараз пишу програмну реалізцію роботи СПГ для фіксованих інструментів і для змінних. Також займаюсь зміною інструментів. Хочу так само зробити як і в xilog maestro. Щоб обмін був через def файл і cfg





0

Share this post


Link to post
Share on other sites

А чому не зробити через педаль  ножну? Незручно ж буде і заготовку підтримувати і кнопку нажимати рукою. Це говорю як оператор з досвідом роботи на різних ЧПУ. Розфіксовка теж всі одночасно некомільфо, будуть розлітались заготовки в різні боки.

Я б робив розжим і зразу ж заміна і зажим, потім друга деталь, розжим і зразу ж заміна і зажим. Одною рукою оператор забирає оброблену, другою вставляє заготовку, ногою педаллю включає/виключає прижими.

0

Share this post


Link to post
Share on other sites
В 29.10.2021 в 23:39, andrysir1 сказал:

А чому не зробити через педаль  ножну?

Ще обдумуємо і такий варіант.

0

Share this post


Link to post
Share on other sites

Трішки тестів зміни інструментів

https://youtu.be/VILyvNGFgMk



1

Share this post


Link to post
Share on other sites

Тестували торцовку.

Можливо хтось зможе розпізнати агрегати? Виробник. Модель.

Також можливо хтось має контакти де можна придбати агрегати?

https://youtu.be/TSA68_24epM



1

Share this post


Link to post
Share on other sites

#301544 Posted (edited)

3 години назад, Zliva написав:

Також можливо хтось має контакти де можна придбати агрегати?

Бюджет варто би було озвучити.

Також, хоча б якісь технічні параметри. Як ось максимальний діаметр інструменту х його довжина, кут повороту якщо портібно ..... тайтаке.

Edited by YuM
0

Share this post


Link to post
Share on other sites

#301573 Posted (edited)

1 час назад, YuM сказал:

Бюджет варто би було озвучити.

Також, хоча б якісь технічні параметри. Як ось максимальний діаметр інструменту х його довжина, кут повороту якщо портібно ..... тайтаке.

Нада пилять заготовку під кутом і просто.

Довжина пропилу максимум 120мм

Висота агрегата 100і вище.

На відео пиляв диском 125мм

Дерево. Сосна. Проти волокон. І тільки.

Діаметр пили має бути не більше 160мм

Бюджет обговоримо. Якщо маєте агрегати






Edited by Zliva
0

Share this post


Link to post
Share on other sites

#301630 Posted (edited)

Агрегати, з тих що знаю, мають: BENZ, Klein, сам SCM, Контакти не складно в неті. Розраховувати на 6-8тис євро там. Або полювати на БУ на Ебеї.

Вам треба той що з пилою.

Ось опис англ

 55.00.55

HD angle drive head with 1 adjustable outlet for cutters or blades

Angle drive head with ISO30Morbidelli toolholder with 1 adjustable

outlet for cutters or blades:

·   max speed input 10000 rpm

·   max speed output 15000 rpm

·   ratio 1:1,5

·   weight 6 kg

·   right and left rotation

·   connection ER 25 collet for cylindrical shank tools (2-16 mm)

·   nr. 1 expansible collet 12/13 mm diam.

·   connection for blades 160 mm max diam. with 30 mm diam. hole

·   190° manual graduated orientation on vertical direction

·   programmable adjustment from 0 to 360° on the X-Y plane

Rapid 12.jpg

Edited by YuM
0

Share this post


Link to post
Share on other sites

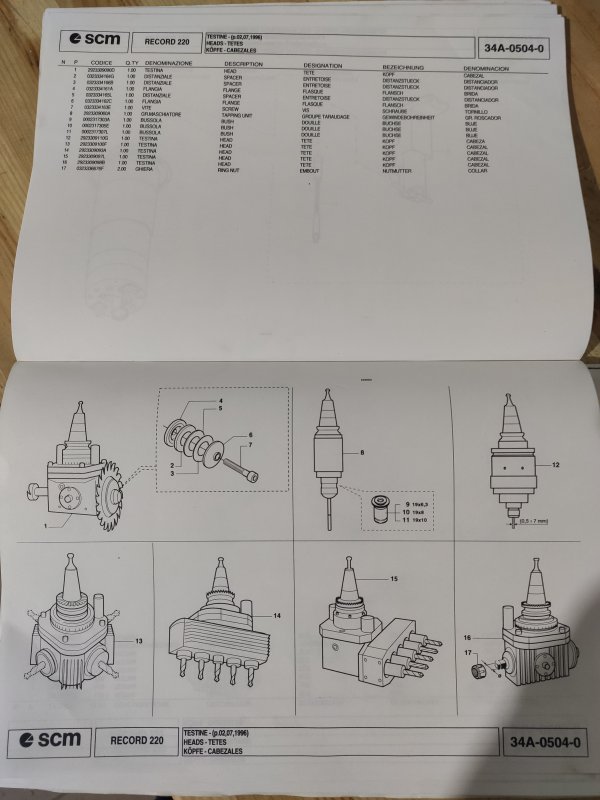

Знайшов в документації на рекорд



Візуально схожі. Спробую дати запит





0

Share this post


Link to post
Share on other sites

Дуже нудне відео.
Не дивитись:).

Коротенька інструкція і опис функціоналу програми DCAM.
