krambon

Модернизация электрики горизонтально расточного станка 2622в

50 повідомлень у цій темі

Приветствую народ Начал модернизацию горизонтально расточного станка 2622в Схему на эту модель не нашол Если у кого-то есть буду очень благодарен Из шкафа будет выкидываться почти вся старая электро аппаратура Планирую поставить плк fatek и частотник в место двигателя постоянного тока



0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

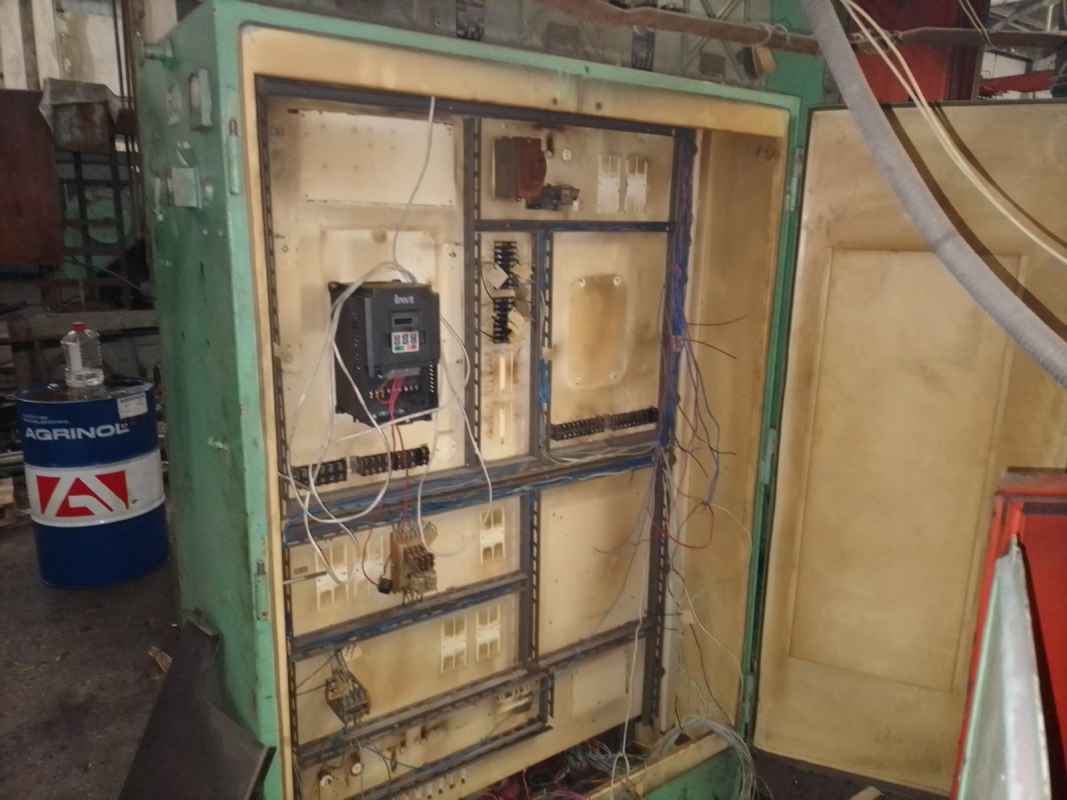

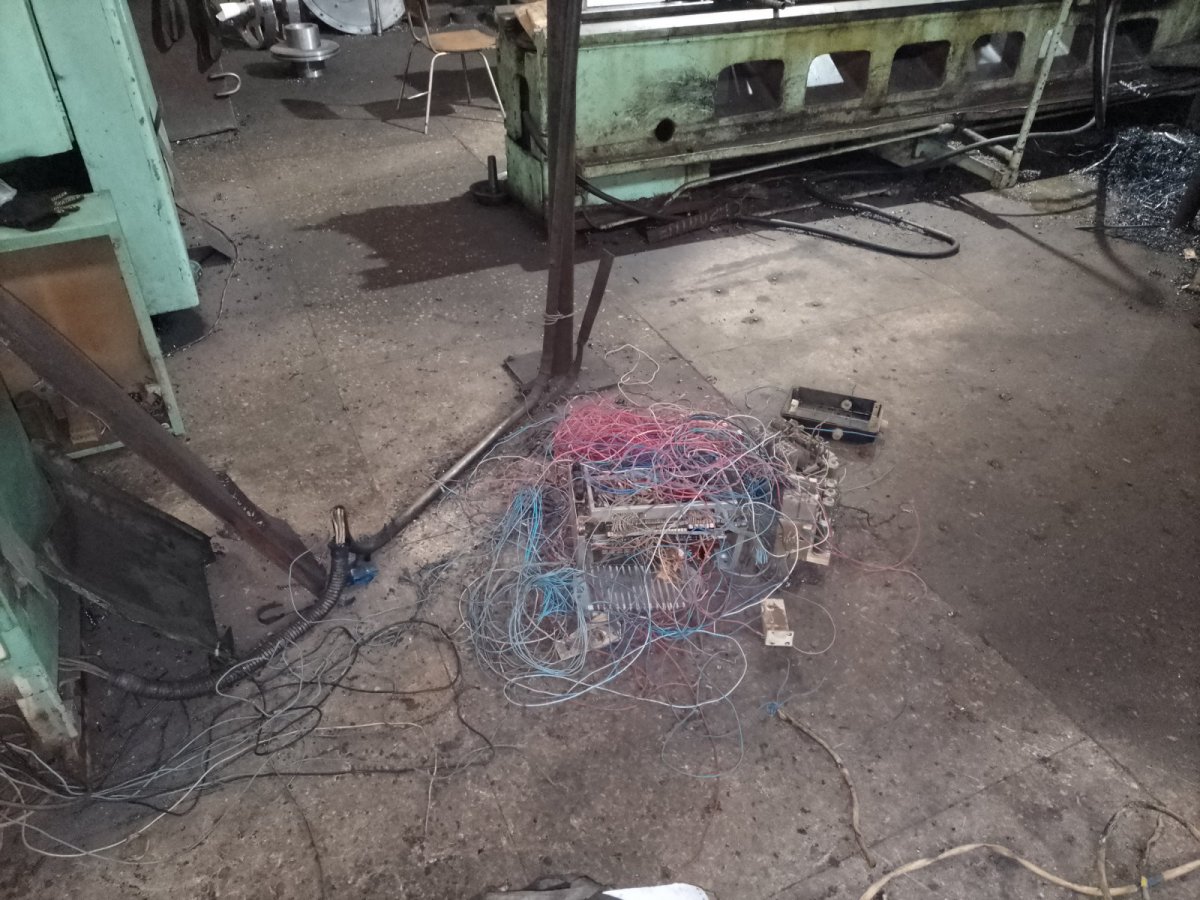

Убираю всё лишнее




0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

частотник замість двигуна постійного струму не піде точно, в нього не має моменту якраз на низьких частотах, а вам якраз потрібні малі обороти для чистових розточок. краще пошукайте сучасний привід постійного струму під ваш мотор, болгари роблять, ціна приблизно така сама. контролер , як про мене він там взагалі не потрібний, шкаф довольно простий - це лишні затрати і подальше обслуговування.

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Багато фрезерних верстатів переведено на частотники з асинхронними двигунами, подачі та головний привід. Проблем не виникає, якщо не дерти на конячих режимах.

1

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах
, sergej66 написав:

частотник замість двигуна постійного струму не піде точно, в нього не має моменту якраз на низьких частотах, а вам якраз потрібні малі обороти для чистових розточок. краще пошукайте сучасний привід постійного струму під ваш мотор, болгари роблять, ціна приблизно така сама. контролер , як про мене він там взагалі не потрібний, шкаф довольно простий - це лишні затрати і подальше обслуговування.

Векторный частотник практически не дает просадку по моменту на низких оборотах  у меня на координатке уже год нормально работает.

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

при частотах нижче 3-5 гц момент не стабільний, і він дуже падає, тому або брати двигун з великим запасом потужності або все таки привід постійного струму чи сервопривід. багато яких робіт при розточці прийдеться робити на частотах нижче умовно кажучи 2 гц. тому рішать це питання прийдеться тому хто буде працювати виходячи з робіт які потрібно буде виконувати.

ps. двигун постійного струму на самих нижчих подачах виконує один оборот за декілька секунд.

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Убираю все лишнее! до меня уже делали модернизацию убрали привод постоянного тока и поставили мотор редуктор Мотор на прямую управлялся с частотника а в пускатель который включает шпиндель был вбит деревянный клин я как увидел был в шоке от происходящего



0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Программа на плк почти написана сейчас гоняю в симуляторе Буду ставить тиристорные реверсные пускатели они не плохо себя показали в работе




Фото из предыдущего проекта плоскошлифовального станка 711

2

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Приветствую! У вас в проекте будет круговая обработка?

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах
1 година тому, krambon написав:

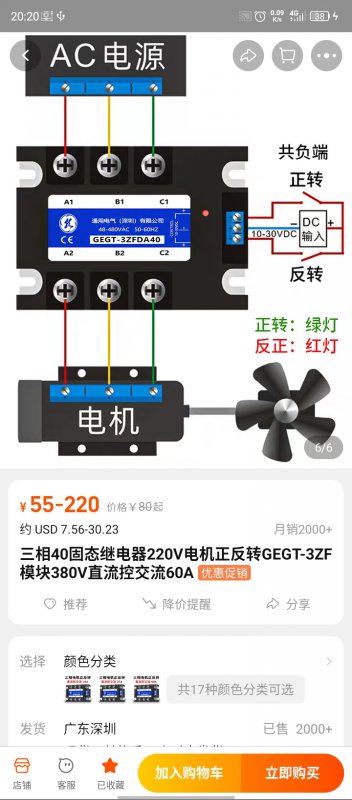

Буду ставить тиристорные реверсные пускатели они не плохо себя показали в работе

Цікаві SSRки. В Україні десь продають? Чи тільки з Китаю замовляти? Який двигун по потужності реально довготривало тягнуть при такому (без радіатора) монтажі?

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

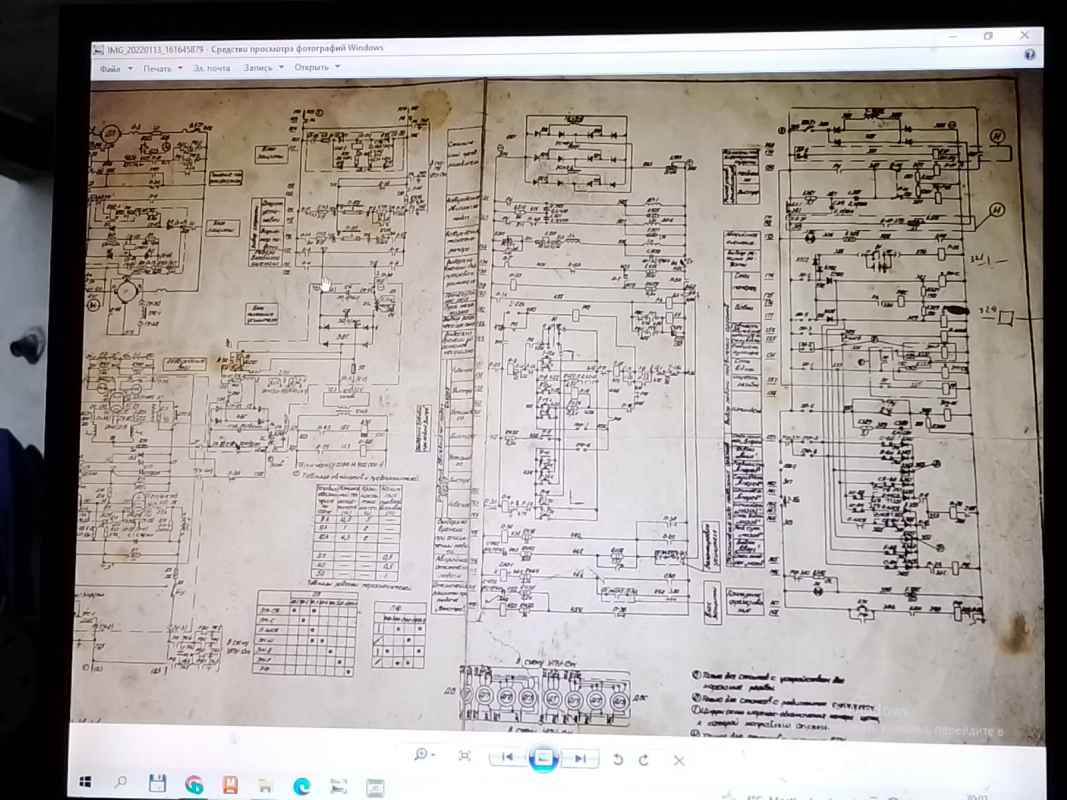

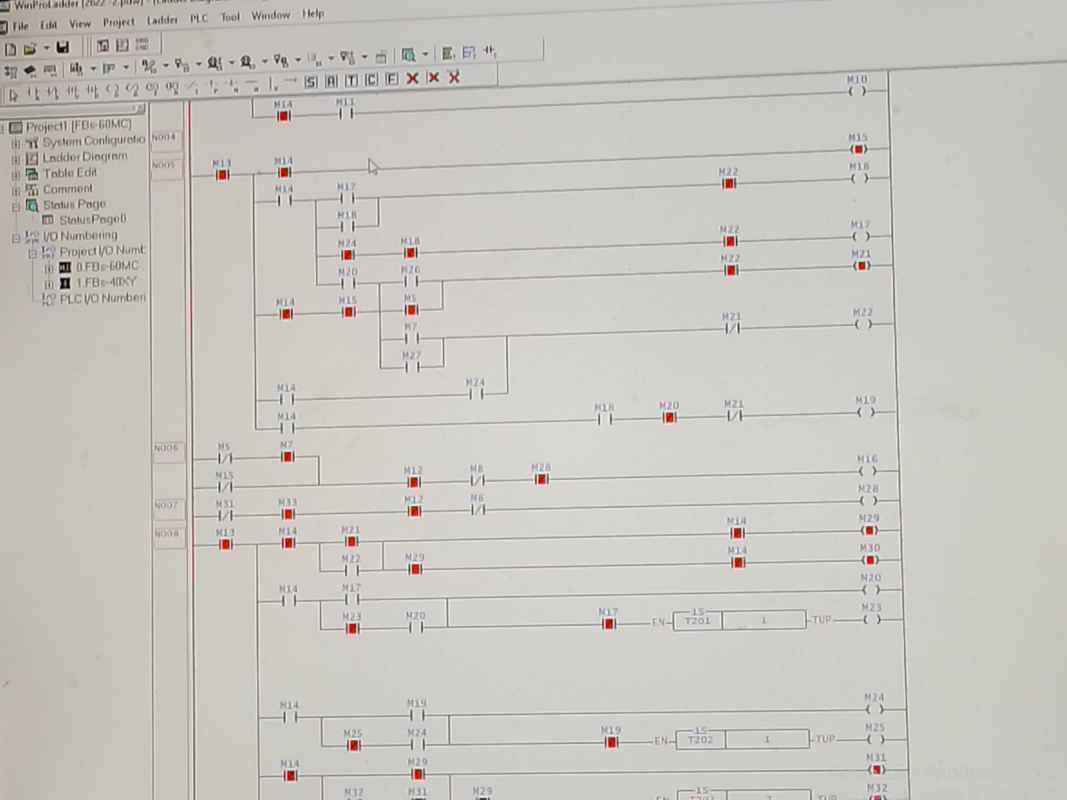

Пишу релейную логику для плк Перерисовываю схему



1

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

На олх видел я заказываю из Китая  https://www.olx.ua/d/obyavlenie/trehfaznoe-tverdotelnoe-rele-100-aa-IDDnjUF.html

Змінено користувачем krambon
1

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

7.5 квт двигатель 40 амперный тиристорный пускатель без радиатора прям на щитовой лист через термопасту летом  пускатель градусов на 50  нагрелся



Змінено користувачем krambon
1

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

На Таобао



0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах
, metalikmaksim написав:

Приветствую! У вас в проекте будет круговая обработка?

думаю нет  просто копирую советскую схему в плк это ж не чпу

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах
, krambon написав:

На олх видел я заказываю из Китая  https://www.olx.ua/d/obyavlenie/trehfaznoe-tverdotelnoe-rele-100-aa-IDDnjUF.html

Ці без реверсу.

0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

пускатели в работе

2

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

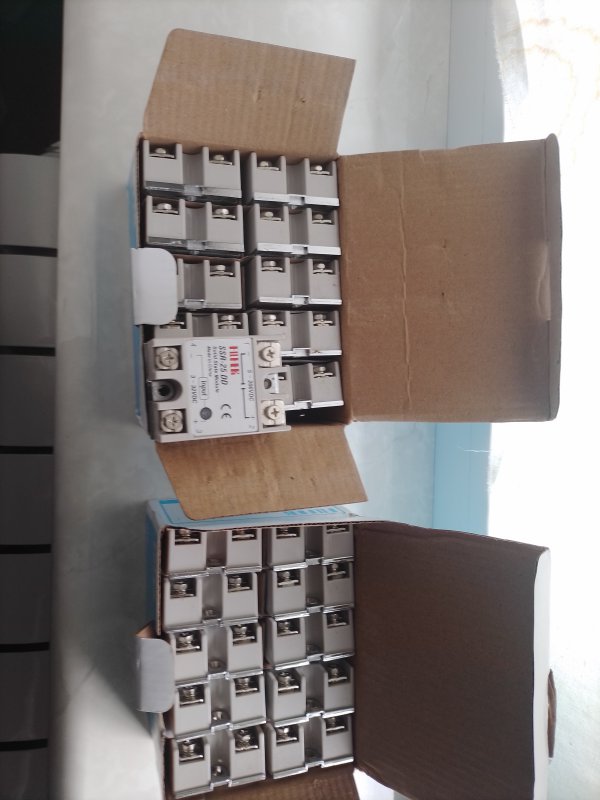

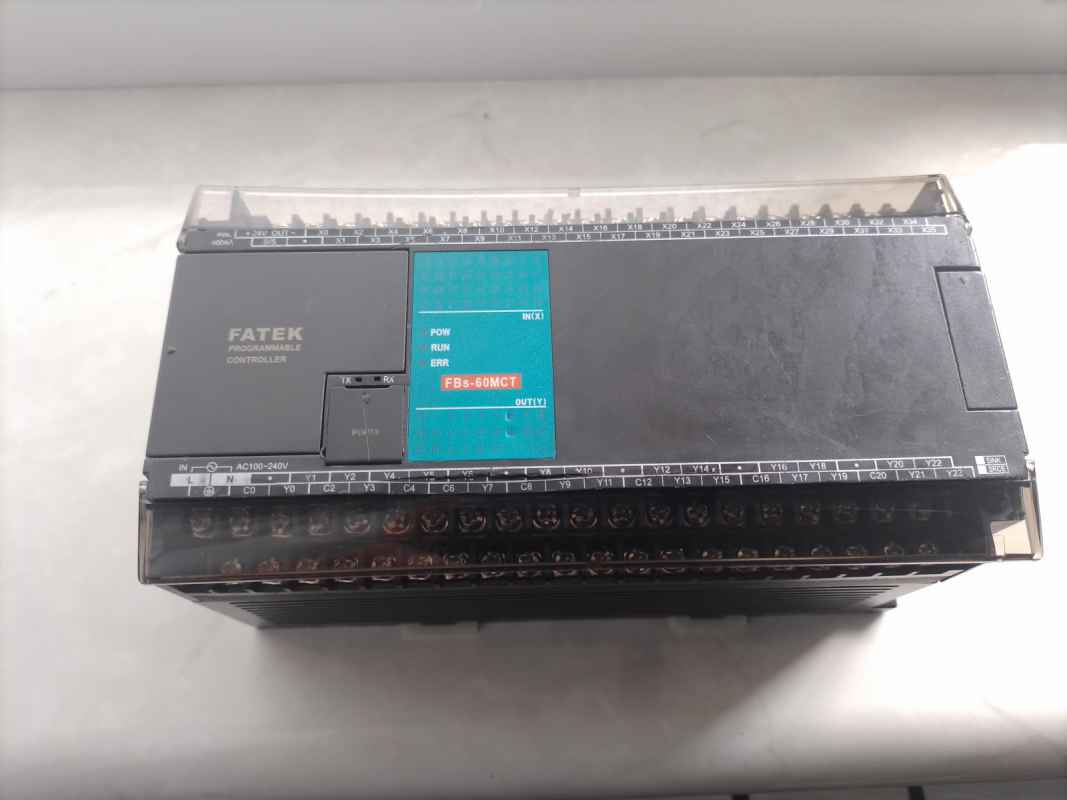

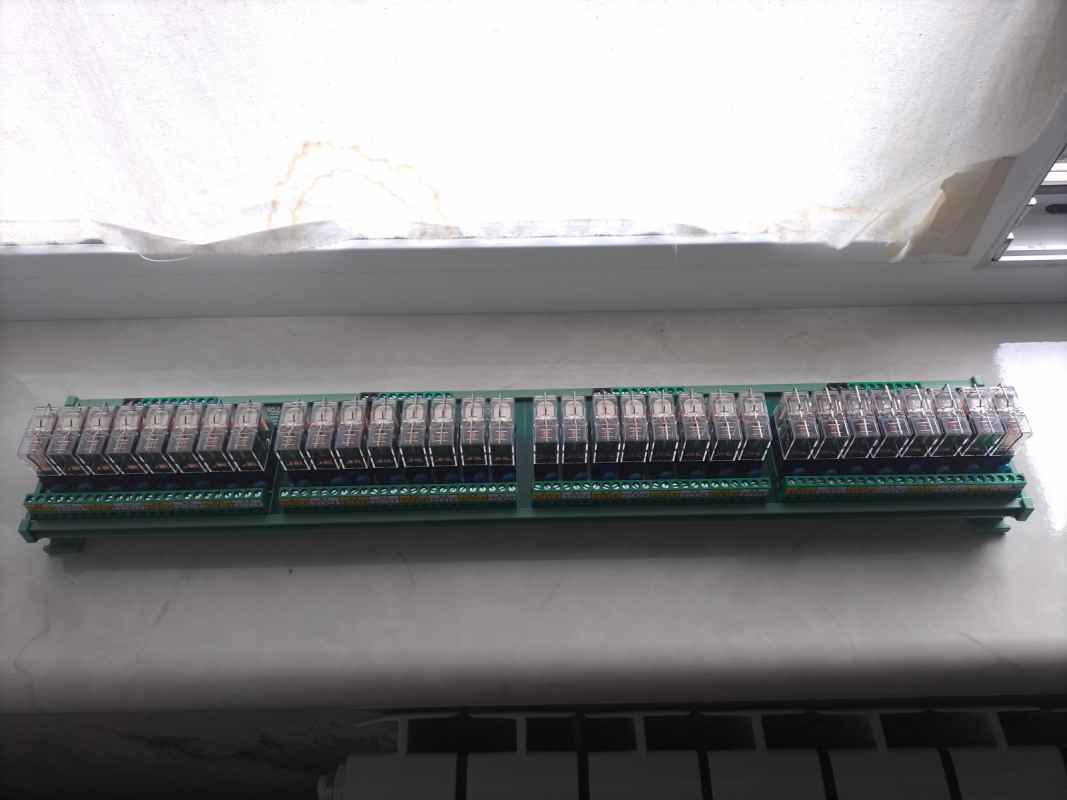

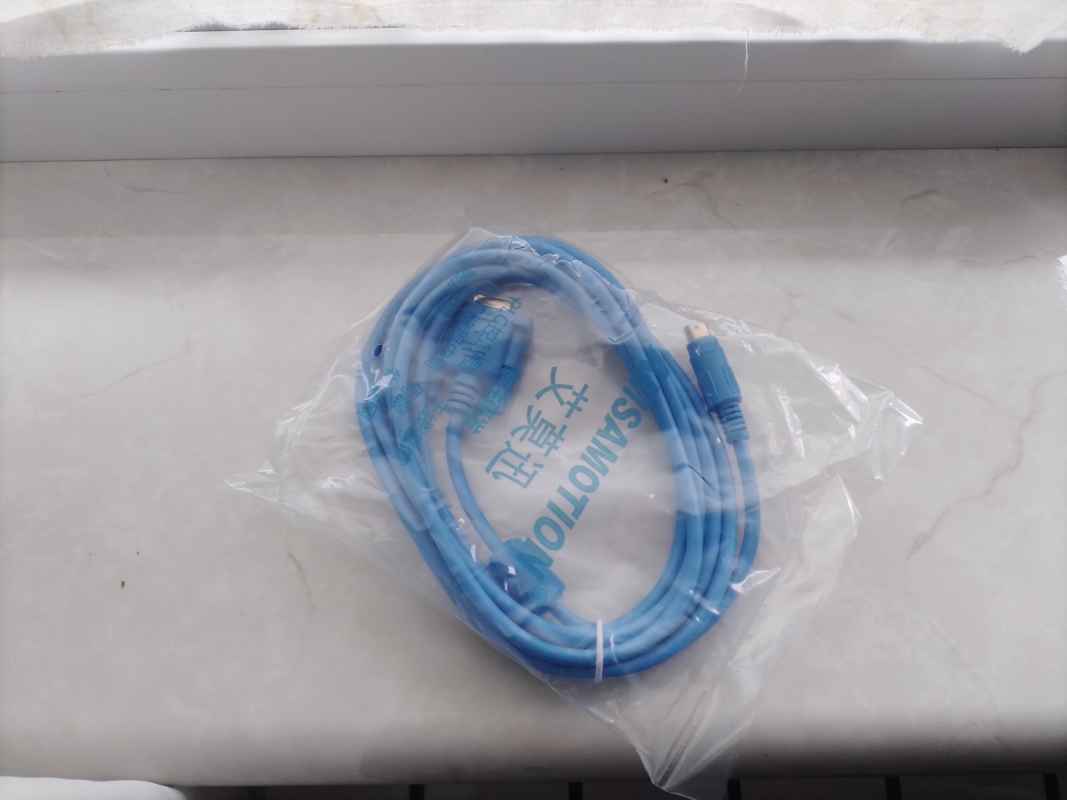

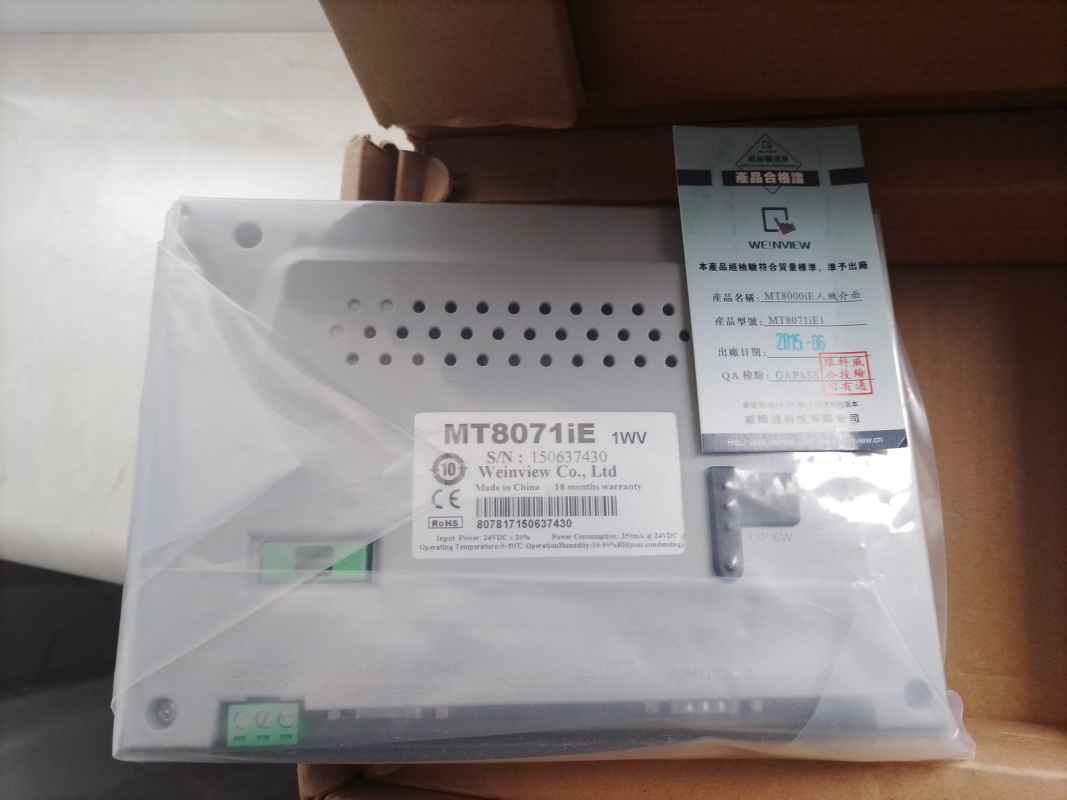

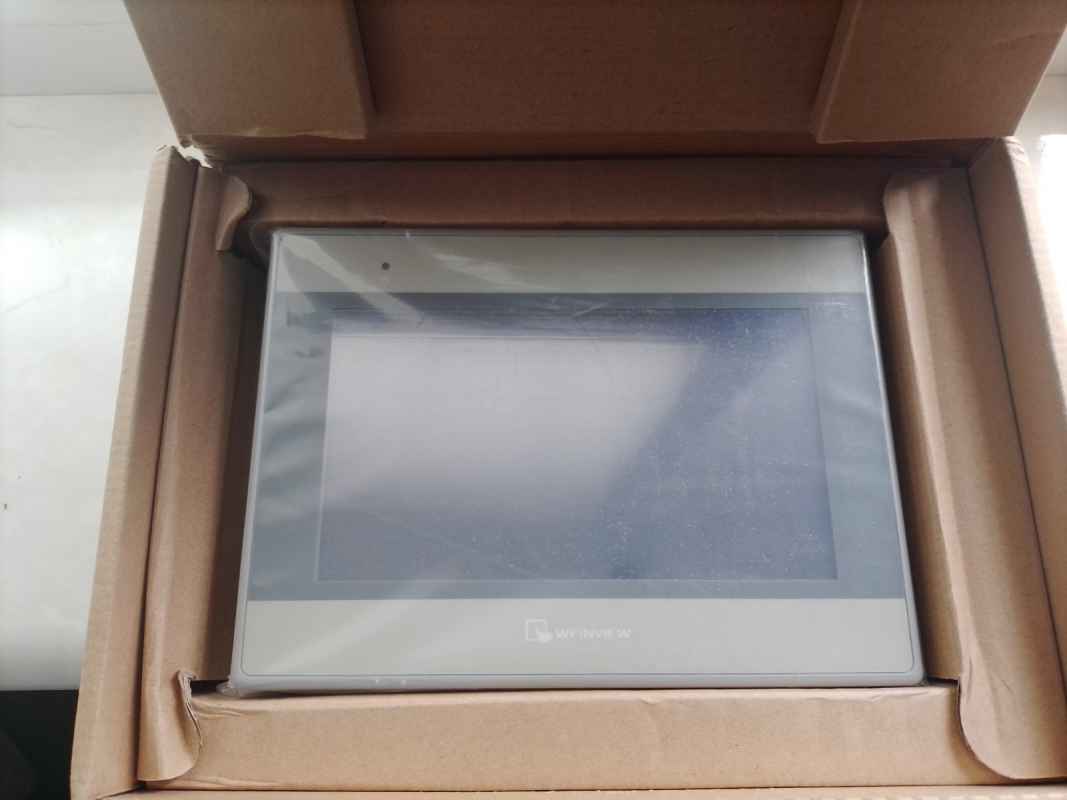

Потихоньку приезжают комплектующие из Китая








1

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

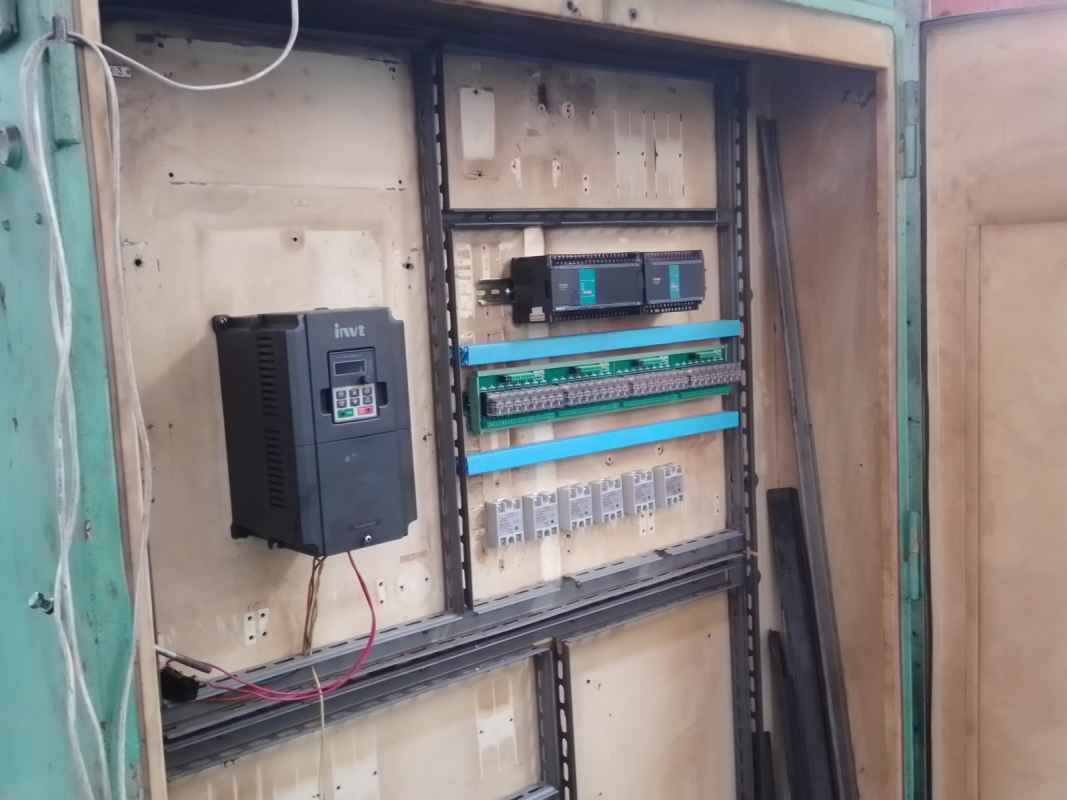

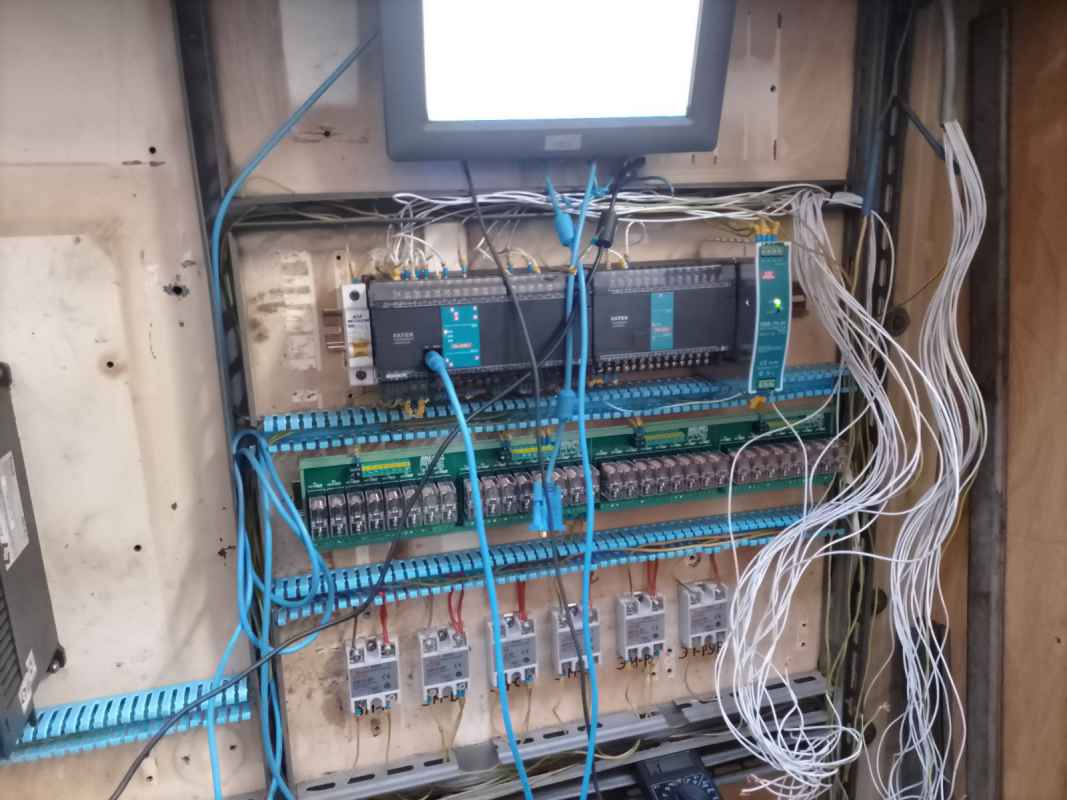

Сегодняшняя проделанная работа




1

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

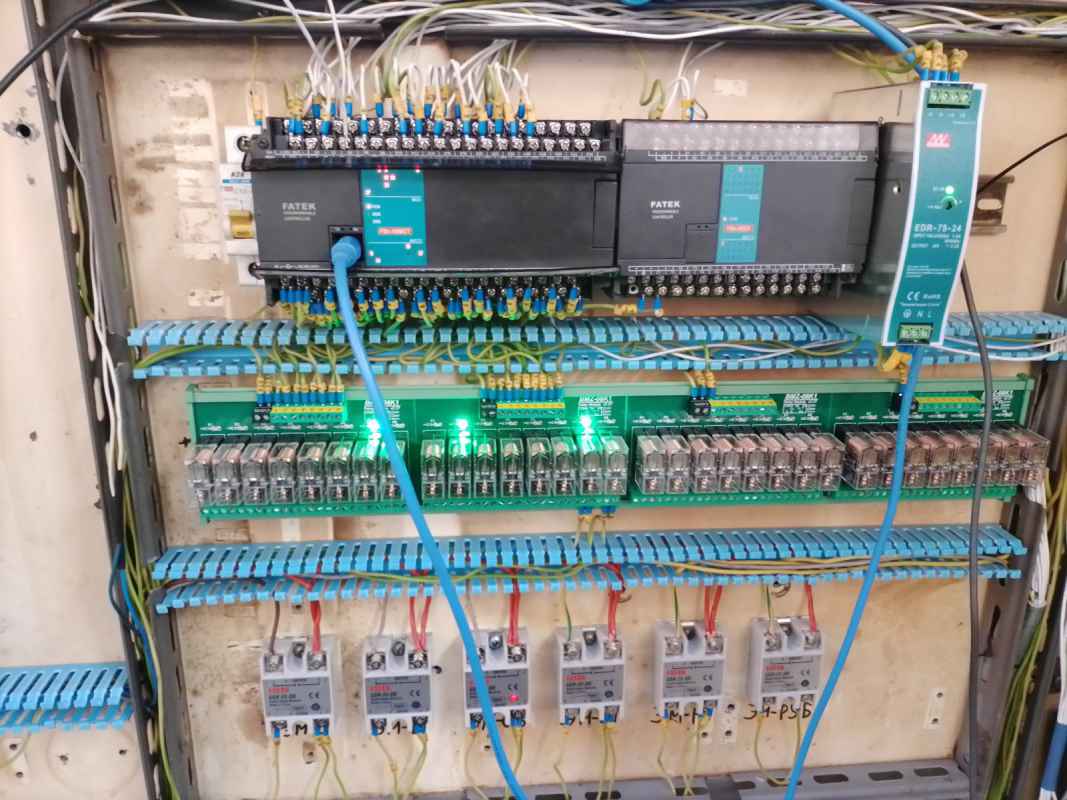

Снизу Твердотельные реле постоянного тока для включения муфт

Змінено користувачем krambon
0

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

Монтаж дротiв


1

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

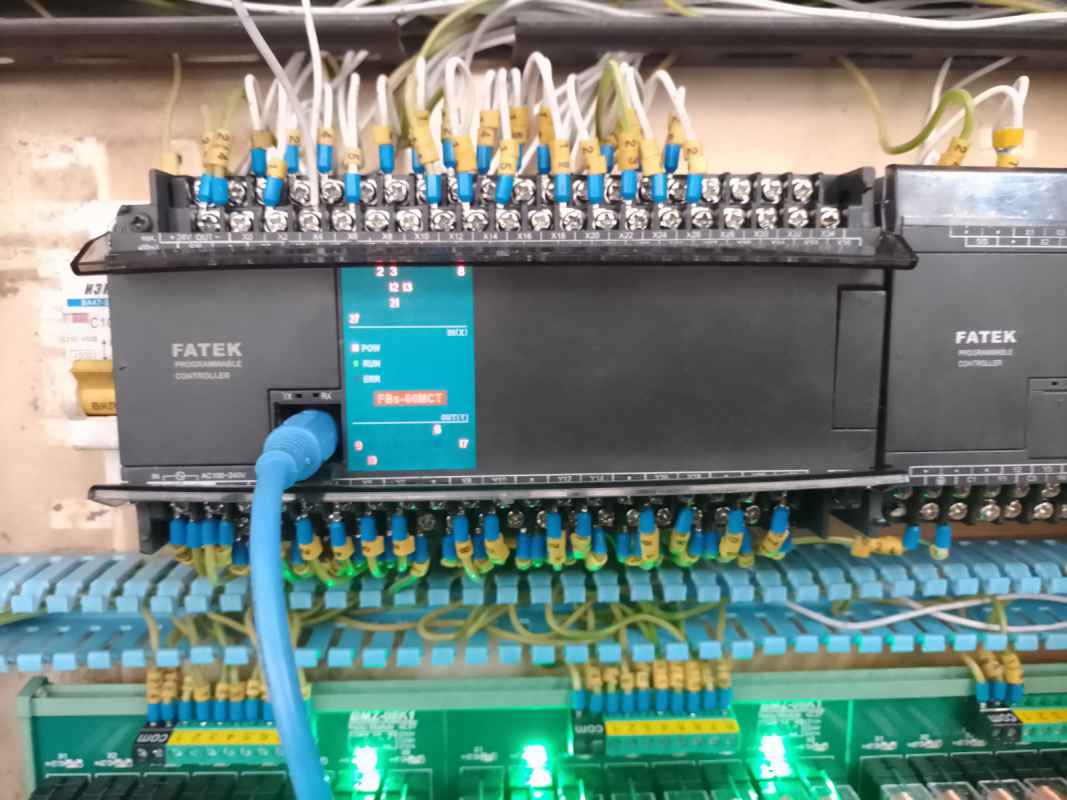

Фото проделанной работы


5

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

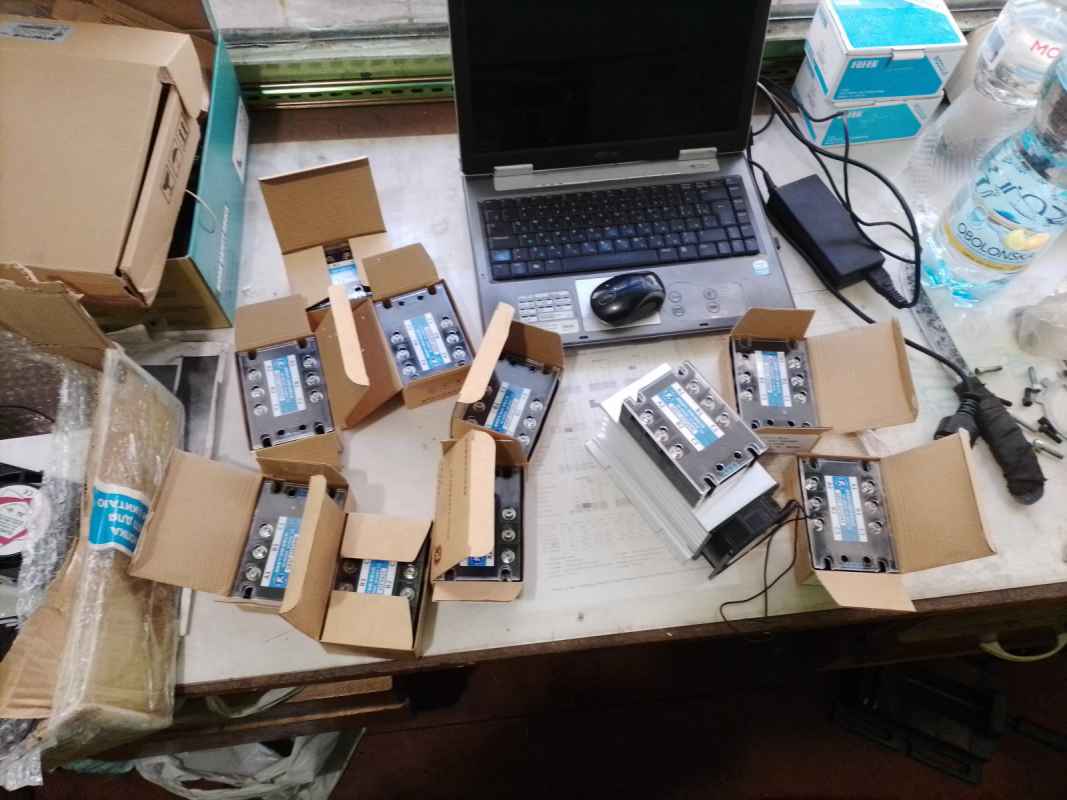

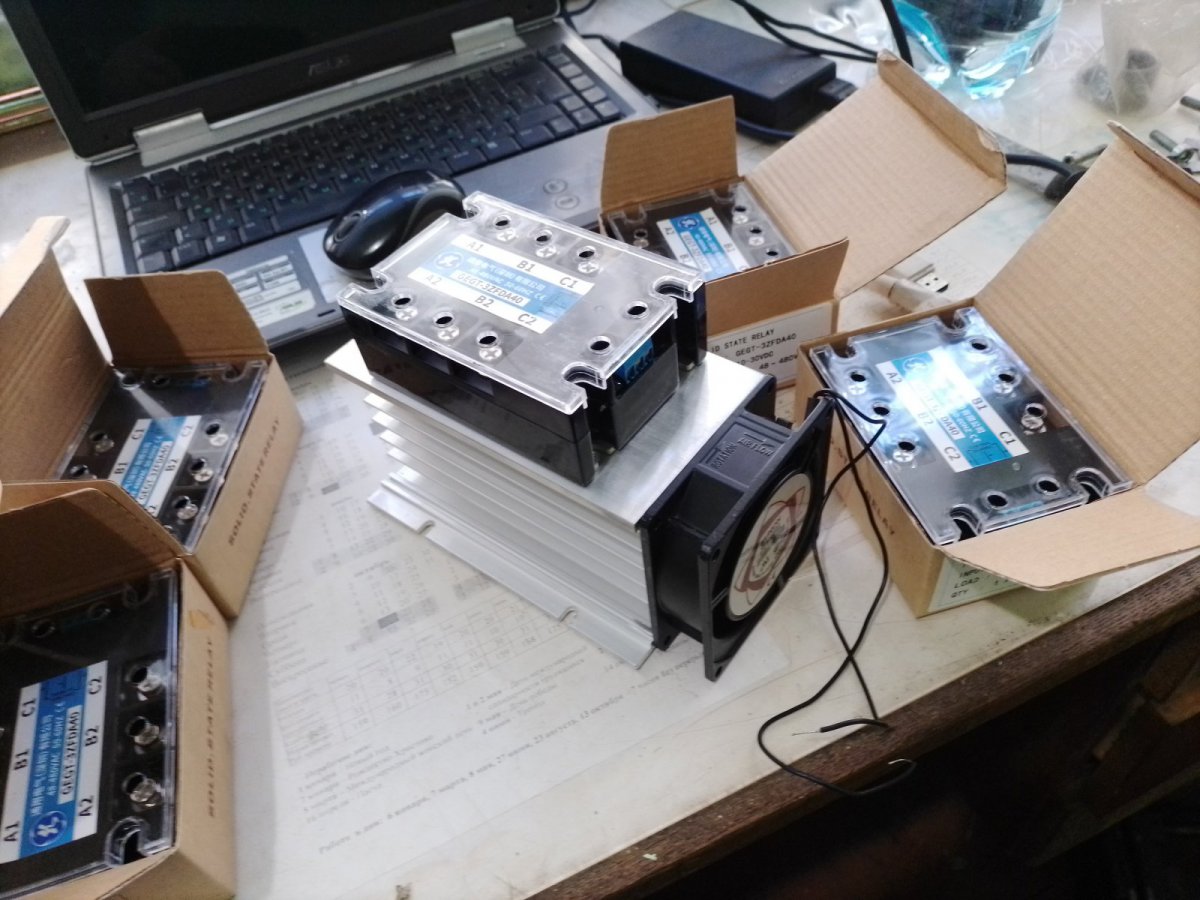

Приехали радиаторы и реверсные пускатели




1

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

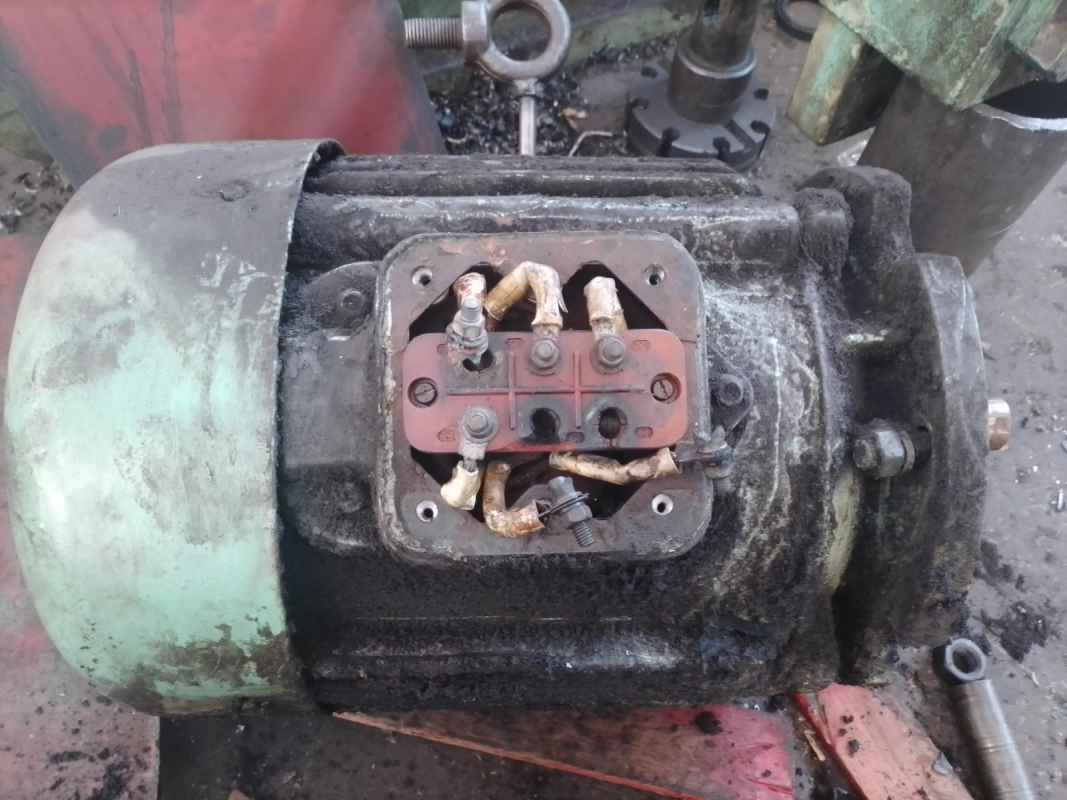

Кусок силовой схемы управления двигателем


1

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах

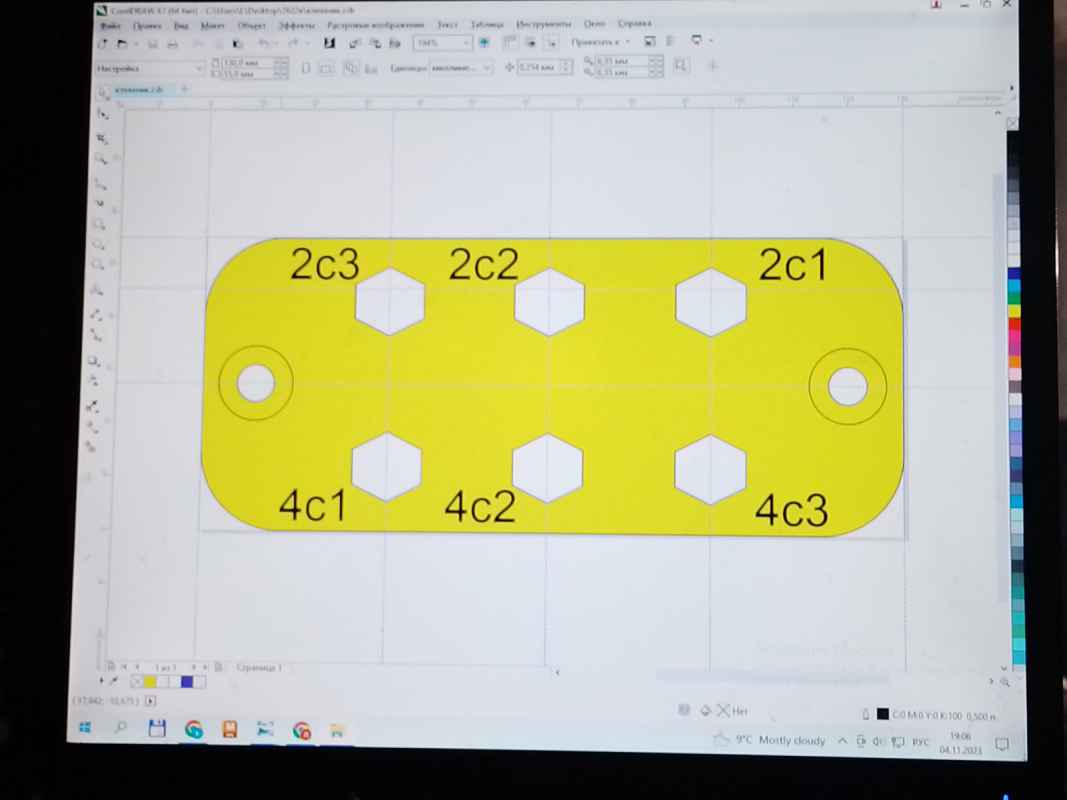

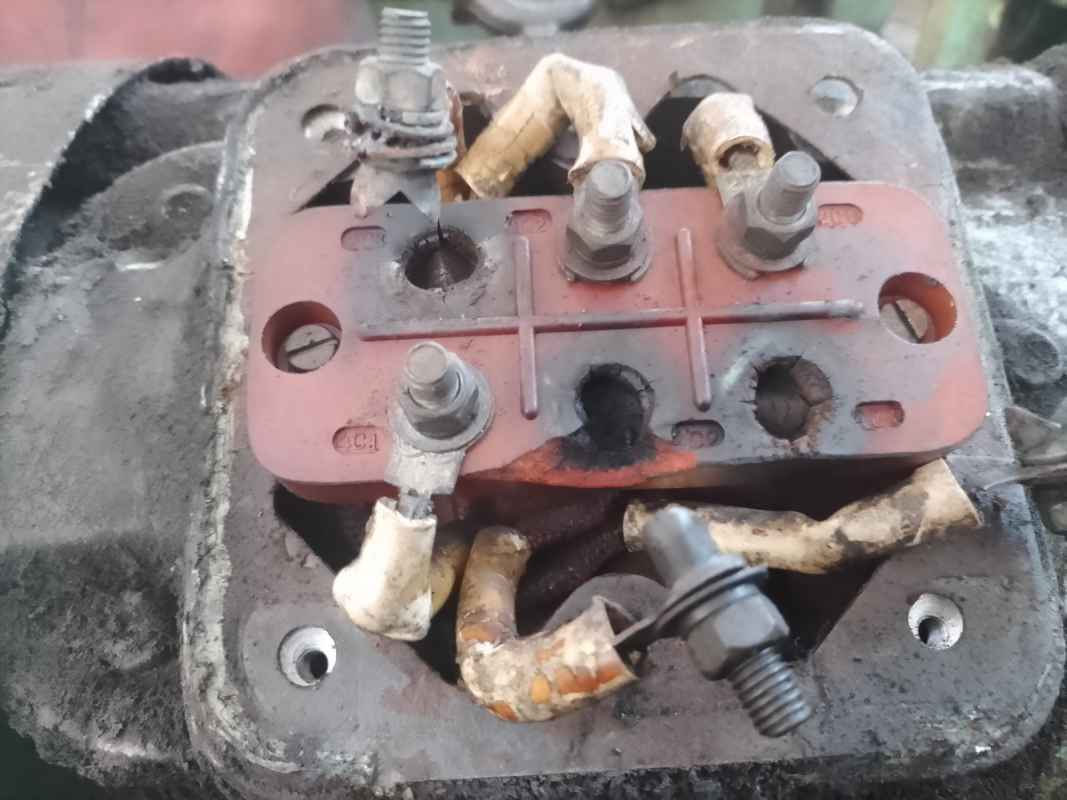

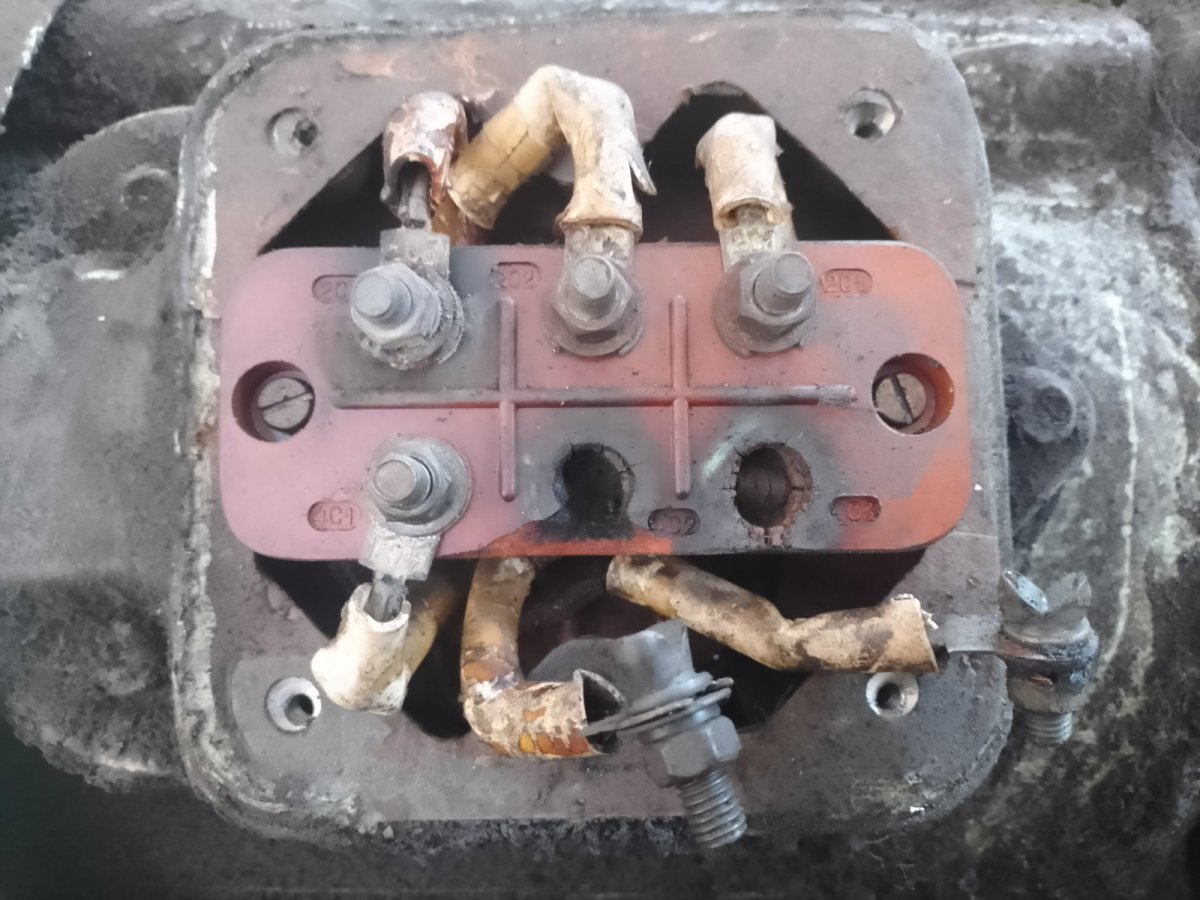

клемник доведеться робити новий добре що у мене є маленький верстат чпу








3

Поділитися повідомленням


Посилання на повідомлення
Поділитися на інших сайтах
